Descripción general del producto

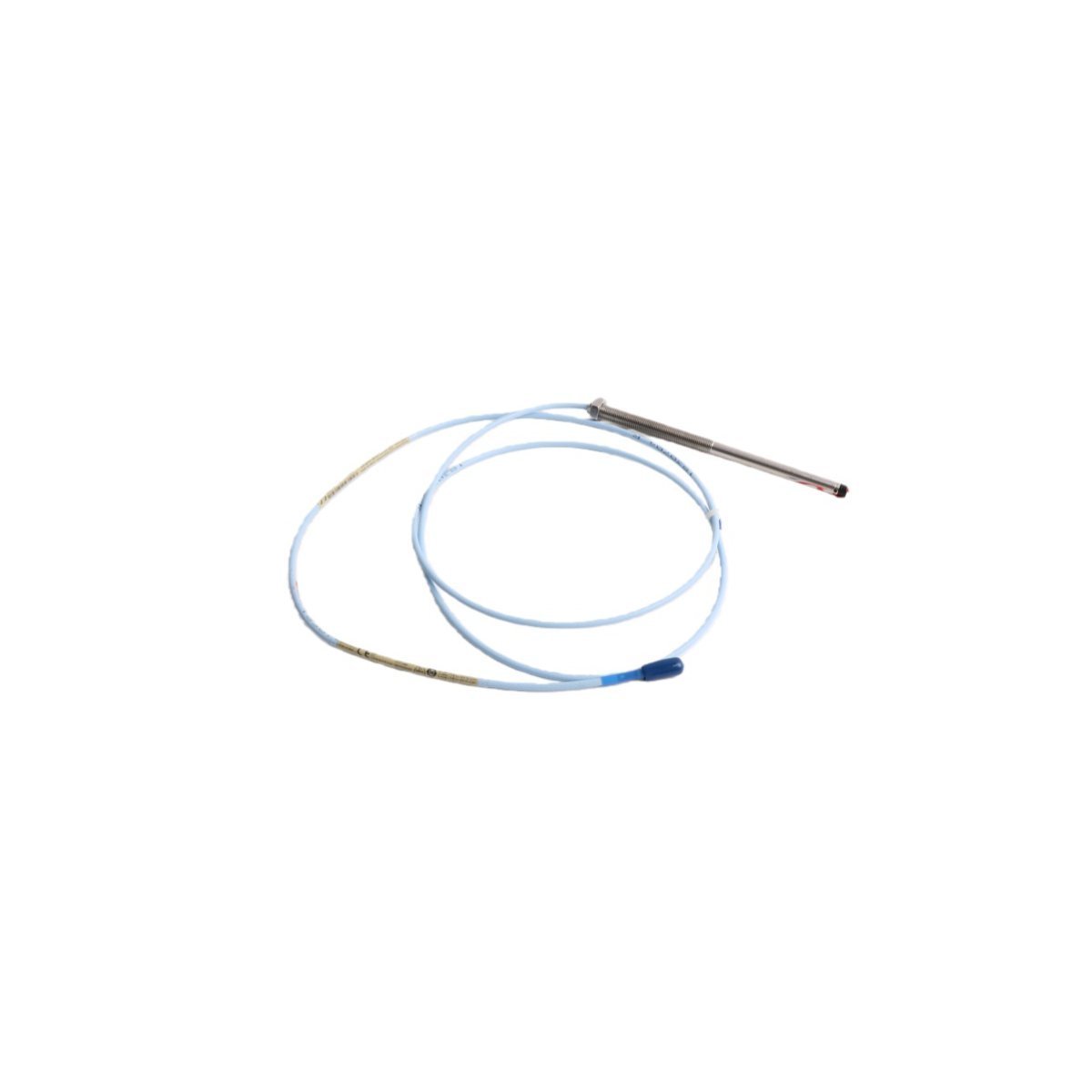

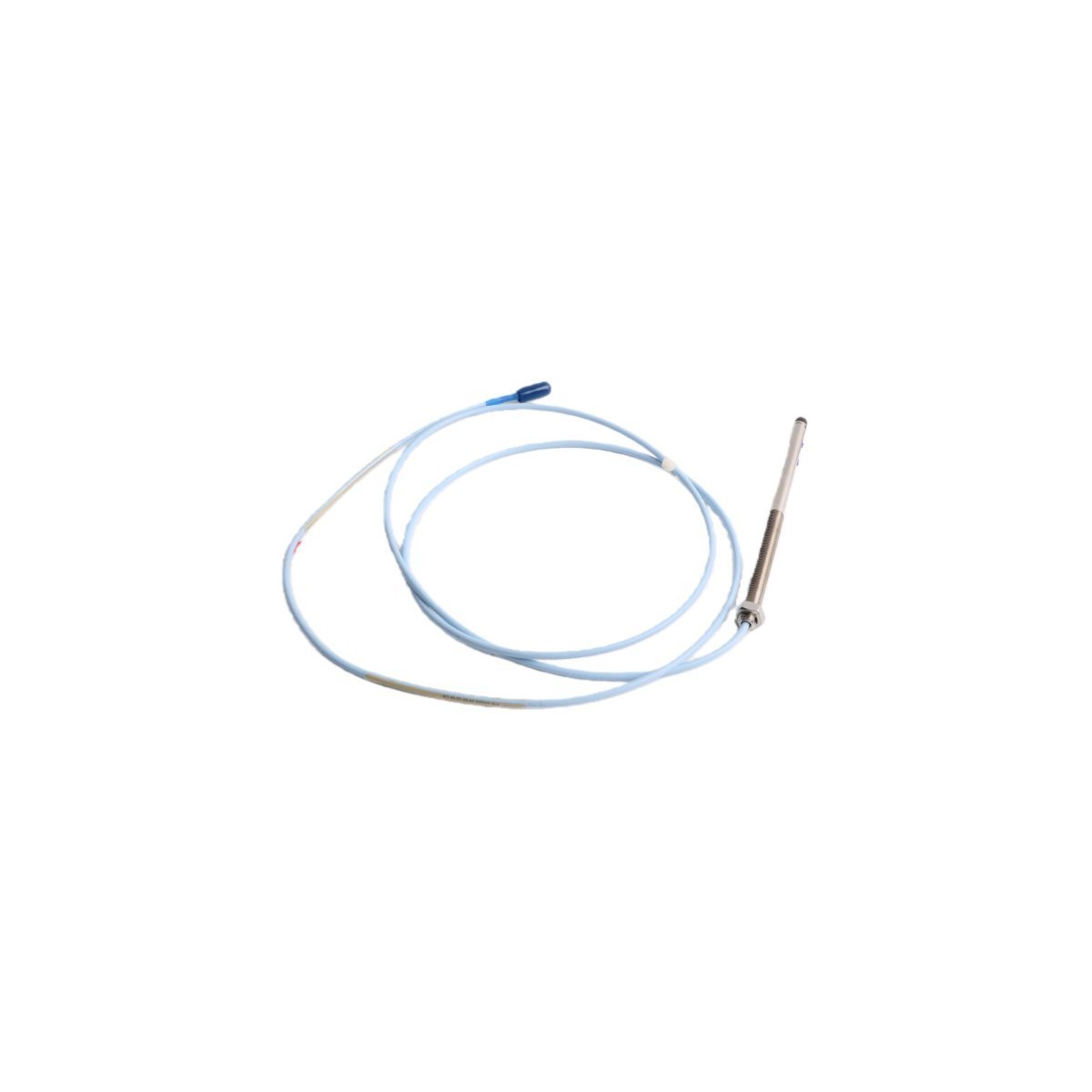

El 330101-30-10-02-05 es un sensor de corriente de Foucault de alta precisión que pertenece a la serie Bently Nevada 3300 XL de 8 mm. Esta sonda de proximidad está específicamente diseñada para mediciones de desplazamiento sin contacto en maquinaria crítica que utiliza cojinetes de película fluida. Al monitorear el espacio entre la punta de la sonda y el eje giratorio, proporciona datos esenciales sobre la vibración radial y la posición axial. Diseñado para soportar los rigores de los entornos industriales, este transductor mantiene una alta linealidad y estabilidad térmica, asegurando que los sistemas de Instrumentación de Supervisión de Turbinas (TSI) reciban señales precisas para la protección de la maquinaria y la detección temprana de fallas.

Especificaciones de ingeniería y atributos físicos

El 330101-30-10-02-05 está construido con materiales de primera calidad para garantizar una adquisición de señal confiable en condiciones extremas.

• Configuración de rosca: Rosca métrica M8 x 1

• Longitud sin rosca: 30 mm

• Longitud total de la caja: 100 mm

• Tipo de conector: Conector coaxial en miniatura ClickLoc con chapado en oro

• Aprobaciones de agencias: Opción de certificación múltiple (-05) que incluye ATEX, IECEx, y CSA

• Peso total: 0.06 kg

• Dimensiones externas: 1.8 cm x 1.6 cm x 123 cm (alcance de la sonda/referencia del embalaje)

• Temperatura de funcionamiento: -40°C a +177°C (-40°F a +351°F)

• Protección ambiental: Clasificación IP67 y resistente a lubricantes industriales corrosivos

• Material: Cuerpo de acero inoxidable de alta resistencia con punta de sulfuro de polifenileno (PPS)

Escenarios de implementación industrial

Esta sonda de proximidad de 8 mm es un componente estándar para la protección integral de activos en varios sectores de trabajo pesado:

• Generación de energía: Instalado en turbinas de vapor y gas a gran escala para monitorear la excentricidad del eje y la posición de empuje.

• Petróleo y gas: Vital para compresores centrífugos y bombas de alta velocidad donde las certificaciones de atmósfera explosiva son obligatorias.

• Tratamiento de agua: Monitoreo de grandes bombas verticales y motores eléctricos para prevenir fallas en los cojinetes y tiempos de inactividad no planificados.

• Fabricación: Aplicado a cajas de engranajes y sopladores de alta velocidad para rastrear la velocidad de rotación (Keyphasor) y los perfiles de vibración.

• Procesamiento químico: Utilizado en entornos que requieren alta inmunidad RFI/EMI para garantizar una transmisión de datos limpia cerca de variadores de frecuencia.

Preguntas frecuentes

P: ¿El 330101-30-10-02-05 requiere calibración manual después de la instalación?

No, el sistema 3300 XL está diseñado para una intercambiabilidad total. Las sondas, cables, y sensores se pueden intercambiar sin calibración de banco, siempre que la longitud total del sistema coincida con los requisitos del Proximitor.

P: ¿Cuál es el beneficio del conector ClickLoc?

El conector ClickLoc proporciona una conexión eléctrica segura y resistente a las vibraciones, mientras mantiene un perfil pequeño que se puede pasar fácilmente a través de conductos estrechos durante la instalación en el campo.

P: ¿Es esta sonda compatible con sistemas 3300 (no XL) más antiguos?

Sí, las sondas 3300 XL de 8 mm son retrocompatibles con los sensores Proximitor 3300 estándar y los cables de extensión, aunque el rendimiento se optimiza cuando se usa dentro de una cadena completa de la serie XL.

P: ¿Se puede usar esta sonda en aplicaciones de aceite sumergido?

La punta de la sonda y el cable están específicamente diseñados para resistir la humedad y la mayoría de los aceites lubricantes industriales, lo que los hace adecuados para su instalación dentro de las carcasas de los cojinetes.

P: ¿Cómo afecta la inmunidad RFI/EMI al rendimiento del sensor?

La alta inmunidad permite que la sonda proporcione una señal estable y sin ruido incluso cuando se instala en carcasas de fibra de vidrio o cerca de equipos de alto voltaje, cumpliendo con los requisitos de la CE europea sin necesidad de conducto apantallado.
