El Bently Nevada 330101-00-52-10-02-00 sirve como sensor de proximidad principal 330101 utilizado para ejecutar el procesamiento de desplazamiento de corriente de Foucault sin contacto en plataformas de la serie 3300 XL de 8 mm. El hardware actúa como una sonda de proximidad roscada diseñada para generar campos de radiofrecuencia de alta frecuencia para el seguimiento del movimiento relativo del eje y las variables de posición estática.

Matriz de Nomenclatura de Sufijos

Parámetros Mecánicos y Eléctricos

Calibración de la sonda de corriente de Foucault y de la dinámica del rotor

La construcción física del 330101-00-52-10-02-00 requiere una estricta coincidencia de calibración de las configuraciones de escala de la sonda de corriente de Foucault para garantizar una linealidad ininterrumpida en la ventana de seguimiento de 80 milésimas de pulgada. La validación manual del voltaje de la holgura (objetivos de -10 VCC) debe verificarse durante la detención de la máquina para alinear la cara del sensor dentro del centro de la pendiente de voltaje calibrada. Mantener el ajuste estructural sobre el bucle integrado de 1.0 metro protege las líneas de recopilación de datos de la degradación de la impedancia, optimizando la supresión de la diafonía dentro de las carcasas de cojinetes de película fluida abarrotadas donde se producen densas observaciones de la dinámica del rotor.

Consultas técnicas y revisión de ingeniería

P: ¿Qué límites físicos se especifican en la opción de longitud de carcasa 52?

R: El sufijo -52 indica una longitud total de la carcasa roscada de 5.2 pulgadas. Dado que la opción de longitud sin rosca es 00, la rosca 3/8-24 UNF-2A se extiende continuamente a lo largo de toda la longitud de 5.2 pulgadas del cuerpo de la sonda de acero inoxidable.

P: ¿Se puede cablear este conjunto de sonda de 1.0 metro directamente a un cable de extensión de 5.0 metros?

R: No. Los parámetros de coincidencia del bucle coaxial requieren que la longitud combinada de la sonda y el cable de extensión coincidan con los perfiles de calibración del núcleo del sensor Proximitor. Una sonda de 1.0 metro debe interactuar con un cable de extensión de 8.0 metros para satisfacer una configuración de sistema de 9.0 metros.

P: ¿Cuáles son los riesgos de usar la variante de conector estándar -02 en áreas de alta humedad?

R: El sufijo -02 especifica un conector coaxial miniatura ClickLoc estándar sin protector de sobremanga. Operar esta conexión sin sellar en ambientes ricos en fluidos conlleva el riesgo de ingreso de aceite o humedad, lo que cambia la capacitancia del bucle y provoca la deriva del voltaje.

Protocolos de Ensamblaje de Componentes de Campo

• Confirme que la pista de destino industrial anfitriona está apagada y completamente estacionaria antes de comenzar la alineación del cuerpo de la sonda.

• Deslice el cuerpo roscado de 5.2 pulgadas en el puerto de la carcasa mecanizada sin golpear la cara del sensor PPS de 8 mm contra las paredes metálicas internas.

• Evite exceder los valores máximos de par de instalación estructural especificados para roscas 3/8-24 UNF durante el apriete de la contratuerca.

• Monitoree las salidas del multímetro de diagnóstico hasta que la posición arroje una línea base de -10 VCC antes de apretar los pernos del manguito de montaje.

• Sujete la trayectoria de tierra de la pantalla exterior del enlace del cable de extensión a la barra colectora de tierra de cobre principal dentro del contenedor de la unión.

Contenido del Kit de Materiales

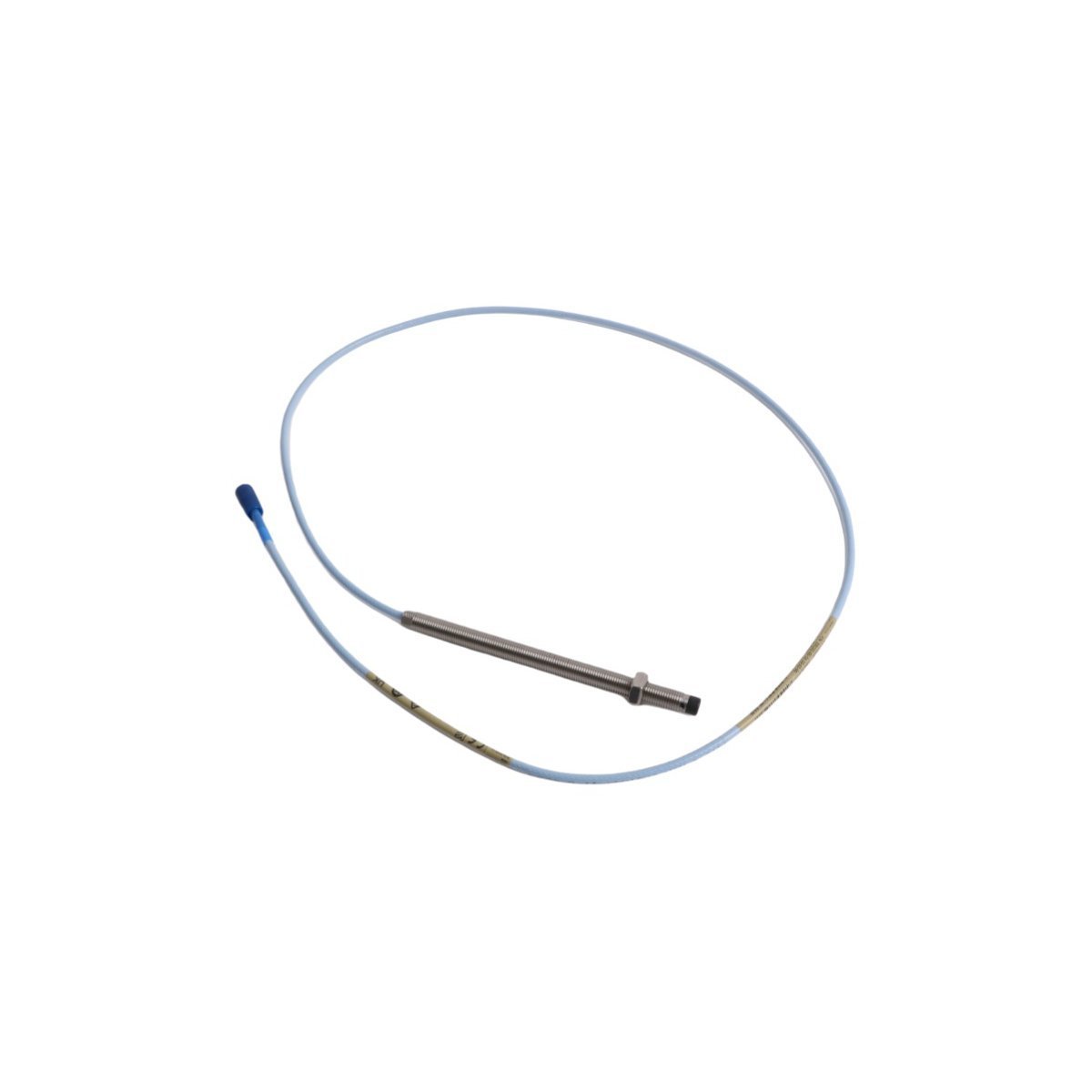

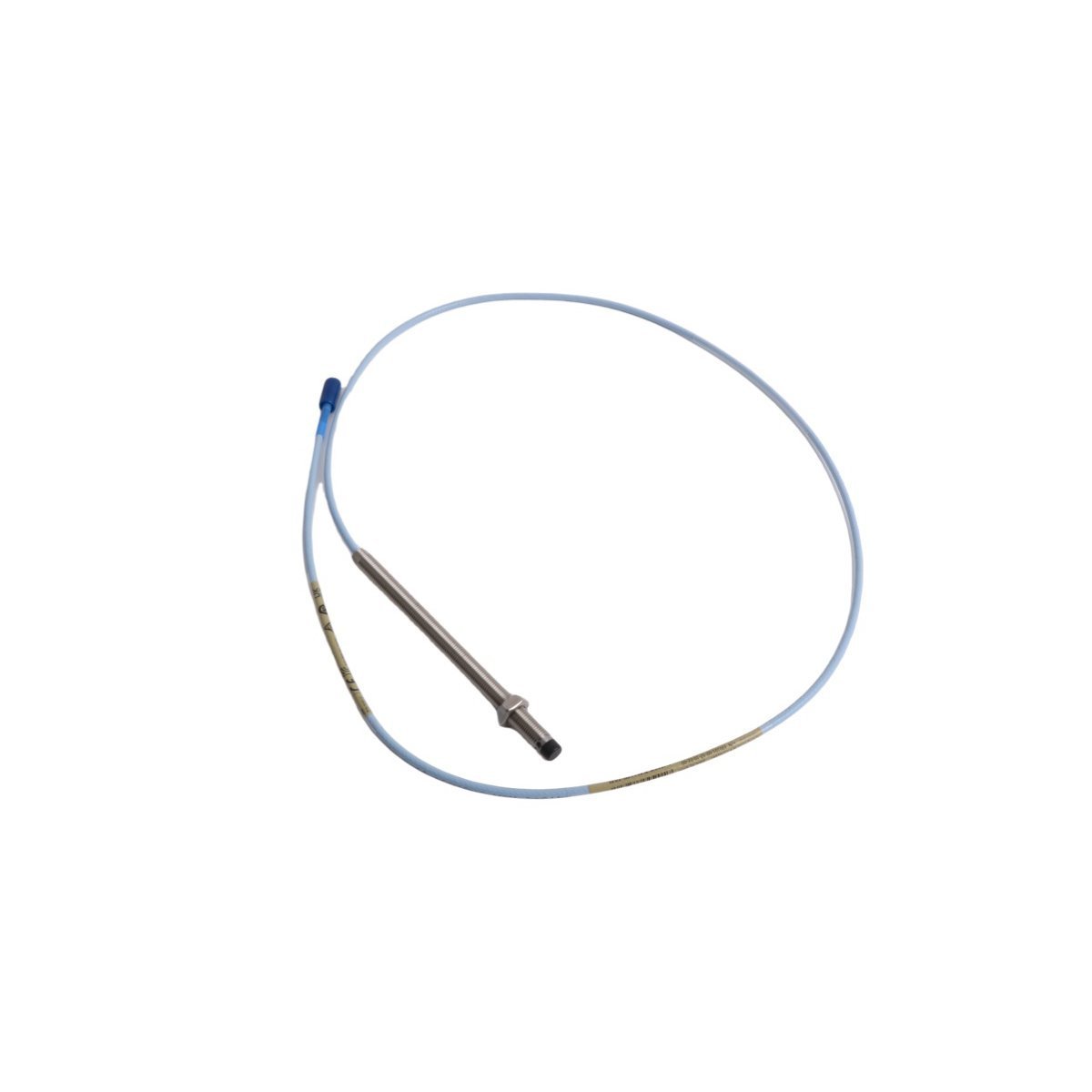

• 1 x Sonda de Proximidad Roscada 330101-00-52-10-02-00

• 2 x Tuercas de Bloqueo Hexagonales de Acero Inoxidable (Roscadas 3/8-24)

• 1 x Hoja de Verificación de Longitud del Fabricante

Procesamiento de Pedidos Enviados

Las sondas se sellan dentro de un embalaje industrial antiestático de alta durabilidad para minimizar las variables de estrés estructural y la contaminación ambiental durante el tránsito de la carga. Los envíos aéreos seguros mantienen rutas predecibles que terminan en 2-7 días cuando el pago se finaliza utilizando redes de mensajería premium DHL/FEDEX/UPS.
