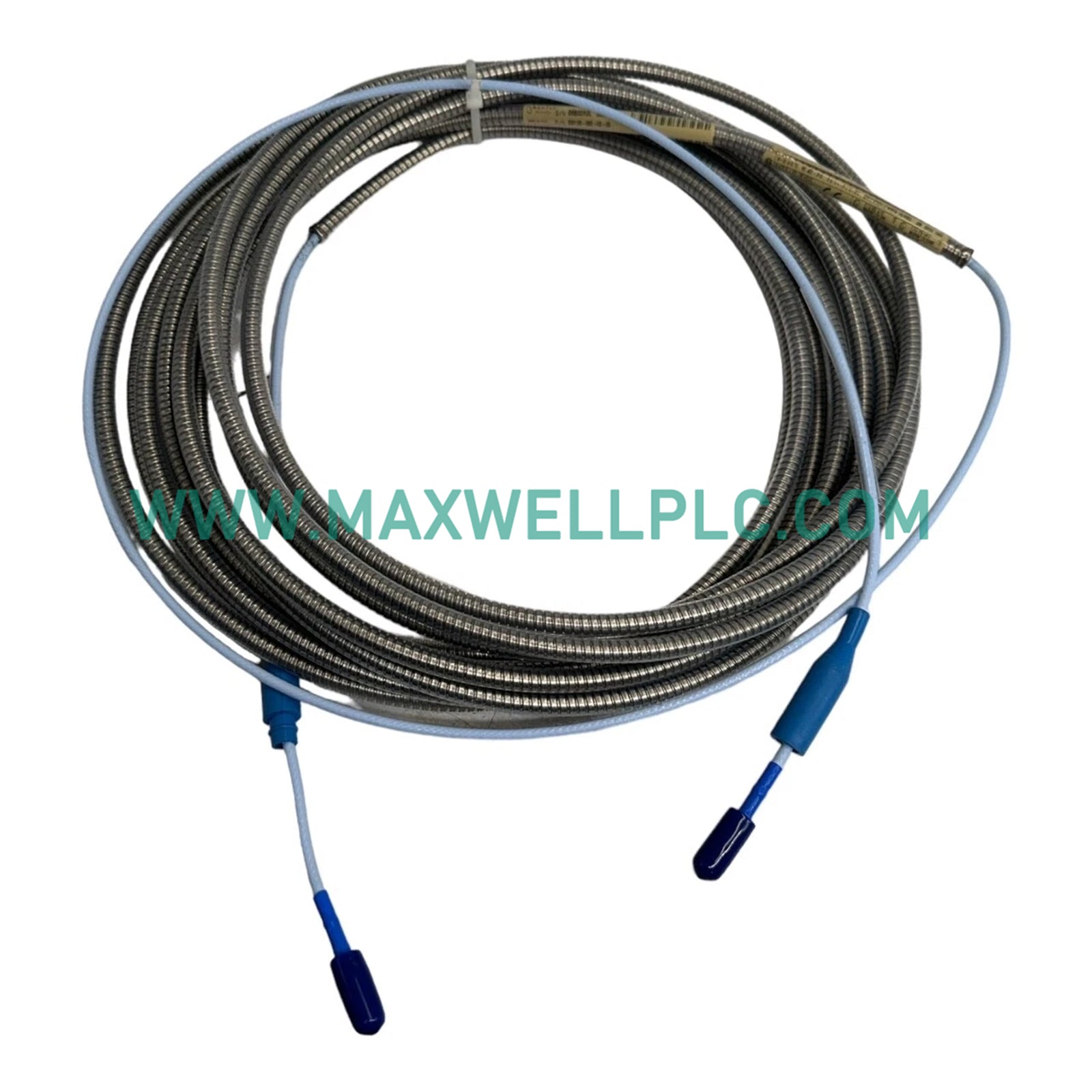

Configurado para la medición de desplazamiento de precisión en maquinaria rotativa, elBently Nevada 330101-00-28-05-02-00(330101Sonda de proximidad 3300 XL de 8 mm) proporciona adquisición directa de señales físicas a través de un circuito de transducción de corriente de Foucault. Este sistema de sensor convierte la distancia relativa entre la punta de la sonda y un objetivo metálico en una señal eléctrica proporcional, facilitando la monitorización de alta fidelidad de la vibración y posición del eje dentro de las plataformas de maquinaria industrial.

Desglose de la matriz del modelo

La configuración 330101-00-28-05-02-00 utiliza las siguientes especificaciones:

• Rosca: 3/8-24 UNF (sin armadura)

• Longitud mínima sin rosca: 0,0 pulg.

• Longitud mínima de la carcasa: 2,8 pulg.

• Longitud total del sistema: 0,5 metros (1,6 pies)

• Conector: Cable estándar coaxial en miniatura ClickLoc

• Aprobación: No requerida

Especificaciones de hardware

Dinámica de la señal mecánica

El sistema 3300 XL genera un campo electromagnético en la punta de la sonda para medir la proximidad del objetivo. Para lograr datos de alta precisión de la dinámica del rotor, se requiere una rigurosa "validación de la tensión de distancia", donde los técnicos deben apuntar a -10 VCC en el punto medio de la ventana operativa lineal de la sonda. Cualquier desviación en esta tensión objetivo, a menudo causada por la diafonía de la señal o la interferencia de campo inadecuada de metales circundantes, resulta en un posicionamiento erróneo del eje central y formas de onda orbitales distorsionadas. Se requiere un blindaje adecuado y un aislamiento de bucle de tierra para mantener la fidelidad de la señal en entornos de monitorización complejos.

Información para pedidos

• Unidad de sonda de proximidad 330101-00-28-05-02-00

• Manual de instalación

• Tapas protectoras para conectores

• Tuercas de bloqueo roscadas

Pautas de instalación en campo

• Montaje mecánico: Asegúrese de que la sonda esté instalada en un soporte rígido y no resonante. Se requiere un mínimo de 5 vueltas completas de rosca para un acoplamiento mecánico seguro.

• Espacio libre: Mantenga una distancia radial de al menos 3 diámetros de la punta de la sonda de cualquier estructura metálica adyacente para evitar interferencias electromagnéticas.

• Blindaje: Pase los cables coaxiales a través de conductos de acero conectados a tierra para minimizar el ruido eléctrico externo y la interferencia de radiofrecuencia.

• Mantenimiento del conector: Asegúrese de que los conectores ClickLoc estén completamente asentados y libres de contaminantes para evitar la atenuación de la señal y las pérdidas por bucle resistivo.

Envío y logística

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se sellan en envases industriales antiestáticos para mitigar las descargas electrostáticas y el impacto mecánico durante el tránsito.

Preguntas frecuentes

• ¿Qué objetivos de material son compatibles? El transductor está calibrado de fábrica para acero AISI 4140. El uso de materiales con diferente permeabilidad magnética o conductividad eléctrica requerirá una recalibración del factor de escala específica del sitio.

• ¿Cuál es la sensibilidad de la sonda? La serie 3300 XL funciona con una sensibilidad estándar de 7,87 V/mm (200 mV/mil), fijada por el circuito interno de oscilador-demodulador.

• ¿Con qué frecuencia se debe verificar la calibración? Se recomienda la verificación anual. Para la protección de maquinaria crítica, los intervalos deben ajustarse a la política de mantenimiento del sitio documentada.

• ¿Puede la sonda funcionar en entornos peligrosos? Este modelo específico no está clasificado para áreas peligrosas. Las aplicaciones que requieren seguridad intrínseca deben utilizar modelos con las certificaciones de agencia adecuadas.

• ¿Qué cables de extensión son compatibles? Solo son compatibles los cables de extensión originales Bently Nevada 3300 XL. La desadaptación de impedancia de un cableado no compatible dará lugar a la reflexión de la señal y a lecturas incorrectas.

• ¿Qué causa la inestabilidad de la tensión de distancia? La inestabilidad es causada frecuentemente por hardware de montaje suelto, ruido eléctrico o excentricidad de la superficie del objetivo. Asegúrese de que todas las conexiones estén seguras y de que la sonda esté correctamente conectada a tierra.

• ¿Cómo se prueba la salud de la sonda? La salud se evalúa verificando la tensión de salida estática a una distancia de distancia conocida y observando la respuesta de frecuencia de salida dinámica utilizando un agitador calibrado.

• ¿Cuál es la vida útil esperada? En condiciones controladas de vibración y temperatura, la sonda está construida para un funcionamiento continuo; la degradación del rendimiento suele estar relacionada con el ciclo térmico o la fatiga mecánica.
