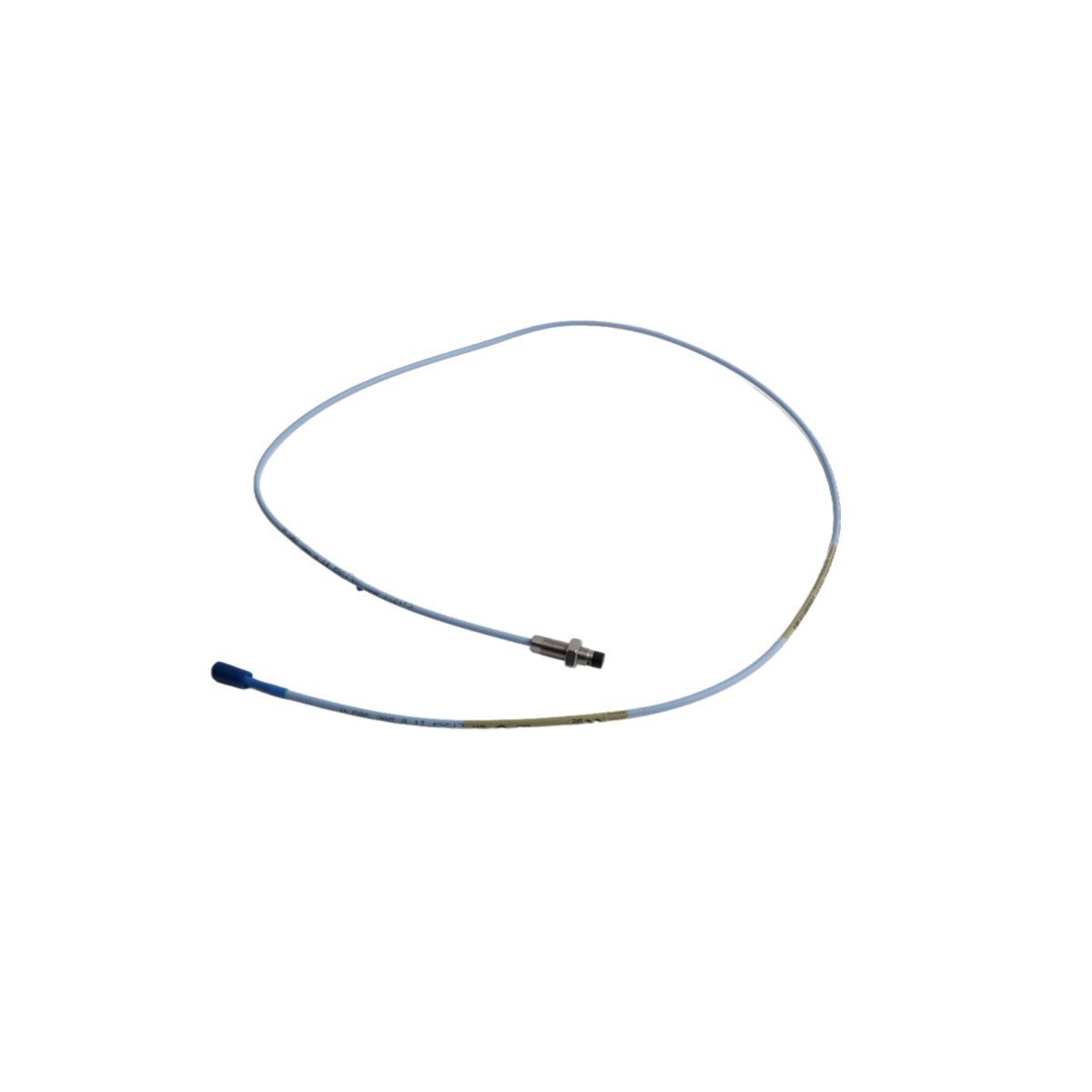

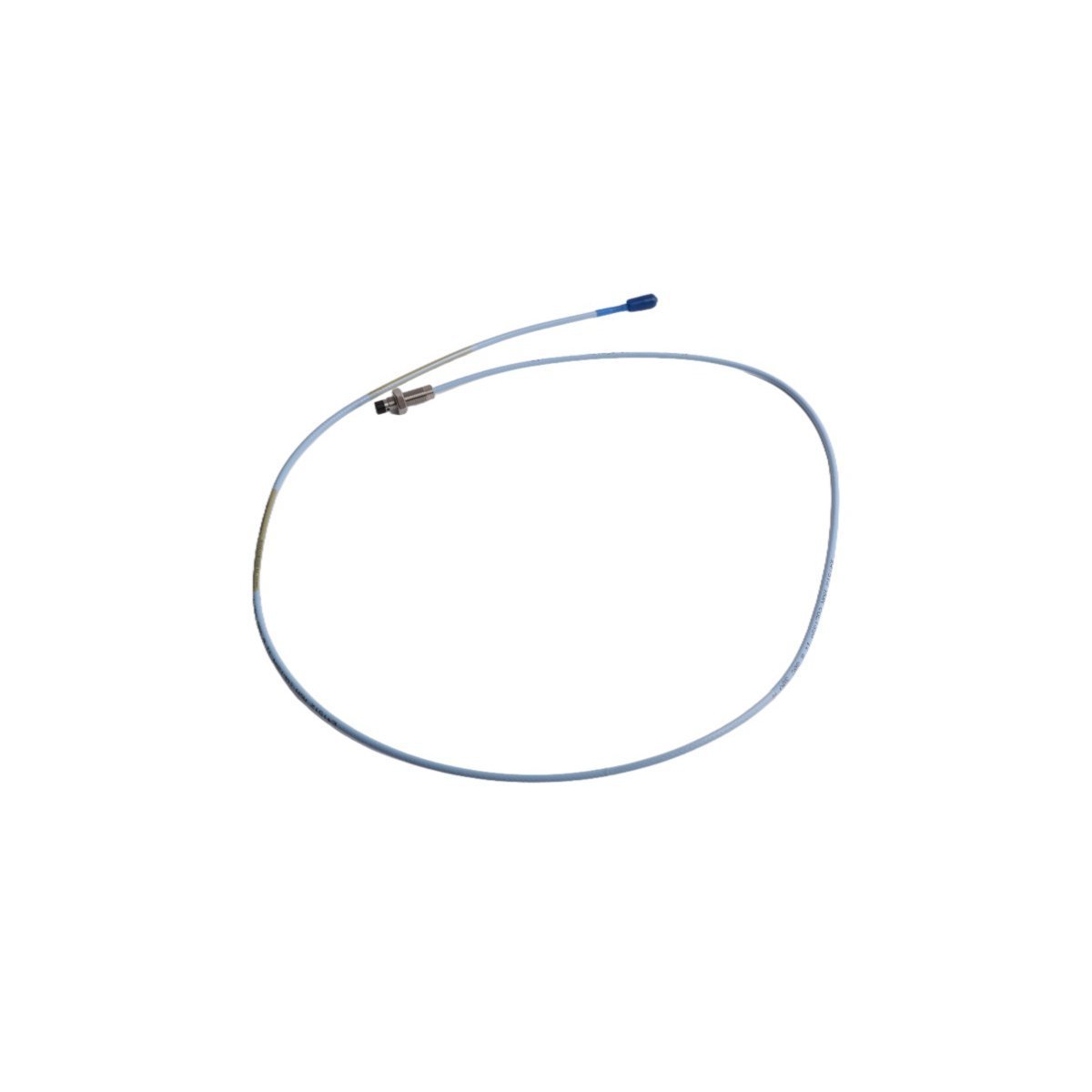

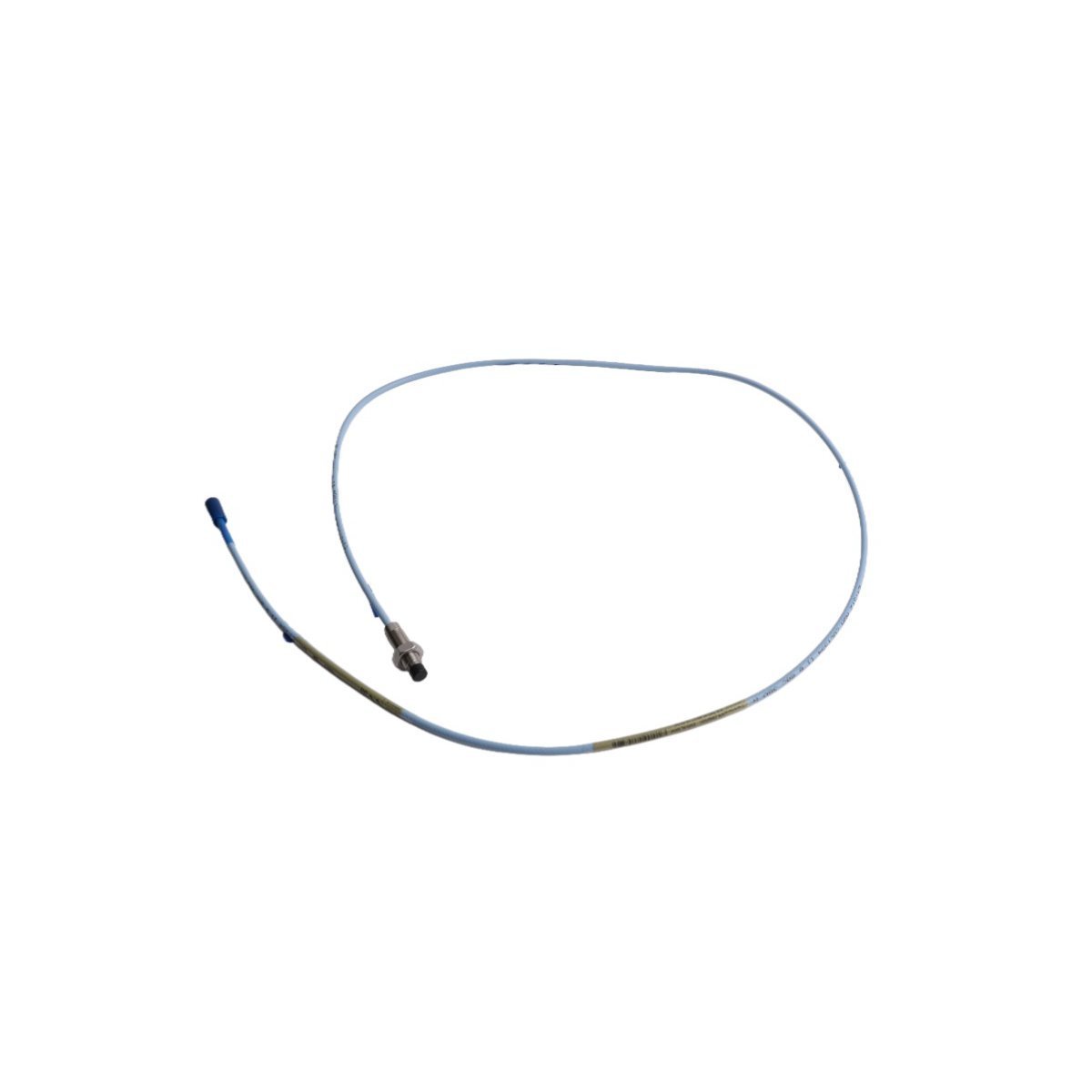

El Bently Nevada 330101-00-11-15-12-CN, también catalogado como la sonda de proximidad 330101, funciona como un transductor de desplazamiento de corriente de Foucault dedicado para la monitorización continua de la vibración radial y la posición dentro del marco del sistema de transductores de la serie 3300.

Desglose de sufijos y matriz del modelo

Especificaciones de hardware

Características del transductor de corriente de Foucault

La sonda utiliza un principio de sensor de corriente de Foucault para medir la posición estática y la vibración dinámica de los ejes de las máquinas rotativas. La punta de la sonda de 8 mm de diámetro genera un campo electromagnético; cuando un objetivo conductor entra en este campo, se inducen corrientes de Foucault en la superficie del objetivo, lo que provoca un cambio de impedancia medible en la bobina de la sonda. Esta variación de impedancia es linealmente proporcional a la distancia de separación entre la punta de la sonda y la superficie del objetivo dentro del rango calibrado de 2 mm.

Los objetivos de validación de voltaje de separación se dirigen a -10 VCC en la salida del Proximitor cuando la sonda está en la separación calibrada. La supresión de la diafonía entre sondas adyacentes se logra mediante tendidos individuales de cables blindados de par trenzado y un espaciado adecuado de montaje de la sonda (mínimo 1.5 veces el diámetro de la sonda de centro a centro).

Información para pedidos

• 1 sonda de proximidad 330101-00-11-15-12-CN (8 mm, cable de 1.1 m, punta de 12 mm)

• 1 contratuerca M10 x 1 (acero inoxidable)

• 1 tarjeta de verificación de instalación

Nota: El módulo controlador Proximitor (3300/01 o 3300/02) y el cable de extensión se venden por separado.

Pautas de instalación en campo

• Monte la sonda con una separación mínima de 25 mm (1 pulgada) del borde del escalón del eje o del chavetero para evitar la distorsión del flujo magnético.

• Apriete la contratuerca con un par de torsión de 1.7 Nm (15 lb-in). No exceda los 2.3 Nm para evitar la deformación del cuerpo de la sonda.

• Verifique que el voltaje de separación en el bloque de terminales del Proximitor se encuentre entre -9.5 VCC y -10.5 VCC después de la instalación.

• Dirija el cable de la sonda lejos de los conductores de alimentación (>30 cm de separación) para mantener la integridad de la señal.

• Utilice únicamente objetivos calibrados de Bently Nevada (AISI 4140) para la verificación inicial de la separación; otros materiales requieren el recálculo del factor de escala.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago

• Enviado a través de DHL / FedEx / UPS

• Embalaje industrial antiestático con inserto de espuma amortiguadora

Preguntas frecuentes

P: ¿Se puede usar la sonda 330101 con un Proximitor 3300/01?

R: Sí. La 330101 es eléctricamente compatible con los módulos Proximitor 3300/01 de un solo canal y 3300/02 de doble canal. La impedancia de la sonda y el factor de escala se ajustan al circuito oscilador interno del Proximitor. No se requiere recalibración al emparejar dentro de la misma serie 3300.

P: ¿Cuál es el efecto de la temperatura en la precisión de la sonda?

R: La sonda exhibe un coeficiente de temperatura de aproximadamente 0.03% por grado C. En todo el rango de funcionamiento (-35 a +177 grados C), la desviación máxima del factor de escala nominal es de +/- 3%. Para aplicaciones que requieren una tolerancia más estricta, la compensación de temperatura se realiza a nivel del módulo Proximitor a través del circuito TC incorporado.

P: ¿Puedo cortar el cable de la sonda para acortarlo?

R: No. El cable de la sonda contiene una configuración de blindaje de par trenzado de precisión. Cortar o empalmar el cable alterará la impedancia característica e introducirá reflexión de la señal, invalidando la calibración. Utilice el cable de extensión apropiado (serie 330130) si es necesario ajustar la longitud.

P: ¿Qué sucede si la punta de la sonda entra en contacto con el eje giratorio?

R: La punta de la sonda está construida de carburo de tungsteno resistente al desgaste. El contacto de roce momentáneo no dañará inmediatamente la sonda, pero el contacto sostenido causará desgaste de la punta y desviación del voltaje de separación. El Proximitor registrará una alarma de separación una vez que el voltaje exceda el rango válido de -2 VCC a -22 VCC.

P: ¿Es la sonda compatible con la monitorización de la serie 3500?

R: La sonda 330101 está diseñada para Proximitors de la serie 3300. Para monitores de la serie 3500, utilice el Proximitor de la serie 3300 como intermediario o seleccione las variantes de sonda compatibles con la serie 3500 (serie 330500). La conexión directa a los módulos de E/S de la serie 3500 no es compatible.

P: ¿Cuál es el diámetro mínimo del objetivo requerido?

R: El diámetro mínimo del objetivo es de 25 mm (1 pulgada) para una medición precisa. Los objetivos más pequeños producen una intensidad de campo de corriente de Foucault reducida, lo que resulta en una salida no lineal. El objetivo también debe extenderse al menos 12 mm más allá de la línea central de la sonda en la dirección axial.

P: ¿Con qué frecuencia se debe volver a verificar el voltaje de separación?

R: El voltaje de separación debe verificarse en cada interrupción de mantenimiento programada. La desviación normal es inferior a 0.1 VCC por año en condiciones de funcionamiento estables. Si la desviación excede 0.5 VCC entre interrupciones, inspeccione el desgaste de la punta de la sonda, la degradación del blindaje del cable o la desviación de los componentes del Proximitor.

P: ¿Pueden varias sondas compartir una tierra común?

R: Cada sonda debe tener su propia terminación de blindaje aislada en el extremo del Proximitor. Compartir las tierras del blindaje entre sondas puede introducir bucles de tierra y diafonía, particularmente en frecuencias superiores a 5 kHz. Utilice cables de par trenzado blindados individuales para cada recorrido de sonda.
