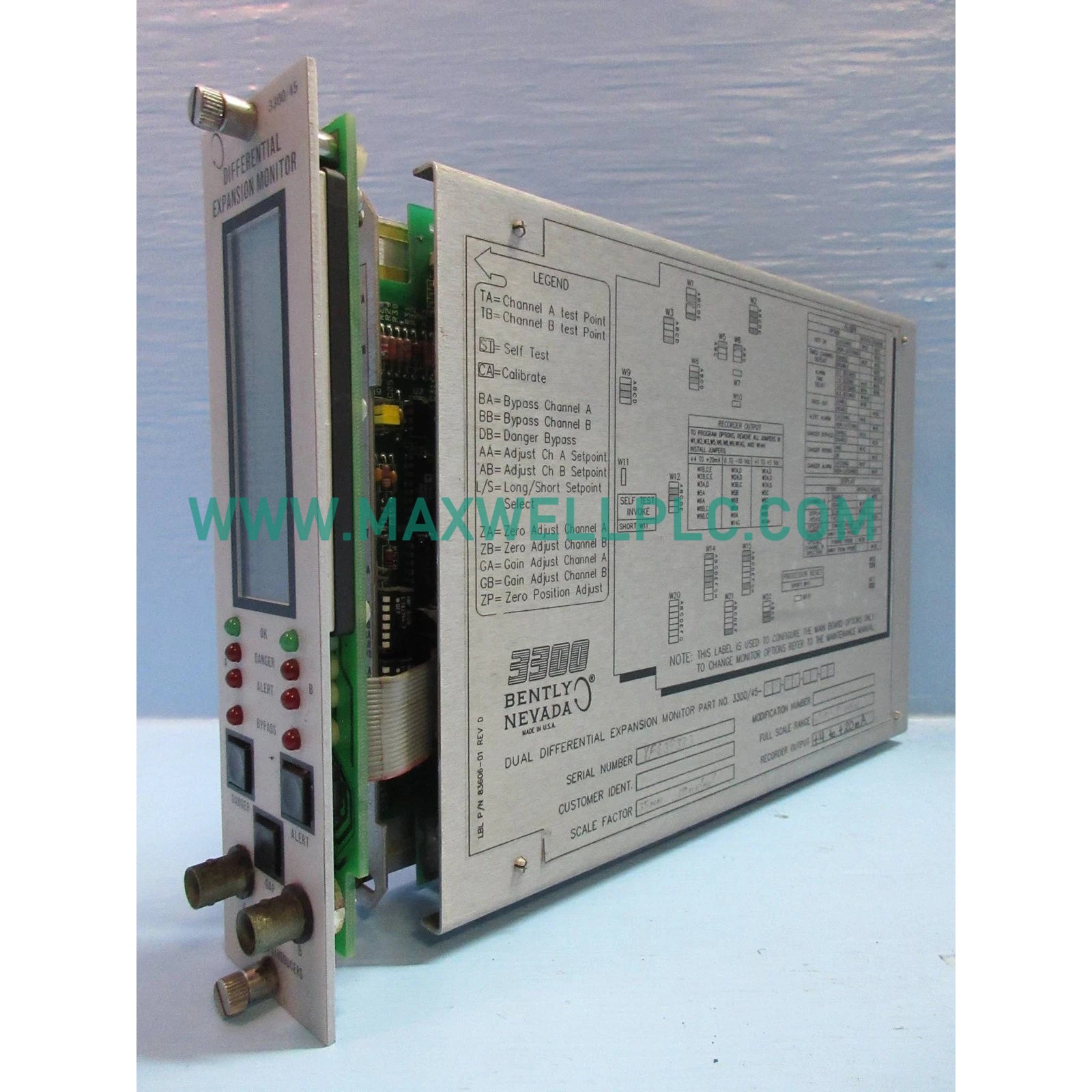

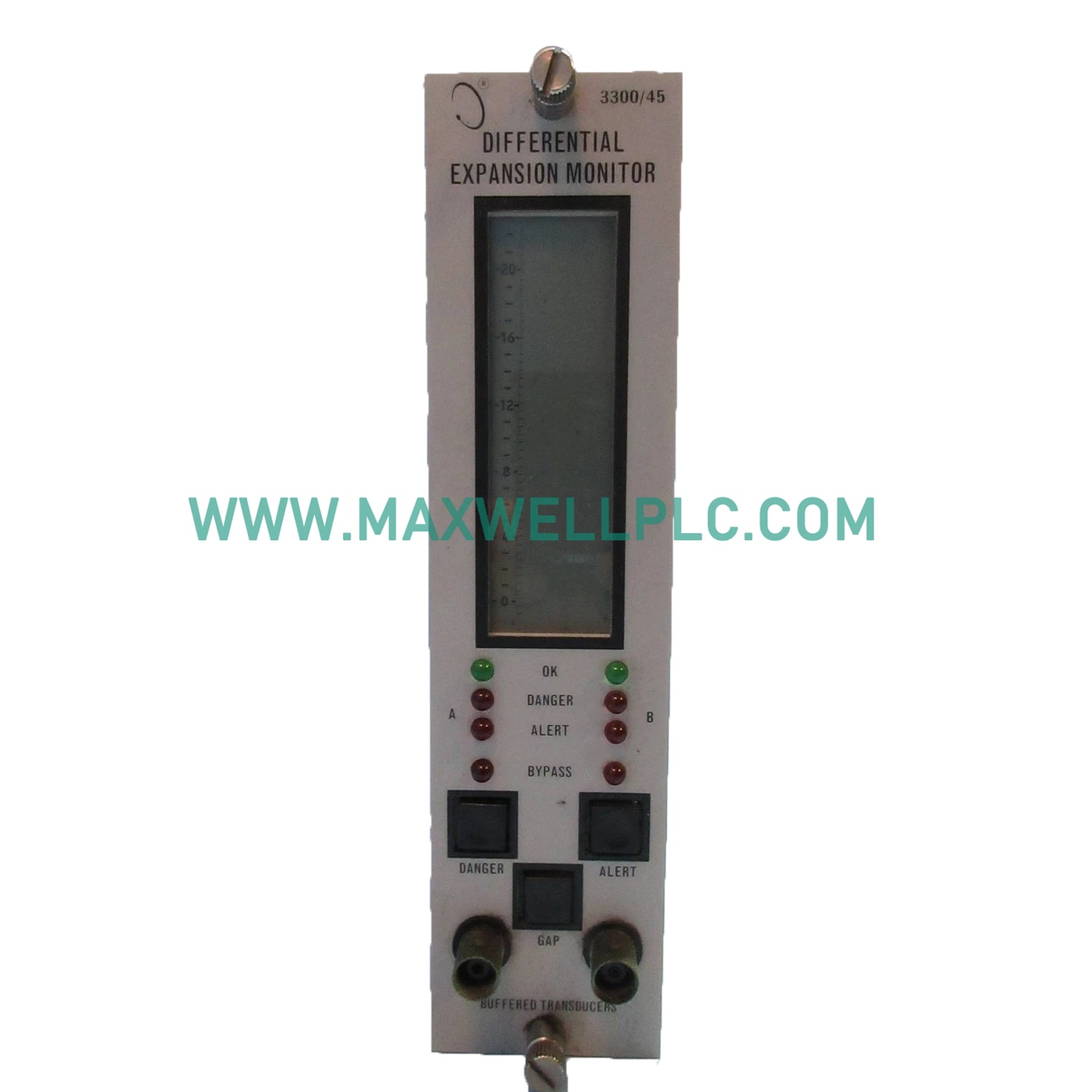

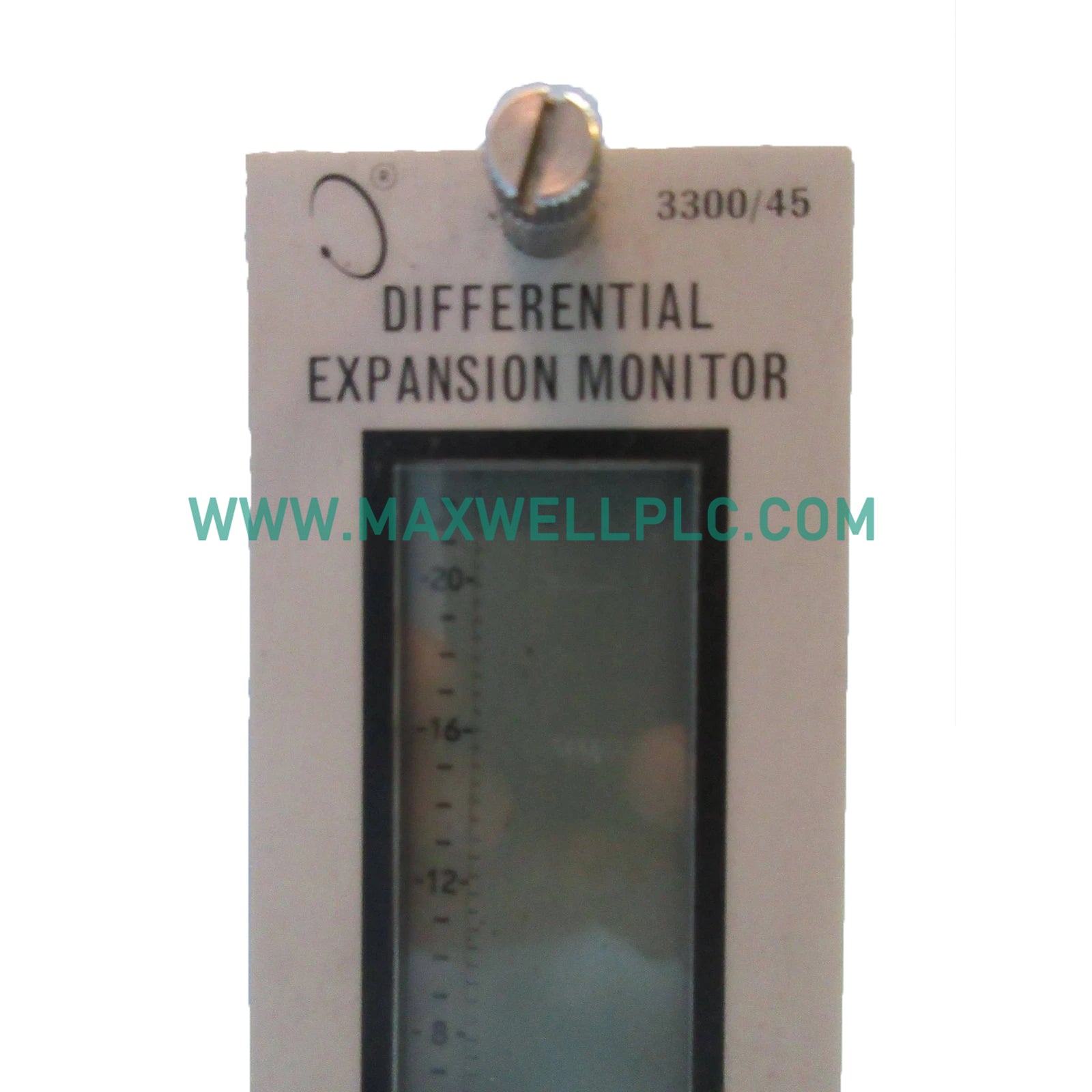

El Bently Nevada 3300/45, también catalogado como el 3300 Dual Differential Expansion Monitor, funciona como un componente de hardware dedicado para el seguimiento del crecimiento térmico relativo dentro de las plataformas del sistema de protección de maquinaria 3300.

Especificaciones técnicas

Escalado de sondas de corriente de Foucault y dinámica del rotor

El monitor procesa entradas de voltaje analógico sin procesar continuas de redes de sondas de proximidad duales para rastrear el diferencial de crecimiento axial entre las carcasas de la máquina y los componentes del rotor. Los algoritmos de escalado de sondas de corriente de Foucault integrados mapean el desplazamiento físico preciso para mantener métricas consistentes de validación de voltaje de espacio. Este seguimiento dinámico monitorea los cambios críticos en la dinámica del rotor durante los estados de estrés térmico, utilizando la supresión de diafonía interna para aislar la interferencia del campo electromagnético adyacente.

Contenido del paquete de adquisición

• 1 monitor de expansión diferencial doble 3300/45

Instrucciones de campo mecánicas y eléctricas

• Integración del panel del bastidor

  Deslice el módulo en su ranura asignada dentro del conjunto del bastidor del chasis del sistema 3300. Asegure todos los sujetadores de retención del panel para anclar el conjunto frontal y establecer la continuidad a tierra.

• Terminación eléctrica del transductor

  Conecte las líneas de los sensores de proximidad de campo a los bloques de la matriz de terminales traseros. Conecte las líneas de alimentación designadas de -24 VCC para alimentar los conjuntos de sensores de proximidad externos.

• Rutas de enrutamiento de blindaje

  Aísle las líneas de transductor de bajo voltaje de los conductores de motores de corriente alterna. Termine los desagües de blindaje de instrumentación individuales en el bus de tierra del sistema aislado central.

Verificación de la infraestructura de campo

• ¿Este módulo de monitor de expansión se puede intercambiar en caliente?

  Sí, el módulo se puede quitar o insertar en un bastidor de chasis de sistema 3300 activo sin interrumpir los módulos de seguimiento operativos paralelos.

• ¿Cuál es la ventana normal para la validación del voltaje de espacio?

  La red de procesamiento de canales mide las señales del transductor de entrada en un rango estándar de -1 a -23 VCC para mantener la escala correcta.

• ¿Puede este módulo funcionar en condiciones de humedad condensada?

  No, los subcomponentes eléctricos requieren una atmósfera de funcionamiento entre 0-95% de humedad relativa, estrictamente sin condensación.

• ¿Cómo maneja la unidad de monitoreo una falla de campo de cable de sensor fracturado?

  La lógica de diagnóstico detecta un colapso del voltaje de entrada, marca un estado de canal No OK, suprime el bucle de salida de 4-20 mA y bloquea las alertas falsas.

• ¿Qué tipo de cableado se debe usar para las salidas de 4-20 mA?

  Utilice pares de cables de instrumentación blindados y trenzados para enrutar las señales analógicas a unidades de adquisición de datos externas o DCS para bloquear el ruido eléctrico.

• ¿Este monitor mide el movimiento absoluto de la carcasa en relación con la cimentación?

  No, esta unidad está diseñada exclusivamente para medir la diferencia de movimiento relativo entre la carcasa de la máquina estacionaria y el conjunto del rotor en movimiento.

• ¿Cuál es el propósito principal de los filtros de supresión de diafonía en esta instalación?

  Los filtros internos evitan la superposición de señales y la distorsión de la medición cuando se montan sondas de proximidad duales en proximidad física cercana.

• ¿Cómo se manejan los puntos de ajuste de alarma durante los períodos de arranque inicial?

  La unidad admite configuraciones multiplicadoras que ajustan la lógica de alarma para adaptarse a los pasos transitorios de expansión del rotor durante la carga térmica de la máquina.
