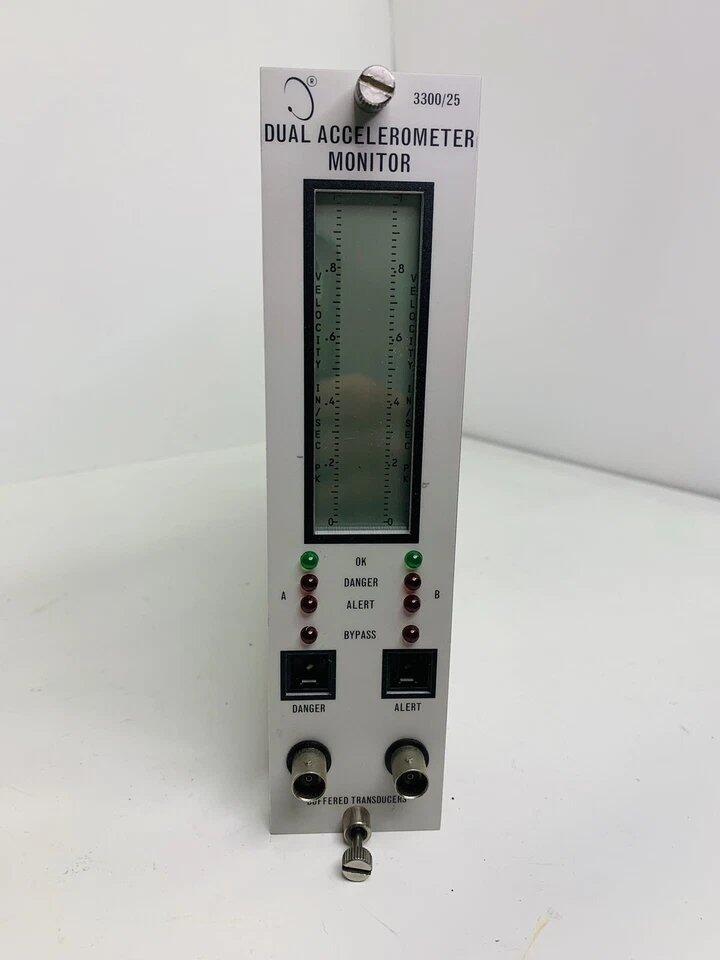

El Bently Nevada 3300/25, también catalogado como el monitor de acelerómetros duales 3300/25, funciona como un componente de hardware dedicado para el procesamiento de vibraciones de la carcasa de alta frecuencia dentro de las redes de instrumentación de supervisión de turbinas (TSI). El módulo proporciona un procesamiento eléctrico continuo de las señales de los transductores de acelerómetros duales, emitiendo valores discretos para la protección de la maquinaria y los bucles de análisis.

Parámetros del módulo

Aceleración de la carcasa y dinámica del rotor

Mientras que los sistemas de proximidad evalúan los espacios internos de los cojinetes de película fluida mediante una validación precisa del voltaje del espacio (objetivos de -10 VCC) y el escalado de la sonda de corriente de Foucault, el monitor de acelerómetros duales 3300/25 se dirige a las respuestas de la trayectoria de transmisión de la carcasa estructural. Convierte las entradas de carga o voltaje de alta frecuencia sin procesar de los sensores montados en la carcasa para rastrear la degradación de los cojinetes de elementos rodantes y las frecuencias de paso de las palas. El procesamiento de estas entradas estructurales de alta frecuencia permite al monitor diagnosticar fenómenos complejos de dinámica del rotor que no se manifiestan directamente como desplazamientos de baja frecuencia de la película de aceite.

Preguntas frecuentes técnicas de ingeniería

P: ¿Cómo maneja el módulo el cálculo de la señal de salida cuando se selecciona la integración interna?

R: Cuando la integración interna está habilitada, el monitor cambia su rango de frecuencia a 10 Hz a 90 kHz y procesa las señales de aceleración en métricas de velocidad. Esta modificación altera el perfil de seguimiento para medir los parámetros de velocidad de vibración estructural en lugar de las fuerzas de aceleración máximas.

P: ¿Cuál es el efecto del intercambio en caliente o el reemplazo activo del módulo de monitor 3300/25 dentro de un rack 3300 energizado?

R: El diseño del chasis de la Serie 3300 permite la extracción o inserción activa de módulos de monitor individuales bajo la alimentación del backplane. Sin embargo, al extraer el módulo activo 3300/25 se obliga instantáneamente a los relés de canal asociados a abrirse o cerrarse según su estado de ejecución a prueba de fallos configurado, rompiendo la protección continua en esos bucles de monitoreo.

P: ¿Cuál es el propósito de la especificación de impedancia de salida de 100 ohmios en los puertos del monitor?

R: La impedancia de salida de 100 ohmios permite la distribución de señales analógicas a larga distancia a equipos de diagnóstico externos, osciloscopios o sistemas DCS de la planta sin incurrir en degradación de la señal o impulsar los amplificadores de búfer a la saturación bajo carga continua.

Pautas de instalación en campo

• Asiento del rack: Deslice el módulo firmemente a lo largo de los raíles de guía superior e inferior del chasis del rack 3300 hasta que el conector multipin del borde trasero encaje completamente en el backplane. Apriete los tornillos de mariposa del panel frontal para asegurar un acoplamiento eléctrico estable.

• Blindaje del cable del transductor: Termine las trenzas de blindaje exterior del cableado de campo del transductor exclusivamente en el bus de tierra del bloque de terminales del rack 3300. El blindaje debe permanecer flotante y aislado en el extremo de la carcasa del acelerómetro para evitar bucles de tierra parásitos.

• Integridad coaxial de entrada: Verifique que el cableado de campo a los acelerómetros de 100 mV/g coincida con la impedancia nominal del sensor. Las terminaciones deficientes o las conexiones de terminales de alta resistencia distorsionarán las lecturas de vibración de paso de pala de alta frecuencia por encima de 10 kHz.

• Enrutamiento ambiental: Evite enrutar las líneas de entrada del acelerómetro de alta impedancia en paralelo a los cables de motor de CA trifásicos de alto voltaje o a los conductos del inversor de conmutación para limitar la inyección de ruido electromagnético.

Inclusiones del kit de paquete

• Contenido del paquete: Un conjunto de módulo de monitor de acelerómetros duales 3300/25 con matriz de visualización en el panel frontal integrada y hardware de retención.

• Hardware excluido: Este artículo del catálogo no incluye la carcasa del rack del sistema 3300, los bloques de entrada/salida de terminales traseros, los acelerómetros ni los cables de campo de interconexión.

Controles de logística y embalaje

• Plazo de entrega: Tiempo de entrega: 2-7 días una vez finalizado el pago, utilizando rutas de logística internacional aceleradas a través de DHL, FEDEX o UPS.

• Embalaje industrial: El componente se envía encerrado en un embalaje industrial antiestático especializado con celdas estructurales amortiguadoras para proteger las redes de filtros analógicos calibradas de golpes mecánicos y descargas estáticas.
