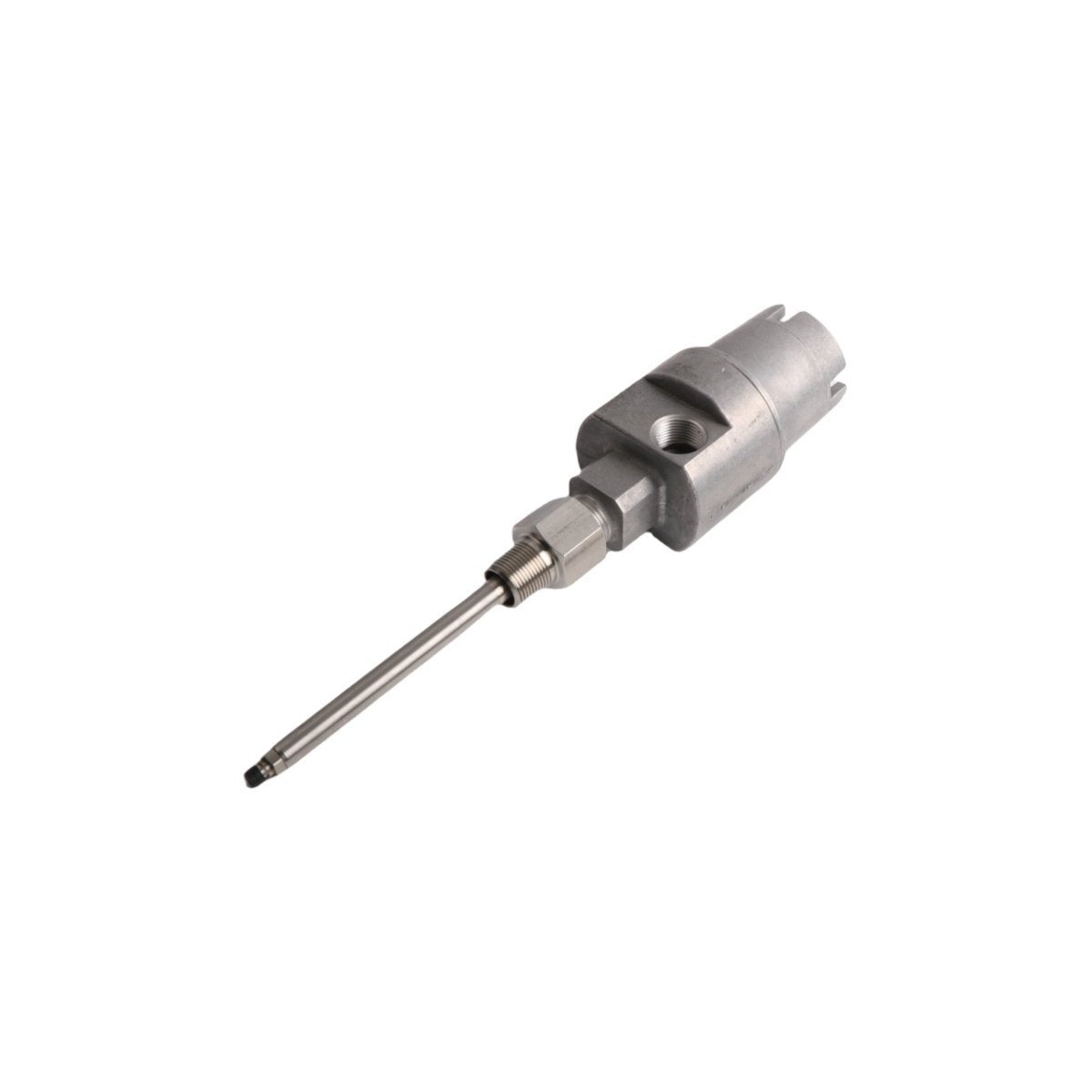

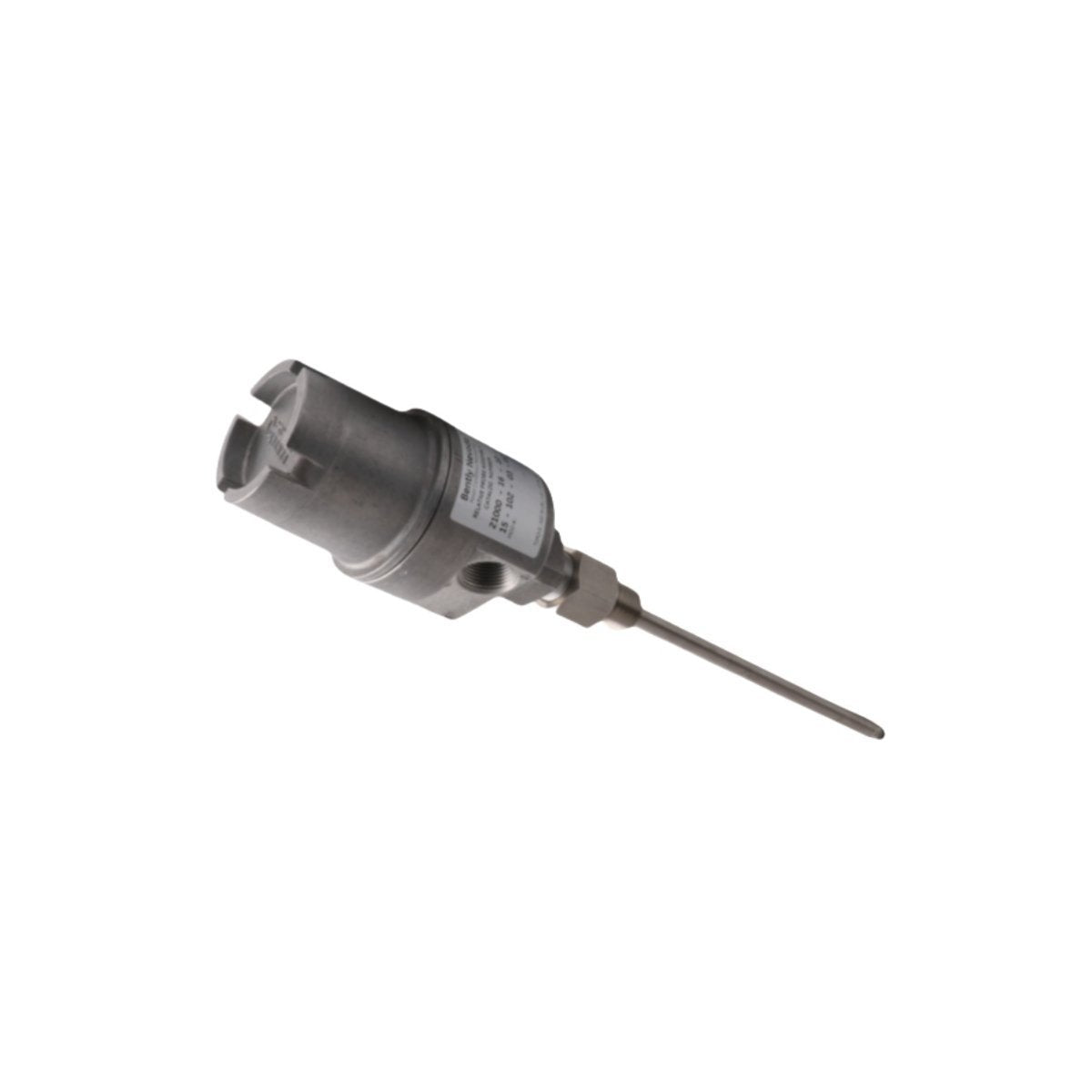

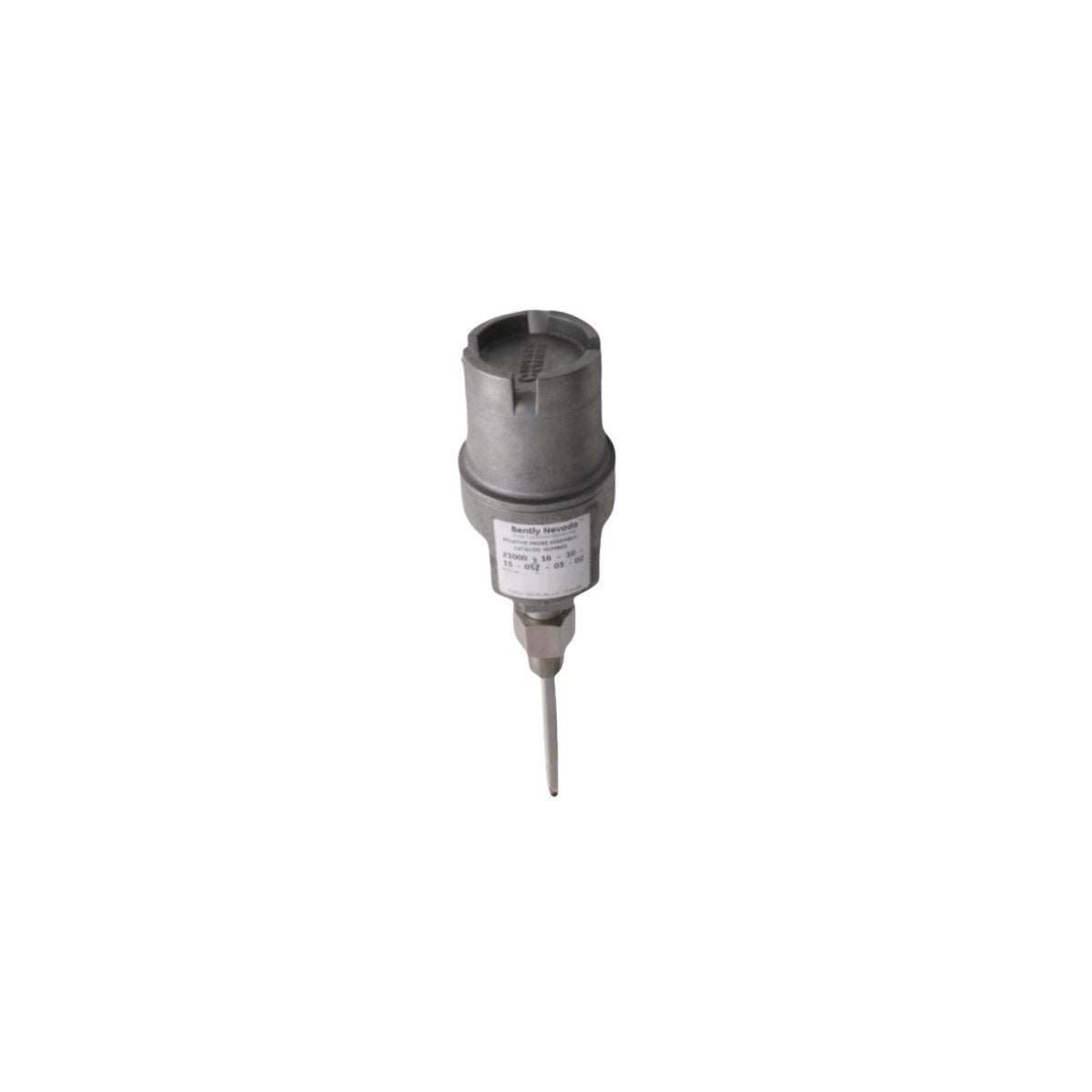

La Bently Nevada 21000-28-05-00-024-03-02 sirve como carcasa principal para sonda de proximidad 21000, utilizada para realizar ajustes externos y contención mecánica de transductores de proximidad en las plataformas del Sistema de Instrumentación de Turbomaquinaria 3300 XL. La configuración mecánica pasiva permite a técnicos especializados modificar la posición de la sonda en condiciones de funcionamiento en vivo, asegurando protección física contra entornos fluidos y atmosféricos adversos.

Especificaciones Paramétricas

Posicionamiento del transductor y validación de la tensión de entrehierro

La estructura de la carcasa permite microajustes mecánicos continuos necesarios para establecer vectores de seguimiento perpendiculares precisos con relación al eje giratorio. Esta alineación estructural satisface las tolerancias de entrada para métricas exactas de escalado de la sonda de corriente de Foucault hasta la cara del sensor. Durante las rutinas de puesta en marcha, la funda de posicionamiento externa maneja la profundidad de ajuste hasta que el sistema informa la validación de la tensión de entrehierro que coincide con el parámetro de línea base requerido de -10 VCC. La eliminación de la flexión mecánica de la funda mediante anclaje de metal sólido suprime la mezcla de energía resonante externa en la dinámica del rotor medida, asegurando la supresión de la diafonía entre puntas de sensor muy próximas.

Pautas de instalación en campo

• Integración de la rosca de montaje: Inserte la base principal de la carcasa en la caja del cubo de la máquina, confirmando un mínimo de 5 roscas completas de acoplamiento NPT para mantener la seguridad del límite de presión. Utilice selladores químicos de rosca para bloquear la migración de aceite lubricante.

• Calibración del transductor: Enrosque la sonda de proximidad en el manguito interno. Ajuste la tuerca de posición externa mientras monitorea el bucle de salida del transmisor de proximidad hasta que la validación de la tensión de entrehierro registre una línea base estable de -10 VCC en el punto central lineal.

• Conexión a tierra del conducto: Bloquee la configuración de la funda interna utilizando la tuerca de seguridad principal de compresión externa para evitar la deriva por las vibraciones de la carcasa. Dirija el cable de extensión interno fuera del puerto NPT de 3/4-14 a través de conductos flexibles sellados, manteniendo un gran radio de curvatura para evitar daños estructurales en el núcleo.

Preguntas Frecuentes

P: ¿Se puede volver a calibrar la sonda de proximidad interna mientras la máquina está funcionando bajo carga?

R: Sí. El diseño de ajuste externo 21000 aísla las presiones internas de la máquina, lo que permite al personal de campo desbloquear el conjunto de la funda, ajustar la profundidad de inserción para rectificar los objetivos de validación de la tensión de entrehierro y bloquear el sistema sin detener las operaciones.

P: ¿Cómo garantiza la geometría de esta carcasa una supresión óptima de la diafonía en grupos densos?

R: La carcasa de metal de paredes gruesas aísla las bobinas de la sonda activa de la radiación de campos electromagnéticos adyacentes. La conexión a tierra de la estructura de la carcasa al chasis de la máquina establece una barrera directa que mejora la supresión de la diafonía.

P: ¿Qué síntomas operativos sugieren una escala incorrecta de la sonda de corriente de Foucault?

R: La desalineación angular o el desplazamiento de la cara del sensor alteran la pendiente de la respuesta de salida. Esta alteración hace que el monitor muestre una deriva de la línea base de -10 VCC, lo que provoca anomalías de recorte al medir la dinámica del rotor de alta frecuencia.
