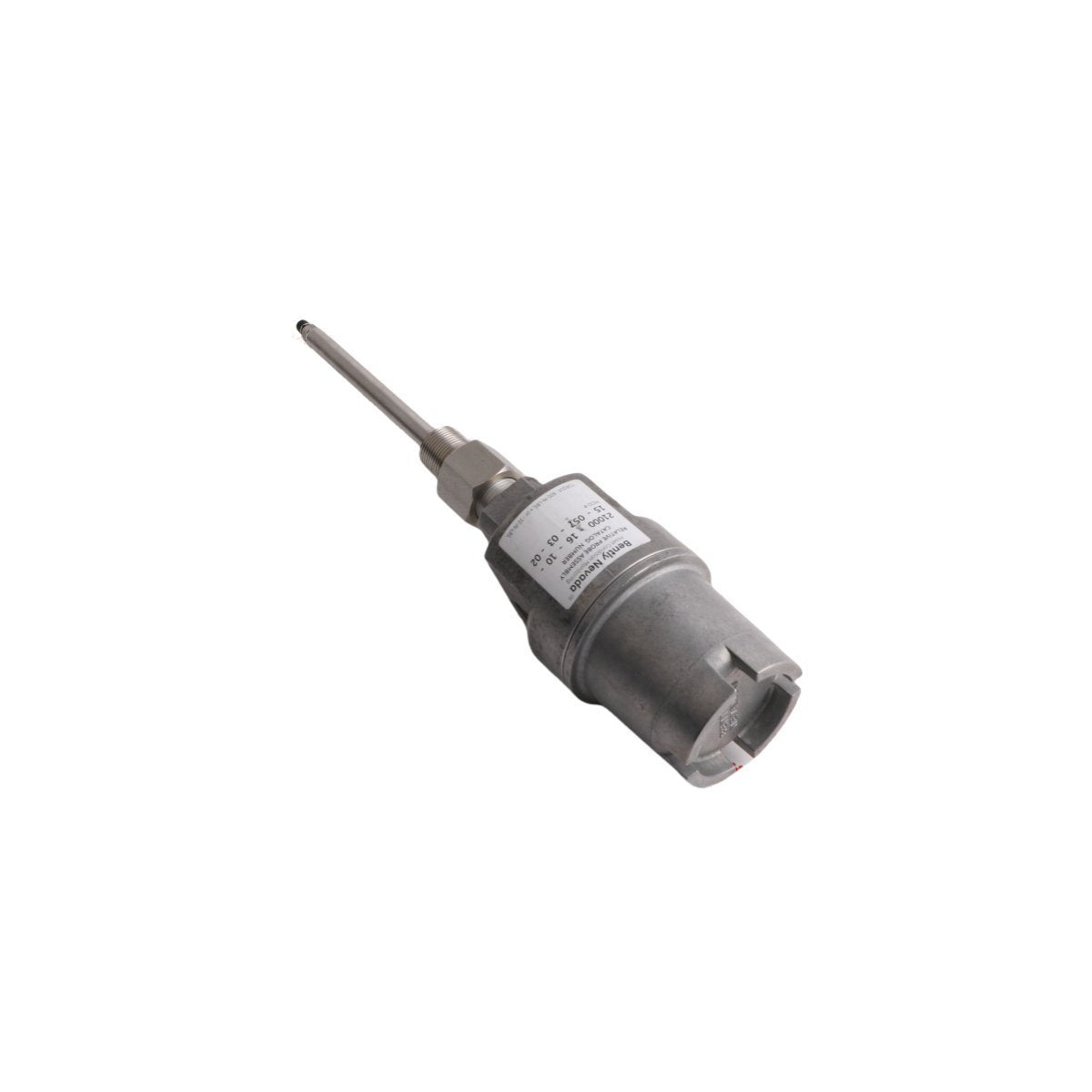

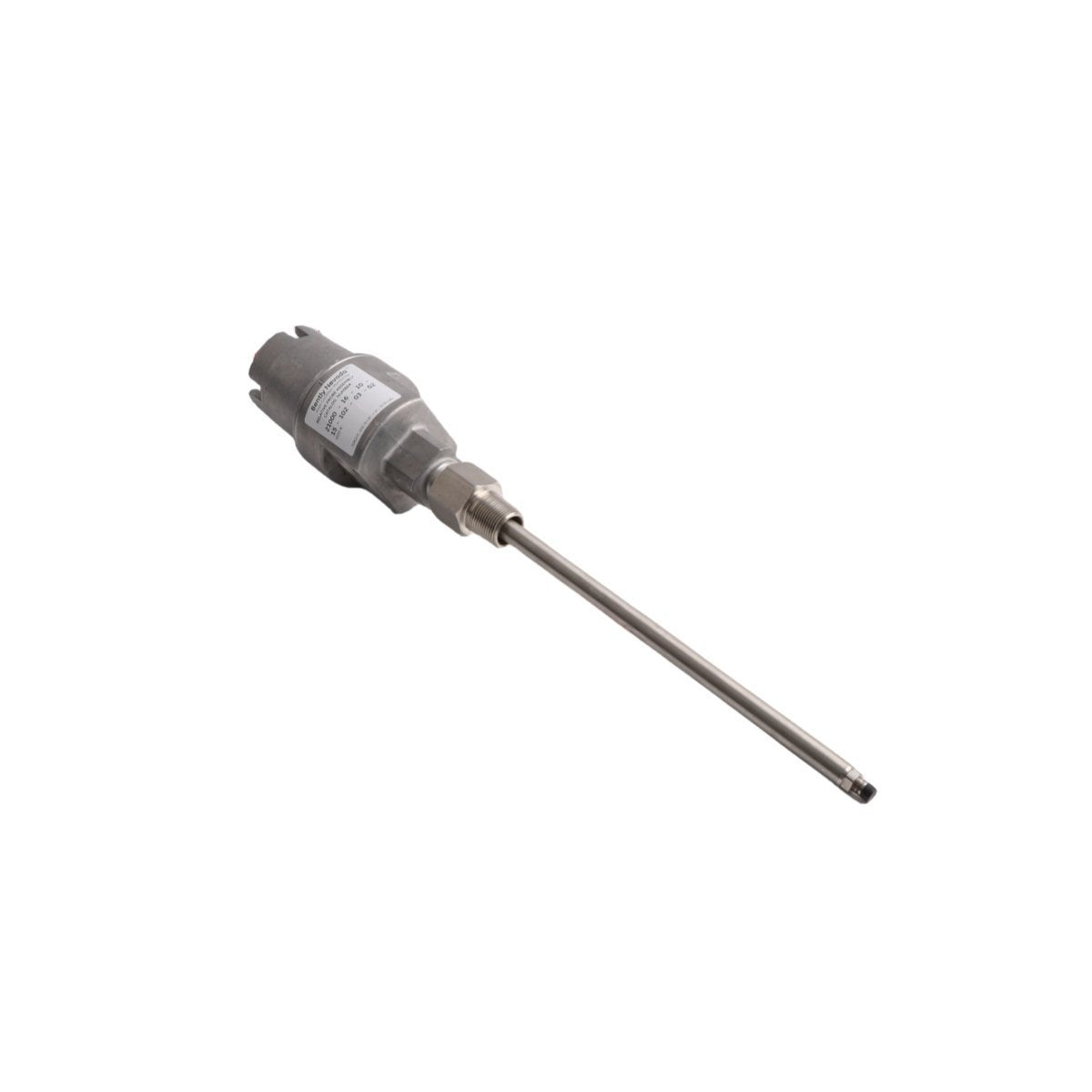

La Bently Nevada 21000-16-10-000-102-03-02, también catalogada como Conjuntos de Carcasas de Sondas de Proximidad 21000, funciona como un componente de hardware dedicado para el montaje externo y la protección ambiental de sondas de proximidad dentro de los sistemas de Instrumentación de Supervisión de Turbinas (TSI). La configuración del hardware permite la encapsulación mecánica y el posicionamiento externo de los transductores de proximidad con respecto a las piezas giratorias internas bajo presiones de funcionamiento directas.

Desglose del Sufijo

• 21000: Conjunto básico de carcasa de sonda de proximidad a prueba de explosiones.

• -16: Opción de tamaño de rosca de sonda (roscas 3/8-24 UNF).

• -10: Opción de conexión de conducto (disposición doble 1/2-14 NPT).

• -000: Opción de configuración de material (carcasa principal de aluminio anodizado).

• -102: Opción de longitud de inserción de manguito (10.2 pulgadas de longitud calibrada).

• -03: Clasificación de compuesto de junta tórica (sellos de Viton de fluorocarbono).

• -02: Kit de inclusión de hardware de montaje inverso.

Tabla de Datos Físicos y Mecánicos

Interfaz del Transductor y Calibración de la Dinámica del Eje

El seguimiento mecánico de la carcasa 21000-16-10-000-102-03-02 soporta métricas de escala de sondas de corriente de Foucault lineales en aleaciones de ferromateriales estándar. Al anclar la sonda interna 3/8-24 UNF de forma segura a la carcasa de la máquina, el conjunto amortigua las vibraciones estructurales que de otro modo degradarían las formas de onda dinámicas del rotor. Los grupos de campo ejecutan la validación de la tensión de la holgura (objetivos de -10 VDC) manipulando el manguito ajustable interno de 10.2 pulgadas sin romper la interfaz del fluido del proceso. Esto mantiene la claridad de la señal del bucle y evita la degradación del desplazamiento a tierra, satisfaciendo los requisitos de supresión de diafonía dentro de los canales de monitorización del rack 3500 correspondiente.

Aclaraciones Estructurales

P: ¿Cómo se comportan los sellos internos cuando se exponen a fluidos lubricantes sintéticos a temperaturas elevadas?

R: El sufijo -03 especifica juntas tóricas de Viton de fluorocarbono que mantienen la estabilidad estructural reticulada hasta +150 °C. Este compuesto sintético evita las fugas de gas de hidrocarburos y el arrastre de niebla a través de la columna del manguito de 10.2 pulgadas, manteniendo seca la unión de cableado externa.

P: ¿Permite esta carcasa el reemplazo de la sonda mientras la máquina está a velocidad de funcionamiento?

R: Sí, la disposición de doble sello concéntrico de Viton aísla la presión interna del bloque de cojinetes durante el desplazamiento del manguito. Los técnicos de campo pueden desbloquear el collar y extraer o reemplazar la sonda de proximidad sin detener el activo ni causar pérdida de aceite.

P: ¿Qué mecanismo evita que la resonancia estructural local distorsione las lecturas de vibración?

R: El diseño de carcasa de aluminio de paredes gruesas junto con una tuerca de bloqueo de compresión de alta resistencia proporciona un anclaje físico rígido. Esta arquitectura desplaza la frecuencia mecánica natural del conjunto fuera de las velocidades de funcionamiento estándar de la máquina, suprimiendo el ruido de vibración falso.

Protocolo de Instalación Mecánica

Monte la base principal de la carcasa en una almohadilla de máquina plana y mecanizada, orientada perpendicularmente al eje del eje dentro de 0.5 grados. Instale las líneas de conducto 1/2-14 NPT asegurando un mínimo de 5 roscas completas de acoplamiento para mantener la integridad a prueba de explosiones en áreas peligrosas. Cubra los sellos internos de Viton con una fina capa de aceite lubricante objetivo antes de insertar el manguito de 10.2 pulgadas para evitar daños en los bordes. Una vez que la validación de la tensión de la holgura alcance la línea de base objetivo de -10 VDC, bloquee el collar de compresión externo al cuerpo de la carcasa utilizando las especificaciones de torsión de fábrica estándar.

Contenido del Paquete de Adquisición

• 1 x Cuerpo exterior de la carcasa mecanizada Bently Nevada 21000

• 1 x Manguito portador de sonda ajustable de 10.2 pulgadas (listo para 3/8-24 UNF)

• 2 x Juntas tóricas internas de Viton de fluorocarbono

• 1 x Kit de hardware industrial de montaje inverso

• 1 x Tapa de protección roscada de aluminio externa

Estándares de Envío y Transporte

Tiempo de entrega: 2-7 días una vez finalizado el pago, enviado a través de sistemas de transporte global acelerados que incluyen DHL/FEDEX/UPS. Todos los módulos mecánicos se empaquetan dentro de láminas de embalaje industrial antiestáticas de alta resistencia y se encierran en fundas de espuma de polietileno de alta densidad ajustadas para proteger las superficies internas del manguito portador y las roscas de precisión de daños durante el tránsito.
