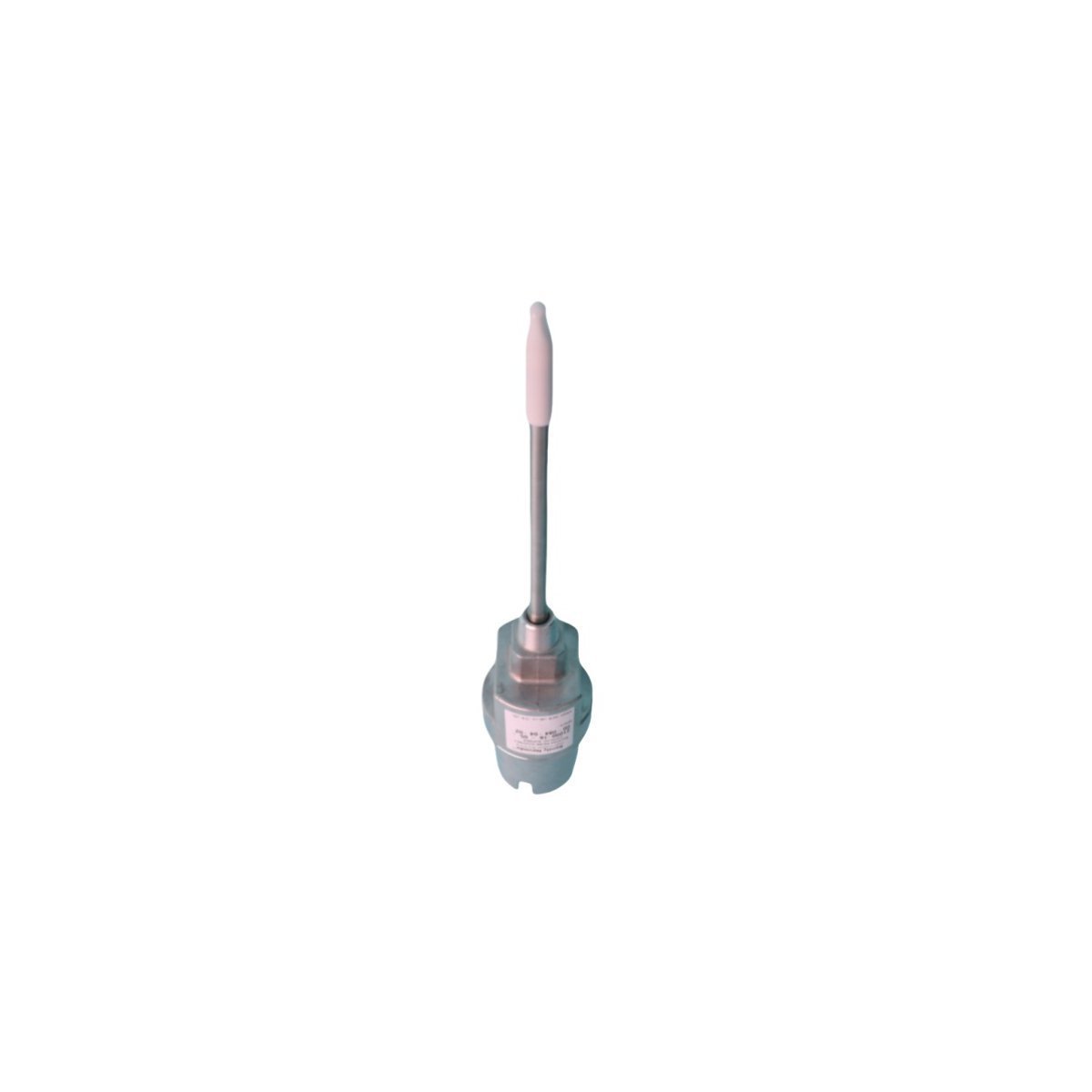

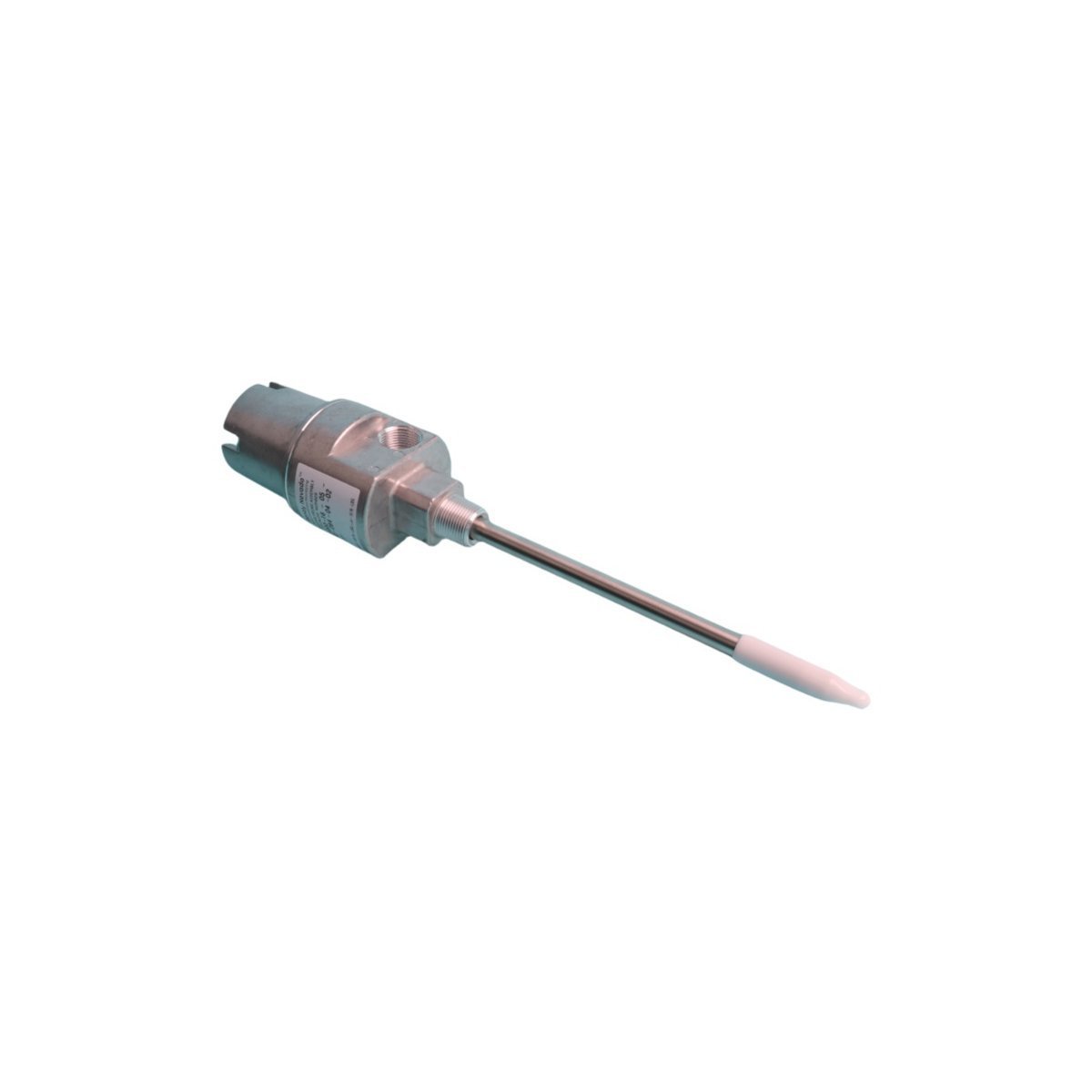

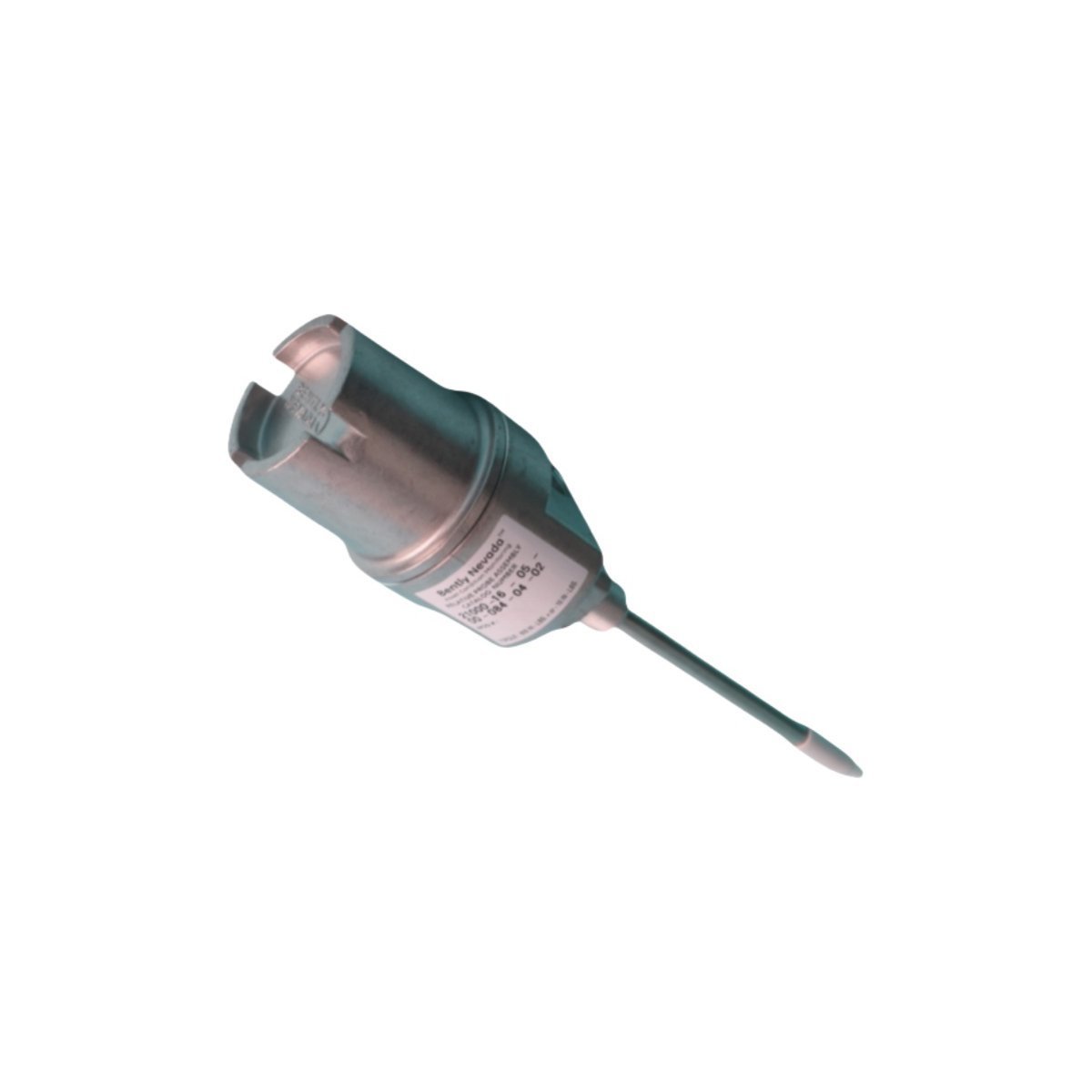

El Bently Nevada 21000-16-05-00-043-03-02, también catalogado como los conjuntos de carcasa de sonda de proximidad 21000, funciona como un componente de hardware dedicado para el posicionamiento físico y el aislamiento ambiental de los sensores de proximidad dentro de los conjuntos de carcasa de sonda de proximidad. La unidad proporciona una plataforma de montaje ajustable externamente, lo que permite la inserción, el ajuste de profundidad y la extracción de sondas de proximidad directamente a través del límite de la carcasa de la maquinaria mientras se mantiene la presión del proceso y la contención de fluidos.

Codificación de sufijo estructural

La combinación de sufijos alfanuméricos para esta configuración específica indica interfaces dimensionales y mecánicas fijas:

• 21000: Serie de productos base para conjuntos de carcasas de sondas de proximidad estándar.

• -16: Opción de sellado de cable a prueba de explosiones/ambiental.

• -05: Configuración de la conexión del conducto.

• -00: Especificación de conexión a prueba de explosiones.

• -043: Parámetro de longitud de la funda (que indica la dimensión nominal de la profundidad de inserción).

• -03: Opción de longitud total de la carcasa.

• -02: Código de designación de la rosca y el material de la carcasa.

Especificaciones de los parámetros de hardware

Calibración del transductor y supresión de la diafonía

El diseño arquitectónico de la carcasa Bently Nevada 21000-16-05-00-043-03-02 aísla directamente la sonda de proximidad de las tensiones estructurales externas que pueden degradar el escalado de la sonda de corriente de Foucault. Al proporcionar una alineación coaxial mecánica rígida en relación con el eje objetivo observado, evita que la resonancia estructural introduzca errores en los perfiles de dinámica del rotor de alta velocidad. Esta estabilidad mecánica garantiza una validación repetible del voltaje de espacio (objetivos de -10 VCC) durante las rutinas de calibración de referencia. Además, la construcción metálica continua de la carcasa crea una barrera electrostática efectiva, proporcionando supresión de la diafonía entre bucles de sensores de proximidad paralelos que funcionan dentro de conductos de instrumentación estructural compartidos.

Contenido del envío del paquete

• 1 conjunto de carcasa mecánica de la serie Bently Nevada 21000

• 1 módulo de prensaestopas de sellado interno

• 1 juego de arandelas de compresión

• 2 contratuercas hexagonales industriales pesadas

Protocolos de instalación en campo

1. Verifique que las roscas de acoplamiento del puerto de la carcasa de la máquina correspondan precisamente con la variante de sufijo de la carcasa (código -02) antes de la instalación.

2. Asegure un mínimo de 5 roscas completas de acoplamiento en la pared de la carcasa de la máquina para garantizar una contención adecuada del límite de presión mecánica.

3. Inserte la sonda de proximidad en el conjunto de la funda interna, teniendo cuidado de no raspar ni golpear la punta sensible de la sonda contra el orificio de la carcasa.

4. Realice una validación del voltaje de espacio en tiempo real (objetivos de -10 VCC) utilizando un voltímetro digital calibrado vinculado al monitor del sistema de transductor de proximidad mientras ajusta la profundidad de la funda externa.

5. Apriete las contratuercas hexagonales externas primarias al límite de torsión industrial especificado para asegurar la configuración de la profundidad de la sonda contra la vibración continua de la maquinaria.

Protocolo de envío y embalaje

Tiempo de entrega: 2-7 días una vez finalizado el pago, enviado a través de transportistas exprés globales como DHL, FEDEX o UPS. El componente se envía exclusivamente en embalajes industriales antiestáticos con aislamiento de espuma de alta densidad moldeada para proteger las roscas mecanizadas de precisión y las superficies de sellado internas de los golpes de tránsito y la oxidación atmosférica.

Preguntas frecuentes sobre el rendimiento técnico

P: ¿Cómo preserva esta carcasa la precisión de la escala de la sonda de corriente de Foucault en temperaturas de funcionamiento variables?

R: Los materiales de la carcasa se seleccionan por su estabilidad térmica, lo que limita las variaciones de expansión mecánica a lo largo del eje de inserción para garantizar que la distancia de la sonda al eje objetivo permanezca inalterada por los cambios de temperatura ambiente.

P: ¿Qué acciones evitan el desvío de aceite del proceso durante el ajuste mecánico en ciclos de funcionamiento dinámicos de la máquina?

R: El prensaestopas de compresión interno aísla la presión interna de la máquina, proporcionando un límite hermético durante el ajuste lineal de la funda de la sonda.

P: ¿Se requiere un kit de aislamiento eléctrico separado para evitar que los bucles de tierra degraden la supresión de la diafonía?

R: No. La ruta de conexión a tierra estructural se completa de forma nativa a través del acoplamiento de la rosca de la carcasa, estableciendo un potencial de referencia uniforme que maximiza la supresión de la diafonía sin modificaciones de cableado externas.
