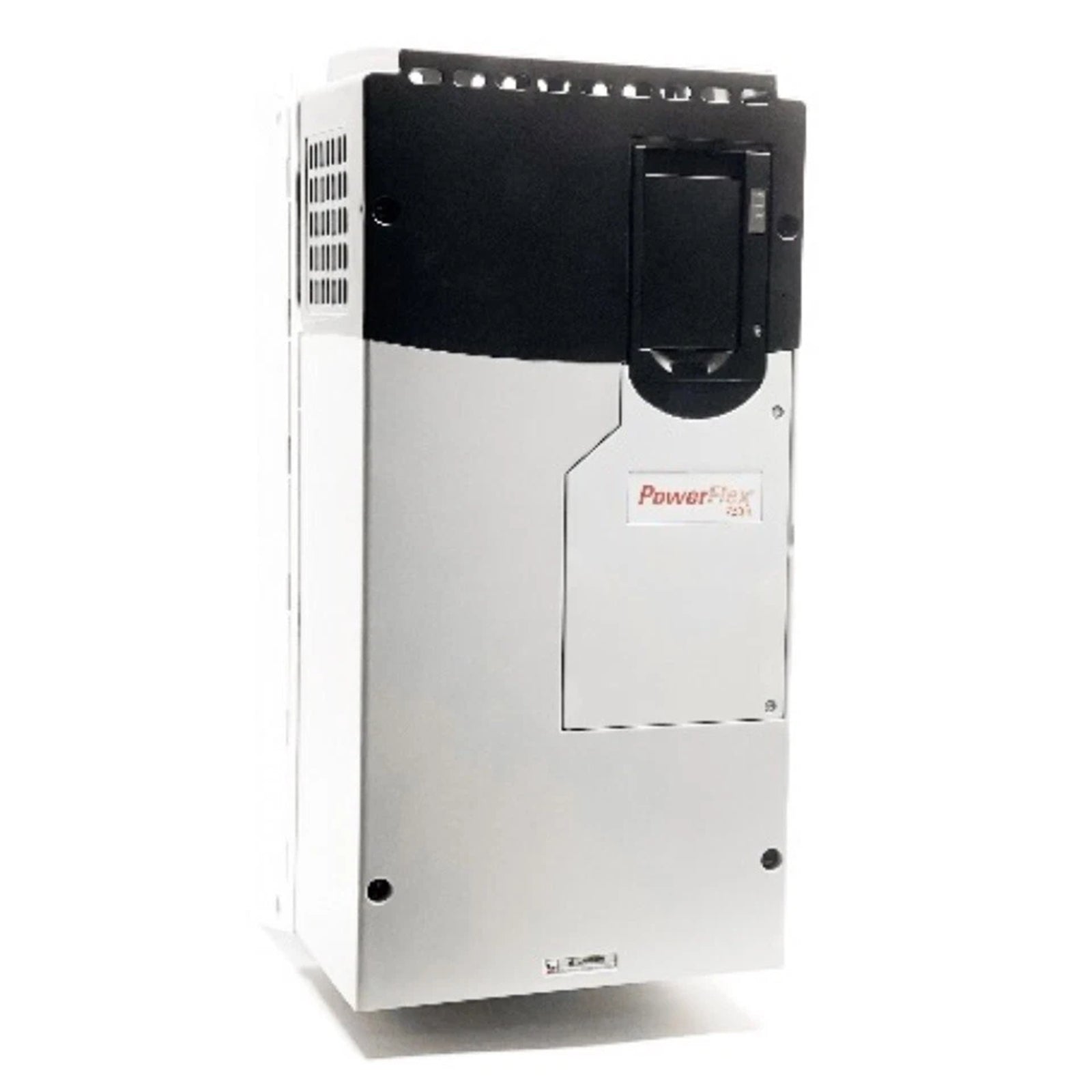

El Allen-Bradley 20F1AND248JA0NNNNN, también catalogado como 20F1AND248JA0NNNNN Variador de CA, funciona como un componente de hardware dedicado para el control de motor de frecuencia variable dentro de la plataforma de variadores PowerFlex 753. Proporciona control de motor trifásico a través de circuitos de precarga de entrada de CA, E/S embebidas y funciones de variador integradas para aplicaciones industriales de lazo cerrado y lazo abierto.

Identificación del producto

El número de catálogo completo 20F1AND248JA0NNNNN representa una configuración definida de fábrica del variador de CA Allen-Bradley PowerFlex 753. Los parámetros, incluyendo la clase de voltaje, el tipo de envolvente, el tamaño del marco, el filtrado EMC, el método de enfriamiento, la capacidad de frenado dinámico y la E/S integrada, se determinan por el número de catálogo completo. Los caracteres de sufijo individuales deben interpretarse de acuerdo con la documentación oficial de Allen-Bradley en lugar de separarse en códigos de opción independientes.

Especificaciones Técnicas

Compatibilidad de Firmware e Integración en Redes Industriales

Los variadores PowerFlex 753 admiten la integración dentro de arquitecturas de automatización Allen-Bradley a través de adaptadores de comunicación industrial opcionales y funciones de control embebidas. La compatibilidad de la revisión del firmware debe verificarse antes de reemplazar un variador existente o restaurar archivos de parámetros. La coincidencia de las revisiones de firmware ayuda a mantener la coherencia de la comunicación entre el variador, el controlador y el software de ingeniería. La configuración de red debe seguir el módulo de comunicación instalado dentro del sistema de variador.

Información para pedidos

El contenido del paquete normalmente incluye:

• 1 × Variador de CA PowerFlex 753 Allen-Bradley 20F1AND248JA0NNNNN

• 1 × E/S Embebidas instaladas de fábrica

• 1 × Configuración de filtro EMC integrado

• 1 × Transistor de frenado dinámico integrado

• 1 × Etiqueta de identificación del producto

• 1 × Documentación del fabricante (cuando se suministra)

Los accesorios opcionales pueden incluir:

• Módulo de Interfaz Humana (HIM)

• Adaptador de Comunicación EtherNet/IP

• Módulos de Expansión de E/S de Control

• Conjuntos de Resistencias de Freno

• Reactores de Línea

• Reactores de Salida

• Accesorios EMC

• Kits de Ventiladores de Refrigeración de Repuesto

Recomendaciones para la Instalación del Variador

Instalación Mecánica

• Instale el variador en la orientación vertical especificada por el fabricante.

• Mantenga un espacio libre suficiente por encima y por debajo del ventilador de refrigeración.

• Instálelo dentro de un gabinete adecuado para el entorno operativo.

• Mantenga los conductos de ventilación libres de acumulación de polvo.

Cableado de Alimentación

• Confirme que el voltaje de suministro coincide con la placa de identificación del variador.

• Aísle la energía entrante antes de realizar el cableado.

• Utilice conductores y dispositivos de protección con la clasificación adecuada.

• Conecte la tierra de protección antes de energizar el equipo.

• Separe los cables del motor de los cables de control siempre que sea práctico.

Cableado de Control

• Encamine el cableado de señal analógica y digital por separado de los conductores de alimentación.

• Conecte a tierra los blindajes de los cables según la estrategia de puesta a tierra del sistema.

• Verifique el par de apriete de los terminales antes de la puesta en marcha.

• Verifique las asignaciones de E/S embebidas antes de la descarga del controlador.

Puesta en Marcha

• Ingrese los datos de la placa de identificación del motor antes del arranque inicial.

• Confirme los parámetros de comunicación con el sistema de control.

• Verifique la configuración de frenado si se instala una resistencia externa.

• Realice pruebas funcionales antes de poner el variador en servicio de producción.

Preguntas Frecuentes

• ¿Se puede reemplazar el PowerFlex 753 mientras la alimentación de entrada permanece energizada?

  No. Desconecte completamente la alimentación entrante y permita que el bus de CC se descargue antes de realizar el mantenimiento o reemplazar el variador.

• ¿Este variador incluye E/S embebidas?

  Sí. El número de catálogo especificado se suministra con E/S embebidas instaladas de fábrica para funciones de control estándar.

• ¿Es importante la compatibilidad del firmware durante el reemplazo?

  Sí. Las revisiones de firmware deben coincidir con los requisitos del proyecto para mantener la compatibilidad de parámetros y el rendimiento de la comunicación.

• ¿Se pueden instalar módulos de comunicación adicionales?

  Sí. Se pueden instalar adaptadores de comunicación compatibles de acuerdo con las ranuras de opción disponibles y el diseño del sistema.

• ¿Se incluye el filtro EMC con este modelo?

  Sí. Esta configuración incluye una versión filtrada con el puente CM instalado de fábrica.

• ¿Puede el variador funcionar sin una resistencia de frenado externa?

  Sí. El transistor de freno dinámico integrado admite hardware de frenado externo cuando los requisitos de la aplicación demandan disipación de energía de frenado adicional.

• ¿Deben instalarse juntos los cables del motor y del codificador?

  No. El cableado de señal debe separarse del cableado de alimentación del motor para reducir la interferencia electromagnética.

• ¿Qué se debe verificar antes de la puesta en marcha de un variador de reemplazo?

  Verifique la revisión del firmware, la configuración de parámetros, los datos del motor, la configuración de comunicación, la puesta a tierra de protección y el cableado de campo antes de energizar el equipo.
