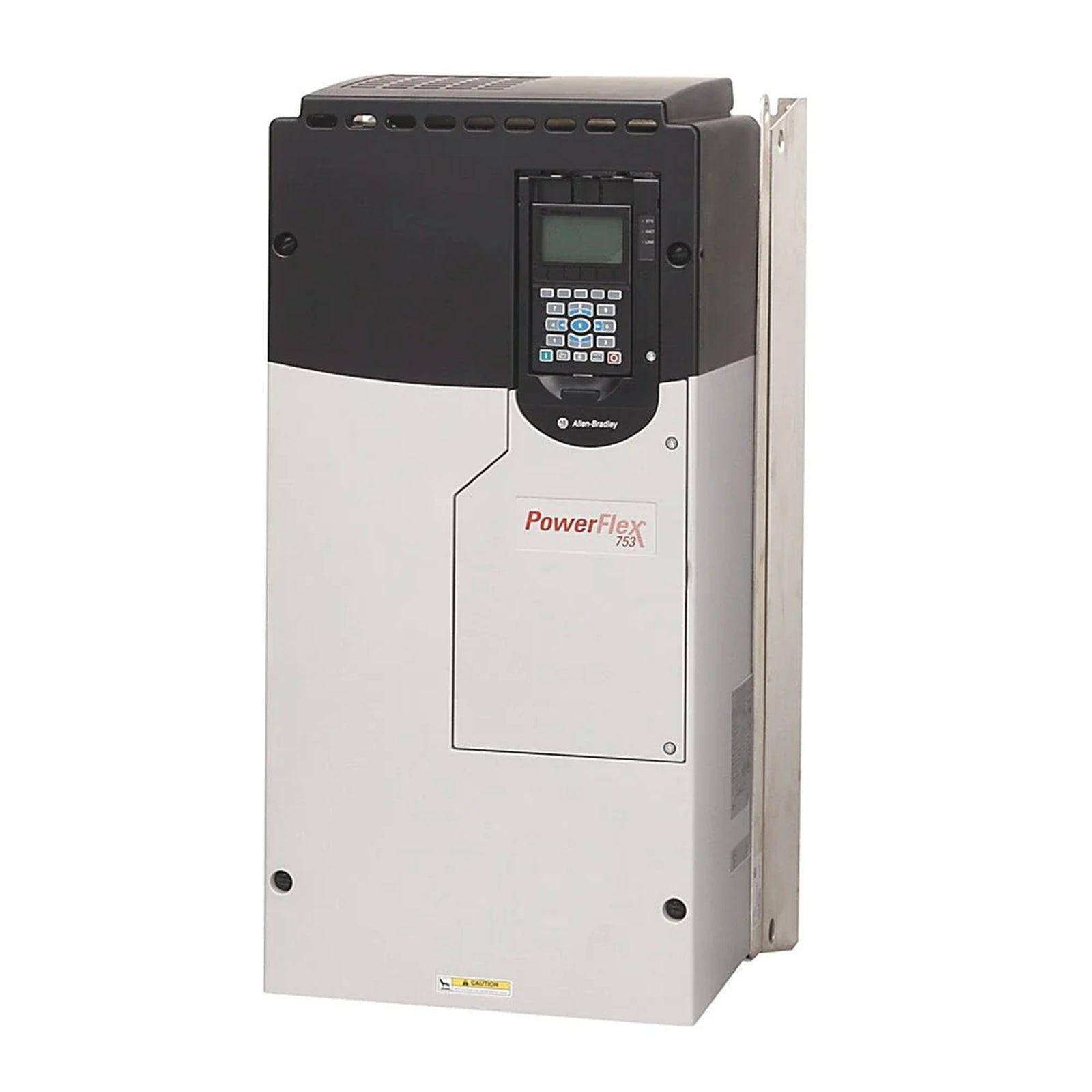

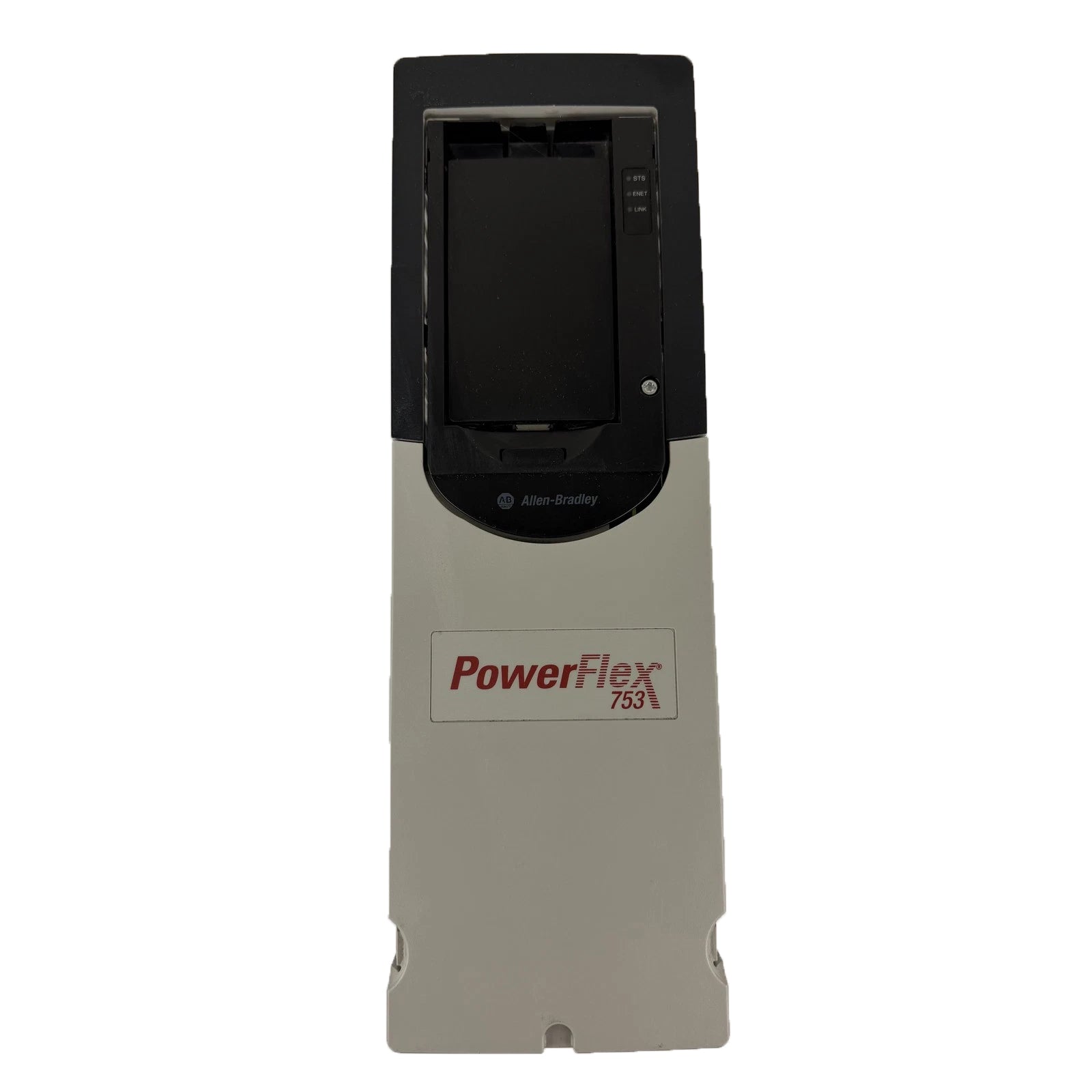

El Allen-Bradley 20F11NE052AA0NNNNN, también catalogado como el variador de CA PowerFlex 753, funciona como un componente de hardware dedicado para la regulación de velocidad y torsión de motores de inducción trifásicos dentro de las redes de automatización de fábrica.

Matriz de configuración de componentes internos

Arquitectura de red determinista y ejecución de firmware

El variador de frecuencia variable se conecta a las unidades de procesamiento host a través de canales de comunicación de bus de plano posterior de alta velocidad. Las redes deterministas, como las topologías EtherNet/IP, permiten el seguimiento de parámetros en tiempo real y la sincronización del variador. La compatibilidad con flash de firmware garantiza perfiles de ejecución de control unificados en todas las arquitecturas Logix conectadas, optimizando la escalabilidad de la densidad de E/S general.

Contenido del paquete de adquisición

• 1 variador de CA 20F11NE052AA0NNNNN

• 1 kit de componentes de instalación de bastidor 5

Procedimientos de instalación en campo

• Ubicación mecánica

  Monte el chasis abierto IP00 verticalmente dentro de un armario industrial. Mantenga los espacios libres designados alrededor del conjunto del disipador de calor para permitir las rutas de convección térmica estándar de refrigeración por aire.

• Terminación eléctrica

  Termine las líneas de entrada trifásicas en los bloques de terminales de alimentación. Si utiliza configuraciones de enlace de bus de CC común, conecte los cables directamente a los terminales de CC integrados.

• Restricciones de cableado

  Aísle los sistemas de cableado de bucle de control de bajo voltaje de las redes de distribución de entrada de alta potencia y los tendidos de línea de alimentación del motor utilizando conductos metálicos separados para evitar la diafonía electromagnética.

Verificación de la infraestructura de campo

• ¿Es esta configuración de variador intercambiable en caliente?

  No, esta variante de hardware de alimentación no se puede extraer ni conectar mientras las líneas de tensión de la fuente están activas. El circuito de entrada eléctrica debe desenergizarse completamente antes de la interfaz de terminal estructural.

• ¿Este modelo contiene un transistor de frenado dinámico interno?

  Sí, este diseño de hardware del dispositivo incluye un transistor de frenado dinámico interno incorporado. La ejecución del frenado dinámico requiere resistencias de disipación de potencia externas coincidentes conectadas a los terminales del dispositivo.

• ¿Cuál es la clasificación ambiental del envolvente?

  La estructura del modelo presenta una clasificación de índice de protección IP00, que requiere un ensamblaje completo en un panel de envolvente industrial secundario para cumplir con los estándares IP20 o NEMA independientes.

• ¿Puede este modelo interactuar directamente con un sistema de bus de CC común?

  Sí, este diseño específico del módulo de conversión de energía incluye tanto entradas de CA estándar como terminales de enlace de CC separados para admitir configuraciones de distribución de bus de CC común de múltiples variadores directos.

• ¿Cómo se utiliza el puente del filtro de modo común?

  Esta opción de variador se fabrica sin un enlace de puente de modo común. La estructura de conexión de la red de filtros de condensadores debe abordarse utilizando componentes de filtrado externos en el lado de la línea.

• ¿Qué método de enfriamiento utiliza esta configuración de bastidor?

  La gestión de la disipación térmica en los componentes electrónicos internos se mantiene mediante convección de aire forzado que fluye a través de los canales del módulo de bastidor dedicados.

• ¿Cómo afecta la compatibilidad del flash de firmware al funcionamiento?

  La configuración del firmware del módulo de control del variador debe alinearse con precisión con los archivos de perfil del controlador activo para garantizar la verificación de la estructura de datos durante los bucles de tiempo de ejecución.

• ¿Cuál es la corriente nominal continua máxima para este dispositivo?

  La sección de alimentación del dispositivo está estructurada para manejar una corriente de salida continua máxima de 52 amperios bajo los requisitos de funcionamiento nominales completos.
