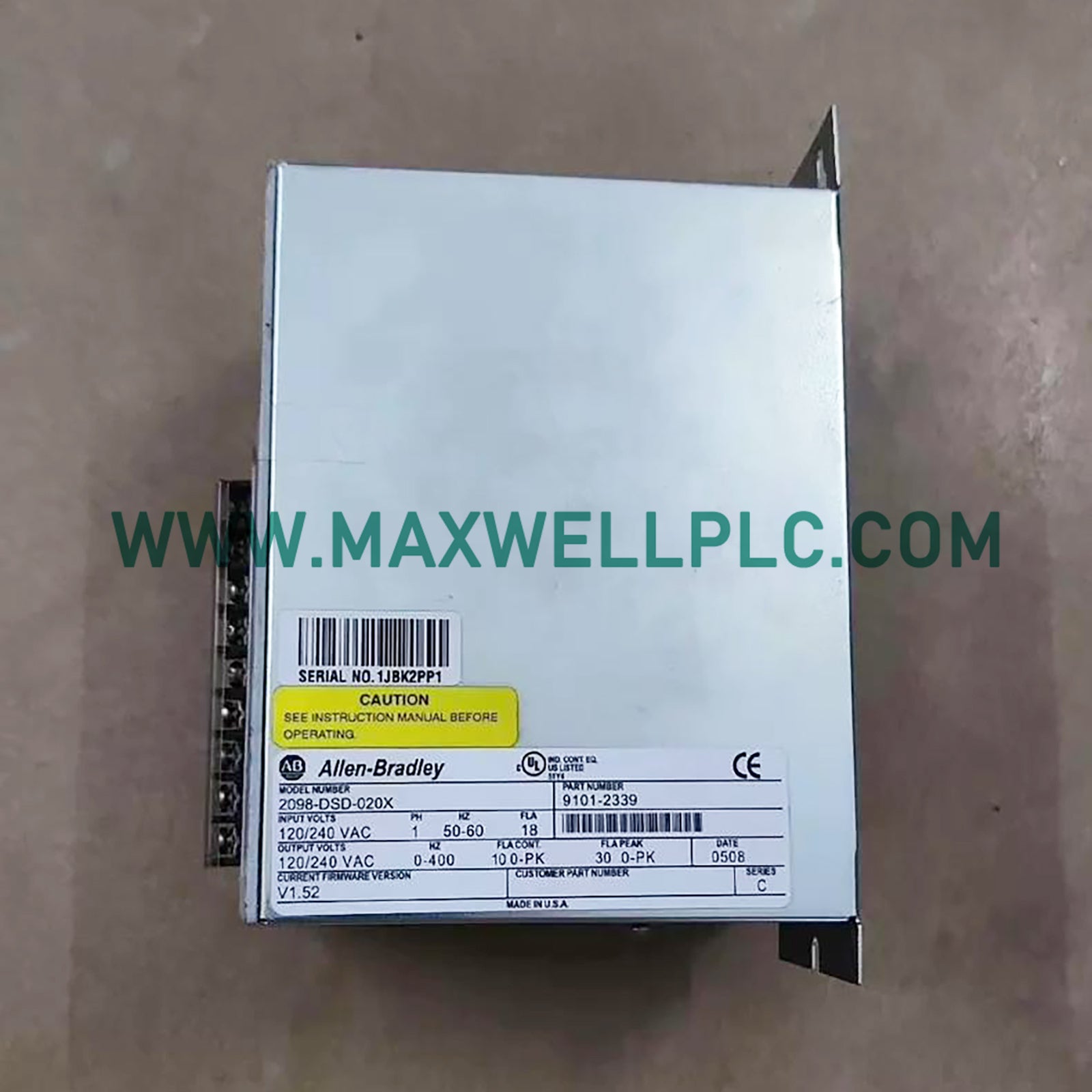

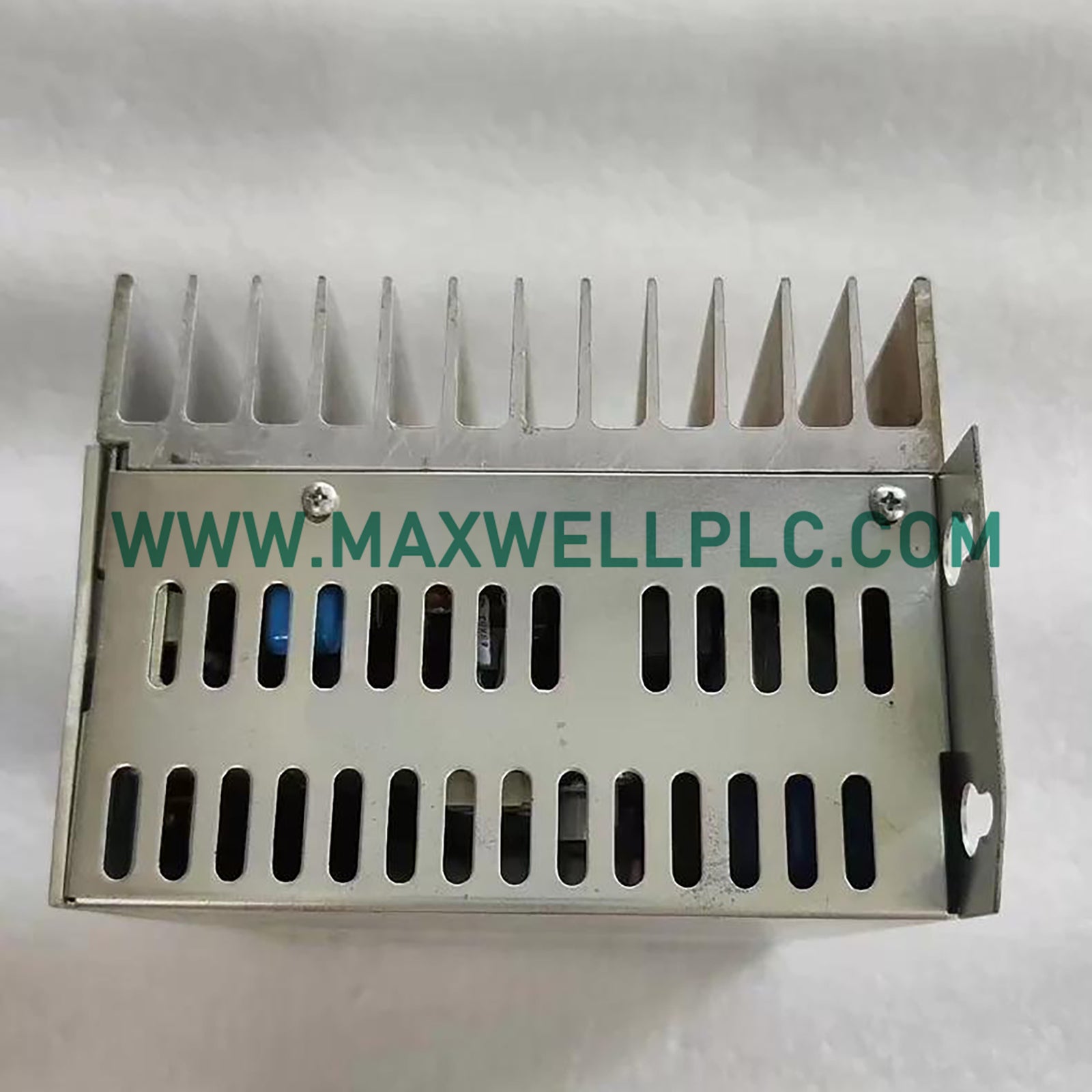

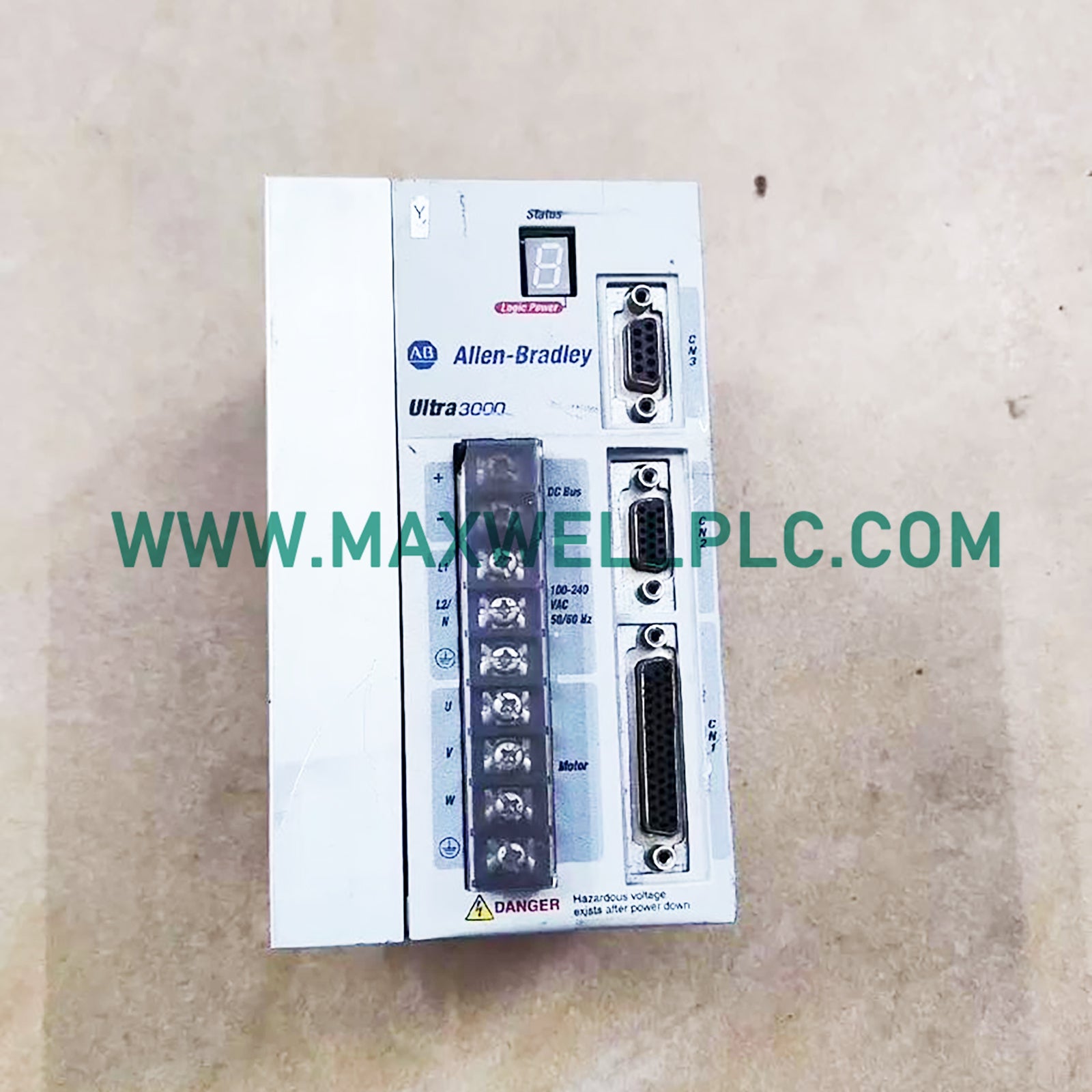

El Allen-Bradley 2098-DSD-020X, también catalogado como el servoaccionamiento Ultra 3000, funciona como un componente de hardware dedicado para el perfilado y posicionamiento de movimiento de bucle cerrado dentro de plataformas de control de redes industriales.

Parámetros físicos y eléctricos

Arquitectura de red determinista y ejecución de firmware

La unidad de servomotor digital procesa las trayectorias de movimiento a través del puerto de red integrado, estableciendo una interfaz de comunicación determinista en tiempo real con las unidades host. Los parámetros del bucle de sincronización de alta velocidad rigen las matrices de corriente, velocidad y posicionamiento. La compatibilidad del firmware flash interno garantiza la ejecución continua del bucle de seguimiento con baja fluctuación, lo que facilita el ajuste preciso del eje y la escala de densidad de E/S.

Contenido del paquete de adquisición

• 1 servoaccionamiento 2098-DSD-020X

Procedimientos de instalación en campo

• Ubicación mecánica

  Monte la unidad verticalmente dentro de una caja industrial por debajo de los 1000 m de altitud para evitar la reducción de potencia. Asegure los bordes de separación física adecuados alrededor de las vías de escape internas para manejar la disipación térmica.

• Terminación eléctrica

  Termine la entrada de línea de CA monofásica en los bloques de terminales de alimentación principal. Dirija la fuente de alimentación lógica auxiliar externa de 12/24 VCC a través de circuitos aislados separados para mantener la memoria del bucle de seguimiento durante las caídas de tensión.

• Restricciones de cableado

  Dirija las señales de retroalimentación de los codificadores incrementales o seno/coseno a través de rutas de par trenzado blindado distintas de los conductores de alimentación del motor de alta corriente para suprimir la diafonía del campo electromagnético.

Verificación de la infraestructura de campo

• ¿Esta configuración de servomotor es de intercambio en caliente?

  No, el módulo no se puede extraer ni insertar en los puntos de terminación de alimentación mientras la línea de entrada o el bus de CC común estén energizados.

• ¿Qué interfaz de comunicación está integrada en este módulo?

  Este perfil de hardware se coordina con las arquitecturas de control a través de una interfaz de canal de red DeviceNet integrada.

• ¿Este dispositivo requiere un transformador de aislamiento externo?

  No, el diseño eléctrico permite el funcionamiento directo en perfiles de voltaje de línea coincidentes sin hardware de transformador de aislamiento obligatorio.

• ¿Cuáles son los límites de funcionamiento de la humedad relativa?

  La electrónica de potencia interna está clasificada para funcionar entre el 5 y el 95% de humedad relativa, siempre que no haya condensación dentro del chasis.

• ¿Cómo se debe implementar la fuente de alimentación lógica auxiliar?

  La unidad utiliza una entrada de fuente de alimentación auxiliar externa de 12/24 VCC para mantener el seguimiento de la red cuando se aísla la alimentación de la línea principal.

• ¿Qué sucede si el cableado de retroalimentación del codificador se enruta con los cables del motor?

  La conexión en paralelo de las líneas de señal con las rutas de alimentación de alto voltaje induce interferencias electromagnéticas, lo que corrompe los bucles de seguimiento y la precisión de la posición.

• ¿Qué tipos de sensores de retroalimentación son compatibles?

  La interfaz del codificador maneja directamente las señales de seguimiento posicional de las unidades de codificador externas incrementales y seno/coseno.

• ¿Cómo se sincronizan las estructuras de firmware durante el reemplazo?

  El componente del variador de reemplazo debe coincidir con el conjunto de parámetros de generación de firmware del eje host original para evitar errores de control de inicialización.
