Descripción general del producto

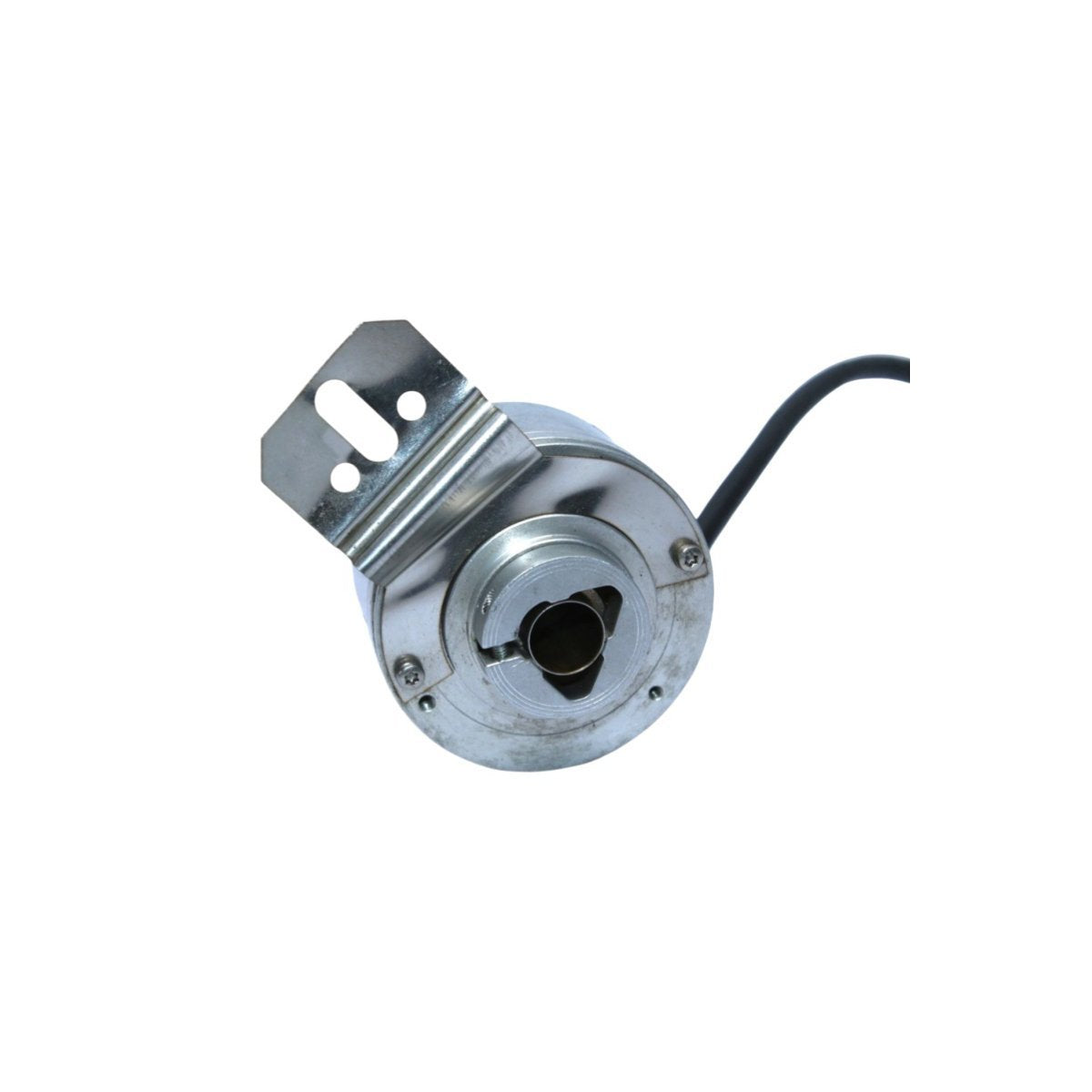

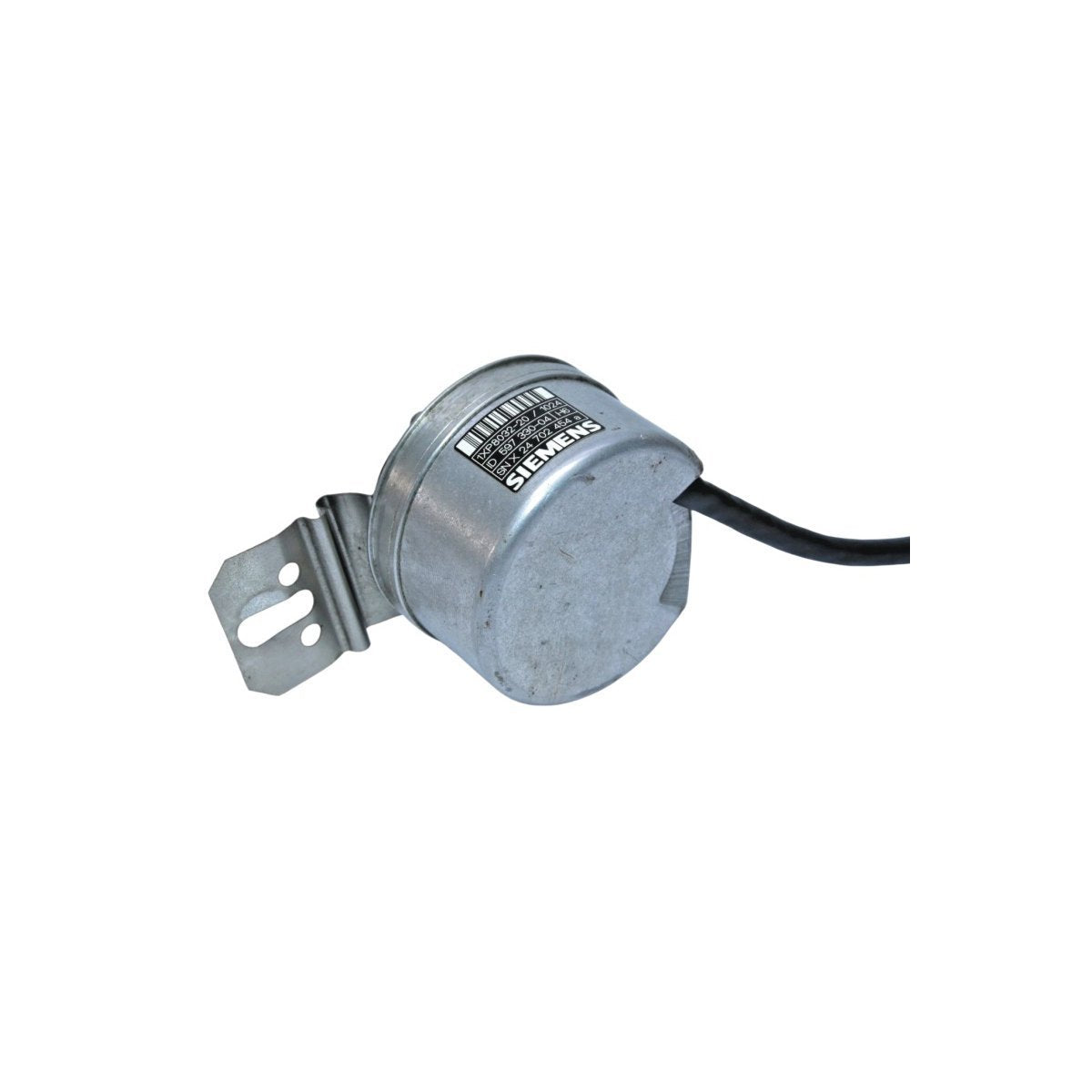

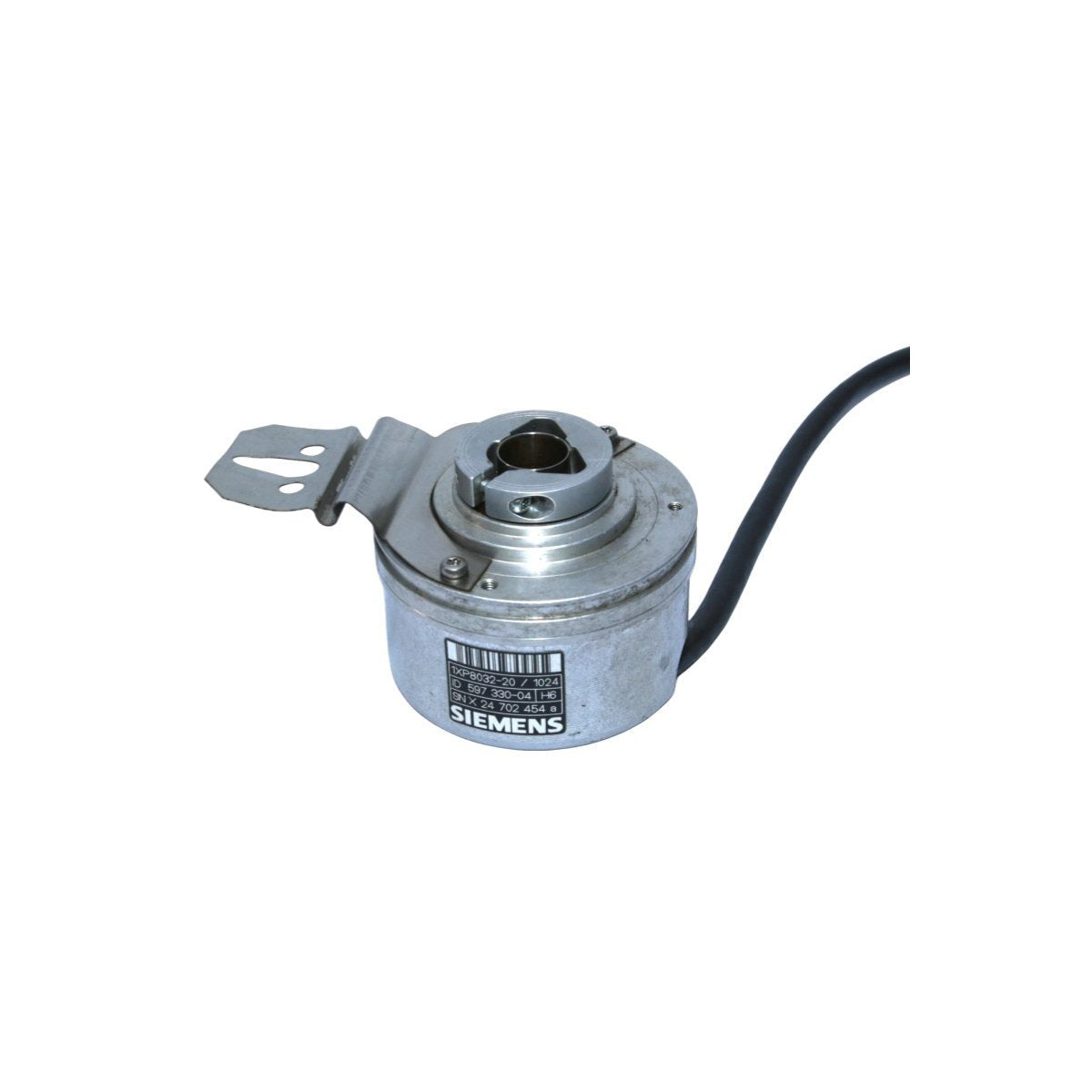

El Siemens 1XP8032-20/1024 es un codificador rotatorio incremental HTL (High-Threshold Logic) de alta resolución, diseñado específicamente para una retroalimentación precisa de velocidad y posición en sistemas de motores industriales. Sirviendo como un componente de reemplazo crítico para los sistemas Siemens Simotics y los variadores de automatización general, este codificador convierte la rotación mecánica en señales de pulso eléctricas precisas. Con una resolución de 1024 pulsos por revolución, proporciona la granularidad requerida para un control de movimiento sofisticado, asegurando que los sistemas PLC centralizados puedan monitorear la velocidad del eje y la posición angular con extrema precisión. Su robusta tecnología de detección óptica está diseñada para mantener la integridad de la señal incluso en entornos caracterizados por vibraciones mecánicas y fluctuaciones térmicas.

Diseño físico y propiedades mecánicas

Construido según los exigentes estándares de ingeniería alemana, este codificador cuenta con una carcasa robusta y rodamientos internos especializados para garantizar una larga vida útil.

• Resolución de pulso: 1024 pulsos por revolución (PPR)

• Salida de señal: HTL (Push-Pull)

• Voltaje de funcionamiento: 10V a 30V CC

• Tipo de conexión: Conector radial (integrado en la carcasa)

• Principio de detección: Óptico, escaneo sin contacto

• Interfaz del eje: Diseño de eje hueco para montaje directo en motor

• Protección de la carcasa: Diseñado para entornos con alta protección IP y con polvo

• Dimensiones del producto: 83.8 cm x 5.1 cm x 2.5 cm

• Peso neto: 0.35 kg

• Peso bruto de envío: 0.95 kg

• Origen de fabricación: Alemania

Implementación industrial y funciones de retroalimentación del motor

Regulación dinámica de la velocidad del motorEl 1XP8032-20/1024 se utiliza principalmente en el extremo no motriz de los motores de CA y CC para proporcionar datos de velocidad en tiempo real a los convertidores de frecuencia (VFD). En aplicaciones como las fábricas de papel o el hilado textil, donde se requiere una tensión constante, este codificador permite que el accionamiento ajuste el par instantáneamente para compensar las variaciones de carga.

Manejo automatizado de materialesEn la logística y el almacenamiento a gran escala, este codificador se monta en los motores de accionamiento de los transportadores para rastrear la posición exacta de las mercancías. Al enviar 1024 pulsos por vuelta al controlador, el sistema puede lograr una precisión de posicionamiento de submilímetros, lo cual es esencial para la recolección robótica y la clasificación de alta velocidad.

Elevación y grúas de servicio pesadoPara los sistemas de polipastos y grúas pórtico, el 1XP8032-20/1024 proporciona un circuito de retroalimentación crítico para evitar la deriva de la carga. El nivel de señal HTL es particularmente ventajoso en estos entornos, ya que ofrece una alta inmunidad al ruido, lo que permite que la señal de posición viaje a lo largo de cables largos sin verse comprometida por la interferencia electromagnética de los cables de motor grandes.

Mecanizado y retroadaptación CNCEsta unidad sirve como un repuesto de alta gama para husillos CNC y mesas giratorias. Su capacidad para soportar un funcionamiento continuo a altas RPM mientras mantiene una salida de pulso repetible lo convierte en una opción preferida para entornos de mecanizado de precisión donde el tiempo de inactividad por fallas del codificador debe minimizarse.
