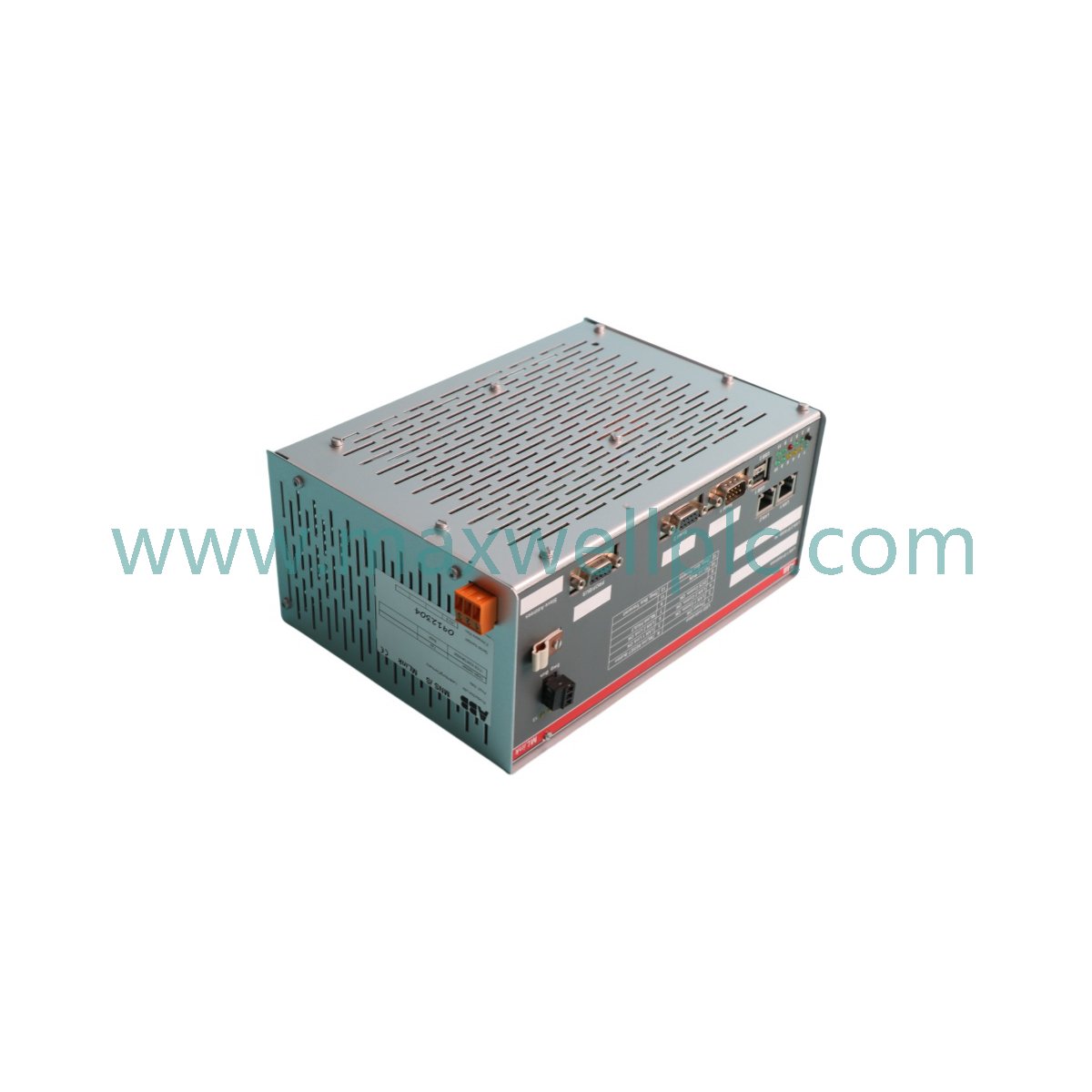

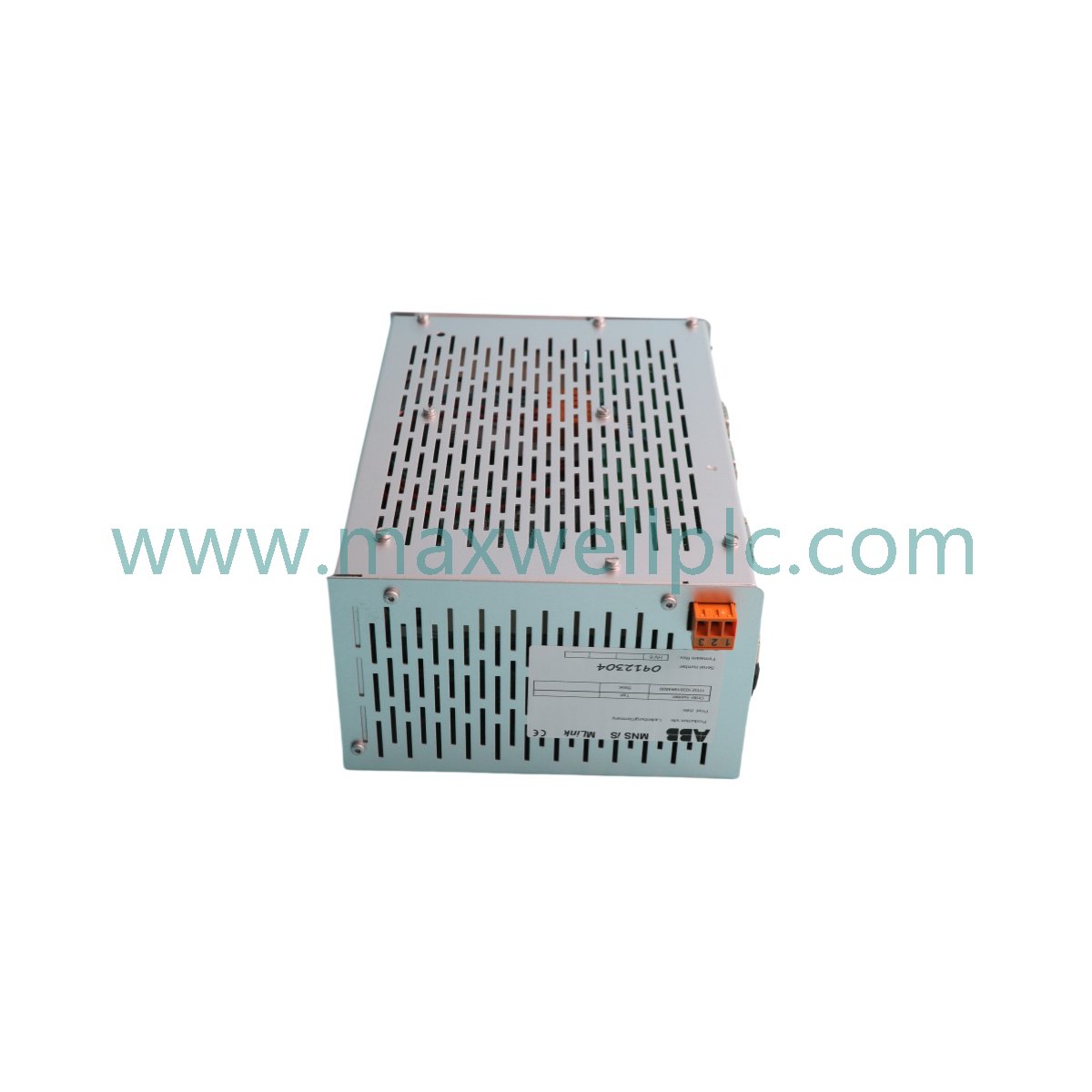

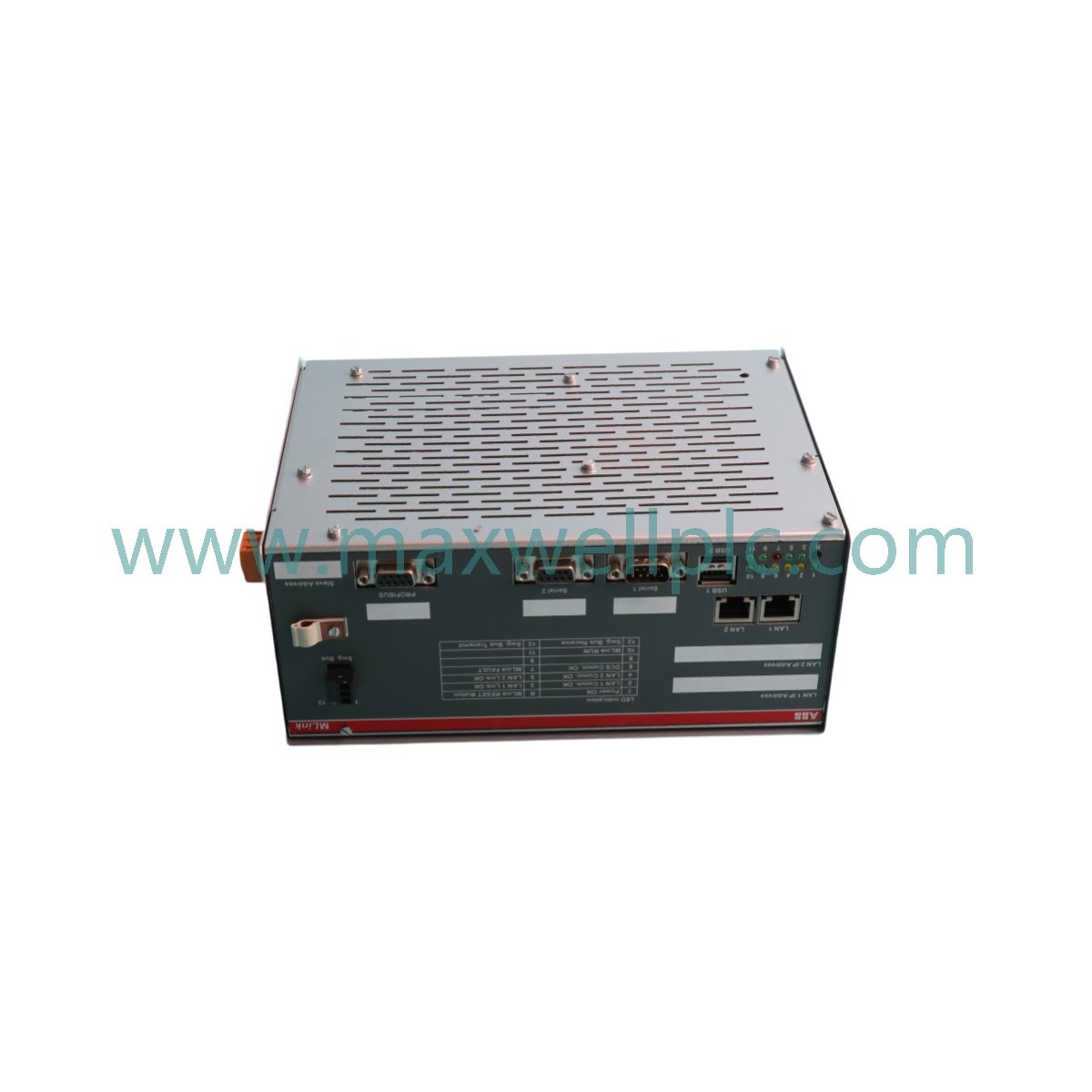

Configurado para la traducción de señales y la distribución de energía en arquitecturas DCS, el ABB 1TGE102019R4800 (Módulo de Interfaces 1TGE102019R4800) proporciona una ejecución física/eléctrica directa. Este módulo integra los protocolos Modbus RTU (a través de RS485) y Modbus TCP/IP (a través de Ethernet), lo que permite la comunicación bidireccional entre los dispositivos de campo y los controladores anfitriones. Convierte la energía entrante en una salida regulada de 24 VCC mientras mantiene un aislamiento de 1500 VCA para proteger contra bucles de tierra y transitorios. El hardware facilita el intercambio de datos determinista a 10/100 Mbps, lo que garantiza la compatibilidad con los requisitos de redes industriales estándar.

Identificación del hardware

El 1TGE102019R4800 es un componente de interfaz discreto. No se proporcionan subsufijos de hardware configurables ni variaciones modulares para este número de pieza específico.

Especificaciones del hardware

Integración de control industrial

El módulo está diseñado para operar dentro de entornos ABB PLC y DCS, donde se requiere la velocidad de comunicación del bus de la placa posterior y el escalado de la densidad de E/S para mantener la sincronización del sistema. Admite la compatibilidad con la actualización del firmware para permitir actualizaciones de las pilas de comunicación y la lógica de manejo de protocolos. La integración de redes deterministas garantiza que las latencias de conversión de protocolo se mantengan dentro de los límites definidos para el control de procesos de alta velocidad. La lógica del módulo incluye registros de diagnóstico accesibles a través de Modbus para facilitar la supervisión del estado del enlace de comunicación y los rieles de voltaje internos.

Información para pedidos

• Módulo de Interfaces 1TGE102019R4800

• Embalaje con protección estática

• Documentación técnica/manual

• No incluye cables de alimentación externos ni cables de conexión de comunicación

Pautas de instalación en campo

• Montaje: Utilice el montaje estándar en riel DIN; asegúrese de que la unidad esté firmemente encajada en el riel para mantener la estabilidad estructural.

• Conexión a tierra: Conecte el terminal de tierra del chasis al bus de tierra del gabinete principal utilizando un conductor de baja impedancia para cumplir con los requisitos de protección contra sobretensiones.

• Cableado: Asegúrese de que las líneas RS485 A/B estén terminadas con una resistencia de 120 ohmios en ambos extremos del bus físico para evitar reflejos de señal.

• Separación: Enrute los cables Ethernet y RS485 al menos a 10 cm de distancia de las líneas de alimentación de CA de alto voltaje para reducir el acoplamiento de ruido electromagnético.

• Entorno: Instale en un ambiente limpio para asegurar la disipación de calor a través de la carcasa del módulo, manteniendo las rejillas de ventilación despejadas.

Preguntas frecuentes

• P: ¿El módulo admite el comportamiento de conexión en caliente?

• R: No, el sistema debe desenergizarse antes de retirar o instalar el módulo para evitar daños eléctricos al bus de comunicación y a la interfaz de la placa posterior.

• P: ¿Cuál es la capacidad de carga máxima para la salida de 24 VCC?

• R: La capacidad de salida está limitada por el presupuesto de energía nominal del módulo; verifique el consumo de corriente de los dispositivos de campo conectados con las especificaciones de la placa de identificación del módulo.

• P: ¿Cómo se configura la dirección IP?

• R: Los parámetros de red para el puerto Modbus TCP/IP se configuran a través del software del sistema o la interfaz de diagnóstico integrada durante la puesta en marcha.

• P: ¿Se pueden usar RS485 y Ethernet simultáneamente?

• R: Sí, el módulo está diseñado para puentear datos entre las redes Modbus RTU (RS485) y Modbus TCP/IP (Ethernet) simultáneamente.

• P: ¿El puerto Ethernet es de auto-negociación?

• R: Sí, el puerto de 10/100 Mbps admite la auto-negociación para la configuración de dúplex y velocidad según las capacidades del conmutador de red conectado.

• P: ¿El módulo requiere mantenimiento periódico del firmware?

• R: El firmware solo debe actualizarse si el software de gestión del sistema identifica mejoras específicas de compatibilidad o estabilidad del protocolo.

• P: ¿Cuál es el propósito del aislamiento de 1500 VCA?

• R: La barrera de aislamiento separa los circuitos de señalización del lado del campo de la lógica interna del sistema, evitando que las sobretensiones de alto voltaje causen daños al equipo.

• P: ¿Está aislado el puerto RS485?

• R: Sí, la interfaz RS485 está aislada eléctricamente para evitar diferencias de potencial de tierra entre los nodos de campo remotos y el gabinete de control.
