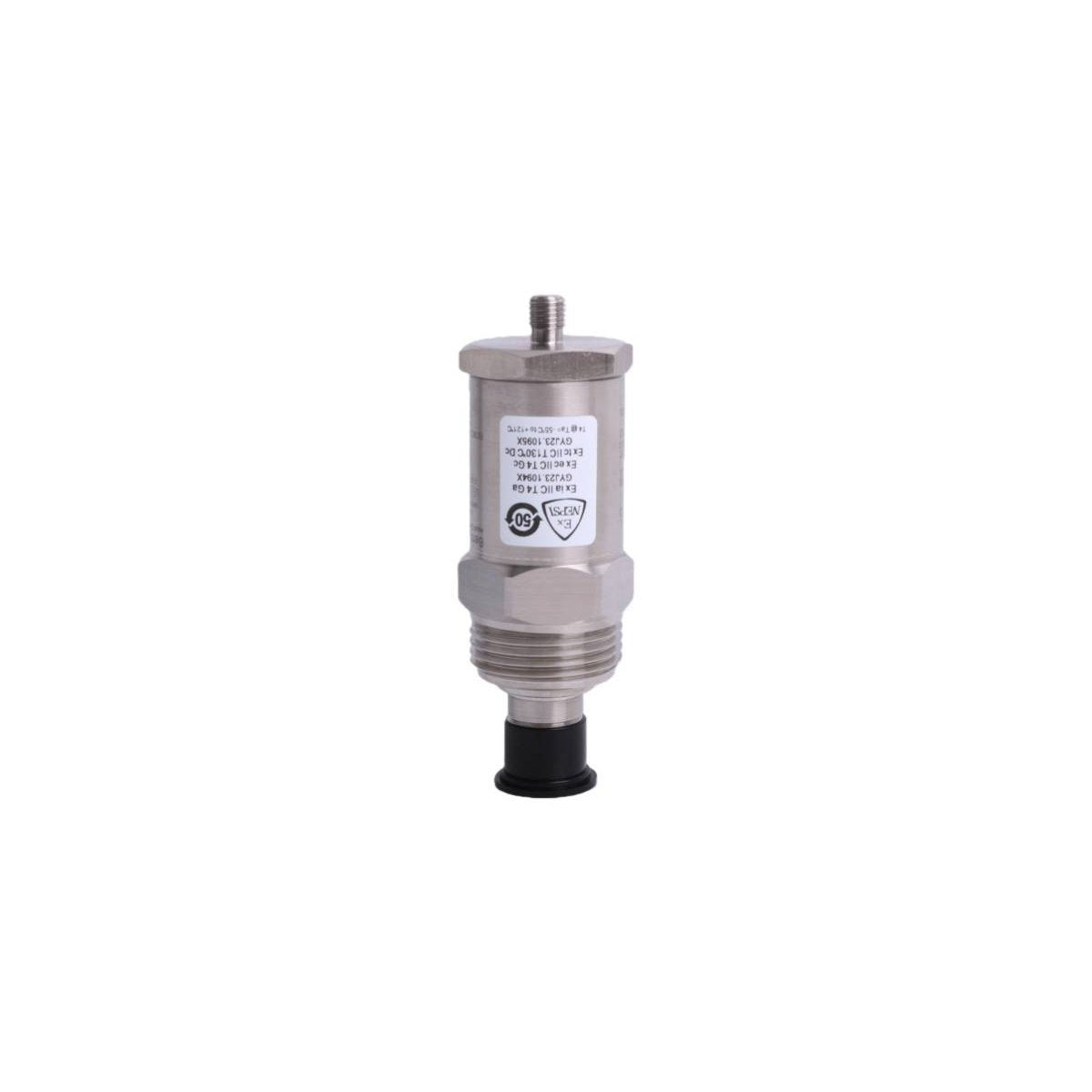

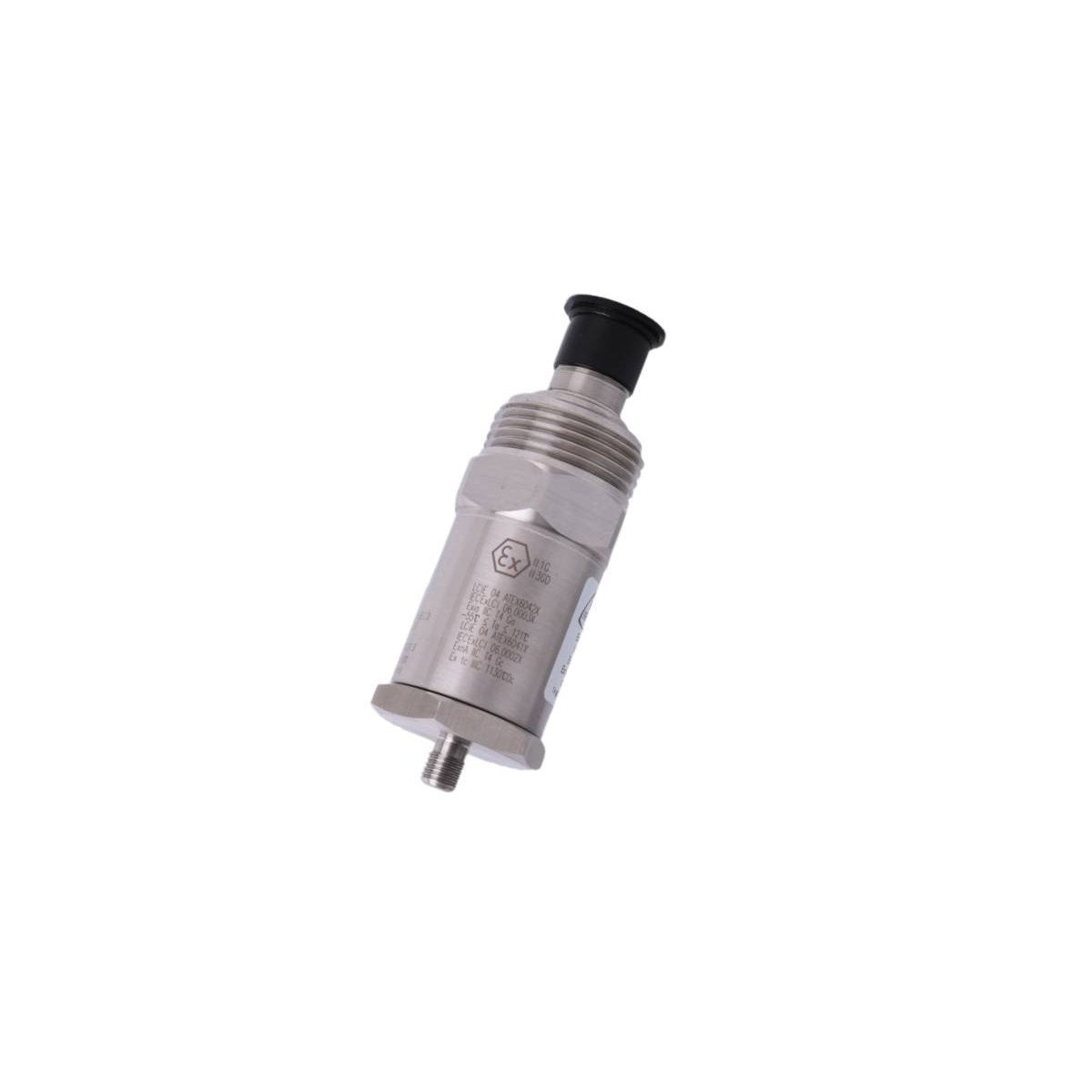

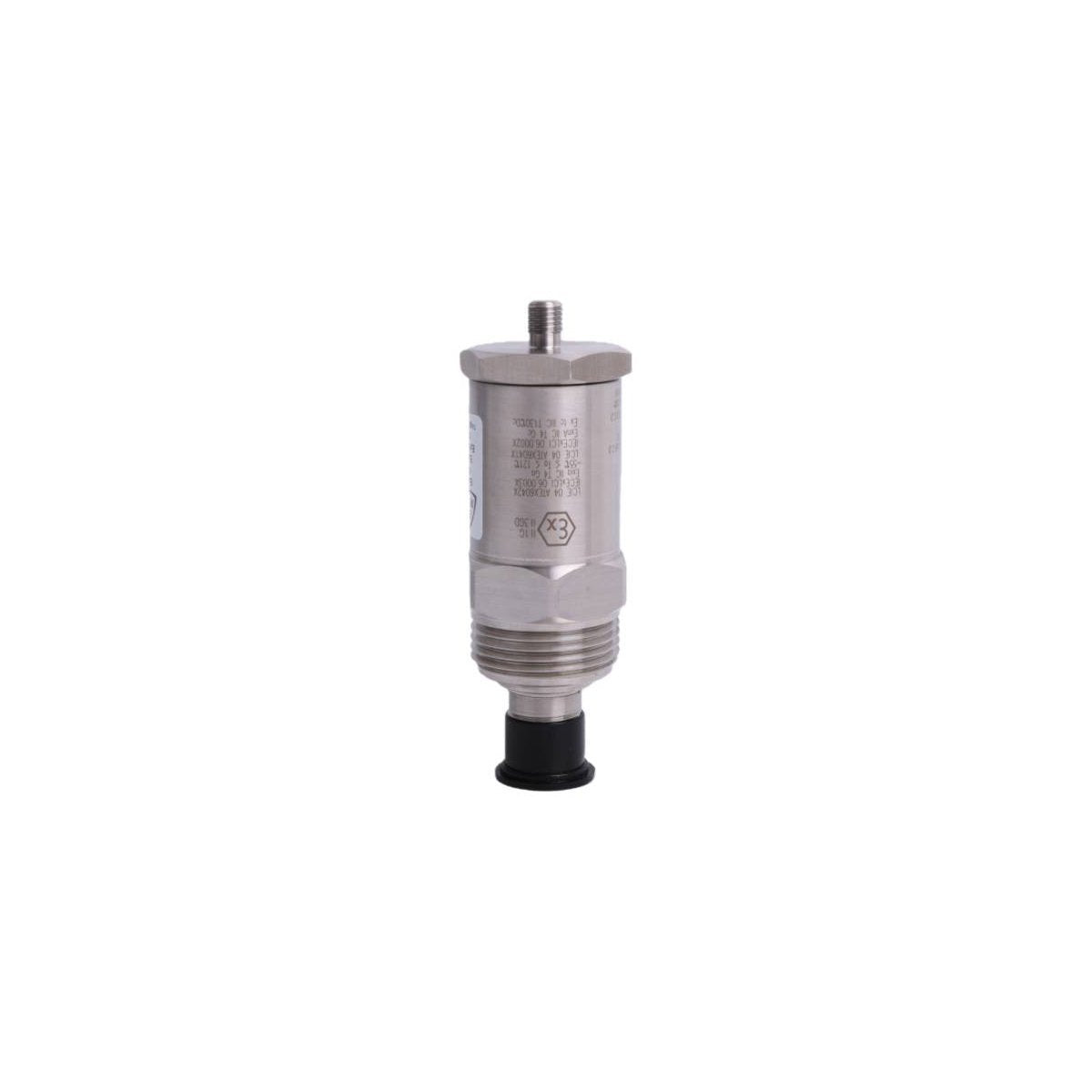

El Bently Nevada 190501-12-99-04, también catalogado como el sensor de piezovelocidad Velomitor 190501, funciona como un componente de hardware dedicado para el monitoreo de vibraciones absolutas de la carcasa de baja frecuencia dentro de las plataformas TSI. Configurado para el seguimiento mecánico directo en estructuras de baja velocidad como las cajas de engranajes de torres de enfriamiento y los intercambiadores de calor enfriados por aire, el dispositivo traduce los vectores de velocidad de la carcasa a nivel micro causados por desequilibrio o desalineación en una señal de salida analógica linealizada, evitando los límites de seguimiento estructural de la instrumentación de vibración estándar.

Desglose de la matriz de selección de opciones

• 190501: Modelo base del transductor de piezovelocidad Velomitor CT (Torre de enfriamiento).

• -12: Opción de rosca de montaje que especifica una configuración de espárrago integral de 1/2-13 UNC.

• -99: Opción de conexión mecánica y paquete de hardware que designa un perfil de conector multivariable especializado.

• -04: Opción de aprobación de agencia que especifica las certificaciones de seguridad para áreas peligrosas no incendiarias ATEX/IECEx Zona 2 y Norteamericana Clase I, División 2.

Especificaciones electromecánicas

Integración de la dinámica del rotor y estabilidad de la validación de la señal

El bucle interno del amplificador de carga de estado sólido del 190501-12-99-04 establece una línea de base fija para rastrear anomalías estructurales impulsadas por la dinámica del rotor de baja velocidad. A diferencia del seguimiento del desplazamiento relativo del eje que se basa en configuraciones personalizadas de escala de sonda de corrientes de Foucault, este elemento de piezovelocidad mide directamente la energía cinética de la carcasa. Para verificar el estado del circuito en carcasas de torres de enfriamiento húmedas y con alta vibración, el sensor mantiene un objetivo de validación de voltaje de espacio interno constante (-10 VCC) en el terminal del monitor. Esta evaluación eléctrica continua preserva la supresión de la diafonía entre conductos de cables muy próximos y bloquea las ejecuciones de disparo falsas si ocurren errores en la ruta del cableado de la señal.

Componentes del manifiesto del paquete

• Una (1) unidad de sensor de piezovelocidad Velomitor CT Bently Nevada 190501-12-99-04

• Una (1) junta de barrera de humedad con interfaz de compresión

• Registro de datos de fábrica que documenta la sensibilidad de referencia y los límites de respuesta

Directrices de alineación mecánica y puesta a tierra en campo

• Mecanice el alojamiento del cojinete o la ubicación designada de la carcasa a un perfil de tolerancia superficial de 0,03 mm para asegurar un asiento del sensor limpio y rígido.

• Rosque la pared de la carcasa estructural para que coincida con los parámetros precisos de longitud del espárrago integral 1/2-13 UNC.

• Aplique una microlámina de grasa de acoplamiento de silicona en la base de la interfaz mecánica mecanizada para optimizar la eficiencia del bucle de transferencia cinética.

• Apriete las caras hexagonales exteriores del cuerpo con una llave dinamométrica calibrada a un límite de fuerza mecánica final de 9,0 N-m para evitar la deformación de la rosca.
