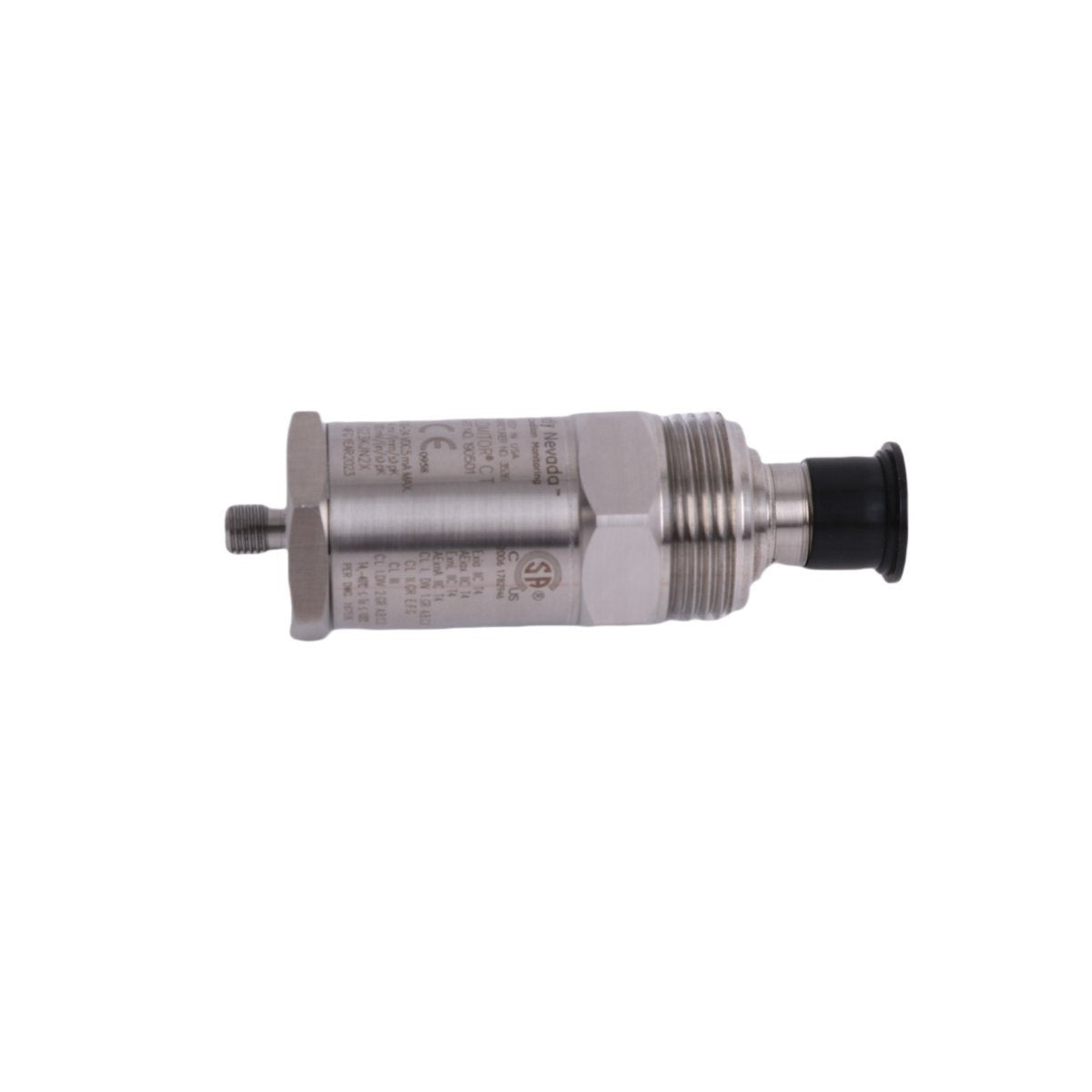

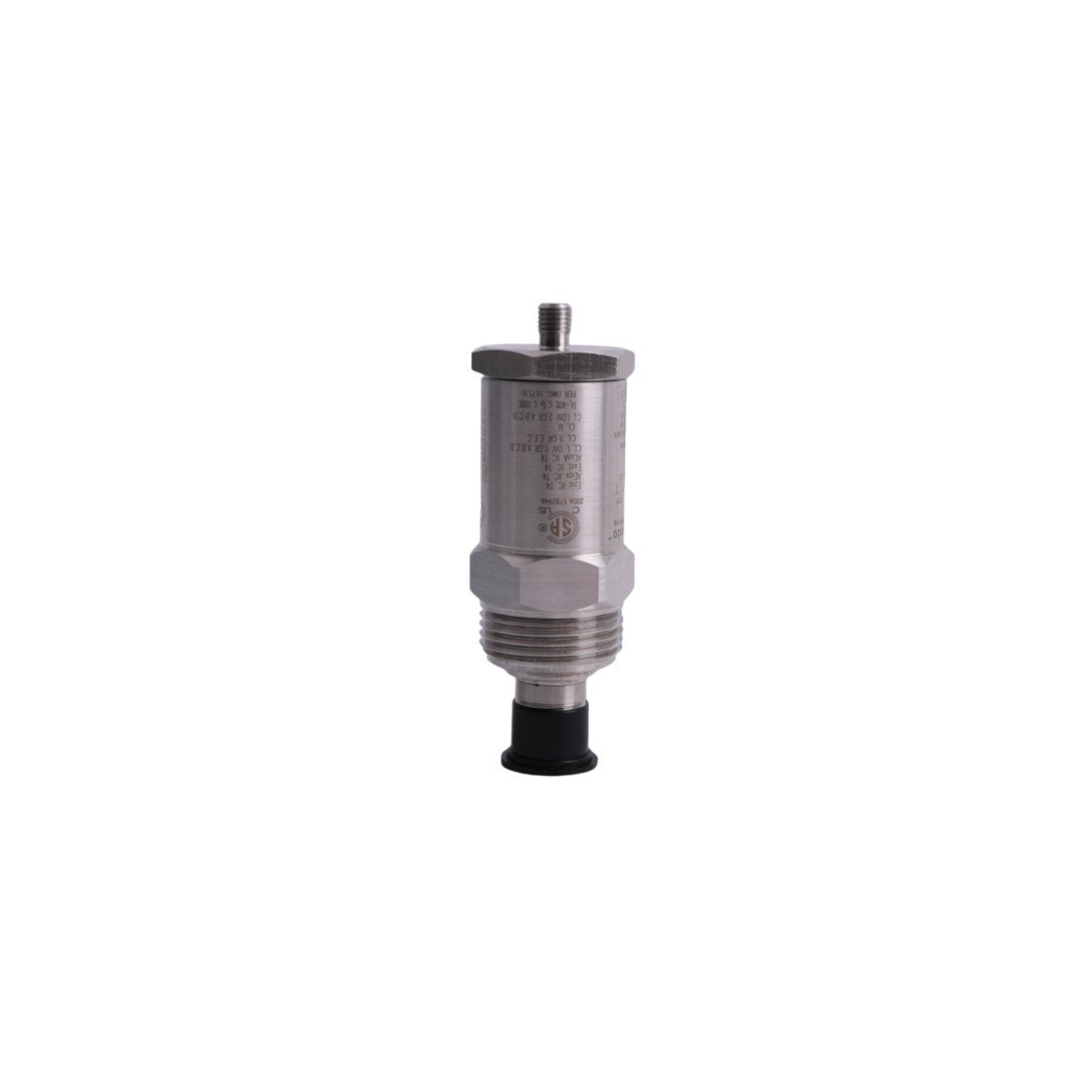

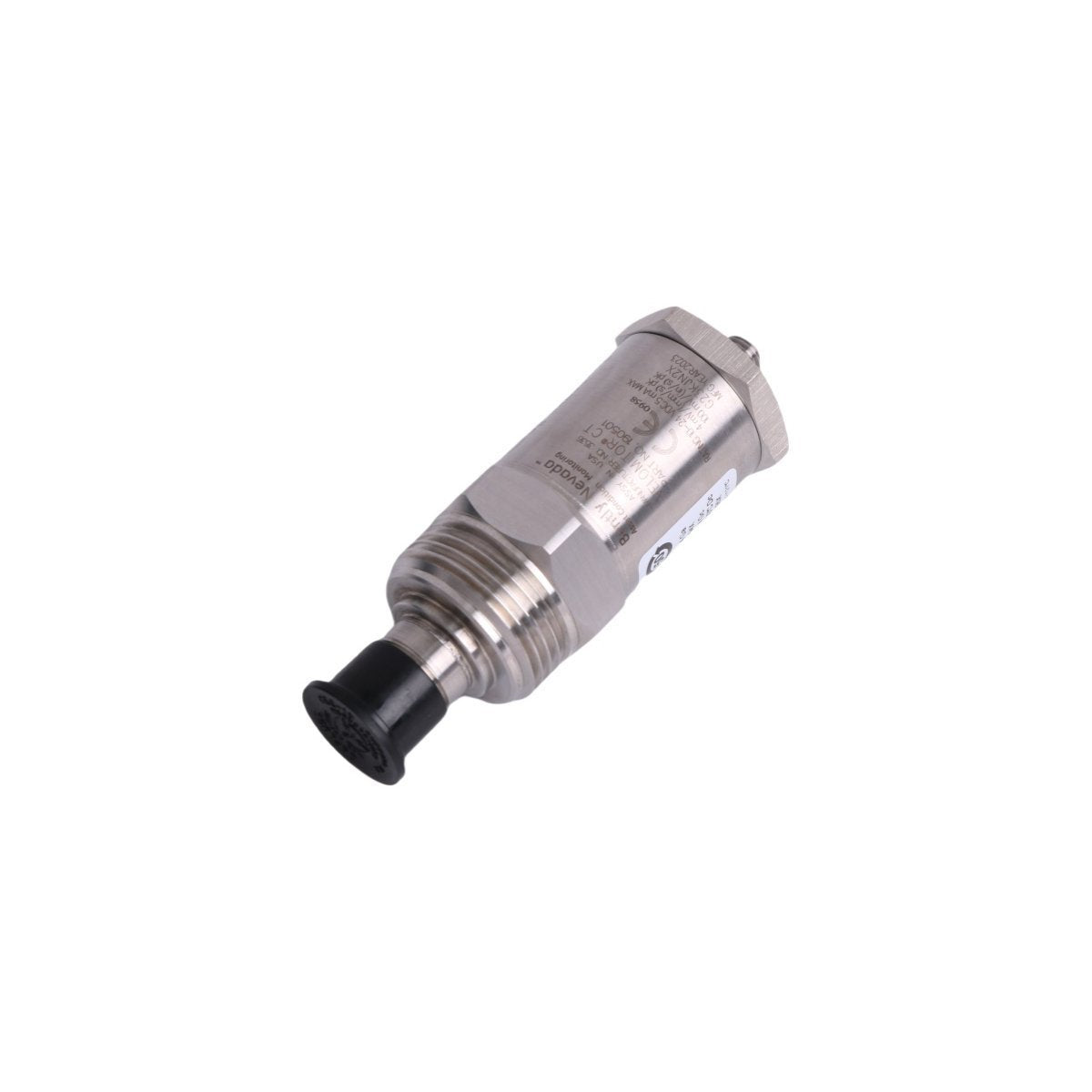

Configurado para el seguimiento de la vibración de la carcasa absoluta en los sistemas de protección de maquinaria, el Bently Nevada 190501-12-00-01 (190501 Transductores de velocidad) proporciona una ejecución física/eléctrica directa. La unidad de hardware alberga una geometría de cristal piezoeléctrico de estado sólido interno acoplada a un bucle de amplificador de carga incrustado para medir los parámetros de velocidad de la carcasa, emitiendo una señal analógica continua directamente proporcional al vector de velocidad estructural del marco de la maquinaria objetivo.

Matriz de opciones y desglose de piezas

• 190501: Serie base de transductores de velocidad Velomitor CT (Torre de refrigeración).

• -12: Opción de hardware de montaje que designa una configuración de espárrago integral UNC de 1/2-13.

• -00: Opción de conexión que especifica una interfaz de conector hermético MIL-C-5015 de 2 pines de salida superior estándar.

• -01: Opción de aprobación de agencia que especifica las clasificaciones de área peligrosa intrínsecamente segura ATEX/IECEx Zona 1 y Clase I, División 1.

Parámetros de rendimiento técnico

Integración de la dinámica del rotor y estabilidad de la validación de la señal

El 190501-12-00-01 monitorea los parámetros de vibración estructural absoluta de la carcasa en lugar del desplazamiento relativo del eje rastreado mediante elementos de escala de sonda de corrientes de Foucault. Para asegurar los bucles de seguimiento del sistema contra la deriva de la medición, la electrónica interna verifica un objetivo de validación de voltaje de polarización constante (objetivos de -10 VCC) en la interfaz del rack del monitor. Este punto de referencia de diagnóstico de CC continuo permite a los monitores de procesamiento verificar el estado del sensor, garantizando una supresión adecuada de la diafonía entre las rutas de campo cercanas y aislando los defectos estructurales de las averías de los cables eléctricos bajo una fuerte tensión de la dinámica del rotor.

Manifiesto de adquisición

• Un (1) conjunto de transductor de velocidad Velomitor CT Bently Nevada 190501-12-00-01

• Una (1) junta de acoplamiento de interfaz de silicona impermeable a fluidos

• Hoja de calibración de fábrica individual que documenta la sensibilidad de la línea base y los límites de respuesta

Pautas de alineación mecánica y puesta a tierra

• Mecanice el punto de montaje de la carcasa objetivo plano con una tolerancia de 0,03 mm o mejor.

• Taladre y rosque la carcasa estructural para que coincida con los parámetros de longitud del espárrago integral UNC de 1/2-13.

• Distribuya una microcapa de grasa de acoplamiento de silicona sobre la base de la interfaz mecánica para optimizar los bucles de transferencia cinética de alta frecuencia.

• Apriete las secciones planas del cuerpo hexagonal exterior principal con una llave dinamométrica calibrada a un valor de fuerza final de 9,0 N-m.

• Encamine el cableado de campo blindado a través de conductos flexibles estancos, conectando el cable de drenaje exterior exclusivamente al punto de tierra del chasis del rack de monitoreo de destino para bloquear las corrientes de tierra circulantes.

Marco de embalaje y envío logístico

Tiempo de entrega: 3-5 días una vez finalizado el pago a través de transportistas de carga internacional acelerados, incluidos DHL, FEDEX o UPS. Los transductores se envían dentro de envolventes de embalaje industrial antiestático con barrera de vapor termoselladas para proteger los pines MIL herméticos internos de 2 pines de la humedad y la corrupción de partículas. Los contenedores de transporte maestros están diseñados con matrices de espuma estructural de polietileno reticulado de alta densidad y múltiples capas para aislar las capas de cristal calibradas de fábrica internas de los impactos externos del transporte y los bucles de vibración.

Preguntas frecuentes de ingeniería técnica

P: ¿Qué indicador de falla genera el sistema de monitoreo si el cableado de campo sufre un cortocircuito?

R: Una condición de cortocircuito lleva la línea de señal de seguimiento directamente al potencial común del bucle (0 VCC). Esto saca completamente el bucle de señal de la ventana de validación de polarización nominal estándar de -10 VCC, lo que hace que el rack del monitor conectado marque un estado de falla de hardware "No OK" y omita automáticamente la lógica de apagado automático de la máquina.

P: ¿Por qué esta arquitectura específica de Velomitor CT utiliza un corte de baja frecuencia de 1,5 Hz en lugar del límite estándar de 4,5 Hz?

R: El 190501-12-00-01 está sintonizado a medida para rastrear las bajas velocidades mecánicas de rotación típicas de los conjuntos de ventiladores de torres de enfriamiento de gran diámetro, donde los transductores de vibración estándar experimentan una atenuación severa de la señal.

P: ¿Se puede pintar el cuerpo de este transductor durante el reacabado rutinario de la carcasa de la maquinaria?

R: No. Pintar la carcasa de acero inoxidable puede obstruir las interfaces de ventilación ambiental, atrapar la energía térmica y alterar el perfil de resonancia mecánica de la carcasa, lo que puede degradar la precisión del bucle de seguimiento del factor de escala de fábrica.
