Descripción general del producto

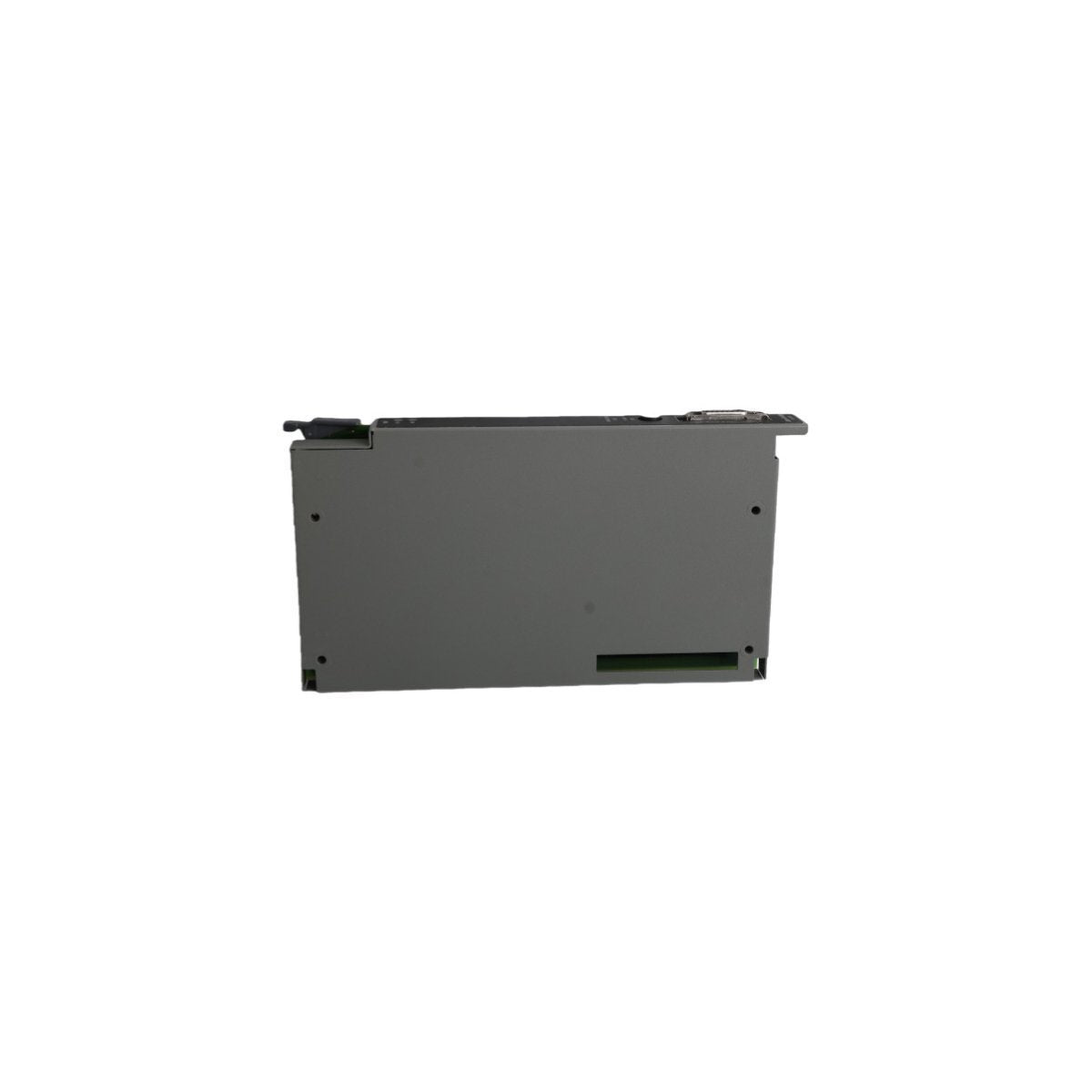

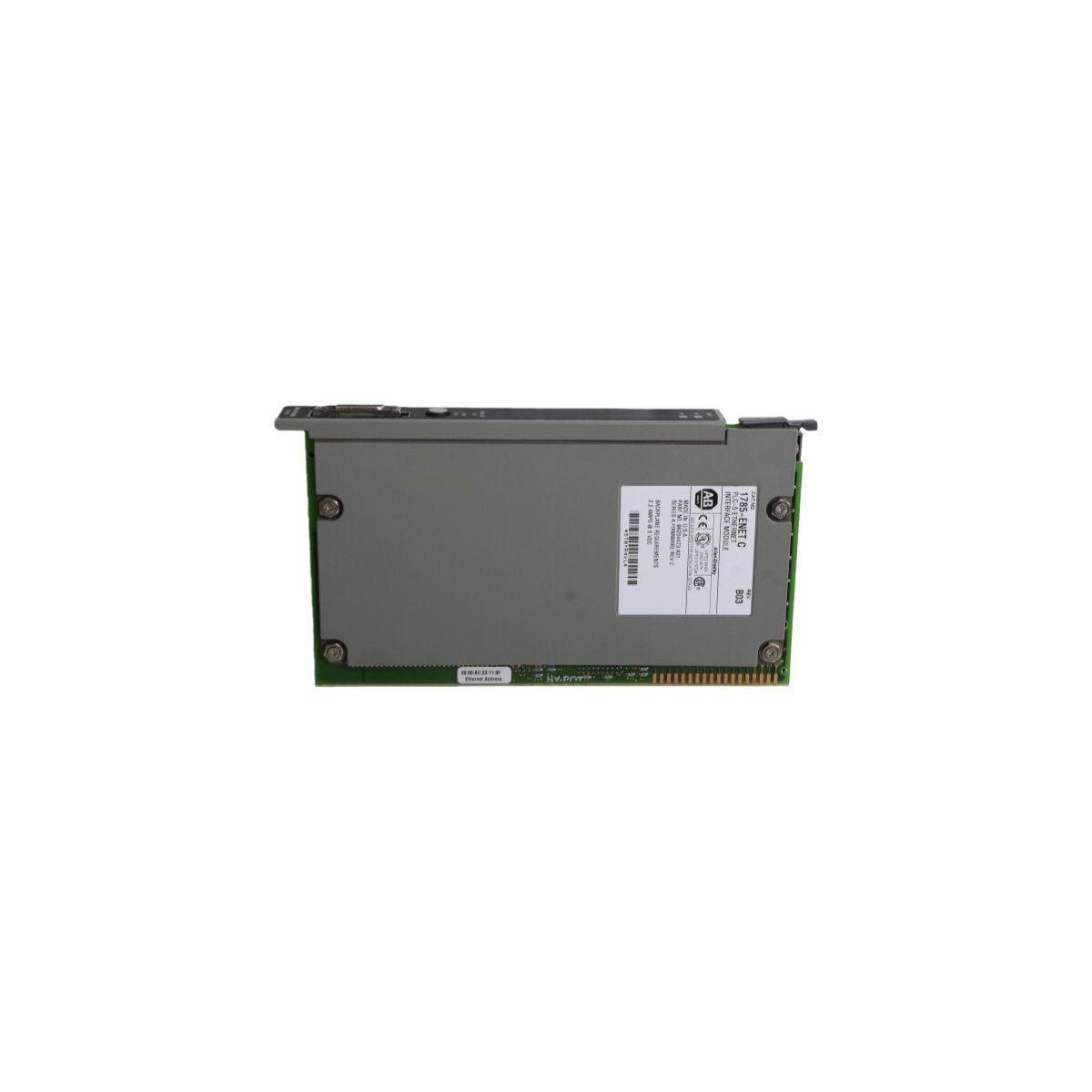

El Allen-Bradley 1785-ENET/C es un módulo de expansión de comunicación Ethernet de alto rendimiento, comúnmente conocido como "sidecar", diseñado para actualizar los sistemas de controlador PLC-5® con capacidades de red modernas. Al conectarse directamente al lado de un procesador PLC-5, este módulo proporciona un puerto Ethernet/IP dedicado, lo que permite que el hardware heredado conecte la brecha con las redes de planta contemporáneas. Esta integración permite al procesador intercambiar datos con sistemas HMI/SCADA, estaciones de programación remotas, y otras plataformas PLC a través de protocolos TCP/IP estándar.

El 1785-ENET/C es esencial para las instalaciones que buscan modernizar su adquisición y monitoreo de datos sin reemplazar toda la infraestructura de control. Transforma eficazmente un PLC-5 estándar en un nodo en red capaz de enviar mensajes punto a punto y compartir datos globalmente, extendiendo la utilidad operativa de la plataforma PLC-5.

Integración y configuración de red

El módulo funciona añadiendo un canal lógico a la arquitectura del controlador, designado como Canal 3A.

• Versatilidad de comunicación: Compatible con EtherNet/IP para intercambio de datos en tiempo real y TCP/IP para mensajería y diagnósticos estándar.

• Direccionamiento flexible: Las direcciones IP se pueden asignar manualmente a través de un software de programación (como RSLogix 5) o dinámicamente utilizando herramientas de utilidad BOOTP/DHCP.

• Compatibilidad del controlador: Diseñado específicamente para su uso con procesadores ControlNet 1.5 PLC-5, incluida la serie mejorada de controladores.

• Monitoreo de diagnóstico: Requiere la configuración de un archivo de diagnóstico de enteros dedicado dentro de la lógica del PLC para rastrear el estado de la comunicación, la pérdida de paquetes, y el estado de la conexión.

• Sincronización de software: La configuración fuera de línea requiere un mapeo preciso de los canales para garantizar que el hardware físico se reconozca inmediatamente al conectarse.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1785-ENET/C

• Tipo de módulo: Sidecar de interfaz Ethernet/IP

• Puerto de comunicación: Ethernet de 10 Mbps (AUI o RJ45 según el transceptor)

• Canal lógico: Canal 3A

• Requisitos de alimentación: 2.2A @ 5V CC (suministrado a través de la conexión del procesador)

• Conexiones máximas: Soporta hasta 16 sesiones TCP/IP simultáneas

• Temperatura de funcionamiento: 0°C a 60°C (32°F a 140°F)

• Temperatura de almacenamiento: -40°C a 85°C (-40°F a 185°F)

• Humedad relativa: 5% a 95% (sin condensación)

• Dimensiones: 3.5 x 13.0 x 14.5 cm

• Peso: 0.9 kg (1.98 lbs)

Fiabilidad operativa y requisitos de hardware

El 1785-ENET/C está diseñado para prosperar en entornos industriales mientras mantiene un alto rendimiento de datos.

• Requisitos de firmware: El procesador PLC-5 anfitrión debe actualizarse a una revisión de firmware compatible para reconocer el hardware sidecar y el canal de comunicación 3A.

• Instalación física: El módulo debe estar firmemente enganchado al lado izquierdo del procesador antes de aplicar energía al chasis para evitar arcos eléctricos o corrupción de datos.

• Arquitectura robusta: Construido con las mismas tolerancias industriales que el sistema de E/S 1771, lo que proporciona resistencia a la interferencia electromagnética (EMI) y la vibración.

• Protección heredada: Proporciona una vía rentable a la Industria 4.0 al permitir la conectividad Ethernet en hardware anterior a los estándares de red modernos.
