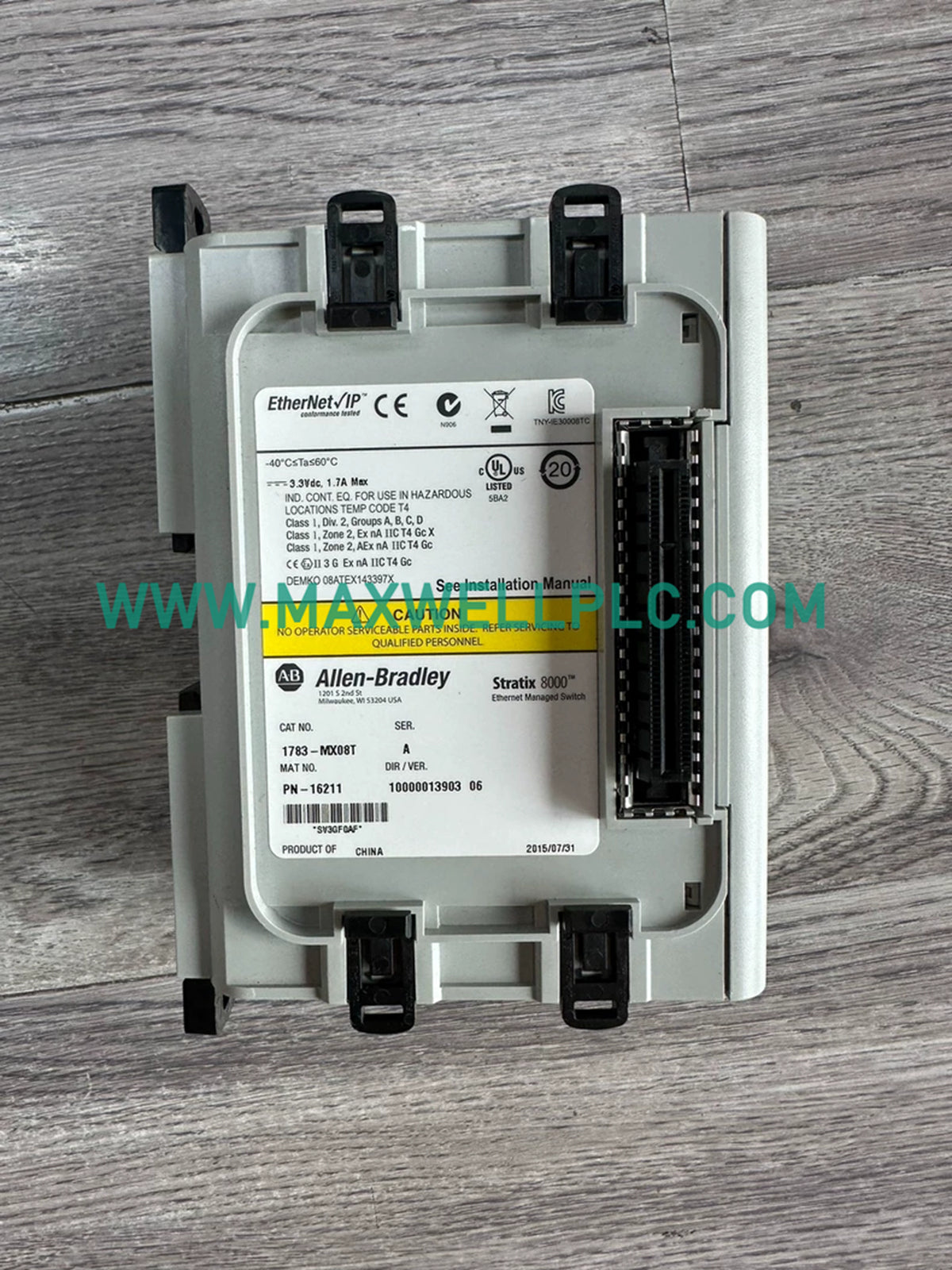

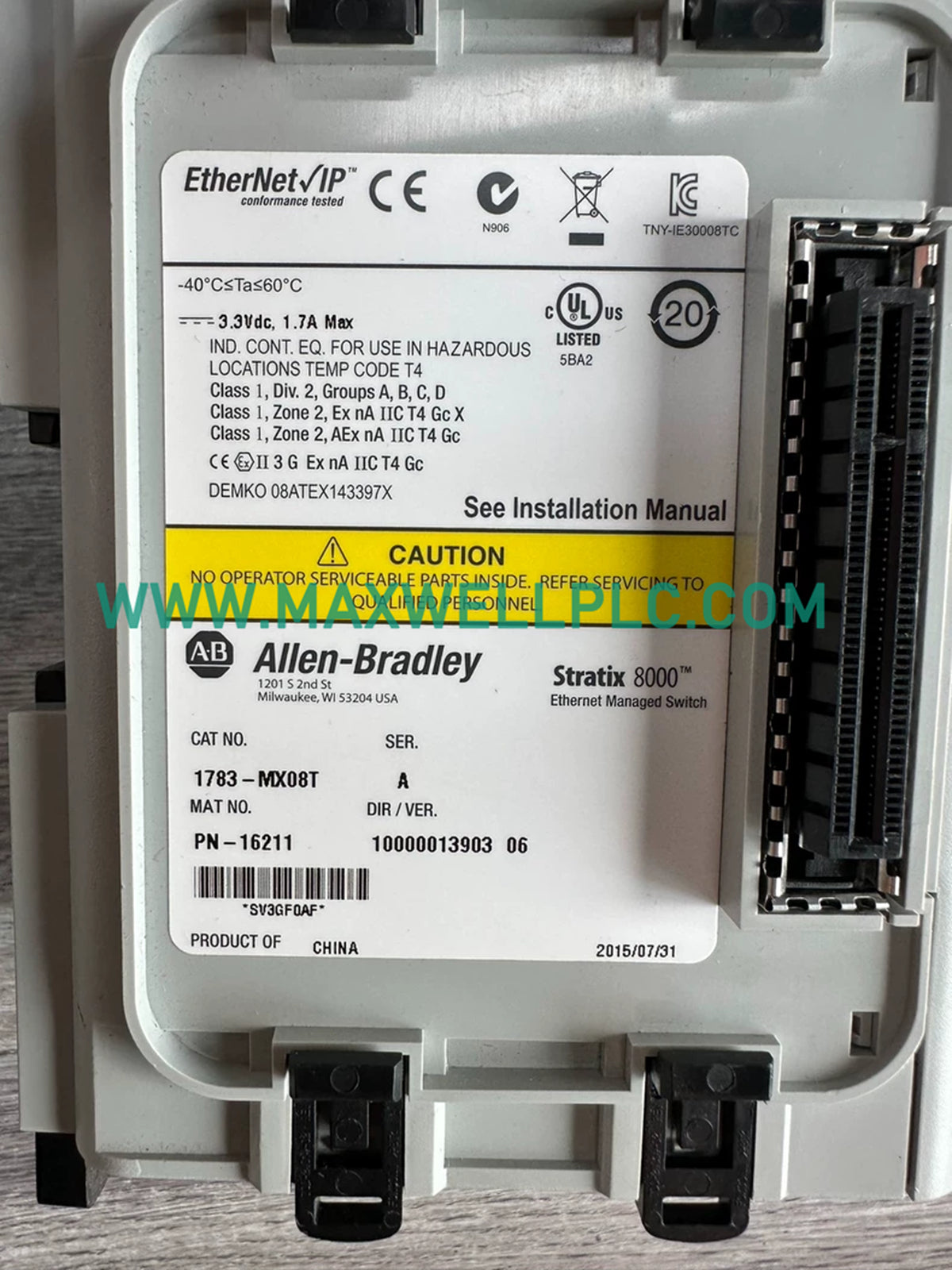

Configurado para la conmutación de datos Ethernet industrial en redes de conmutadores gestionados Stratix, el Allen-Bradley 1783-MX08T (Módulo de conmutador gestionado Ethernet 1783-MX08T) proporciona conectividad de red física directa a través de ocho puertos Ethernet de cobre 10/100 Base-T para infraestructuras de comunicación EtherNet/IP.

Identificación del modelo

El 1783-MX08T es un componente de los conmutadores gestionados Stratix de Allen-Bradley. El número de catálogo identifica el hardware del conmutador Ethernet gestionado con una configuración de interfaz Ethernet de cobre de 8 puertos. No se proporciona ningún desglose de sufijos adicional en la documentación suministrada.

Especificaciones de hardware

Integración de red EtherNet/IP

El Allen-Bradley 1783-MX08T está diseñado para infraestructuras Ethernet industriales dentro de los sistemas de control de Rockwell Automation. El conmutador proporciona conectividad física de Capa 2 entre controladores, dispositivos de E/S, HMI y otros componentes de automatización habilitados para Ethernet.

Las redes deterministas EtherNet/IP dependen de una configuración adecuada del conmutador, la planificación de la topología de la red y la compatibilidad del firmware. La plataforma Stratix admite arquitecturas de control industrial donde se requieren funciones de conmutación gestionadas para el manejo del tráfico y el diagnóstico.

La instalación del 1783-MX08T debe mantener una separación adecuada entre los cables de comunicación Ethernet y el cableado de alimentación de alto voltaje para reducir la interferencia eléctrica.

Información para pedidos

• 1 x Módulo de conmutador Ethernet de conmutadores gestionados Stratix Allen-Bradley 1783-MX08T
• 1 x Paquete de hardware estándar del fabricante
• 1 x Paquete de documentación de instalación, si se suministra con la configuración original

Pautas de instalación en campo

Montaje y cableado

• Instale el conmutador dentro de una caja industrial adecuada cuando lo requiera el entorno de la aplicación.
• Verifique la temperatura ambiente y las condiciones de humedad antes de la instalación.
• Utilice cables Ethernet de grado industrial compatibles con los requisitos de comunicación 10/100 Base-T.
• Mantenga la separación entre los cables Ethernet y los conductores de alimentación para minimizar la interferencia electromagnética.
• Conecte los blindajes de los cables de acuerdo con el estándar de puesta a tierra de la planta.

Configuración de red

• Verifique los parámetros de direccionamiento Ethernet antes de conectar el dispositivo a una red activa.
• Confirme la compatibilidad del firmware del conmutador con la plataforma de automatización conectada.
• Evite bucles de red no gestionados que puedan afectar el rendimiento de la comunicación.
• Inspeccione los conectores Ethernet en busca de contaminación o daños mecánicos antes de la puesta en marcha.

Preguntas frecuentes

• ¿Qué interfaz de red proporciona el 1783-MX08T?

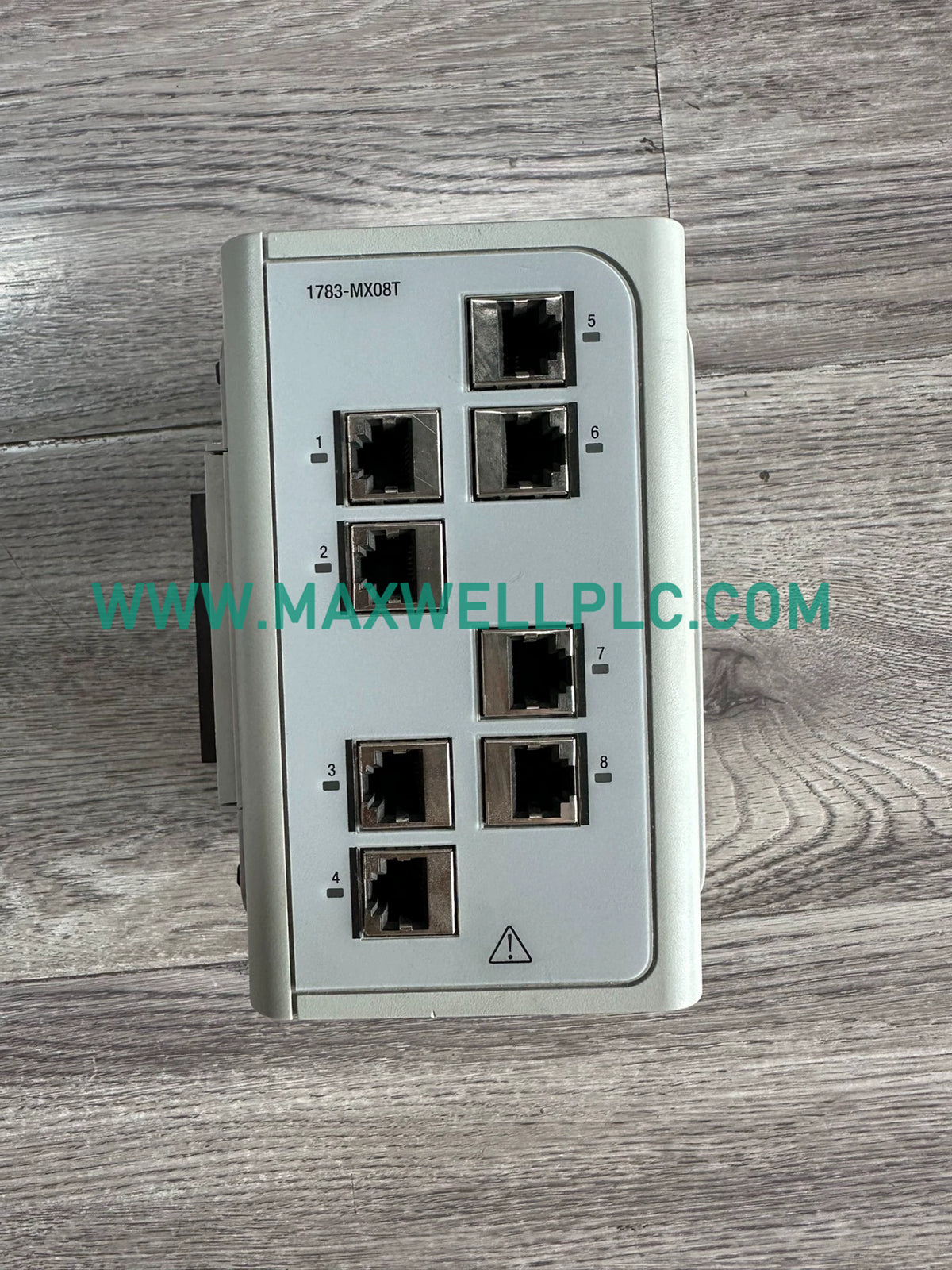

  El 1783-MX08T proporciona ocho puertos Ethernet de cobre 10/100 Base-T para conexiones de comunicación Ethernet industriales.

• ¿El 1783-MX08T forma parte de la familia de productos Stratix?

  Sí. El módulo pertenece a la serie de conmutadores gestionados Stratix de Allen-Bradley diseñada para aplicaciones Ethernet industriales.

• ¿Cuál es el rango de temperatura de funcionamiento?

  El rango de temperatura de funcionamiento especificado es de -40 a 60 °C para el hardware 1783-MX08T.

• ¿Se puede instalar el conmutador en entornos abiertos?

  El tipo de caja se describe como tipo abierto. La instalación debe seguir los requisitos de caja y ambientales para la aplicación.

• ¿Qué rango de humedad soporta este módulo?

  El rango de humedad relativa especificado es del 5% al 95% según la documentación del producto disponible.

• ¿El módulo admite conexiones Ethernet de cobre?

  Sí. El hardware incluye ocho puertos Ethernet de cobre que utilizan interfaces 10/100 Base-T.

• ¿Se especifica el consumo de energía para este modelo?

  Los datos de consumo de energía no se proporcionan en la información técnica disponible y deben verificarse con la documentación del fabricante.

• ¿Qué práctica de instalación se recomienda para el cableado Ethernet?

  Los cables Ethernet deben enrutarse por separado del cableado de alto voltaje y conectarse a tierra correctamente de acuerdo con los estándares industriales.
