Descripción general del producto

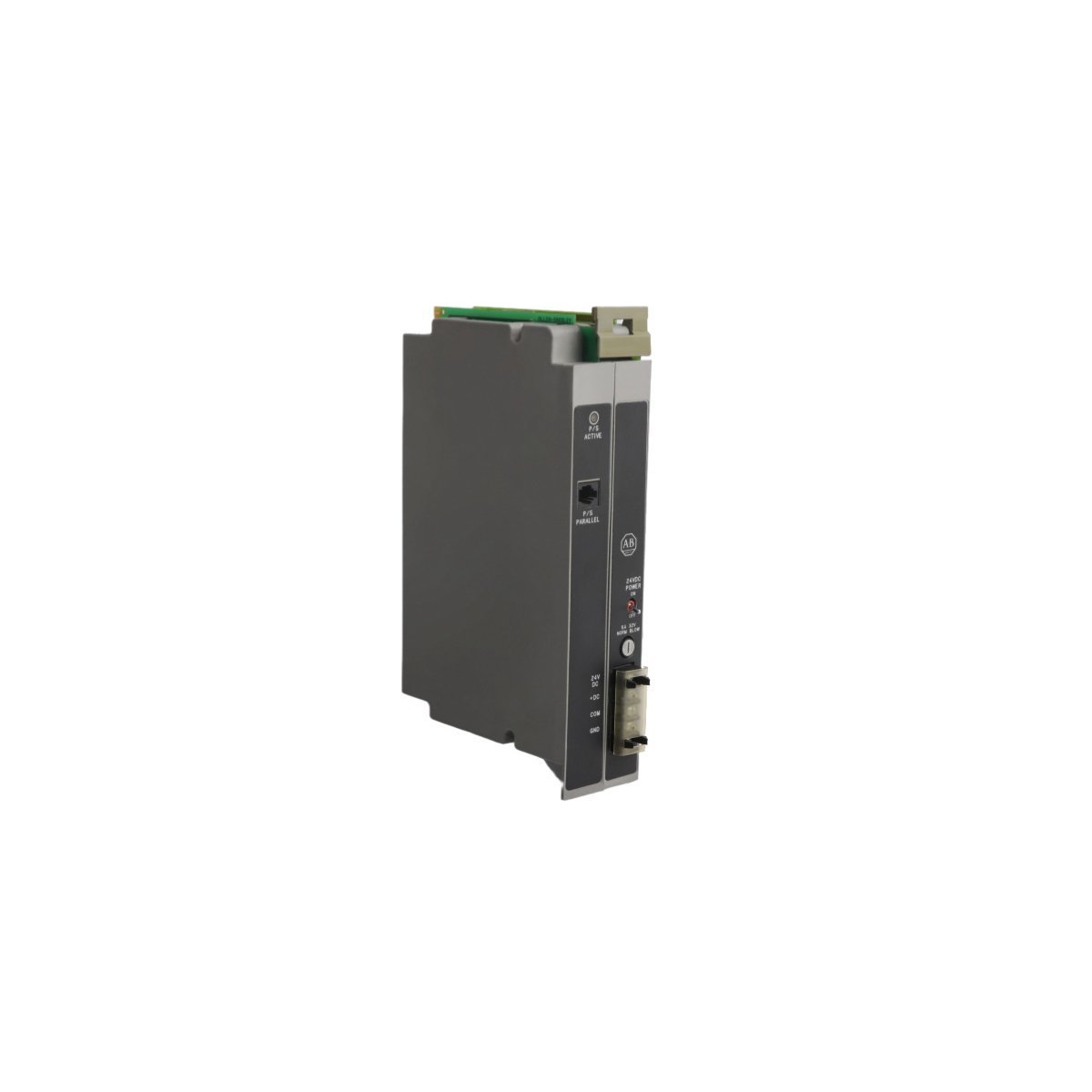

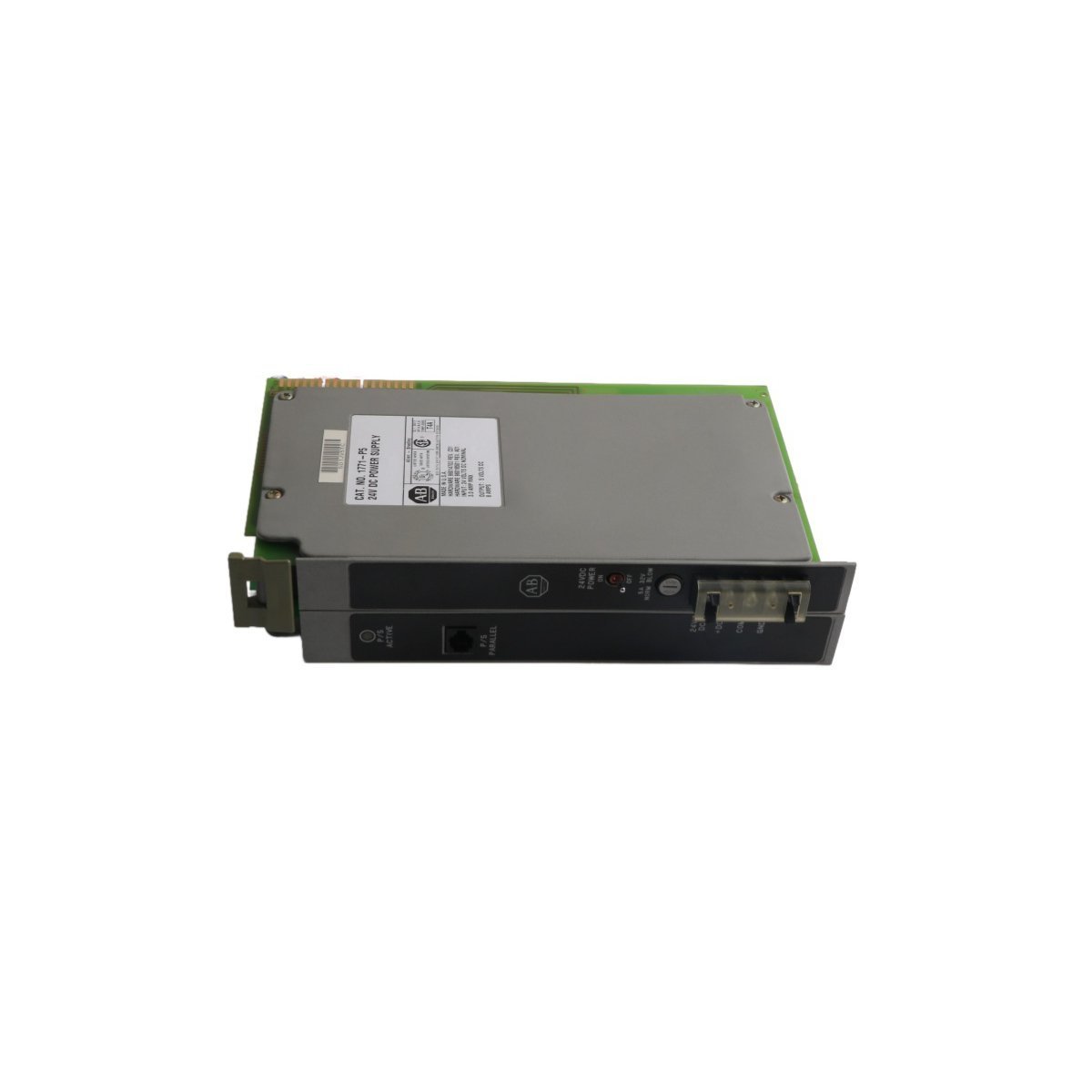

El Allen-Bradley 1771-P5 es un módulo de fuente de alimentación de CC a CC de alta fiabilidad diseñado para el sistema de chasis de E/S Universal 1771. Está específicamente diseñado para convertir una fuente de 24 V CC en la potencia lógica estable de 5,06 V CC requerida por los procesadores PLC-5® y sus módulos de E/S asociados. Capaz de entregar hasta 8 amperios de corriente de salida, el 1771-P5 es un componente esencial para sistemas de control distribuido y racks de E/S remotos donde no hay disponible alimentación de CA de alta tensión.

Este módulo admite configuraciones de alimentación redundantes, lo que permite vincular dos unidades 1771-P5 en paralelo utilizando un cable 1771-CT. Esta configuración garantiza el funcionamiento continuo del sistema incluso si falla una fuente de alimentación, aumentando significativamente el Tiempo Medio Entre Fallas (MTBF) para procesos industriales críticos. La unidad está diseñada para montaje directo en ranura, ocupando dos posiciones en un chasis estándar 1771, y utiliza un robusto sistema de enclavamiento mecánico para garantizar la correcta alineación del plano posterior.

Integridad eléctrica y protección del sistema

El 1771-P5 está diseñado para soportar la volatilidad eléctrica de los entornos industriales. Cuenta con un aislamiento de circuito superior, clasificado en 1500 V CA (RMS) o 2160 V CC, protegiendo eficazmente la lógica sensible del plano posterior de las sobretensiones de entrada y los problemas de puesta a tierra.

• Flexibilidad de entrada: Funciona en una amplia ventana de CC de 20,5 V a 30 V CC, manteniendo una salida constante de 5,06 V CC sin fluctuaciones.

• Retardo de alimentación conmutable: Incorpora un temporizador de retardo de pérdida de energía ajustable, que permite a los usuarios seleccionar entre 13,6 ms y 60 ms. Esto proporciona un búfer para que el procesador guarde datos críticos durante una interrupción momentánea del suministro eléctrico.

• Seguridad integrada: Viene equipado con un fusible de 5 A, 32 V de soplado normal para evitar daños por sobrecorriente en los circuitos internos.

• Eficiencia térmica: Diseñado para funcionar a plena capacidad dentro de un rango de temperatura de 0 a 60 °C sin necesidad de reducción de potencia, lo que lo hace adecuado para armarios de control sin aire acondicionado.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1771-P5

• Tipo de módulo: Fuente de alimentación de CC

• Voltaje de entrada: 24 V CC nominal (rango de 20,5–30 V CC)

• Voltaje de salida: 5,06 V CC ± 0,06 V

• Corriente de salida: 8 A (máximo)

• Voltaje de aislamiento: 1500 V CA (RMS)

• Protección por fusible: 5 A, 32 V de soplado normal

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

• Rango de humedad: 5 % a 95 % (sin condensación)

• Certificaciones: Certificado UL, certificado CSA

• Peso: 1,18 kg (aprox. 2,6 lbs)

• Dimensiones: 14,5 x 3,5 x 13,0 cm

Características avanzadas de fiabilidad

• Capacidad en paralelo: Admite el reparto de carga y la redundancia cuando se empareja con un segundo módulo, ideal para líneas de fabricación de alta disponibilidad.

• Enclavamiento del plano posterior: Utiliza una banda de enclavamiento específica (entre los pines 2-4 y 6-8) para evitar la inserción accidental del tipo de módulo incorrecto en la ranura de alimentación.

• Construcción robusta: Construido para soportar los niveles de vibración y choque típicos de la maquinaria industrial pesada y las instalaciones de generación de energía.

• Diagnóstico rápido del estado: Los indicadores visuales integrados permiten al personal de mantenimiento verificar rápidamente el estado de la alimentación de entrada y salida.
