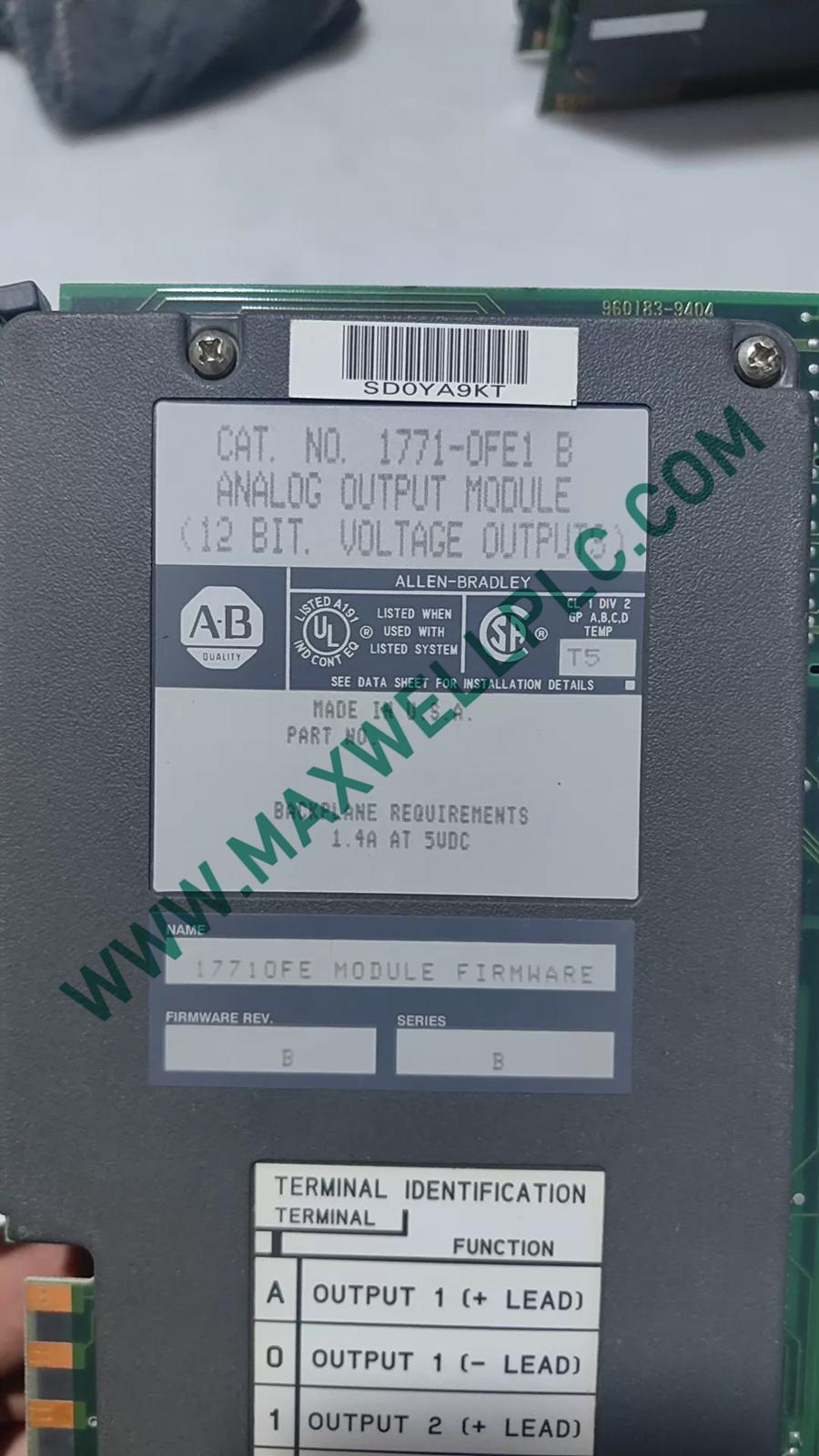

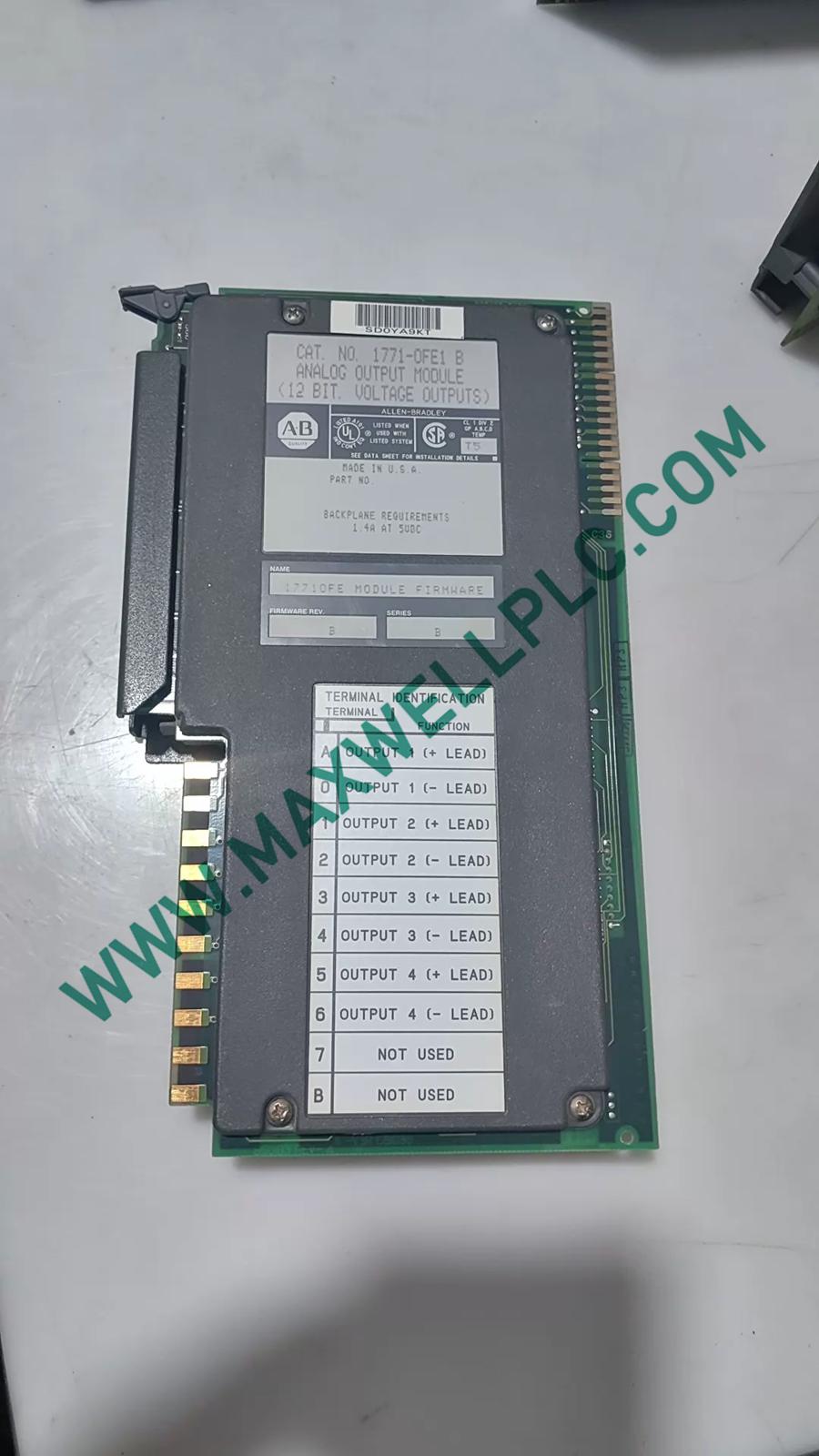

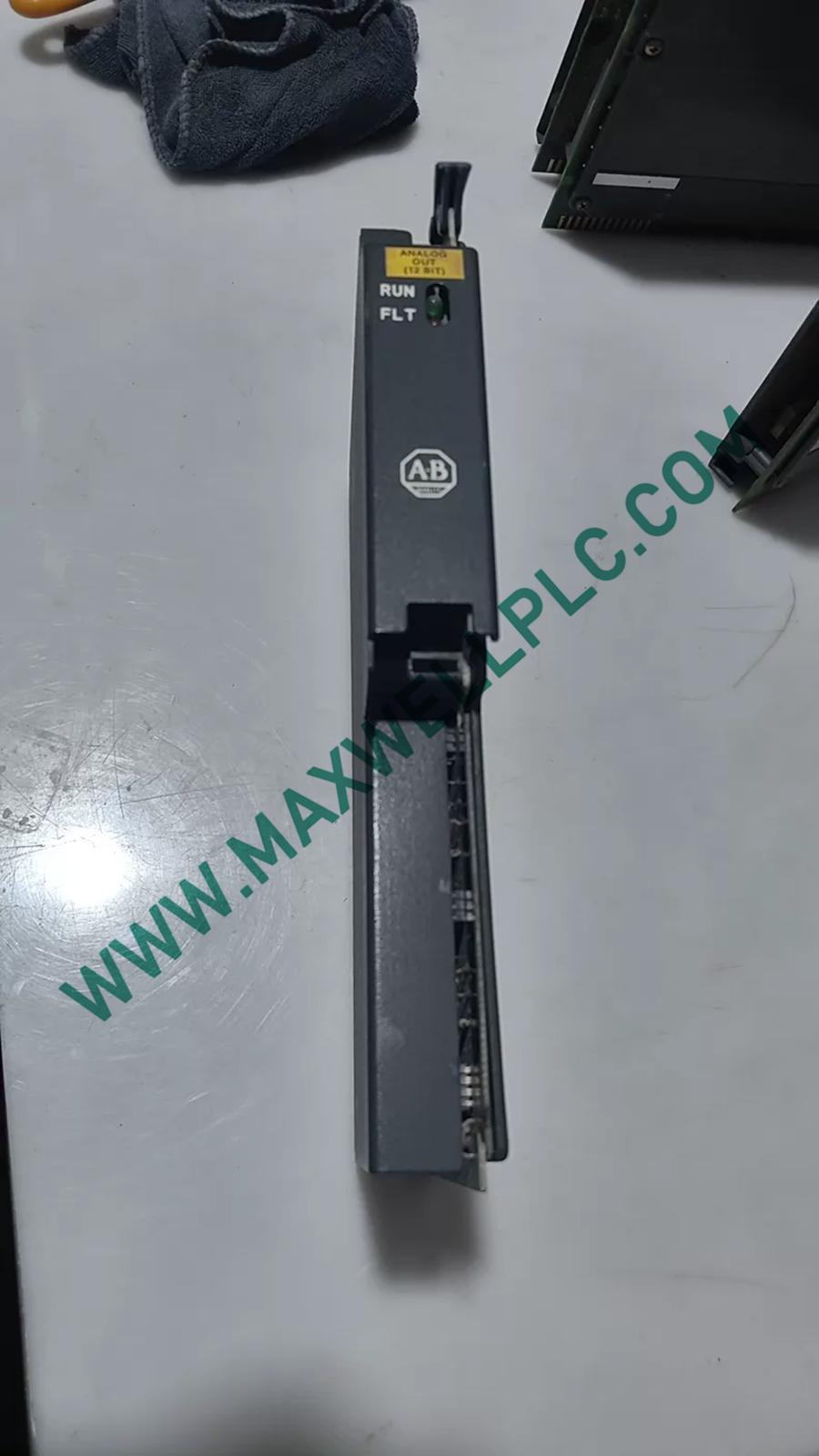

Configurado para la generación de señales analógicas aisladas en un sistema de E/S PLC-5, el Allen-Bradley 1771-OFE1/B (Módulo de Salida Analógica 1771-OFE1) convierte los datos del controlador en salidas de voltaje seleccionables para circuitos de control externos.

Identificación del modelo y revisión

El modelo suministrado es 1771-OFE1/B. Los datos proporcionados no definen un número de catálogo de modelo base separado ni explican las diferencias eléctricas asociadas con la revisión "/B". No se asigna funcionalidad de sufijo adicional sin documentación de respaldo.

Especificaciones de hardware

Características de la salida analógica aislada

El 1771-OFE1/B proporciona cuatro canales de salida analógica aislados. La especificación suministrada identifica rangos de voltaje seleccionables de 1-5 VDC, 0-10 VDC y +/- 10 VDC, con una resolución de módulo de 12 bits.

El módulo acepta datos del controlador en formato BCD o Binario Natural y convierte el valor digital en una salida de voltaje analógica. La información suministrada no especifica la precisión de salida, la linealidad, el tiempo de estabilización, la impedancia de carga o el voltaje de aislamiento de canal a canal.

La corriente del backplane listada es de 1.5 mA. Este valor representa el requisito de corriente del backplane especificado y no debe interpretarse como la corriente disponible en los terminales de salida analógica.

Interfaz de E/S analógica PLC-5

El módulo se interconecta con la arquitectura PLC-5 a través del backplane de E/S. Cuatro canales aislados permiten que las señales de control analógicas se mantengan como circuitos de campo separados de acuerdo con el diseño de aislamiento del módulo.

Para la integridad de la señal analógica, el cableado de campo debe encaminarse por separado de los conductores de conmutación de alta corriente. Las disposiciones de blindaje y puesta a tierra deben seguir los requisitos de la instrumentación conectada y el estándar de instalación del sistema de control aplicable.

Los datos suministrados no identifican EtherNet/IP, PROFINET, carga de firmware o funcionalidad de red independiente para este módulo.

Información para pedidos

• 1 módulo de salida analógica Allen-Bradley 1771-OFE1/B
• 1 módulo de salida analógica aislado de cuatro canales
• No se identifica ningún conjunto de terminales externo, accesorio de montaje o kit suplementario en los datos suministrados

Guía de instalación en campo

Instalación del chasis

• Instale el módulo en un chasis de E/S PLC-5 compatible.
• Inspeccione el conector del backplane antes de la instalación.
• Retire la alimentación del sistema antes de la inserción o extracción a menos que la documentación aplicable del PLC-5 permita explícitamente el reemplazo con energía.
• Asegúrese de que el módulo esté completamente asentado antes de la operación del sistema.
• Proteja el módulo de descargas electrostáticas durante la manipulación.

Cableado de señal analógica

• Seleccione el rango de voltaje de acuerdo con los requisitos del dispositivo de campo conectado.
• Utilice conductores de señal trenzados o blindados adecuados donde lo requiera el entorno de instalación.
• Mantenga el cableado analógico separado de los circuitos de conmutación de alto voltaje y alta corriente.
• Evite puntos de puesta a tierra no deseados que puedan introducir ruido en el bucle de señal.
• Verifique la polaridad de la señal antes de aplicar la salida analógica a equipos externos.

Aislamiento y puesta a tierra

• Conserve la disposición de cableado independiente de los cuatro canales aislados.
• No conecte canales aislados entre sí a menos que el diseño del sistema lo permita explícitamente.
• Termine los blindajes de los cables de acuerdo con la práctica de puesta a tierra de instrumentación aplicable.
• Mantenga la conexión a tierra del gabinete y la puesta a tierra protectora independientemente de los conductores de señal de bajo nivel donde sea necesario.

Preguntas frecuentes

• ¿Cuántos canales de salida analógica se proporcionan?

  El 1771-OFE1/B proporciona cuatro canales de salida analógica aislados. Cada canal está destinado a generar una señal de voltaje seleccionable.

• ¿Qué rangos de voltaje son compatibles?

  Los datos suministrados enumeran rangos de 1-5 VDC, 0-10 VDC y +/- 10 VDC, con rangos de salida correspondientes de +1 a +5 VDC, 0 a +10 VDC y -10 a +10 VDC.

• ¿Cuál es la resolución del módulo?

  La resolución del módulo especificada es de 12 bits. La información suministrada no proporciona especificaciones separadas de precisión o linealidad.

• ¿Qué formatos de datos son compatibles?

  La información del producto suministrada identifica BCD y Binario Natural como formatos de datos compatibles para el módulo.

• ¿Cuál es la corriente del backplane especificada?

  La corriente del backplane especificada es de 1.5 mA. Este es el requisito de corriente del backplane declarado del módulo y es independiente de la corriente de salida de campo analógica.

• ¿El módulo proporciona salidas de corriente?

  No se especifica ningún rango de corriente. La información suministrada identifica salidas de voltaje y enumera el rango de corriente como N/A.

• ¿Están aislados los cuatro canales de salida?

  Sí. La información del producto identifica explícitamente cuatro canales aislados. Los datos suministrados no especifican la clasificación de voltaje de aislamiento.

• ¿Es compatible el intercambio en caliente?

  La capacidad de intercambio en caliente no se indica en los datos suministrados. Por lo tanto, la instalación o extracción debe realizarse con la alimentación desconectada a menos que la documentación aplicable del PLC-5 permita explícitamente el reemplazo con energía.
