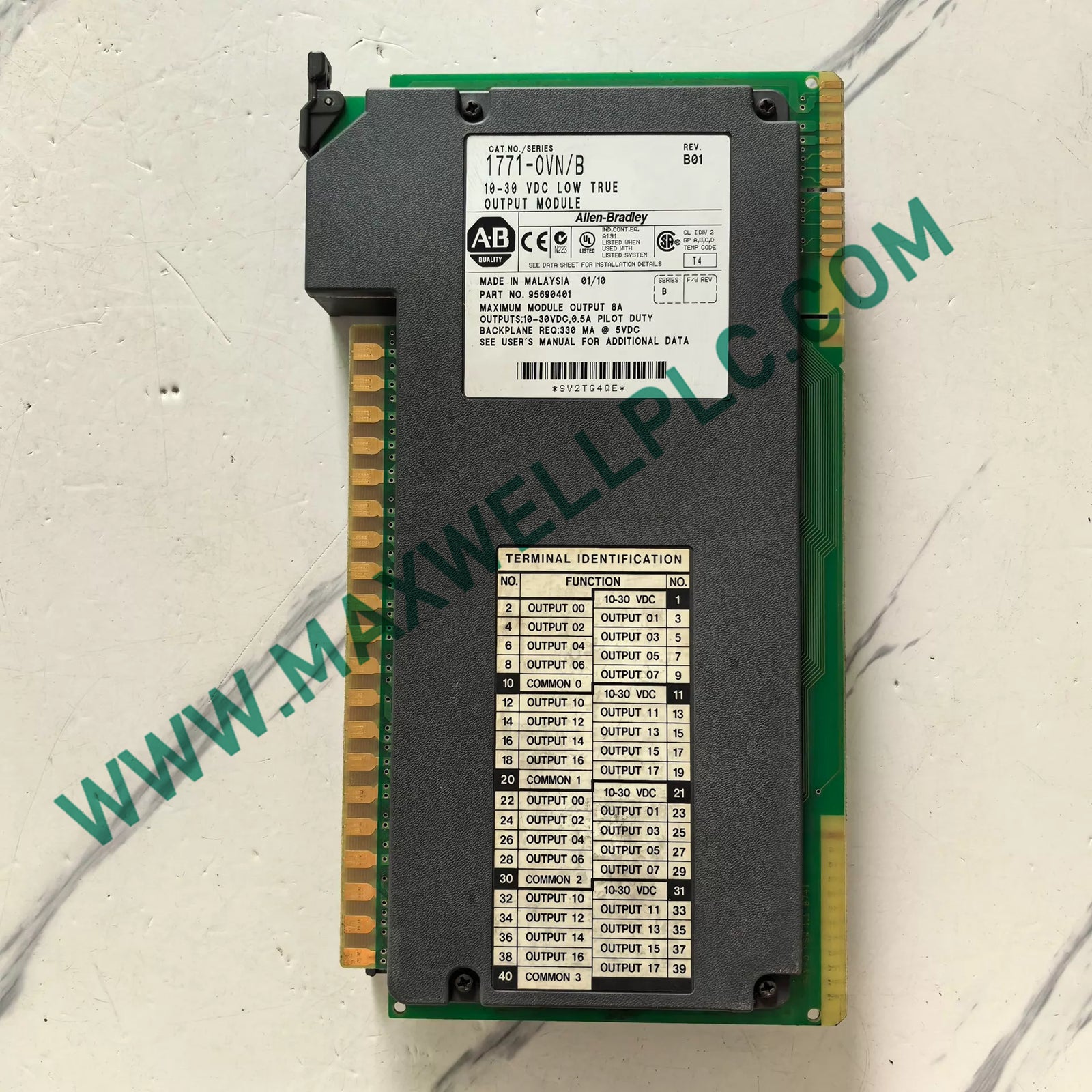

Configurado para operaciones de conmutación de CC con consumo de corriente en bastidores Allen-Bradley PLC-5, el Allen-Bradley 1771-0VN (Módulo de salida de CC digital 1771-0VN) proporciona ejecución física/eléctrica directa a través de 32 canales de salida de campo. Dirige la corriente de carga externa desde fuentes de alimentación de campo de 10-30 V CC directamente a tierra de CC a través de elementos de conmutación de estado sólido, entregando señales de salida precisas impulsadas por lógica a través de cuatro grupos de ocho puntos aislados galvánicamente.

Nomenclatura del modelo técnico y variantes de hardware

La designación 1771-0VN define la arquitectura de hardware dentro de la plataforma de E/S universal 1771. El prefijo "1771" confirma la alineación mecánica con las placas posteriores del chasis de E/S 1771. El sufijo "0VN" especifica una etapa de salida de CC de sumidero de 32 puntos de alta densidad con revestimiento de conformación para resistencia operativa contra corrosivos transportados por el aire y contaminantes atmosféricos industriales agresivos.

Especificaciones operativas del hardware

Comunicación de placa posterior y ejecución lógica de alta densidad

El 1771-0VN se integra en las licencias de velocidad de comunicación del bus de la placa posterior para mantener la ejecución determinista del estado de E/S en todo el chasis del PLC-5. Los procesadores del sistema escanean las tablas de imágenes de salida y transmiten patrones de bits a través de la placa posterior para accionar los transistores de conmutación de campo. Optimizado para la escala de alta densidad de E/S, la configuración de salida de sumidero de 32 puntos minimiza el consumo total de ranuras al tiempo que conserva la compatibilidad del firmware flash y el bajo consumo de energía de la placa posterior.

Contenido del paquete de entrega de fábrica

• 1 x Módulo de salida con revestimiento de conformación Allen-Bradley 1771-0VN
• 1 x Caja protectora antiestática
• 1 x Kit de codificación de inserción mecánica
• 1 x Certificado de inspección de fábrica

Instrucciones de configuración del brazo de cableado y el gabinete de campo

• Interrupción de energía: Desconecte todas las fuentes de alimentación de la placa posterior y las líneas de alimentación de campo externas de 10-30 V CC antes de instalar o quitar el módulo.
• Posición de la banda de codificación: Coloque las bandas de codificación mecánica en el conector de la placa posterior del chasis entre los pines 10-12 y los pines 26-28 para asegurar la asignación de ranura dedicada.
• Instalación del brazo de cableado: Conecte el brazo de cableado 1771-WH a la barra pivotante del chasis; termine las conexiones de carga del sumidero de acuerdo con los diagramas de diseño del grupo antes de colocar el brazo en su posición.
• Cuidado del revestimiento de conformación: Evite raspar la superficie de la placa de circuito impreso durante la inserción para preservar la integridad de la película protectora anticorrosiva.

Preguntas frecuentes de ingeniería y diagnósticos físicos

• ¿Cuál es la corriente de salida máxima por punto individual?

  Cada canal admite hasta 0,5 A de corriente continua a 30 V CC, siempre que la carga total del módulo no exceda los 8 A en los 32 canales de salida.

• ¿El 1771-0VN funciona como un dispositivo de fuente o de sumidero?

  El módulo funciona estrictamente en una configuración de sumidero, conmutando el lado negativo del circuito de carga de CC conectado directamente a la tierra de retorno de energía.

• ¿Qué brazo de cableado se requiere para terminar las señales de campo?

  Los conductores de campo terminan en el brazo de cableado de 40 terminales 1771-WH, lo que permite el reemplazo del módulo sin alterar los mazos de cables de campo.

• ¿Cuánta corriente consume el 1771-0VN de la placa posterior?

  El módulo consume una corriente constante de 330 mA de la fuente de la placa posterior del chasis de 5 V CC para alimentar la lógica a bordo y la electrónica del controlador.

• ¿Cuál es la duración típica del retardo de la señal de apagado para este módulo?

  El retardo típico de la señal de apagado se clasifica en 45 ms (+/- 15 ms) en condiciones de carga operativa estándar.

• ¿Se puede quitar esta tarjeta de salida con la placa posterior encendida?

  No, quitar o insertar el 1771-0VN mientras la placa posterior está activa puede causar arcos eléctricos, fallas lógicas o daños físicos al hardware.

• ¿Qué protección ambiental se aplica a esta placa de circuito?

  El 1771-0VN presenta un revestimiento de conformación de fábrica para proteger los componentes internos contra la humedad ambiental, los gases industriales y la acumulación de polvo.

• ¿Cómo se organizan las 32 salidas dentro del circuito interno?

  Las salidas se dividen en cuatro grupos aislados de ocho salidas, lo que permite conexiones de suministro de CC separadas para ramas de circuito independientes.
