Descripción general del producto

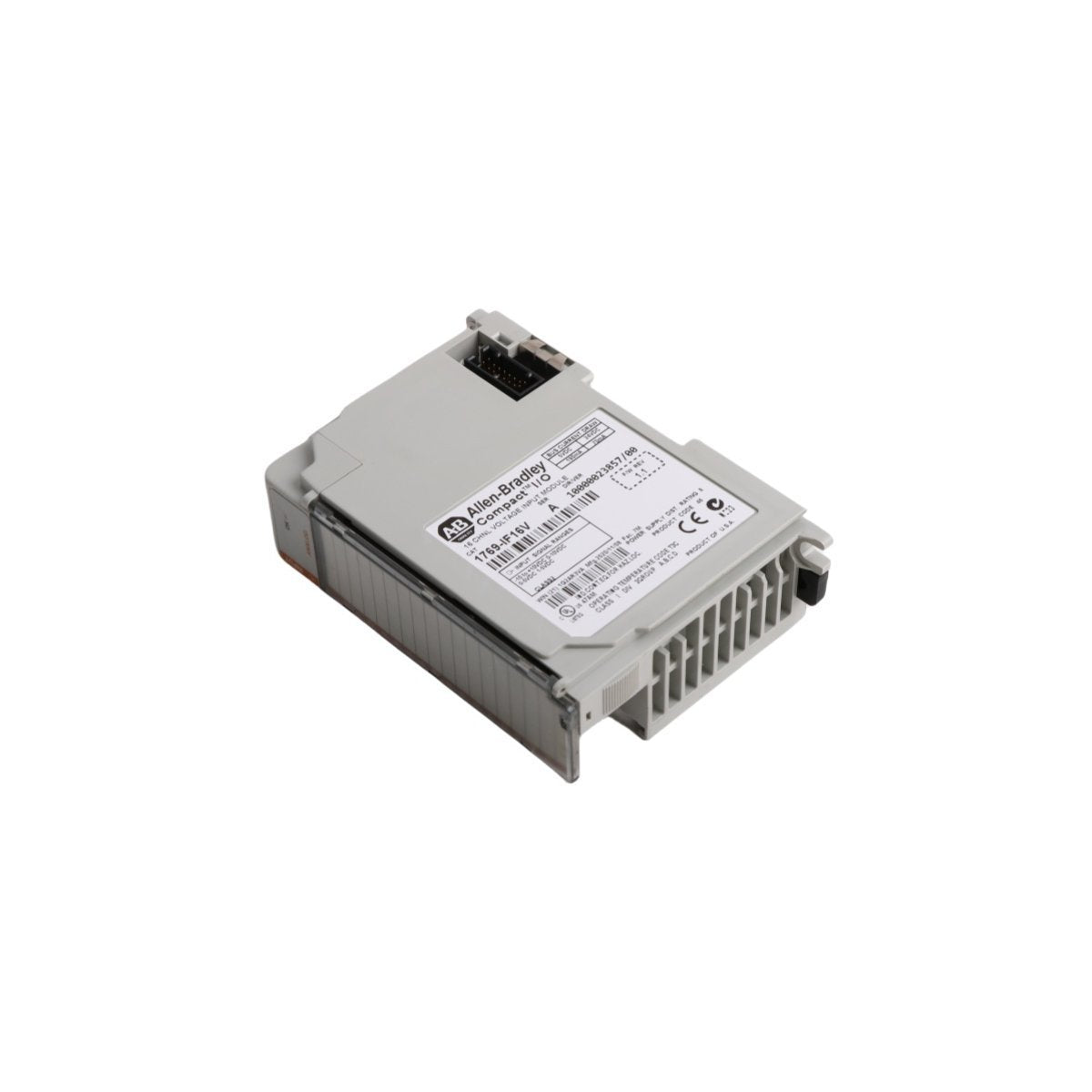

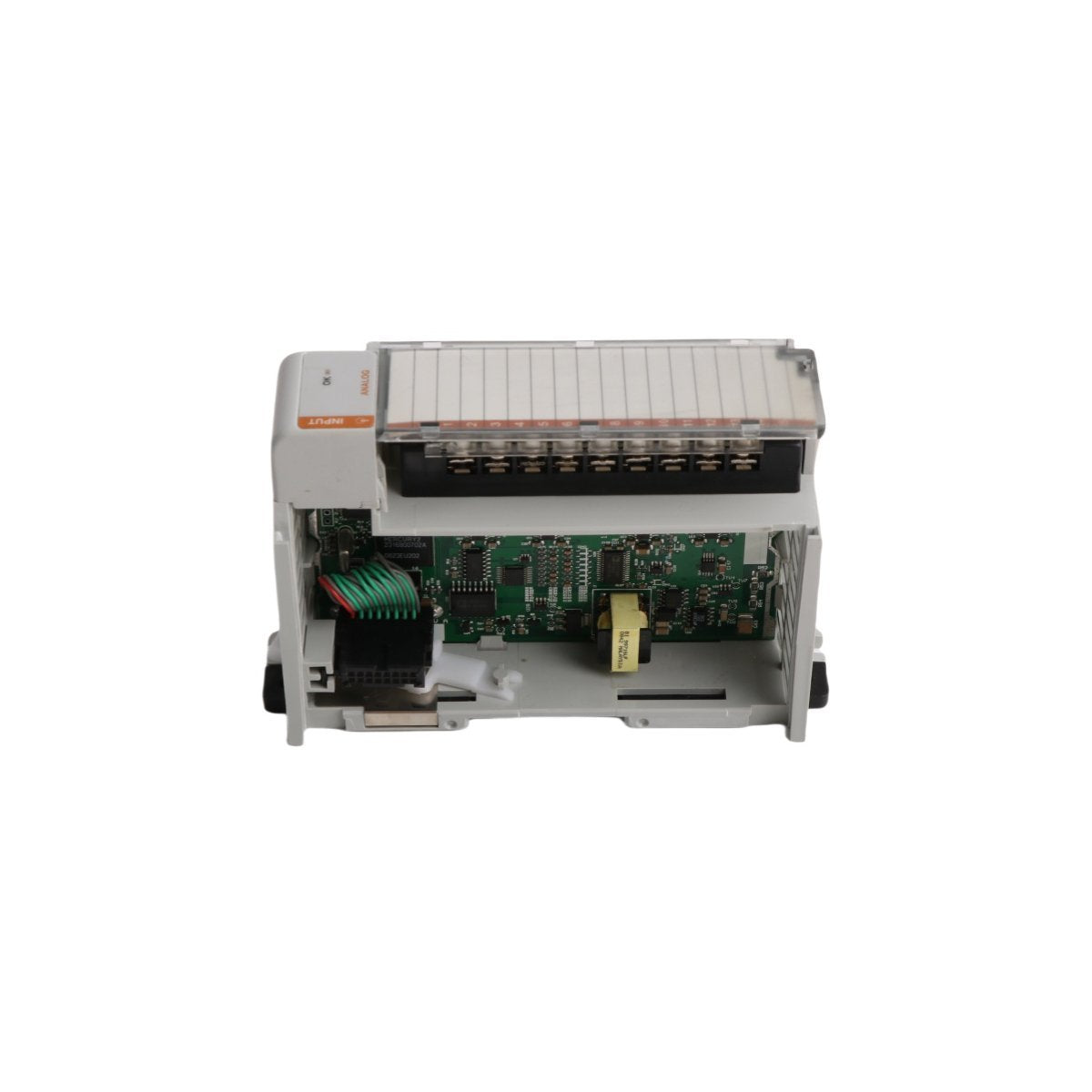

El Allen-Bradley 1769-IF4XOF2 es un versátil módulo de combinación analógica diseñado para las familias de controladores CompactLogix™ y MicroLogix™ 1500. Este módulo "combinado" integra capacidades de entrada y salida en un solo espacio, proporcionando 4 canales de entrada analógica y 2 canales de salida analógica. Es una solución ideal para tareas de automatización de pequeña a mediana escala donde el espacio en el panel es limitado y se requiere una combinación de señales de detección y control.

Utilizando una arquitectura de resolución de 8 bits, el 1769-IF4XOF2 sobresale en aplicaciones de propósito general como el control básico de velocidad, el monitoreo simple de temperatura y la detección de nivel. Aunque está especializado para la rentabilidad, el módulo mantiene la fiabilidad de grado industrial con alta inmunidad al ruido y un sólido aislamiento de señal.

Características de rendimiento de entrada y salida

El 1769-IF4XOF2 es compatible con los rangos de señal industrial estándar, lo que permite una integración perfecta con una amplia variedad de transmisores y actuadores de campo.

• Entradas analógicas configurables: Los cuatro canales de entrada se pueden cablear como entradas de un solo extremo o diferenciales. Se recomienda encarecidamente el cableado diferencial para entornos con ruido eléctrico significativo para garantizar la estabilidad de la señal.

• Salidas analógicas duales: Dos canales proporcionan señales de comando de voltaje o corriente precisas a elementos de control finales como variadores de frecuencia (VFD) o válvulas proporcionales.

• Respuesta de alta velocidad: El DAC de salida proporciona un tiempo de respuesta rápido de 0.3 ms para cargas resistivas, garantizando un control estricto en procesos dinámicos.

• ADC de aproximaciones sucesivas: El módulo utiliza tecnología de aproximaciones sucesivas para la conversión de entrada, garantizando un flujo de datos consistente y fiable para el procesador PLC.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1769-IF4XOF2

• Entradas: 4 canales (diferencial o de un solo extremo)

• Salidas: 2 canales (de un solo extremo)

• Rangos de señal: 0–10 V CC, 0–20 mA

• Resolución: 8 bits

• Precisión de entrada: ±0.7 % de la escala completa (voltaje), ±0.6 % de la escala completa (corriente)

• Precisión de salida: ±0.5 % de la escala completa

• Corriente de la placa posterior: 120 mA a 5.1 V CC; 60 mA a 24 V CC

• Requisitos de carga: >1kΩ (salida de voltaje); <300Ω (salida de corriente)

• Temperatura de funcionamiento: 0°C a 60°C (32°F a 140°F)

• Dimensiones: 11.8 x 3.5 x 8.7 cm

• Peso: 0.29 kg (aprox. 0.64 lbs)

Integración industrial y fiabilidad

• Versatilidad del sistema: Compatible con cualquier sistema CompactLogix, soporta hasta 8 módulos por banco de alimentación dependiendo del consumo de corriente total.

• Monitoreo de estado: Un LED en el panel frontal proporciona un estado visual inmediato de la salud del módulo y la integridad de la comunicación con el controlador.

• Construcción robusta: Diseñado para soportar 30g de impacto operativo y 5g de vibración, lo que lo hace adecuado para su montaje directo en maquinaria.

• Bloque de terminales extraíble: Facilita la sustitución del módulo sin desconectar los cables de campo individuales, reduciendo el tiempo de inactividad por mantenimiento.
