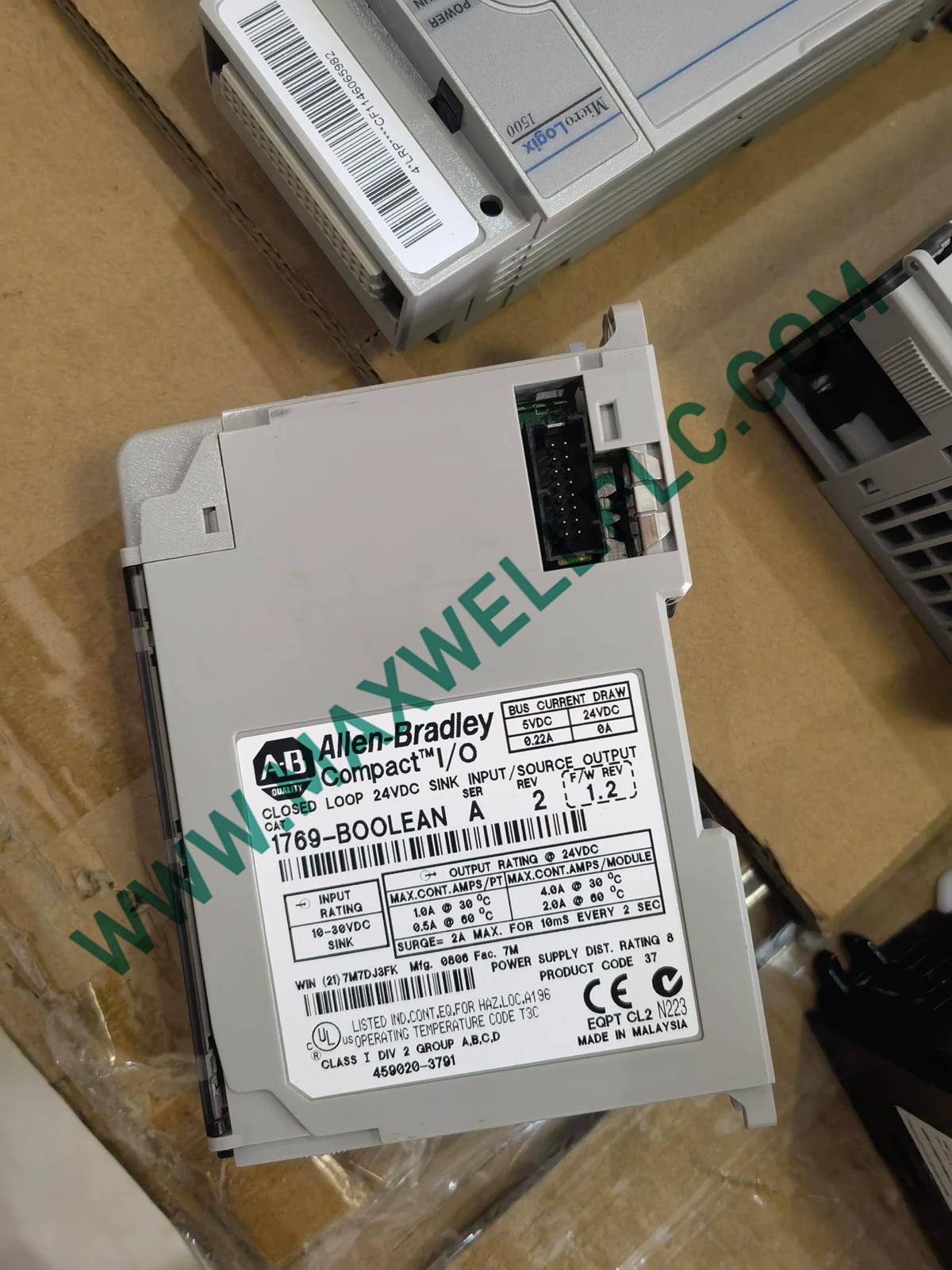

El Allen-Bradley 1769-BOOLEAN, también catalogado como el Módulo de Control Booleano 1769-BOOLEAN, ejecuta lógica booleana utilizando entradas discretas y virtuales con salidas de fuente en un sistema CompactLogix. El módulo proporciona 8 entradas reales, 8 entradas virtuales y 4 salidas de fuente.

Identificación del Modelo

Los datos suministrados identifican el 1769-BOOLEAN/A como una referencia de modelo alternativa. No se asigna ninguna decodificación de sufijo adicional sin datos documentados del fabricante.

Especificaciones de Hardware

Arquitectura de Lógica Booleana y E/S

El 1769-BOOLEAN combina entradas discretas físicas con entradas virtuales para la ejecución de control booleano. La especificación suministrada identifica 8 entradas reales que operan a 10-30 VCC y 8 entradas virtuales.

Se proporcionan cuatro salidas de fuente para el control de carga discreta. La clasificación de salida indicada es de 0.5 A en un rango de voltaje especificado de 20.4-26.4 VCC.

El tiempo de bucle cerrado especificado es de 1 ms. Este valor describe la característica de bucle de control booleano suministrada y no debe interpretarse como un tiempo de escaneo general del controlador CompactLogix.

Interfaz de Control Industrial

Como módulo especializado Allen-Bradley CompactLogix, el 1769-BOOLEAN está asociado con la arquitectura de E/S 1769 en lugar de una interfaz de comunicación Ethernet/IP independiente.

La densidad de E/S del módulo permite procesar múltiples estados de control discretos dentro de una configuración de hardware compacta. La comunicación real del controlador y el direccionamiento del módulo dependen de la configuración del CompactLogix anfitrión.

La compatibilidad del firmware debe verificarse con el controlador CompactLogix instalado y la revisión del proyecto antes de la puesta en marcha. No se proporciona ninguna revisión de firmware específica en los datos suministrados.

Información de Pedido

• 1 x Módulo de Control Booleano Allen-Bradley 1769-BOOLEAN
• Referencia de modelo alternativa: 1769-BOOLEAN/A
• No se identifica un bloque de terminales, cable o kit de accesorios separado en la información suministrada.
• Los accesorios de montaje y cableado deben seleccionarse de acuerdo con la configuración CompactLogix 1769 instalada.

Notas de Instalación y Cableado

• Verifique que el módulo sea mecánicamente compatible con el ensamblaje CompactLogix 1769 previsto.
• Confirme el voltaje de la fuente de CC antes de conectar las entradas reales o las salidas de fuente.
• Mantenga la polaridad correcta para todas las conexiones de E/S de CC.
• Enrute el cableado de E/S discreto por separado de los conductores de conmutación de alto voltaje cuando sea práctico.
• Utilice la protección de cableado de campo adecuada para las cargas conectadas.
• No exceda la clasificación de salida de fuente especificada de 0.5 A.
• Proporcione una retención de conductor adecuada en la interfaz de terminal para evitar señales de E/S intermitentes.
• Siga los requisitos de puesta a tierra del controlador anfitrión y del sistema 1769 durante la instalación.
• No asuma la capacidad de intercambio en caliente a menos que sea explícitamente compatible con la configuración de hardware instalada completa.

Preguntas Frecuentes

• ¿Cuántas entradas reales se proporcionan?

  El módulo proporciona 8 entradas reales. La especificación suministrada identifica un rango de voltaje de entrada de 10-30 VCC.

• ¿Cuántas entradas virtuales están disponibles?

  El 1769-BOOLEAN proporciona 8 entradas virtuales. Estas son separadas de las 8 entradas físicas reales especificadas para el módulo.

• ¿Cuántas salidas se incluyen?

  Se especifican cuatro salidas de fuente. Cada salida tiene una clasificación declarada de 0.5 A.

• ¿Qué rango de voltaje se especifica para las salidas?

  Los datos suministrados especifican 20.4-26.4 VCC para las salidas de fuente. No se proporcionan características adicionales de voltaje de salida.

• ¿Cuál es el tiempo de bucle cerrado?

  El tiempo de bucle cerrado especificado es de 1 ms. Esta es una característica de control booleano a nivel de módulo y no es equivalente al tiempo de escaneo general del PLC.

• ¿Es el módulo un módulo de E/S analógicas?

  No. La configuración suministrada identifica entradas reales discretas, entradas virtuales y salidas de fuente para control booleano.

• ¿Con qué plataforma se asocia el módulo?

  El 1769-BOOLEAN se identifica como un módulo especializado CompactLogix. La compatibilidad del controlador debe verificarse con la configuración del sistema instalado.

• ¿Se especifica el consumo de energía?

  No se incluye ningún valor de consumo de energía en la información técnica suministrada. Por lo tanto, no se debe asignar un valor numérico sin la documentación del fabricante.
