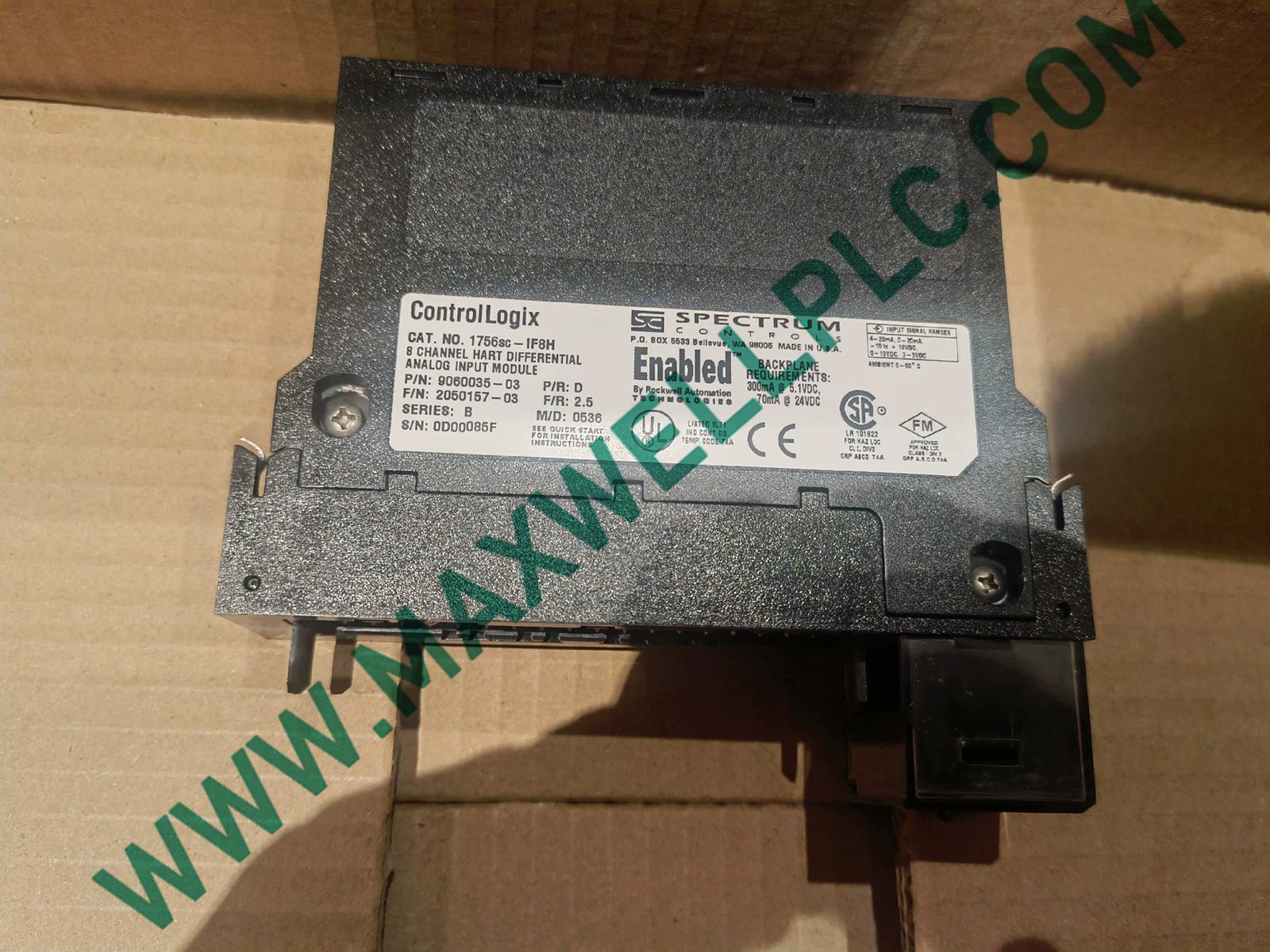

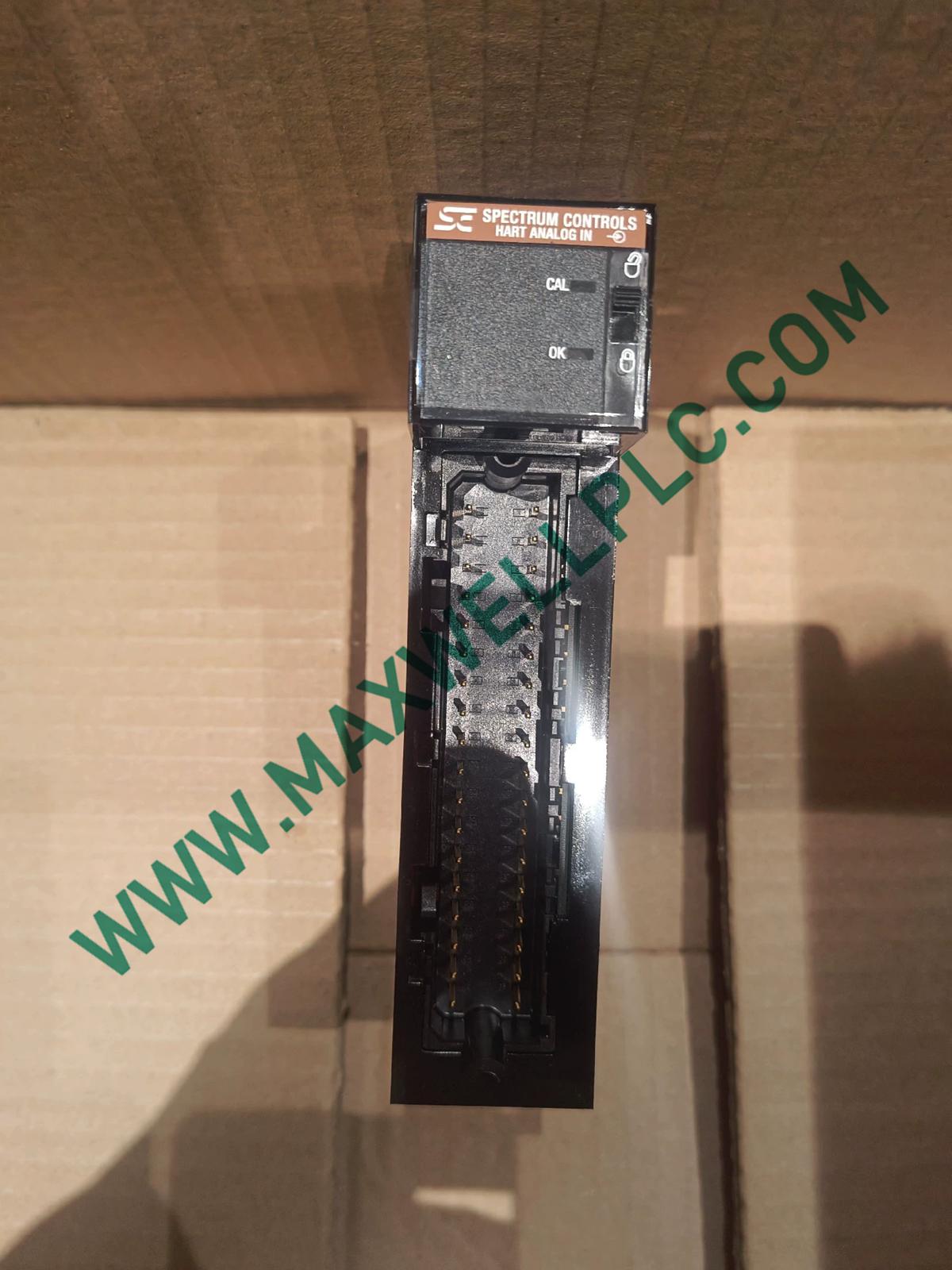

El Allen-Bradley 1756SC-IF8H, también catalogado como el Módulo de entrada analógica HART de 8 puntos 1756-IF8H-class, convierte 8 corrientes/voltajes de bucle de campo diferenciales en palabras de datos del controlador Logix a través del backplane ControlLogix.

Identidad de catálogo y referencia cruzada de legado

Especificaciones de hardware

Transferencia CIP de backplane ControlLogix y clave electrónica

El 1756SC-IF8H expone sus 8 palabras de entrada analógica y objetos de diagnóstico HART al procesador Logix a través del backplane ControlLogix utilizando mensajes optimizados para rack basados en CIP o de conexión directa; este no es el modelo de escaneo paralelo de E/S 1771 PLC-5 heredadas. La velocidad de comunicación del bus del backplane se rige por el chasis 1756, la fuente de alimentación 1756, el adaptador ControlNet o EtherNet/IP, y los recursos de conexión consumidos en lugar de por un campo de licencia de usuario. La escalabilidad de la densidad de E/S está limitada por los presupuestos de corriente del backplane de 5,1 VDC y 24 VDC: a 300 mA / 135 mA, un 1756SC-IF8H consume una fracción considerable de un rack de 8 o 10 ranuras antes de que se agreguen E/S digitales. La compatibilidad con el flash del firmware se aplica mediante clave electrónica; un módulo de reemplazo cuya revisión principal/menor difiera de la configuración de E/S de Studio 5000 provocará una falla si se selecciona la clave Exacta, y solo pasará bajo clave Compatible/Deshabilitada cuando la revisión de silicio y objeto sea compatible con versiones anteriores.

Información de pedidos

• 1 módulo 1756SC-IF8H (unidad base, revisión sujeta al stock NOS disponible)
• 1 RTB de abrazadera de tornillo de 36 pines 1756-TBCH, o RTB de abrazadera de resorte 1756-TBS6H, pedidos por separado
• 1 soporte de llave del módulo / inserto de llave de ranura preajustado en unidades nuevas en stock antiguo
• 1 mapa impreso de registro de configuración HART y rango analógico

Práctica de rack, bucle y blindaje

• Coloque el módulo solo después de confirmar que la toma de tierra del chasis y la fuente de alimentación 1756 están presentes; el RIUP solo se permite en un chasis alimentado que lo admita, no en una fuente parcialmente cargada o de tamaño insuficiente
• Para transmisores HART de 2 hilos y 4-20 mA, conecte una alimentación de bucle externa de 24 VDC en serie; el módulo absorbe/mide el bucle, no suministra excitación de campo
• Ejecute pares 4-20 mA/HART en par trenzado blindado; termine el drenaje en la abrazadera de blindaje 1756-TBCH, no en ambos extremos del instrumento y del gabinete simultáneamente
• Mantenga la capacitancia del tronco HART dentro de los límites del manual del dispositivo; el exceso de capacitancia del cable degrada el FSK de 1200 bps/2200 bps superpuesto en el bucle analógico
• No mezcle el cableado de campo de entrada de voltaje y entrada de corriente en un canal sin reconfigurar primero el tipo de datos del canal de Studio 5000

Preguntas y respuestas técnicas

¿El 1756SC-IF8H incluye el bloque de terminales en la caja del módulo?

No. Al igual que otras E/S analógicas 1756, el RTB de 36 pines, como el 1756-TBCH o el 1756-TBS6H, es un conjunto ordenable por separado. El conector frontal del módulo acepta el RTB; los cables de campo aterrizan en el RTB, por lo que un intercambio reutiliza el bloque precableado.

¿Es el RIUP un hot-swap real sin impacto en el controlador?

El RIUP permite la inserción/extracción mecánica en un chasis y una fuente de alimentación ControlLogix compatibles, pero los ocho canales dejan de actualizarse durante el proceso de reinicio. La lógica de la aplicación debe mantener los últimos valores válidos o forzar estados seguros antes del intercambio para evitar interrupciones en el proceso.

¿Puede el 1756SC-IF8H/A reemplazar un 1756-IF8H sin cambiar la descarga?

Solo si la clave electrónica está configurada en Compatible o Deshabilitada. Bajo clave Exacta, una revisión Mayor/Menor diferente devuelta desde la identificación del módulo provoca una falla de conexión hasta que la configuración de E/S coincide o la clave se relaja.

¿El módulo suministra energía de bucle a un transmisor HART de 2 hilos?

No. Es una entrada analógica de recepción/suministro con desmodulación de paso HART. Un dispositivo de campo HART de 4-20 mA de 2 hilos requiere una fuente de alimentación de bucle externa de 24 VDC en serie con el par de terminales de entrada.

¿Qué pérdida de precisión ocurre en la entrada de 4-20 mA de circuito abierto?

En circuito abierto, el canal se dirige a la escala completa positiva en 5 segundos y establece el bit de falla del canal; la palabra analógica ya no es una variable de proceso válida. Los siete canales restantes continúan convirtiendo a su velocidad de actualización configurada.

¿Cómo se separan los datos HART del PV de 4-20 mA?

HART utiliza tonos FSK de 1200 Hz / 2200 Hz superpuestos a la corriente de bucle de CC. El único módem HART del módulo recupera el PV digital, el estado y los diagnósticos del dispositivo, mientras que el ADC continúa resolviendo el componente de CC de 4-20 mA.

¿Qué limita múltiples 1756SC-IF8H en un rack 1756-A10?

Corriente del backplane, no el número de ranuras. Ocho módulos a 300 mA cada uno se acercan a 2,4 A solo en el riel de 5,1 VDC; agregue la carga de 24 VDC y los módulos de comunicación/E/S coexistentes, luego verifique contra la clasificación de suministro 1756-PA/PS antes de energizar.

¿Los canales están aislados entre sí en el 1756SC-IF8H?

Los datos públicos de la clase 1756-IF8H muestran aislamiento de canal a backplane y agrupación analógica frontal común en lugar de aislamiento galvánico completo punto a punto por canal; no conecte redes de sensores con tierra separada en entradas adyacentes sin verificar las clasificaciones de modo común y aislamiento en la publicación equivalente de Rockwell.
