Descripción general del producto

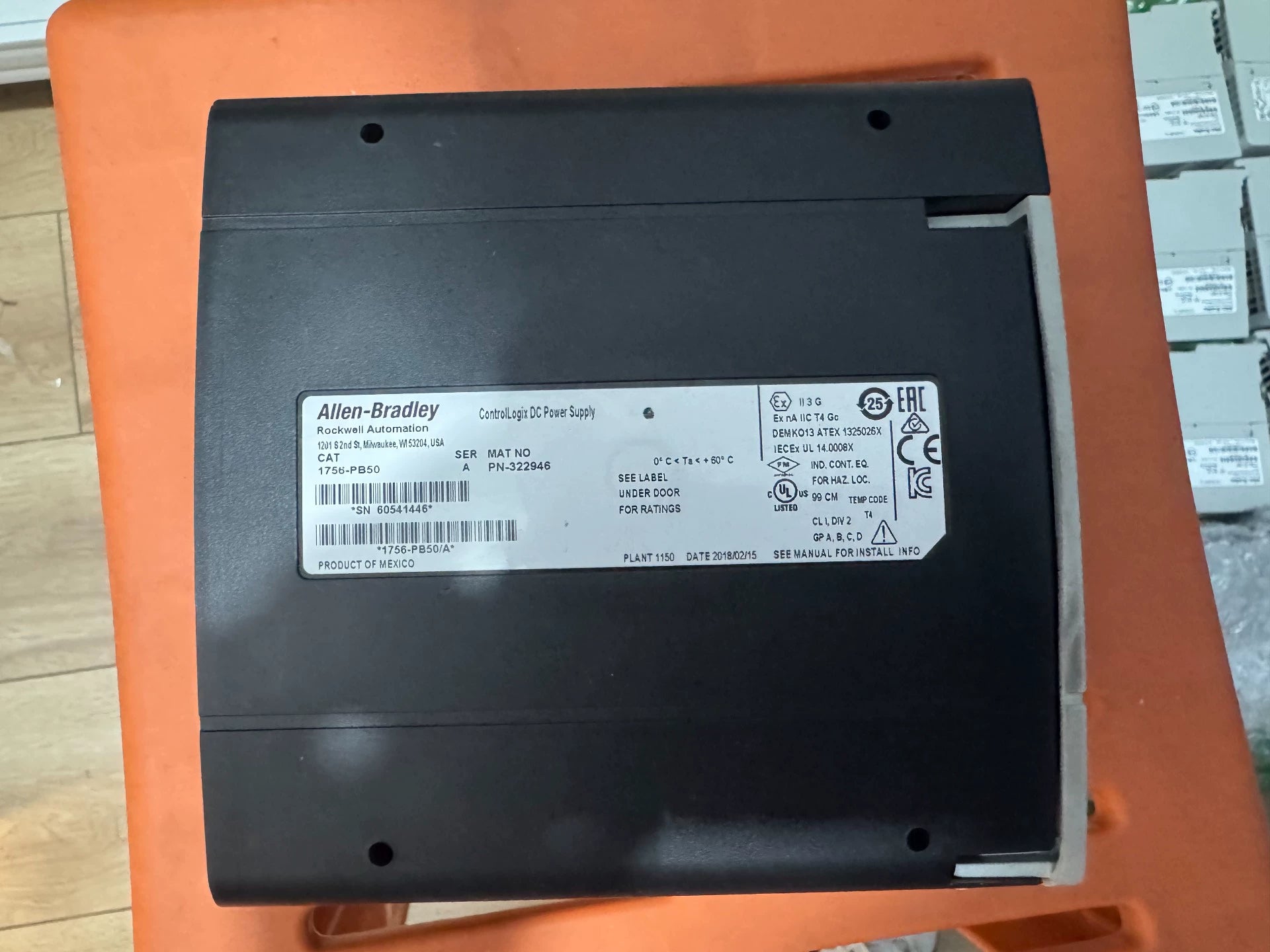

La unidad Allen-Bradley 1756-PB50 es una fuente de alimentación de entrada de CC altamente confiable, diseñada específicamente para la arquitectura ControlLogix. Diseñada para proporcionar energía estable y de alto rendimiento al backplane del chasis, esta unidad es esencial para mantener la integridad operativa de sistemas de automatización complejos en entornos industriales exigentes. Como fuente de alimentación de CC estándar, la 1756-PB50 acepta una entrada nominal de 24 V CC (rango: 18–32 V CC) y proporciona una potencia de salida total de 60 W, lo que garantiza un suministro de energía constante a los módulos de E/S, puentes de comunicación y controladores de procesador instalados dentro del chasis.

A diferencia de los módulos de E/S estándar, el 1756-PB50 está diseñado para una posición de instalación única: se monta directamente en el lado izquierdo de cualquier chasis ControlLogix 1756, sirviendo eficazmente como la columna vertebral de la infraestructura eléctrica del rack. Sus características avanzadas, incluida la capacidad de tiempo de "mantenimiento" (Hold-Up), protegen el sistema de caídas transitorias de voltaje, asegurando que la lógica de control permanezca activa incluso durante fluctuaciones menores de energía. Con una construcción robusta y el cumplimiento de rigurosos estándares de vibración y térmicos, esta fuente de alimentación es el estándar de oro para plantas de proceso descentralizadas, líneas de fabricación automotriz y estaciones de ensamblaje aeroespacial donde el tiempo de inactividad no es una opción.

Especificaciones técnicas

Explicación de la configuración del modelo

La designación 1756-PB50 proporciona una hoja de ruta precisa para la integración del sistema:

• 1756: Identifica la familia de hardware del sistema ControlLogix.

• P: Designa el módulo como una fuente de alimentación.

• B: Especifica el tipo de entrada, con 'B' que representa la energía de CC (24V CC).

• 50: Denota el nivel de potencia/clasificación de capacidad (clasificación de la serie 50), lo que garantiza que los ingenieros hagan coincidir el módulo con el presupuesto de energía total del chasis.

Aplicaciones típicas

• Automotriz y aeroespacial: Alimenta estaciones de ensamblaje centralizadas, robótica y sistemas de control de movimiento con clasificación de seguridad.

• Alimentos y bebidas: Ideal para paneles de acero inoxidable y temperatura controlada que requieren control de procesos descentralizado.

• Tratamiento de agua y aguas residuales: Proporciona energía confiable a chasis de E/S remotos y descentralizados en entornos de proceso exteriores o hostiles.

• Maquinaria pesada: Admite racks ControlLogix complejos utilizados en aplicaciones de embalaje, manipulación de materiales y clasificación de alta velocidad.

Compatibilidad del sistema

El 1756-PB50 es totalmente compatible con toda la gama de chasis ControlLogix, incluidos 1756-A4, 1756-A7, 1756-A10, 1756-A13 y 1756-A17 (Serie A, B y C). Está diseñado para alimentar cualquier combinación de módulos de E/S, comunicación y especialidades dentro de estos racks. Debido a que ocupa la posición más a la izquierda del chasis (fuera de la numeración de ranuras de módulo estándar), no compite por espacio con las tarjetas PLC o de comunicación, lo que permite una máxima utilización del rack.

Guías de instalación

• Protocolo de montaje: Alinee la placa de circuito de la fuente de alimentación con las guías de la tarjeta ubicadas en el extremo izquierdo del chasis. Deslice el módulo hacia atrás hasta que quede completamente al ras con la parte frontal del chasis.

• Conexiones de terminales: Conecte el cable de CC positivo al Terminal 1 (CC+) y el cable negativo al Terminal 2 (CC-). El Terminal 3 permanece sin usar.

• Estándares de cableado: Utilice cable de cobre sólido o trenzado de 14 AWG (2,5 mm²) con clasificación de 90°C (194°F) o superior. Asegúrese de que el grosor del aislamiento no exceda los 1,2 mm.

• Retención del cable: Utilice la ranura en V integrada en la parte frontal de la fuente para enrutar el cable de alimentación y asegúrelo con una brida para evitar la tensión en los terminales.

• Entorno: Asegúrese de que la unidad esté instalada en un entorno con un flujo de aire adecuado, respetando el rango de temperatura de 0-60°C.

Ventajas del producto

• Tiempo de mantenimiento (Hold-Up): Ofrece una protección significativa contra la inestabilidad de la red eléctrica; la unidad mantiene las operaciones durante 30-40 ms durante las caídas de voltaje.

• Excelencia de aislamiento: Proporciona un aislamiento continuo de 250 V, lo que garantiza que la lógica del backplane esté protegida del ruido de energía externo.

• Máxima densidad de rack: Su exclusivo montaje lateral izquierdo externo conserva un valioso espacio en el rack, lo que permite instalar más módulos por chasis.

• Compatibilidad escalable: Funciona con todas las principales series de chasis ControlLogix (A, B, C), lo que la convierte en una opción versátil tanto para el mantenimiento de sistemas heredados como para nuevas instalaciones.

Información para pedidos

• Módulo de fuente de alimentación ControlLogix de CC 1756-PB50.

• Nota: Esta unidad no incluye tornillos de montaje ni bridas; consulte la documentación del chasis para conocer el hardware necesario. Solicite bloques de terminales de repuesto por separado si es necesario para el mantenimiento de campo.

Preguntas frecuentes

• ¿El 1756-PB50 ocupa una ranura de módulo en el chasis?

  No. La fuente de alimentación se monta en el extremo izquierdo del chasis, dejando efectivamente todas las ranuras de módulo estándar abiertas para su CPU y tarjetas de E/S.

• ¿Qué sucede si el voltaje de entrada cae por debajo de 18V CC?

  El módulo puede dejar de funcionar. Sin embargo, la función interna de tiempo de "mantenimiento" (Hold-Up) proporciona suficiente energía para mantener la estabilidad del sistema durante un corto período durante caídas menores.

• ¿Puedo usar esta fuente de alimentación con un chasis alimentado por CA?

  No. Este es un módulo de entrada de CC (18-32 V) dedicado. Intentar conectar voltaje de CA causará daños permanentes. Utilice la serie 1756-PA para los requisitos de CA.

• ¿Qué significa la compatibilidad con "Serie A, B, C"?

  Significa que el módulo está diseñado para encajar y funcionar dentro de varias generaciones de arquitecturas de chasis ControlLogix, lo que garantiza un soporte a largo plazo para su equipo.

• ¿Por qué hay una diferencia en la potencia de salida a 50°C frente a 60°C?

  Los componentes electrónicos industriales se someten a una reducción de potencia térmica. A temperaturas más altas (60°C), la fuente de alimentación debe reducir su potencia de salida (50W) para evitar el sobrecalentamiento de los componentes.

• ¿El 1756-PB50 es adecuado para configuraciones de energía redundantes?

  Sí, puede instalar una segunda fuente de alimentación en el extremo derecho del chasis para redundancia, siempre que tenga un chasis diseñado para admitir fuentes de alimentación duales.

• ¿Cómo sé si la fuente de alimentación está fallando?

  Supervise los indicadores LED en el panel frontal. Una pérdida de energía o un estado intermitente a menudo indica una falla o un voltaje de entrada fuera del rango requerido.

• ¿Puedo usar esta fuente para alimentar dispositivos de campo de 24V?

  Aunque proporciona 24V CC al backplane del chasis para los módulos, no debe exceder los límites de capacidad de corriente (2.5A) si extrae energía para dispositivos de campo externos.
