Descripción general del producto

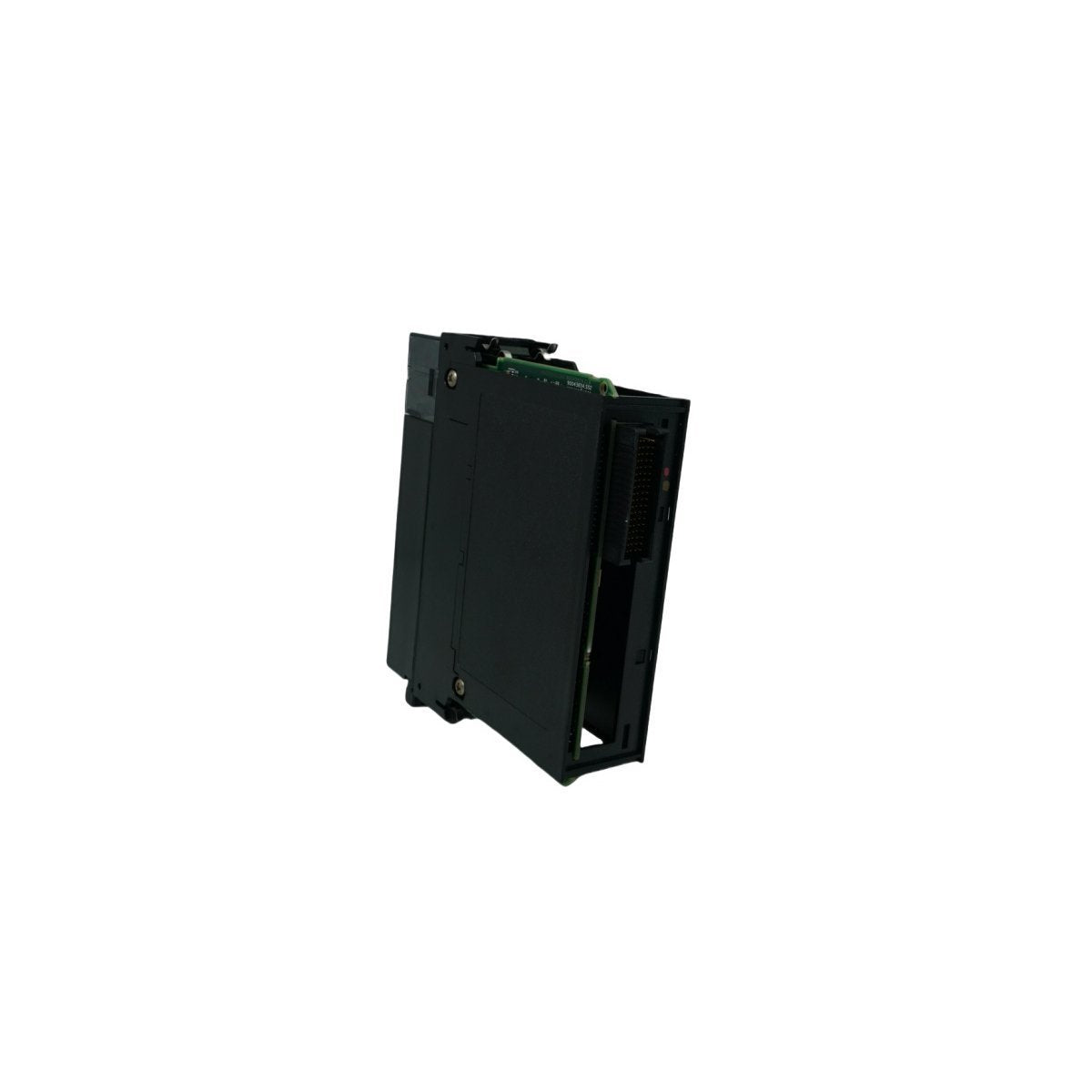

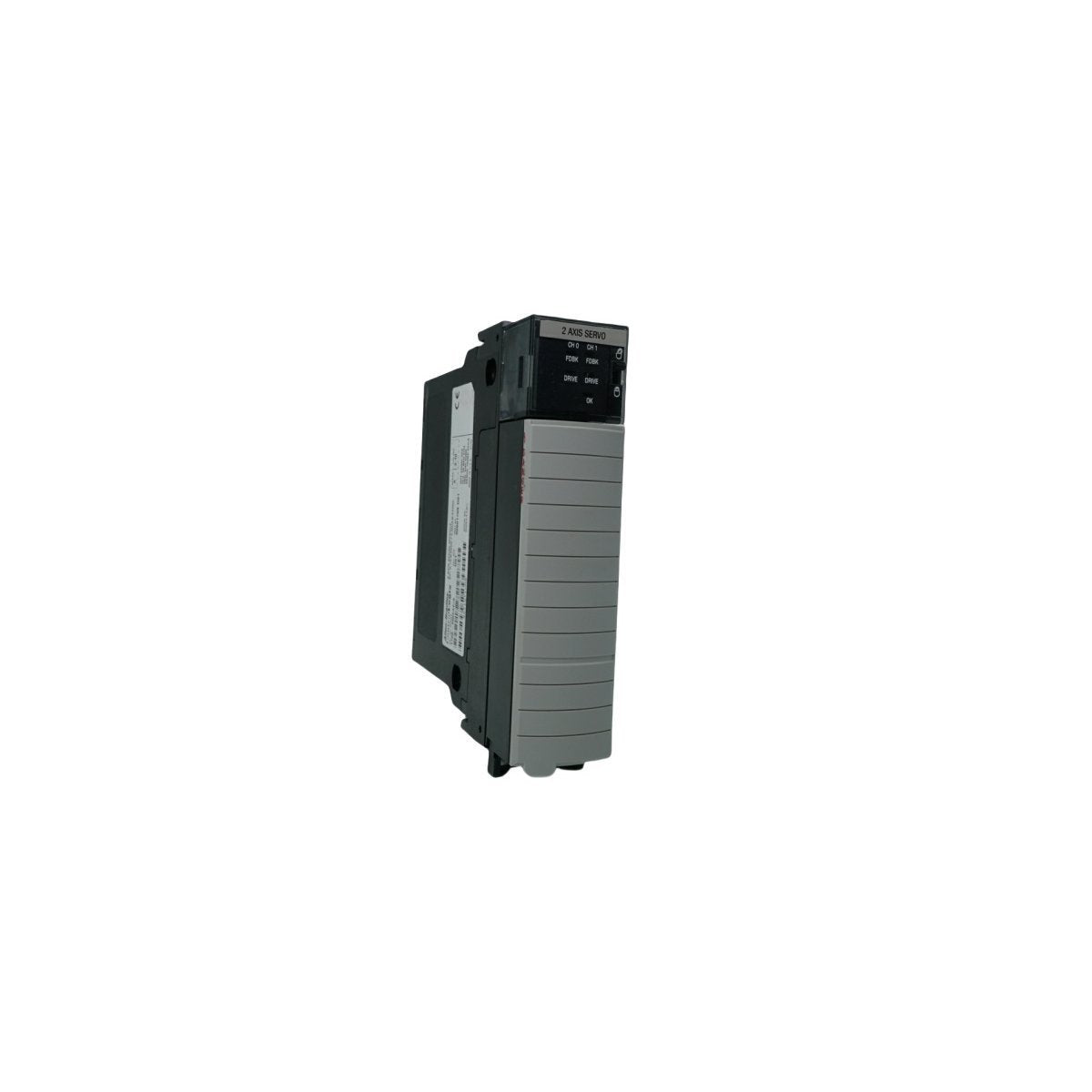

El Allen-Bradley 1756-M02AE es un módulo de interfaz de servomotor analógico de dos ejes de alto rendimiento, diseñado para la plataforma ControlLogix®. Sirve como un enlace crítico entre el controlador Logix5000™ y los sistemas de accionamiento analógicos, proporcionando control de posición de alta velocidad para actuadores que requieren un comando de referencia de velocidad o par de $\pm10$V. Mediante el uso de retroalimentación de codificador en cuadratura, el 1756-M02AE garantiza un movimiento de lazo cerrado preciso, lo que lo convierte en un componente esencial para maquinaria sincronizada de múltiples ejes y tareas de posicionamiento de alta velocidad.

Este módulo gestiona internamente las complejas matemáticas de los perfiles de movimiento, presentando un sofisticado algoritmo PI (Proporcional-Integral) anidado para bucles digitales de posición y velocidad. Su aislamiento óptico proporciona una protección superior contra el ruido eléctrico común en entornos industriales, asegurando la integridad de la señal a través de interfaces de transductores rotativos y lineales.

Capacidades principales de control de movimiento

El 1756-M02AE está diseñado para una respuesta rápida y una integración de retroalimentación de alta resolución.

• Sincronización de doble eje: Controla de forma independiente dos ejes de movimiento con actualizaciones de alta velocidad, admitiendo tanto el control servo de lazo cerrado como los modos de simulación de lazo abierto.

• Actualizaciones de bucle de alta velocidad: Ofrece una velocidad de actualización de bucle de posición ultrarrápida de 500 microsegundos y una velocidad de bucle de velocidad de 250 microsegundos para una respuesta dinámica.

• Retroalimentación de cuadratura: Acepta señales de codificador de cuadratura AB incrementales a velocidades de hasta 4 MHz, proporcionando un vasto rango de posición de $\pm1$ mil millones de conteos de codificador.

• Lógica de accionamiento integrada: Cuenta con hardware dedicado a bordo para salidas de habilitación de accionamiento, entradas de fallo de accionamiento y monitoreo del interruptor de límite de inicio para optimizar la seguridad y las secuencias de inicio.

• Interconexión flexible: Compatible con cualquier chasis ControlLogix 1756 estándar (por ejemplo, 1756-A4, 1756-A10, 1756-A17) y utiliza bloques de terminales extraíbles (RTB) estándar de 36 pines.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1756-M02AE

• Tipo de módulo: Módulo servo de codificador analógico (AE)

• Número de ejes: 2

• Salida analógica: $\pm10$V DC (referencia de velocidad o par)

• Soporte de codificador: Cuadratura AB incremental (modo 4X)

• Frecuencia máxima del codificador: 4 MHz

• Corriente de backplane: 700 mA a 5.1V DC; 2.5 mA a 24V DC

• Disipación de energía: 5.5 vatios

• Tasas de actualización: 250 µs (velocidad); 500 µs (posición)

• Tensión de aislamiento: 50V (continua), tipo de aislamiento básico

• Peso: 0.36 kg (0.79 lbs)

• Dimensiones: 3.5 x 14.2 x 14.5 cm

Aplicación industrial y mantenimiento

El 1756-M02AE se implementa ampliamente en sectores que requieren una sincronización meticulosa del movimiento:

• Manipulación de materiales: Sincronización precisa de cintas y paletizado.

• Maquinaria de embalaje: Etiquetado, llenado y tapado de alta velocidad donde se prefieren los accionamientos analógicos.

• Metalurgia: Control de actuadores hidráulicos o amplificadores servo analógicos más antiguos en aplicaciones de estilo CNC.

• Plataformas de prueba: Control preciso de par y velocidad para pruebas de tensión de componentes.
