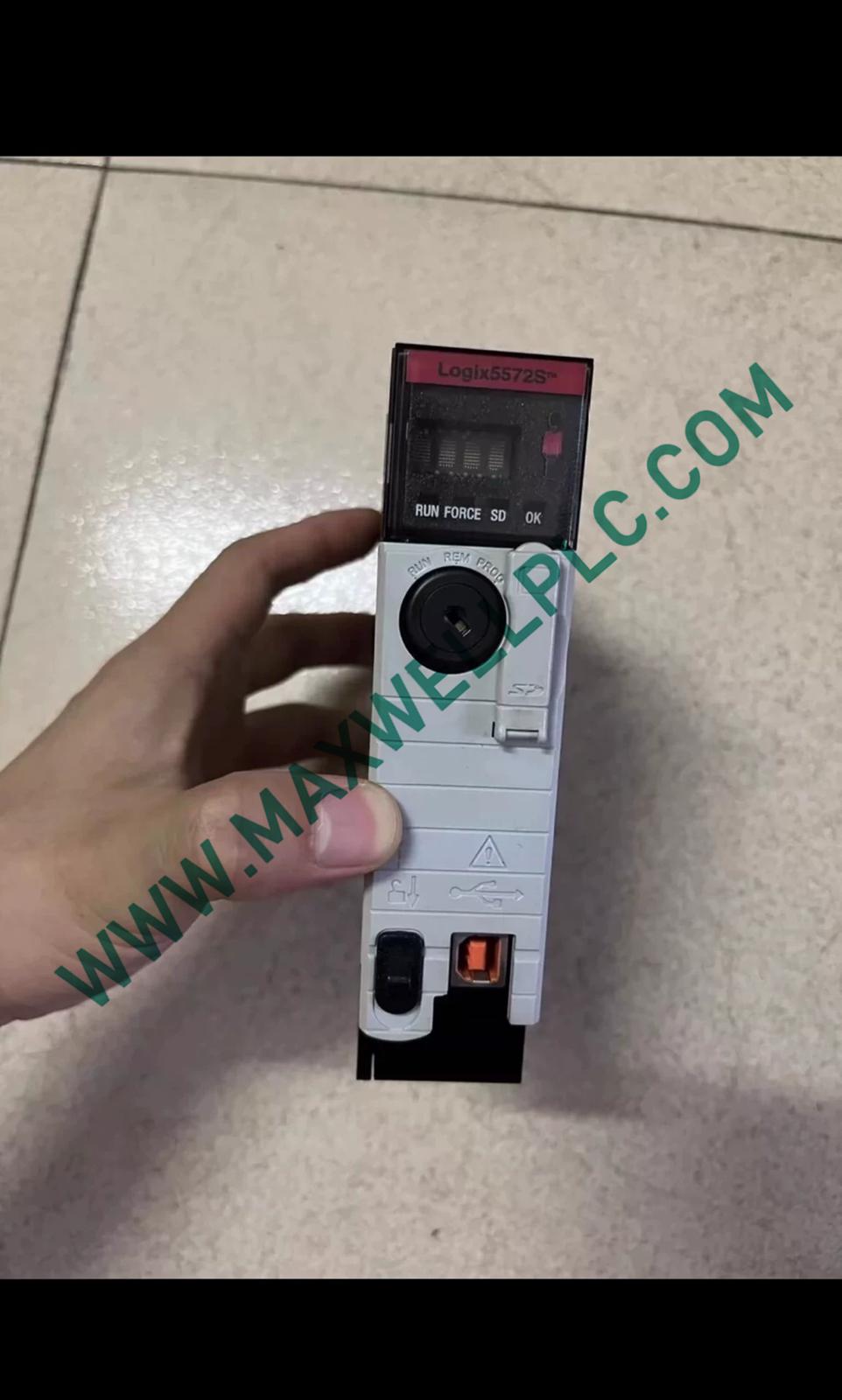

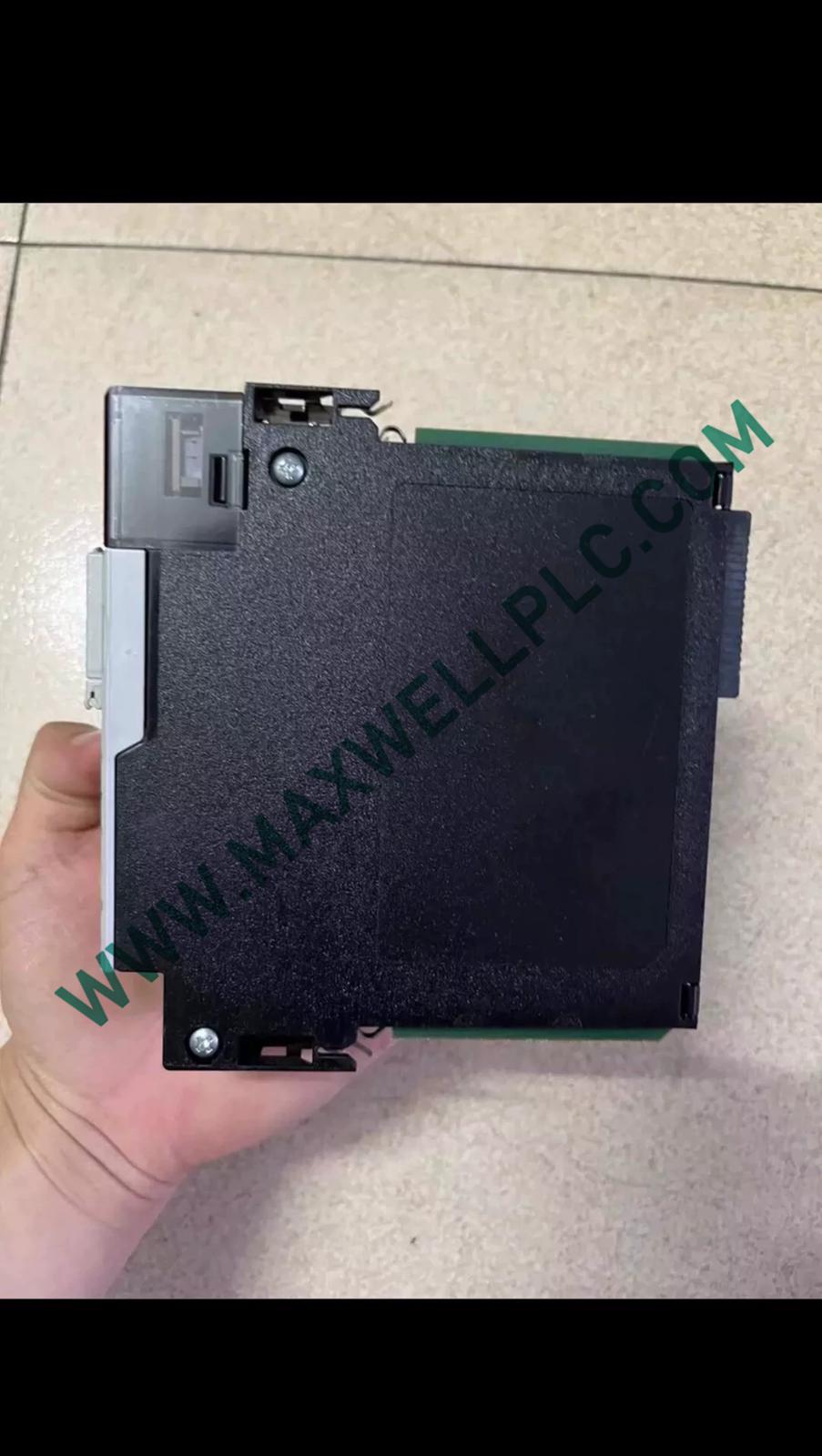

Configurado para la ejecución coordinada del control estándar y de seguridad en un chasis ControlLogix, el Allen-Bradley 1756-L72S (procesador GuardLogix Logix5572S 1756L72S) ejecuta la lógica del controlador manteniendo recursos de memoria estándar y de seguridad separados.

Identificación del modelo

Las referencias de modelo proporcionadas identifican la misma familia de procesadores:

• Modelo principal: 1756-L72S
• Referencia de catálogo: 1756L72S
• Modelo de repuesto: 1756-L72S/B
• Tipo de controlador: Procesador GuardLogix Logix5572S
• Plataforma: ControlLogix
• Memoria estándar: 4 MB
• Memoria de seguridad: 2 MB
• Interfaz USB: 1 puerto USB
• Almacenamiento de energía: Módulo de almacenamiento de energía especificado

Especificaciones de hardware

Backplane ControlLogix y arquitectura de seguridad

El 1756-L72S combina la memoria estándar del controlador con una asignación de memoria de seguridad dedicada. Los datos suministrados especifican 4 MB de memoria estándar y 2 MB de memoria de seguridad.

El procesador consume 800 mA a 5,1 VCC y 5 mA a 1,2 VCC. Estos valores deben incluirse al calcular la carga de energía del chasis ControlLogix.

La tensión de aislamiento continua de 30 V indicada define la especificación de aislamiento suministrada. En los datos proporcionados no se proporciona ningún valor de aislamiento adicional de canal a canal.

Información para pedidos

• 1 procesador Allen-Bradley 1756-L72S GuardLogix Logix5572S
• 1 módulo de almacenamiento de energía, cuando se incluye con la configuración del procesador suministrada
• Chasis ControlLogix adicional, fuente de alimentación, módulos de comunicación o accesorios de terminal no se especifican como parte de los datos del procesador suministrados.

Notas de instalación y cableado

Instalación del chasis

• Instale el procesador en la posición designada del chasis ControlLogix según la documentación del hardware del chasis.
• Verifique el presupuesto de energía del chasis con el consumo de corriente del procesador antes de energizar el rack.
• Asegure el módulo mecánicamente antes de conectar el backplane.
• Mantenga un espacio adecuado alrededor del chasis para la disipación del calor.

Instalación eléctrica

• Verifique la carga del backplane de 5,1 VCC al calcular la corriente total del chasis.
• Encamine el cableado de comunicación y señal por separado de los conductores de alimentación de alta corriente cuando sea práctico.
• Utilice prácticas de terminación de blindaje apropiadas para el cableado de campo conectado.
• No aplique voltaje de campo directamente a las interfaces del procesador a menos que la interfaz conectada esté específicamente clasificada para ese voltaje.

Configuración de seguridad

• Trate las áreas de memoria estándar y de seguridad como recursos de controlador separados.
• Verifique el proyecto del controlador y la configuración de seguridad antes de transferir la lógica al procesador.
• La compatibilidad del firmware y del proyecto debe confirmarse antes de realizar el reemplazo o las actualizaciones del controlador.

Preguntas frecuentes

• ¿Qué tipo de procesador es el 1756-L72S?

  El 1756-L72S se identifica como un procesador GuardLogix Logix5572S para la plataforma ControlLogix, con asignaciones de memoria estándar y de seguridad separadas.

• ¿Cuánta memoria estándar se especifica?

  Los datos del producto suministrados especifican 4 MB de memoria estándar para el procesador 1756-L72S.

• ¿Cuánta memoria de seguridad hay disponible?

  La especificación suministrada identifica 2 MB de memoria de seguridad. Esta memoria está separada de los 4 MB de memoria estándar indicados.

• ¿Cuál es el consumo de corriente de 5,1 VCC?

  El procesador tiene un consumo de corriente especificado de 800 mA a 5,1 VCC. Este valor debe incluirse en el cálculo de la carga de energía del chasis.

• ¿Cuál es el consumo de corriente de 1,2 VCC?

  Los datos suministrados especifican un consumo de corriente de 5 mA a 1,2 VCC. No se proporciona ninguna especificación de energía adicional de 1,2 VCC.

• ¿Qué tensión de aislamiento se especifica?

  El procesador se especifica con una tensión de aislamiento continua de 30 V. No se indican parámetros de aislamiento adicionales en la información del producto suministrada.

• ¿El procesador tiene una interfaz USB?

  Sí. La información del producto suministrada identifica 1 puerto USB en el procesador 1756-L72S.

• ¿Qué disipación térmica debe tenerse en cuenta?

  La disipación de potencia indicada es de 2,5 W, con una disipación térmica de 8,5 BTU por hora. La ventilación del chasis debe tener en cuenta esta carga de calor.
