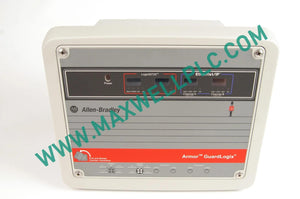

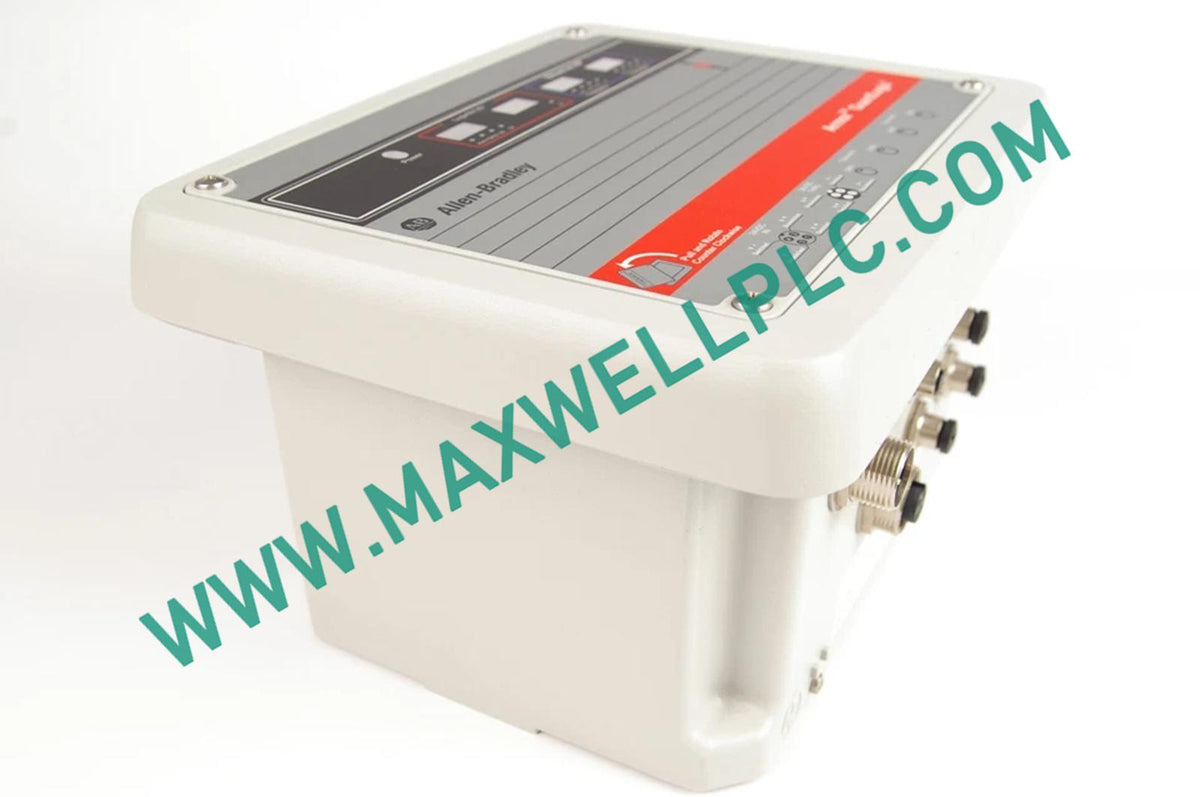

Configurado para la ejecución de control estándar y de seguridad a través de EtherNet/IP en una arquitectura On-Machine, el Allen-Bradley 1756-L72EROMS (controlador Armor GuardLogix 1756-L72EROMS) proporciona 4 MB de memoria estándar, 2 MB de memoria de seguridad, interfaces EtherNet/IP duales independientes y una interfaz de alimentación de 24 VDC. Rockwell Automation identifica el número de catálogo como un controlador Armor GuardLogix 5570.

Identificación del modelo y la variante

El 1756-L72EROMS es la versión de seguridad de la familia de controladores Armor ControlLogix 5570. El fabricante especifica 4 MB de memoria estándar y 2 MB de memoria de seguridad. A diferencia del 1756-L72EROM estándar, el modelo de seguridad no incluye la asignación de memoria de E/S de 0,98 MB ni los límites de E/S de 128.000 puntos en los datos técnicos actuales.

El sufijo OMS identifica la variante de controlador de seguridad Armor GuardLogix. Rockwell Automation distingue el 1756-L72EROMS del 1756-L72EROM estándar por su capacidad de control de seguridad y su asignación de memoria de seguridad.

Especificaciones de hardware

Rockwell Automation especifica aproximadamente 7,15 kg para el 1756-L72EROMS y dimensiones de 240,0 x 292,0 x 164,52 mm. El peso suministrado de 0,26 kg y las dimensiones de envío de 3,5 x 114,3 x 14,5 cm no corresponden con los datos de hardware publicados por el fabricante y no deben tratarse como dimensiones del producto.

Seguridad funcional y arquitectura de red

El 1756-L72EROMS está clasificado por Rockwell Automation como un controlador Armor GuardLogix. La familia Armor GuardLogix admite aplicaciones de seguridad hasta SIL 3 y Nivel de Rendimiento PLe, Categoría 4, cuando se configura y utiliza de acuerdo con la documentación de seguridad aplicable.

El controlador proporciona puertos EtherNet/IP duales independientes y capacidad de anillo a nivel de dispositivo (Device Level Ring). La arquitectura de red está diseñada para mantener la comunicación a través de un único fallo de conexión de red cuando se configura como una red DLR.

El controlador de seguridad admite lógica de escalera de relés (Relay Ladder Logic), texto estructurado (Structured Text), diagrama de bloques de funciones (Function Block Diagram) y diagrama de funciones secuenciales (Sequential Function Chart) para la programación del controlador estándar. La tarea de seguridad admite lógica de escalera de relés y las instrucciones de seguridad adicionales especificadas.

La redundancia del controlador no es compatible con los controladores Armor ControlLogix y Armor GuardLogix 5570.

Memoria de seguridad y compatibilidad de firmware

El 1756-L72EROMS contiene 2 MB de memoria de seguridad dedicada, además de su asignación de memoria estándar de 4 MB. La memoria de seguridad distingue a este controlador del estándar 1756-L72EROM.

Rockwell Automation afirma que la certificación de seguridad funcional es aplicable cuando el controlador se utiliza con revisiones de firmware especificadas y de acuerdo con la documentación de referencia de seguridad GuardLogix relevante. La clasificación de seguridad, por lo tanto, debe evaluarse junto con el firmware del controlador, la configuración de la aplicación y la arquitectura de E/S de seguridad asociada.

La interfaz USB está destinada a la programación local temporal y no a una conexión permanente.

Información para pedidos

• 1 x controlador Allen-Bradley 1756-L72EROMS Armor GuardLogix 5570
• 1 x envolvente de controlador y conjunto electrónico integrados
• 1 x interfaz de programación USB integrada
• 1 x interfaz de comunicación Ethernet integrada
• 1 x interfaz de tarjeta de memoria Secure Digital
• Las tarjetas de memoria se seleccionan según los accesorios Armor GuardLogix admitidos y no se asumen automáticamente a menos que se especifique en la configuración del pedido individual.
• El cableado de alimentación externa de 24 VDC, los cables Ethernet, el hardware de montaje y los dispositivos de E/S de seguridad son componentes del sistema separados.

Pautas de instalación y cableado

Conexión de alimentación

• Utilice una fuente de 24 VDC dentro del rango de entrada especificado de 18-32 VDC.
• Calibre el circuito de alimentación entrante para la interfaz de alimentación del sistema publicada de 8 A.
• Verifique la polaridad y las asignaciones de pines del conector antes de energizar el controlador.
• Observe las clasificaciones de potencia de paso y de salida externa separadas al suministrar equipo On-Machine adicional.

Conexión EtherNet/IP

• Utilice conexiones Ethernet M12 compatibles y cable de par trenzado industrial adecuado.
• El fabricante especifica cableado Ethernet de categoría 5e y construcción de par trenzado blindado o sin blindaje.
• Mantenga el cableado Ethernet separado de los conductores de conmutación de alta energía.
• Para el funcionamiento DLR, verifique la topología de anillo prevista antes de la puesta en marcha.

Puesta a tierra

• Conecte el conductor de tierra de protección de acuerdo con la disposición de puesta a tierra especificada.
• El fabricante especifica tamaños de conductor de tierra PE de 1,3 a 5,2 mm2 y un par de apriete del terminal de 2 N m.
• Evite rutas de corriente de blindaje no deseadas a través de múltiples puntos de conexión a tierra.

Instalación ambiental

• Mantenga una temperatura ambiente de funcionamiento de 0 a 60 °C.
• Mantenga la humedad relativa entre 5 y 95% sin condensación.
• El envolvente tiene una clasificación UL Tipo 4/4x.
• El producto cumple con IP67 cuando está marcado y las tapas antipolvo del receptáculo o las terminaciones de los cables están correctamente instaladas.

Preguntas frecuentes

• ¿Cuál es la memoria estándar del 1756-L72EROMS?
  El controlador proporciona 4 MB de memoria estándar. Se combina con una asignación de memoria de seguridad separada de 2 MB para aplicaciones de seguridad GuardLogix.
• ¿Cuánta memoria de seguridad se proporciona?
  El 1756-L72EROMS proporciona 2 MB de memoria de seguridad. Esta es la distinción principal de memoria con respecto al controlador estándar 1756-L72EROM.
• ¿El controlador es compatible con SIL 3?
  Sí. Los controladores Armor GuardLogix 5570 son capaces de SIL 3 y PLe Categoría 4 cuando se utilizan con firmware específico y la arquitectura de sistema de seguridad requerida.

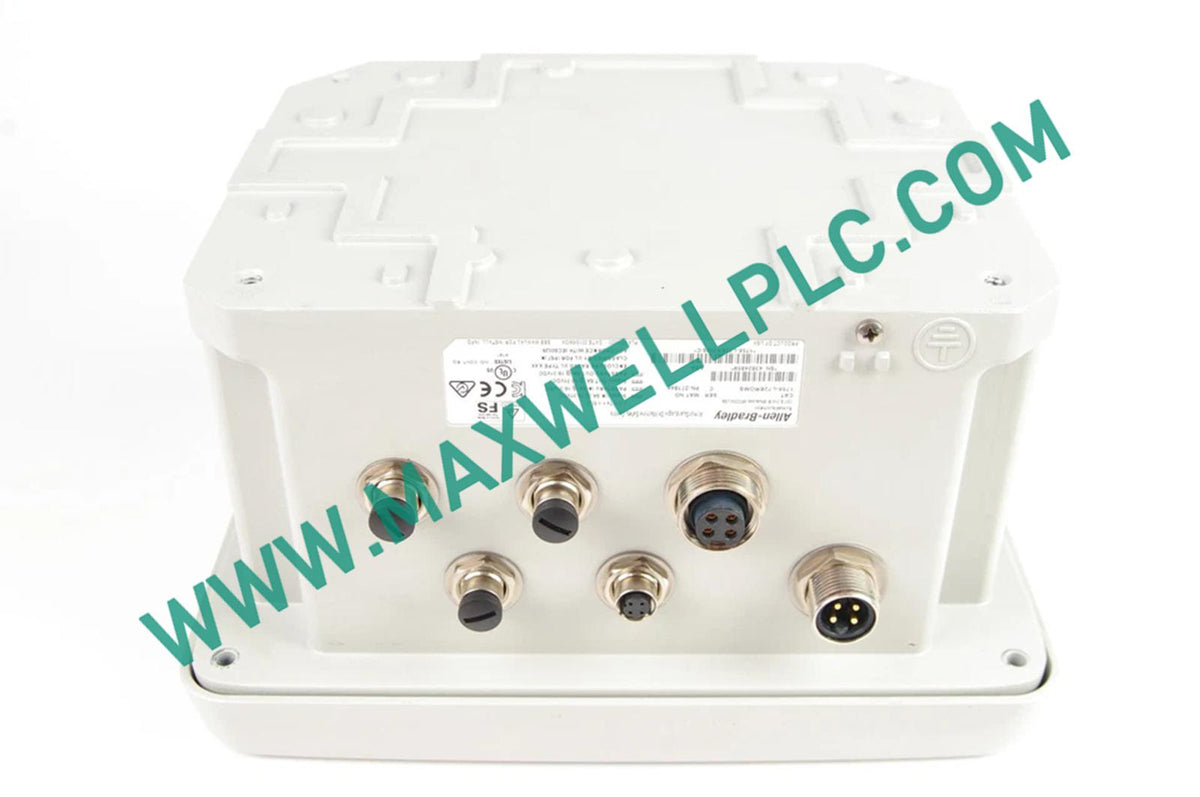

• ¿Qué interfaces Ethernet están integradas?
  El controlador proporciona 4 puertos Ethernet M12 de categoría 5e. Su arquitectura admite conexiones EtherNet/IP duales independientes y capacidad DLR.
• ¿Cuál es la especificación de la interfaz USB?
  La interfaz de programación local es USB 1.1 de velocidad completa a 12 Mbps. Rockwell Automation especifica que el puerto USB está destinado a un uso de programación temporal.
• ¿Qué tensión de alimentación se requiere?
  La tensión nominal de entrada es de 24 VDC, con un rango permitido de 18-32 VDC. La interfaz de alimentación del sistema publicada tiene una clasificación de 8 A.
• ¿Se admite la redundancia del controlador?
  No. Rockwell Automation especifica que la redundancia del controlador no es compatible con la familia Armor ControlLogix y Armor GuardLogix 5570.
• ¿Cuál es el rango de temperatura ambiental?
  El rango de funcionamiento especificado es de 0 a 60 °C. El almacenamiento sin funcionamiento se especifica de -40 a +85 °C, con una humedad del 5 al 95% sin condensación.
