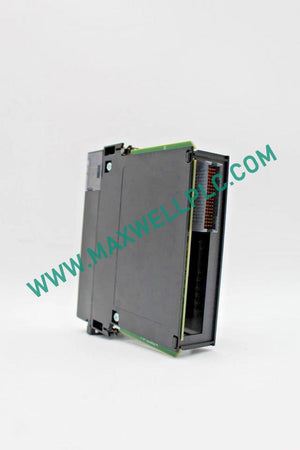

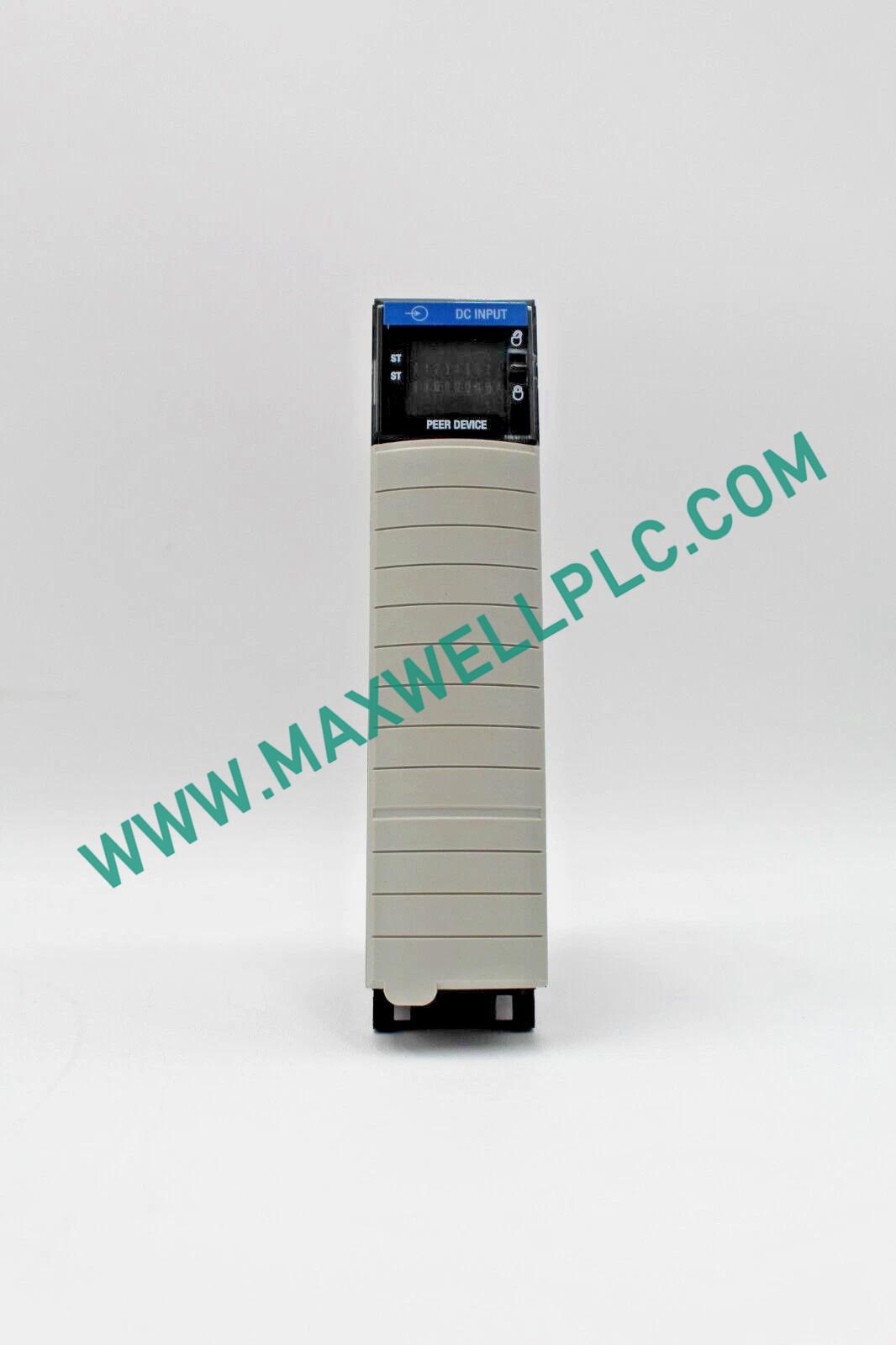

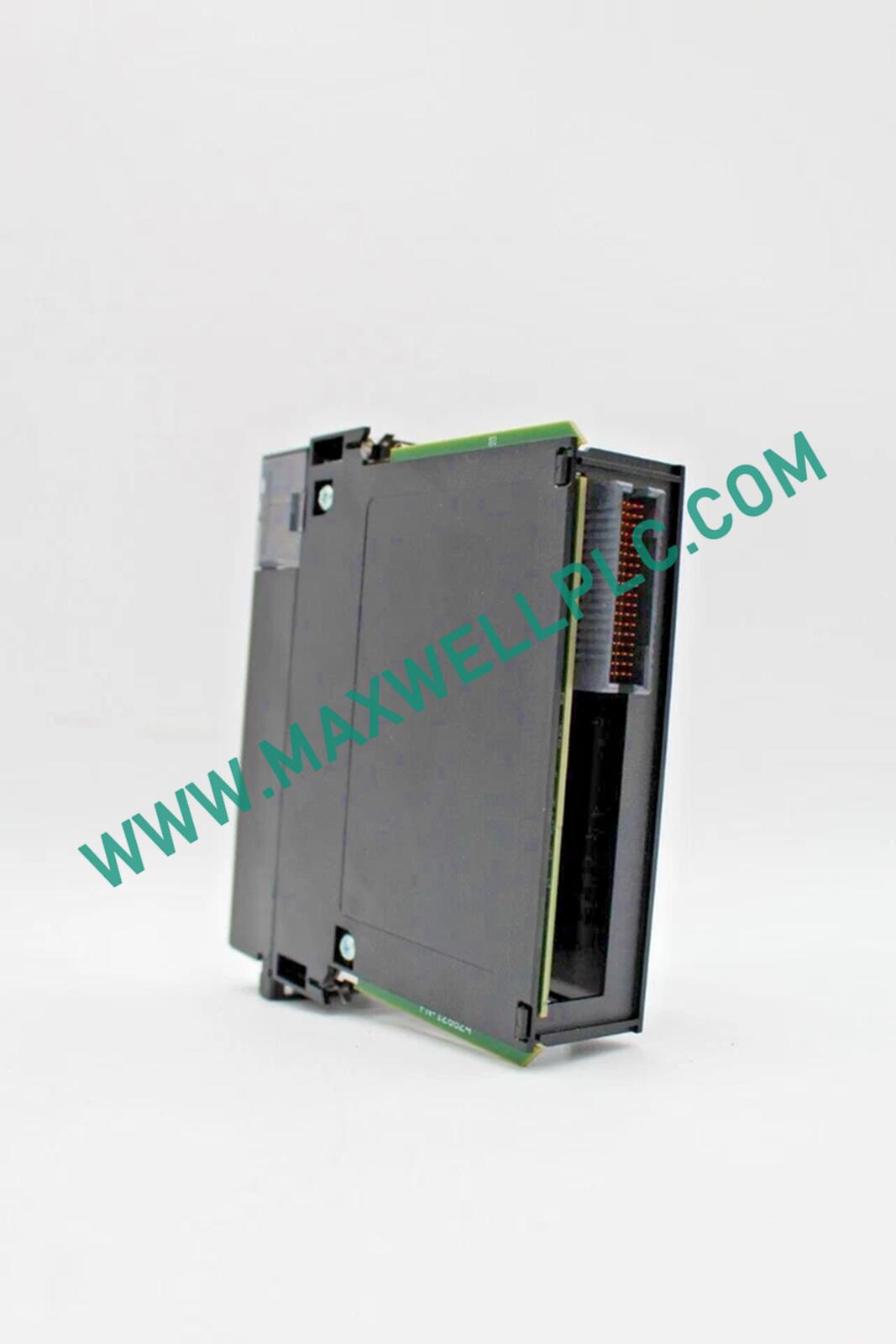

El Allen-Bradley 1756-IB16IF, también catalogado como el Módulo de Entrada Digital Rápida 1756-IB16IF, acepta señales de campo de 10-30 VCC a través de 16 entradas aisladas individualmente y transfiere los estados de entrada al backplane de ControlLogix. Rockwell Automation lo identifica como un módulo de entrada de control par rápido.

Referencia del modelo

El 1756-IB16IF es un módulo de entrada digital ControlLogix de 16 puntos con entradas aisladas individualmente. Rockwell Automation especifica una categoría de entrada sumidero/fuente de 12/24 VCC, un rango de operación de 10-30 VCC y procesamiento de entrada de alta velocidad con filtrado configurable.

El producto utiliza una disposición de conexión de 36 pines y es compatible con los bloques de terminales extraíbles 1756-TBCH y 1756-TBS6H. Rockwell Automation actualmente enumera el 1756-IB16IF como un producto activo.

Especificaciones del hardware

Las clasificaciones eléctricas, los valores de aislamiento, la temporización, la carga del backplane, el rango de filtrado y la compatibilidad del bloque de terminales se especifican en los datos técnicos de Rockwell Automation.

E/S de alta velocidad y control de pares

El 1756-IB16IF está diseñado para la adquisición rápida de entradas digitales. Su retardo de entrada de hardware se especifica en 14 us nominal y 23 us máximo para las transiciones de apagado a encendido y de encendido a apagado antes de que se agregue el intervalo de filtro seleccionado.

El filtro de entrada es configurable por software de 0 a 30,000 us. Una configuración de filtro más corta reduce el retardo de filtrado de entrada, mientras que una configuración más larga aumenta el tiempo de calificación de la señal. La configuración correcta depende de las características de la señal de campo y de la respuesta de evento requerida.

El módulo admite la operación de control par dentro de la arquitectura ControlLogix. También proporciona operación de cambio de estado configurable por software y marcas de tiempo de entrada. La precisión de la marca de tiempo se especifica en +/-4 us para entradas por debajo de 4 kHz y +/-13 us por encima de 4 kHz.

Comunicación de backplane y aislamiento eléctrico

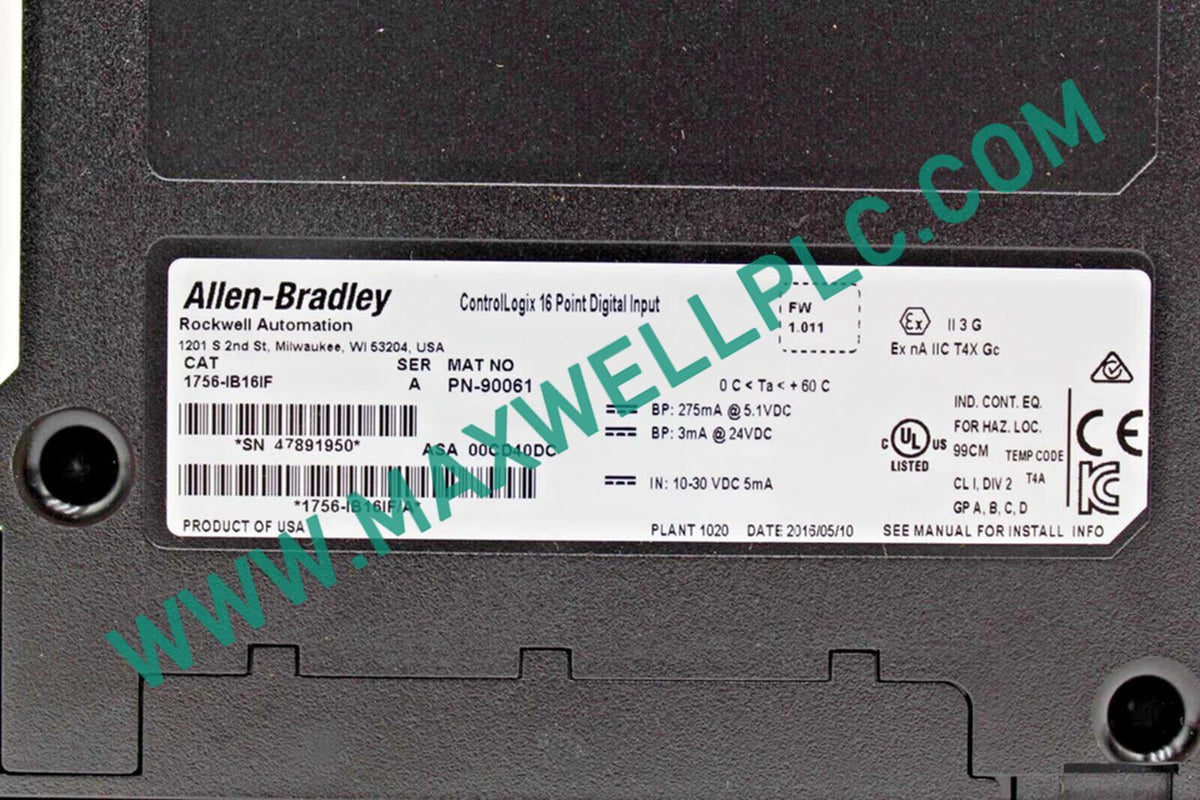

El módulo transfiere los estados de entrada a través del backplane de ControlLogix y consume 275 mA de la fuente de 5.1 VCC y 3 mA de la fuente de 24 VCC. La potencia total del backplane se especifica en 1.47 W.

Las 16 entradas están aisladas individualmente. Rockwell Automation especifica un aislamiento reforzado continuo de 250 V entre las entradas y el backplane, y un aislamiento básico continuo de 250 V entre los canales de entrada individuales.

La arquitectura de entrada es sumidero/fuente de 12/24 VCC. Esto permite que la disposición de polaridad del circuito de campo se seleccione de acuerdo con el dispositivo conectado y el diseño del cableado, dentro de las especificaciones de entrada publicadas.

Firmware e integración de ControlLogix

El 1756-IB16IF se integra en la arquitectura de E/S de ControlLogix a través del backplane del controlador. Rockwell Automation proporciona perfiles complementarios y archivos EDS específicamente para este número de catálogo.

Al cambiar el firmware del controlador, las versiones del software Logix o la configuración del módulo, el perfil de E/S instalado debe verificarse antes de la puesta en marcha. Las funciones de temporización rápida y la configuración de control par del módulo dependen del software.

Información para pedidos

• 1 x Módulo de entrada digital rápida ControlLogix de 16 puntos Allen-Bradley 1756-IB16IF
• 1 x Conjunto de módulo 1756-IB16IF
• 1 x Bloque de terminales extraíble compatible, 1756-TBCH o 1756-TBS6H, seleccionado por separado cuando sea necesario
• Se requiere 1 posición de chasis ControlLogix
• El cableado de campo, los módulos de interfaz y los componentes de alimentación externos son elementos separados del sistema a menos que se configuren específicamente

Pautas de instalación y cableado

Cableado de entrada

• Verifique la polaridad y el voltaje de la señal de campo antes de conectar el módulo.
• Mantenga el voltaje de entrada aplicado dentro de 10-30 VCC.
• Utilice conductores del tamaño adecuado para los dispositivos de campo conectados y las condiciones de instalación.
• Dirija el cableado de entrada por separado de los conductores de conmutación de alta energía cuando sea práctico.

Señales de alta velocidad

• Utilice la ruta de cableado de campo más corta posible para señales de alta velocidad.
• Evite bucles de cable innecesarios y el enrutamiento paralelo cerca de conductores de alta corriente.
• Seleccione el filtro de entrada de software de acuerdo con el ancho de pulso requerido y las características de ruido de la señal.
• No utilice un filtrado excesivo cuando deban detectarse eventos de corta duración.

Aislamiento de canales

• Trate cada entrada como un canal aislado individualmente.
• Verifique la relación de voltaje entre los circuitos de campo separados antes de cablearlos a diferentes entradas.
• Mantenga la disposición de aislamiento especificada al interconectar circuitos con diferentes referencias eléctricas.

Conexión a tierra y blindaje

• Aplique el blindaje y la conexión a tierra del cable según el diseño de instalación de ControlLogix.
• Evite trayectorias de corriente de blindaje no intencionadas a través de múltiples puntos de conexión a tierra.
• Confirme la conexión a tierra del chasis y la fuente de alimentación antes de aplicar la alimentación de campo.

Preguntas frecuentes

• ¿Cuántos canales de entrada proporciona el 1756-IB16IF?
  El módulo proporciona 16 canales de entrada digital aislados individualmente. Su categoría de entrada es sumidero/fuente de 12/24 VCC con un rango de operación de 10-30 VCC.
• ¿Qué hace que el 1756-IB16IF sea un módulo de entrada rápida?
  El retardo de hardware especificado es de 14 us nominal y 23 us máximo para ambas transiciones de entrada, antes de que se aplique el intervalo de filtro configurado.
• ¿Cuál es el rango de voltaje de entrada?
  El módulo acepta señales de 10-30 VCC con un voltaje de entrada nominal de 24 VCC.
• ¿Están los 16 canales de entrada aislados entre sí?
  Sí. Rockwell Automation especifica un aislamiento básico continuo de 250 V entre los canales de entrada individuales.
• ¿Cuál es el consumo de corriente del backplane?
  El módulo consume 275 mA a 5.1 VCC y 3 mA a 24 VCC. La potencia total del backplane se especifica en 1.47 W.
• ¿Se puede ajustar el filtro de entrada?
  Sí. El filtro de entrada es configurable por el usuario de 0 a 30,000 us, lo que permite que el período de calificación de la señal se ajuste a la aplicación.
• ¿El módulo admite marcas de tiempo de entrada?
  Sí. La precisión de la marca de tiempo se especifica en +/-4 us para entradas por debajo de 4 kHz y +/-13 us para entradas por encima de 4 kHz.
• ¿Qué bloques de terminales son compatibles?
  Rockwell Automation enumera los bloques de terminales extraíbles 1756-TBCH y 1756-TBS6H para el 1756-IB16IF. El módulo ocupa una ranura del chasis.
