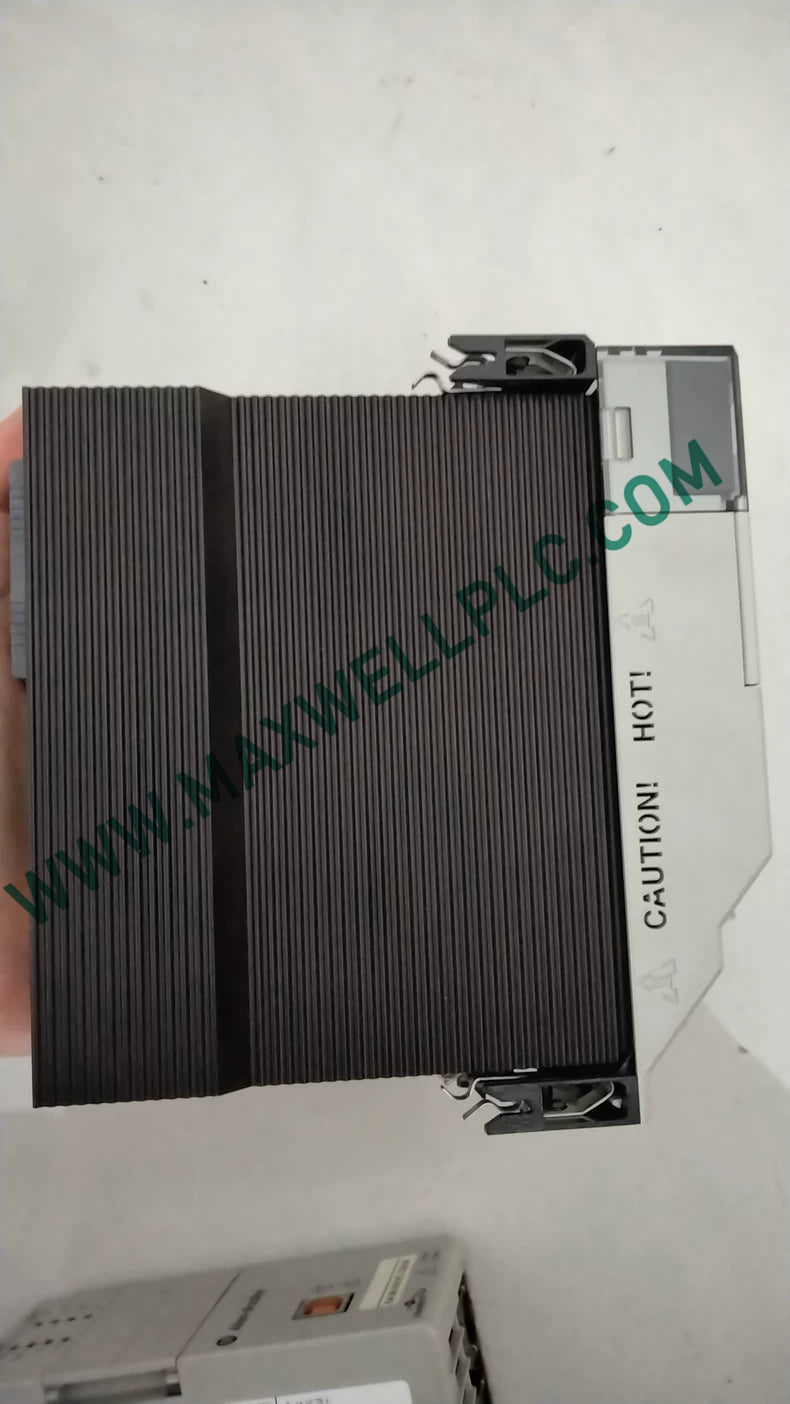

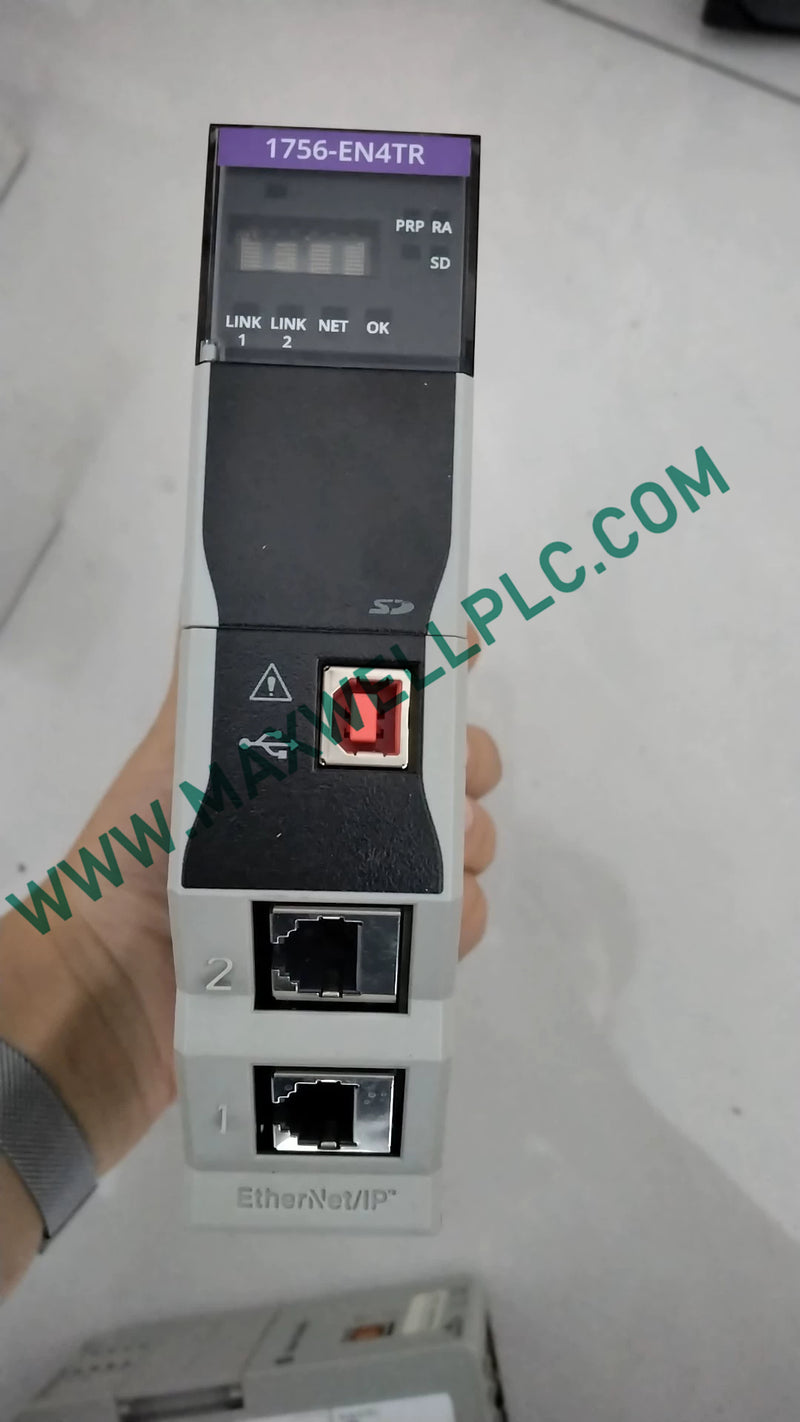

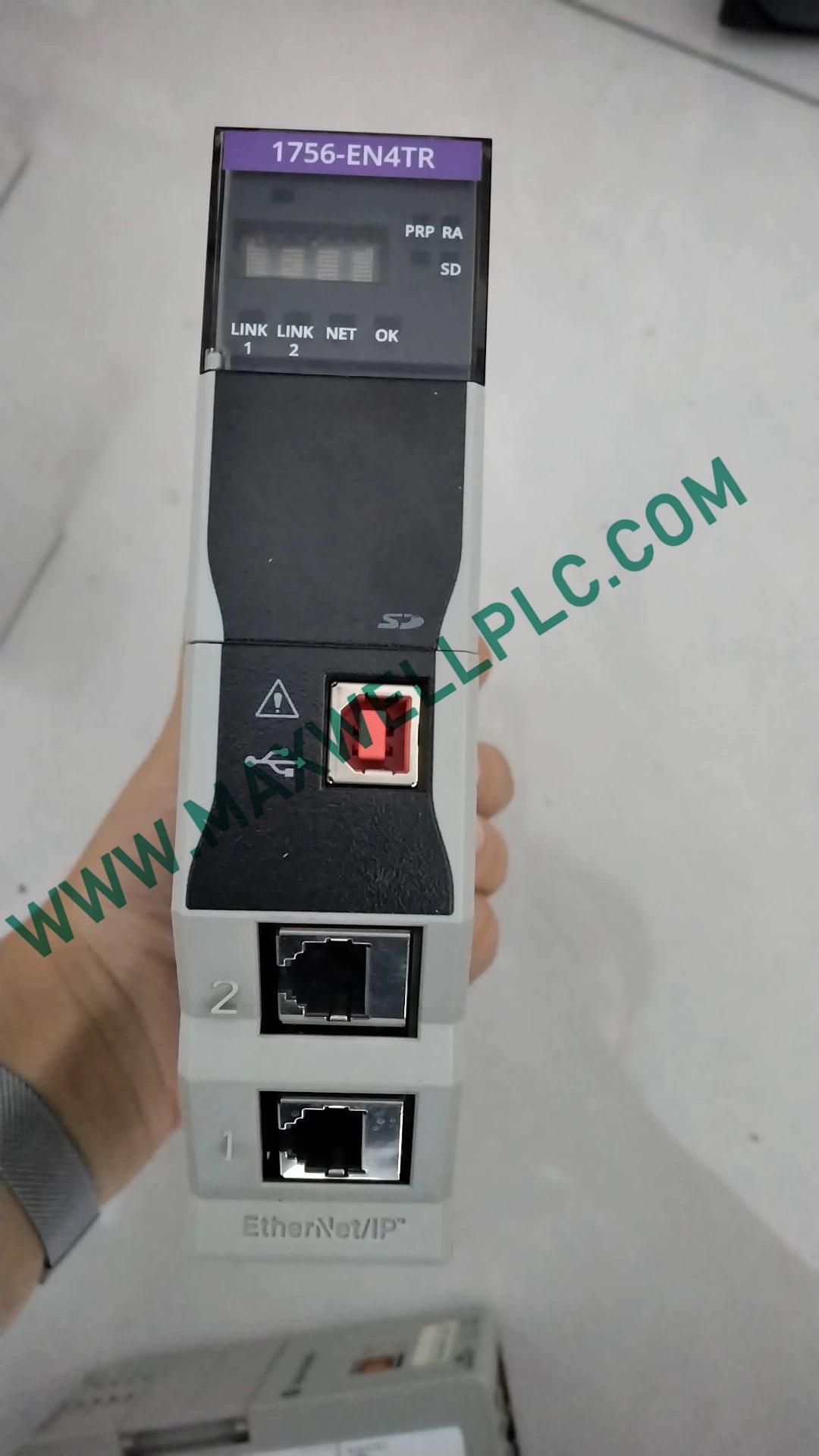

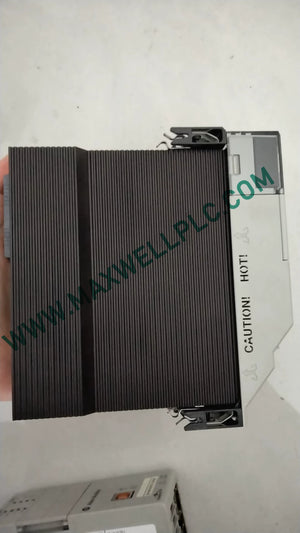

Configurado para interfaz de red industrial de alta velocidad y enrutamiento de paquetes en plataformas ControlLogix, el Allen-Bradley 1756-EN4TR (Módulo EtherNet/IP 1756-EN4TR) proporciona ejecución física/eléctrica directa.

Arquitectura de Designación de Catálogo

• 1756: Serie de interfaz de backplane de chasis estándar de ControlLogix.

• EN4: Arquitectura de comunicación EtherNet/IP gigabit de alto rendimiento.

• T: Puertos de interfaz de capa física duales de cobre RJ45.

• R: Soporte de topología de red tolerante a fallos Device Level Ring (DLR) integrado.

Parámetros de Rendimiento Técnico

Redes Determinísticas de Proximidad e Integridad de Flash

El módulo ejecuta protocolos de redes determinísticas EtherNet/IP a través de puertos RJ45 duales para gestionar el enrutamiento de mensajes de E/S de alto rendimiento. La velocidad optimizada de comunicación del bus del backplane permite un rápido intercambio de datos con las unidades centrales de procesamiento. La memoria no volátil interna presenta compatibilidad con flash de firmware para actualizaciones directas de imágenes del sistema y retención persistente de la configuración operativa durante cortes de energía del panel.

Elementos del Paquete Estándar

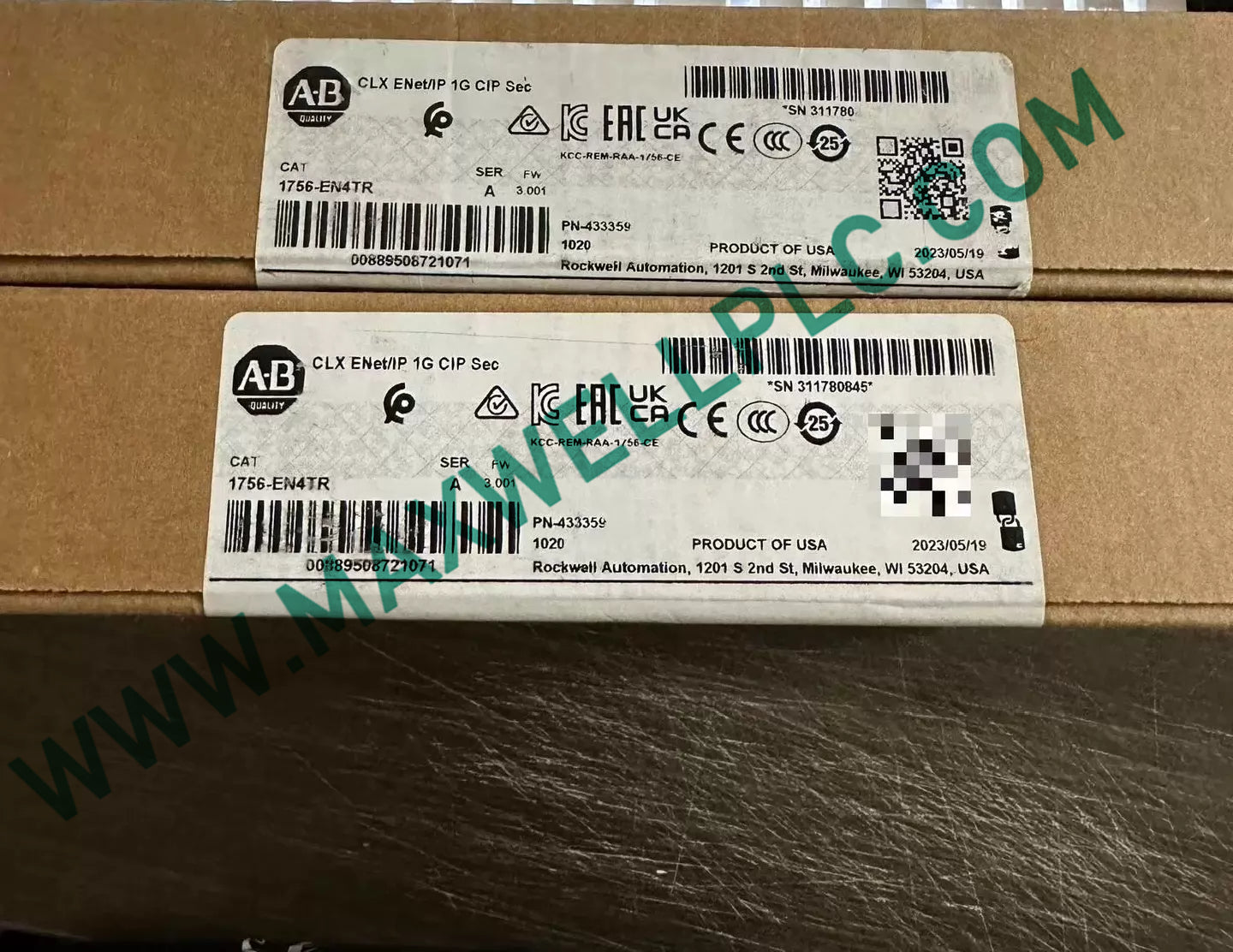

• 1 x Módulo EtherNet/IP Allen-Bradley 1756-EN4TR

• 1 x Hoja de instrucciones de instalación

Pautas de Montaje en Gabinete

• Inserción en Chasis

  Alinee los conectores del borde de la tarjeta con los rieles guía del chasis y deslice el módulo en la ranura 1756 seleccionada hasta que los pestillos superior e inferior encajen.

• Verificación de la Trayectoria de Conexión a Tierra

  Confirme que el marco del backplane del chasis 1756 esté conectado a la tierra protectora central (PE) utilizando un cable de cobre de conexión a tierra de gran calibre.

• Alivio de Tensión del Cable

  Encamine los cables ethernet STP Cat 5e o Cat 6 con un radio de curvatura adecuado para eliminar la tensión en los conectores del puerto RJ45.

• Terminación del Puerto

  Inserte los conectores RJ45 con carcasas metálicas blindadas en los puertos de red duales hasta que los clics de retención mecánica.

• Espacio Térmico

  Asegure una circulación de aire sin obstrucciones alrededor de los conductos de cables del gabinete para mantener las temperaturas de funcionamiento entre 0 y 60 grados C.

Detalles Técnicos del Hardware

• ¿Cuál es el consumo máximo de corriente del backplane para el módulo 1756-EN4TR?

  El módulo consume hasta 1.2 A a 5.1 VCC y 3 mA a 24 VCC directamente del bus de la fuente de alimentación del backplane 1756 ControlLogix.

• ¿Es compatible la extracción e inserción con alimentación (RIUP) para este módulo de comunicación?

  Sí, el módulo admite la ejecución de RIUP, lo que permite la instalación o extracción en caliente mientras el backplane de ControlLogix permanece energizado.

• ¿Qué velocidades de conexión de red físicas admite la interfaz del módulo?

  Los puertos de cobre duales RJ45 admiten velocidades de comunicación Ethernet de auto-negociación de 10 Mbps, 100 Mbps y 1 Gbps dúplex completo.

• ¿Cuántas conexiones CIP totales puede manejar el módulo simultáneamente?

  El 1756-EN4TR maneja hasta 512 conexiones CIP y hasta 256 conexiones TCP/IP para puente de red y rutinas de mensajería.

• ¿Qué topología de anillo tolerante a fallos está integrada de forma nativa en el hardware de doble puerto?

  El módulo cuenta con tecnología Device Level Ring (DLR) incorporada, lo que permite la restauración del anillo en menos de 3 ms en caso de una falla de cable en un solo punto.

• ¿Qué nivel de disipación de calor debe tenerse en cuenta durante la planificación térmica del gabinete?

  La unidad opera con una clasificación máxima de disipación de potencia de 6.0 W bajo condiciones de carga máxima de tráfico de red.

• ¿Cómo se configura la dirección IP de red en el hardware físico del módulo?

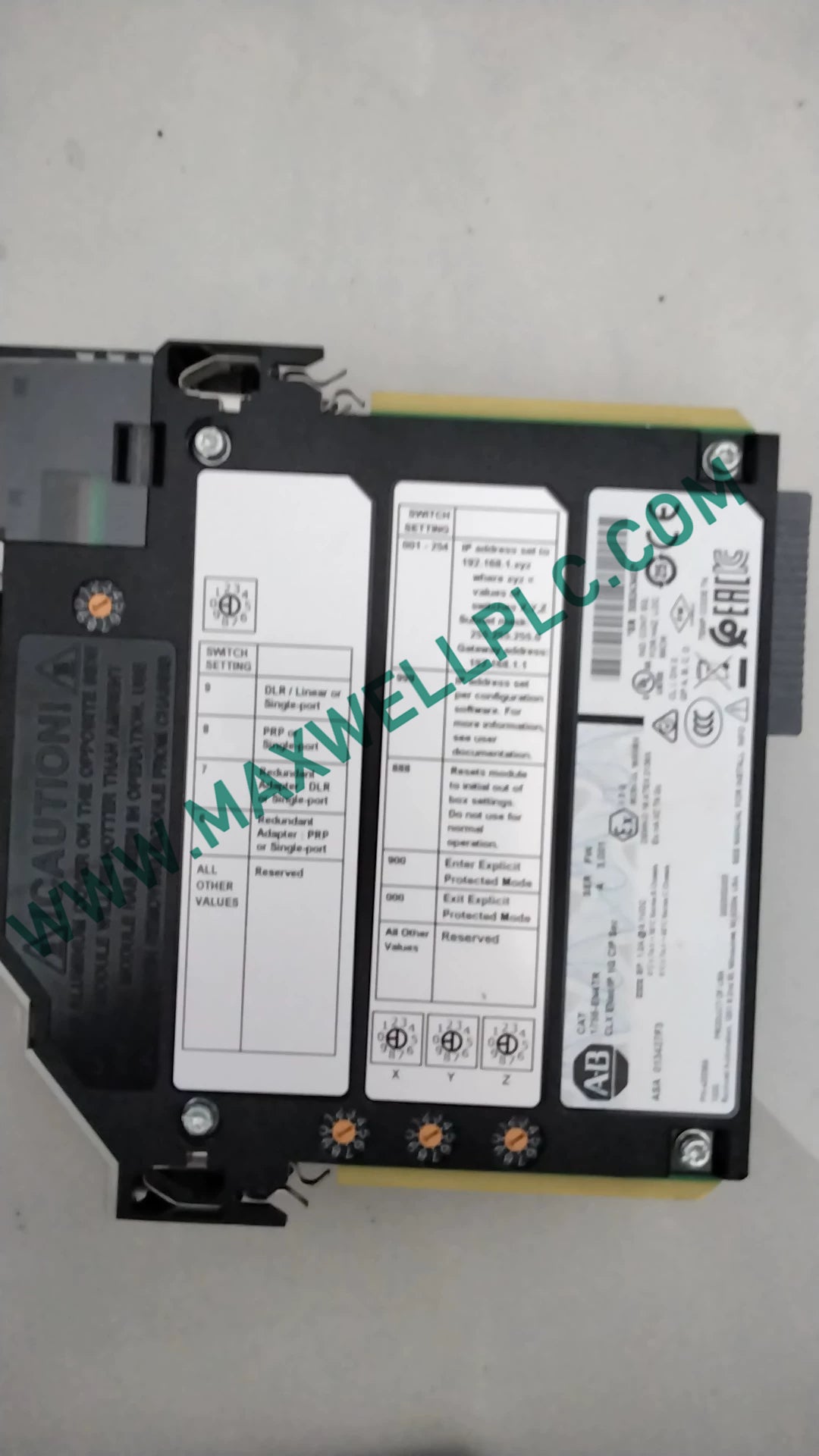

  El direccionamiento IP se puede configurar mediante la utilidad BOOTP/DHCP, las herramientas de software Studio 5000 o los interruptores rotativos integrados, según la revisión del hardware.

• ¿Qué aplicación de software gestiona el flasheo de firmware y la configuración del módulo?

  Los parámetros del módulo y las actualizaciones de firmware se cargan utilizando el software de aplicación Studio 5000 Logix Designer o ControlFLASH.
