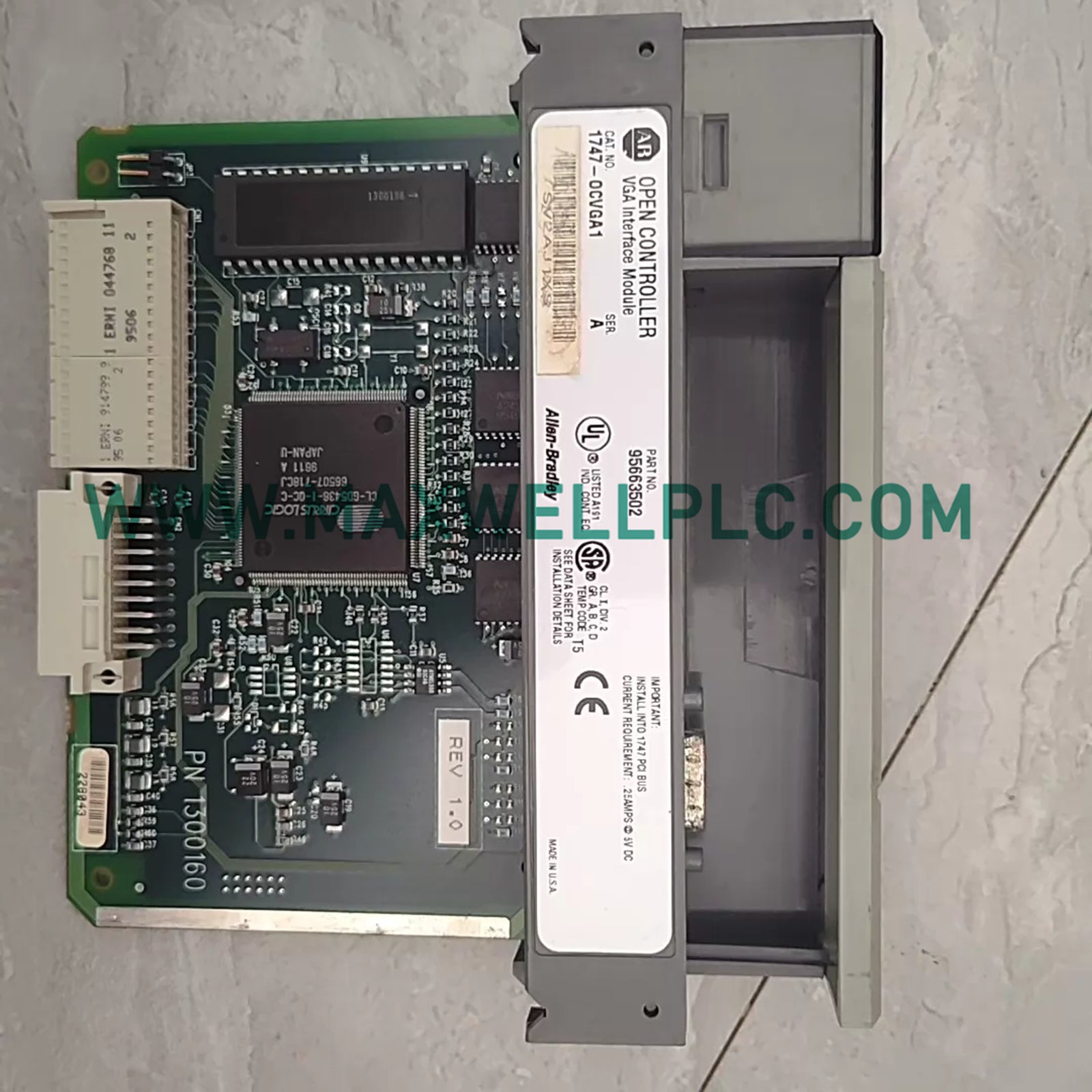

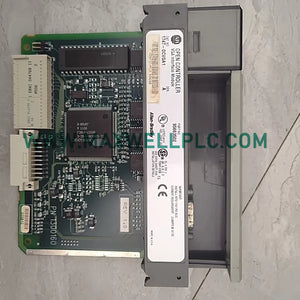

Configurado para la generación de señales gráficas de vídeo y la ejecución de salida de pantalla dentro de entornos de control de arquitectura abierta, el Allen-Bradley 1747-OCVGA1 (Módulo de interfaz VGA de controlador abierto 1747OCVGA1) proporciona una ejecución física/eléctrica directa a través de las interfaces del panel posterior del chasis del rack.

Análisis de la nomenclatura del sufijo del modelo

• 1747-OCVGA1: Designación de catálogo base que hace referencia a un módulo de controlador abierto equipado con circuitería de interfaz VGA integrada para sistemas de visualización industrial.
• 1747OCVGA1: Código de seguimiento de piezas de repuesto alternativo que representa la configuración idéntica de hardware físico sin guiones.
• 1747-OCVGA1/A: Identificador de revisión que indica iteraciones específicas de lanzamiento de hardware y cambios de ingeniería de referencia.

Especificaciones de hardware

Comunicación del bus del panel posterior y arquitectura del firmware

El módulo se interconecta directamente con los marcos de velocidad de comunicación del bus del panel posterior y de compatibilidad de flash de firmware dentro de los ensamblajes de rack SLC 500. La escalabilidad de la densidad de E/S depende de la configuración adecuada de la ranura para mantener una transmisión de datos determinista entre el procesador y los subsistemas de vídeo. La carga de corriente del panel posterior requiere una estricta adherencia a los presupuestos de energía del sistema, extrayendo la corriente de funcionamiento directamente de la interfaz del bus del chasis de 5 VCC.

Información para el pedido del paquete

• 1 unidad de hardware Allen-Bradley 1747-OCVGA1 Módulo de interfaz VGA de controlador abierto
• 1 conjunto de conector adaptador de puerto de pantalla VGA estándar
• 1 hoja de documentación técnica de hardware de fábrica

Pautas de instalación y montaje físico

• Colocación en la ranura del chasis: Inserte el módulo en cualquier ranura abierta disponible dentro del conjunto de rack SLC 500 designado, asegurando la alineación con los rieles guía del panel posterior.
• Límites ambientales: Mantenga las temperaturas ambiente de funcionamiento entre 0 °C y 60 °C, manteniendo la humedad relativa entre 5% y 95% sin condensación.
• Protocolos de conexión a tierra: Apriete firmemente los tornillos de montaje del chasis del módulo para establecer una continuidad de tierra de baja impedancia y reducir la interferencia electromagnética.
• Gestión de cables: Aleje los cables de señal de pantalla VGA externos del cableado de alimentación de CA de alto voltaje para evitar la distorsión de la señal de vídeo y los artefactos de visualización.

Preguntas frecuentes

• ¿Este módulo de interfaz admite la inserción y extracción en caliente con alimentación?
  • No, insertar o quitar el 1747-OCVGA1 mientras la alimentación del panel posterior del chasis está activa puede causar sobretensiones eléctricas y dañar los circuitos internos.
• ¿Qué función principal ejecuta este componente de hardware en un sistema de control?
  • La unidad genera señales de salida gráfica VGA para controlar monitores industriales y pantallas de interfaz de operador directamente desde el rack del controlador.
• ¿Qué nivel de voltaje se requiere para alimentar el módulo internamente?
  • El hardware funciona utilizando una fuente de alimentación estándar de 5 VCC extraída directamente del bus del panel posterior del chasis.
• ¿Qué rango de humedad ambiental es permisible durante el funcionamiento?
  • El módulo funciona de manera confiable dentro de niveles de humedad relativa que van del 5% al 95% en condiciones sin condensación.
• ¿Se admiten actualizaciones de firmware a través de la arquitectura de comunicación del sistema?
  • Sí, la compatibilidad con flash de firmware permite actualizaciones del sistema a través de herramientas de programación conectadas sin reemplazar componentes de hardware físicos.
• ¿Cuál es el estado de fabricación oficial de este modelo de hardware específico?
  • La unidad ha sido oficialmente descontinuada por el fabricante, lo que requiere depender del mantenimiento heredado y de los canales de inventario de piezas de repuesto.
• ¿Cómo se debe asegurar el módulo dentro del rack del equipo?
  • Fije los tornillos de retención superiores e inferiores integrados de forma segura al chasis metálico para garantizar la estabilidad mecánica y la continuidad de tierra adecuada.
• ¿Qué precauciones se deben tomar al enrutar el cable de la pantalla?
  • Asegúrese de utilizar cables VGA blindados y sepárelos de los conductos de alimentación de alto voltaje para minimizar la interferencia de ruido eléctrico en la salida de vídeo.
