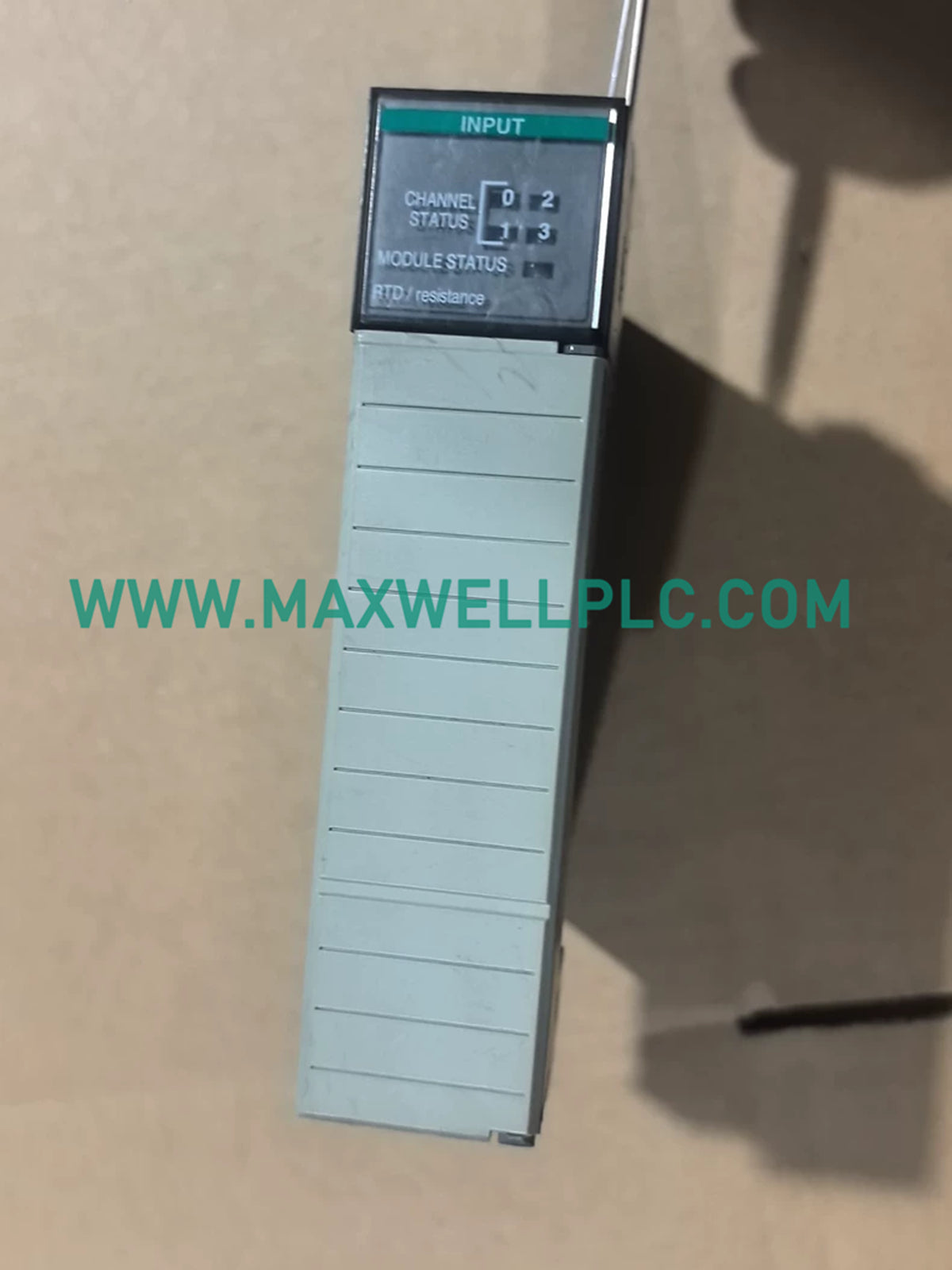

El Allen-Bradley 1746-NR4, también catalogado como Módulo de entrada de resistencia 1746-NR4, funciona como un componente de hardware dedicado para la adquisición de señales de RTD y resistencia dentro de los sistemas de controlador SLC 500. El módulo convierte los valores de resistencia analógica en datos digitales para el procesamiento del PLC.

Identificación del modelo

El 1746-NR4 es un módulo de entrada analógica SLC 500 diseñado para aplicaciones de medición de RTD y resistencia. Las variaciones de catálogo disponibles incluyen:

• Número de catálogo estándar 1746-NR4
• Revisión de hardware 1746-NR4/A
• Revisión de hardware 1746-NR4/B

Especificaciones de hardware

Características de integración de control industrial

El 1746-NR4 funciona dentro de la arquitectura de backplane SLC 500 y transfiere los datos de medición analógicos convertidos al procesador a través del bus del chasis. El módulo admite el escalado de densidad de E/S al proporcionar cuatro canales de entrada de resistencia analógica en una sola ranura.

La interfaz del backplane del módulo gestiona la comunicación entre los circuitos de entrada analógica y el procesador SLC. Se requiere una compatibilidad de firmware adecuada entre el procesador y la configuración de E/S al integrar módulos de reemplazo en los sistemas de control existentes.

Notas de instalación y cableado

• Instale el módulo en una ranura del chasis SLC 500 que no sea la ranura 0.
• Conecte los sensores RTD o de resistencia de acuerdo con la configuración de cableado de los terminales definida para el módulo.
• Separe el cableado de la señal analógica de los conductores de alimentación de alto voltaje para reducir las interferencias eléctricas.
• Utilice cable de instrumentación blindado cuando lo requiera el entorno de instalación.
• Conecte los blindajes de los cables de acuerdo con la práctica de conexión a tierra del sistema.
• Verifique la carga de energía del módulo antes de la instalación en un chasis configurado.

Información para pedidos

• 1 x Módulo de entrada de RTD / Resistencia Allen-Bradley 1746-NR4
• 1 x Embalaje industrial de protección
• La disponibilidad de la documentación depende de la configuración de suministro

Pautas de instalación en campo

• Confirme la capacidad de alimentación del chasis SLC 500 antes de agregar el módulo.
• Retire la alimentación del chasis antes de insertar o retirar el módulo.
• Verifique la polaridad del cableado de los terminales y el tipo de sensor antes del arranque.
• Verifique la carga de corriente del backplane cuando se instalan varios módulos analógicos.
• Mantenga la separación entre el cableado de entrada analógica y los circuitos de salida de conmutación.

Preguntas frecuentes

• ¿Qué tipo de señales acepta el 1746-NR4?

El módulo acepta señales de entrada de RTD y resistencia y convierte los valores de resistencia medidos en datos analógicos legibles por el PLC.

• ¿Cuántos canales de entrada están disponibles en el 1746-NR4?

El módulo proporciona 4 puntos de entrada analógica para aplicaciones de medición de RTD y resistencia dentro de un chasis SLC 500.

• ¿Se puede instalar el 1746-NR4 en la ranura 0?

No. El módulo se puede instalar en cualquier ranura del chasis SLC 500, excepto en la ranura 0, que está reservada para el módulo del procesador.

• ¿Cuál es el requisito de corriente del backplane?

El módulo requiere 50 mA de corriente de backplane según la especificación técnica proporcionada.

• ¿Cuál es el consumo máximo de energía de este módulo?

El consumo máximo de energía es de 1,5 W, que consta de 0,3 W de fuentes de 5 VCC y 1,2 W de 24 VCC.

• ¿El módulo se comunica a través de EtherNet/IP o DeviceNet?

No. El 1746-NR4 se comunica a través de la conexión del backplane del chasis SLC 500 con el procesador instalado.

• ¿Qué precauciones de instalación se requieren para el cableado analógico?

El cableado del sensor analógico debe separarse de los conductores de alimentación e instalarse utilizando prácticas adecuadas de conexión a tierra y blindaje.

• ¿Se admite la inserción en caliente para el 1746-NR4?

El módulo debe instalarse o retirarse con la alimentación del chasis desconectada, a menos que la documentación de configuración específica de SLC 500 permita lo contrario.
