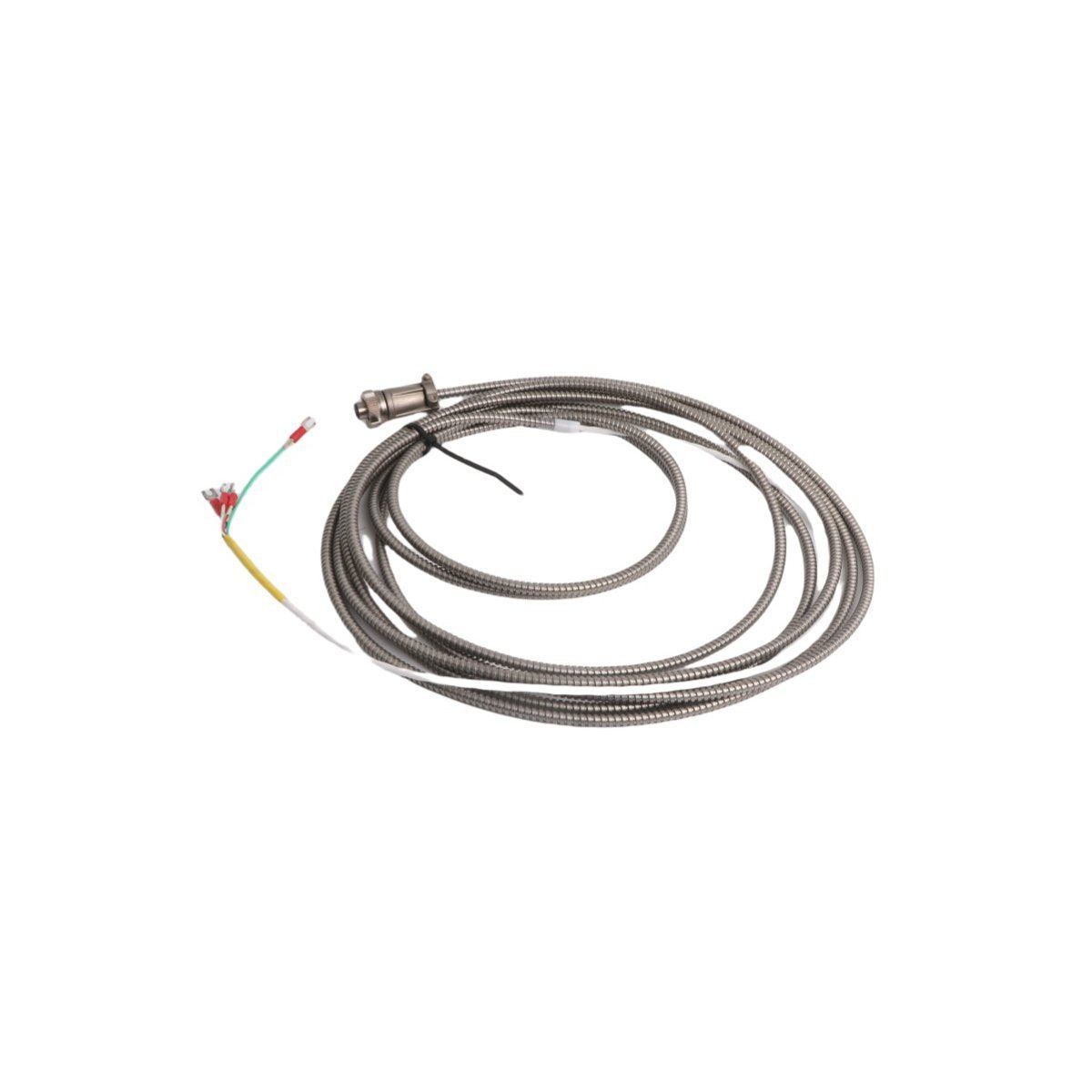

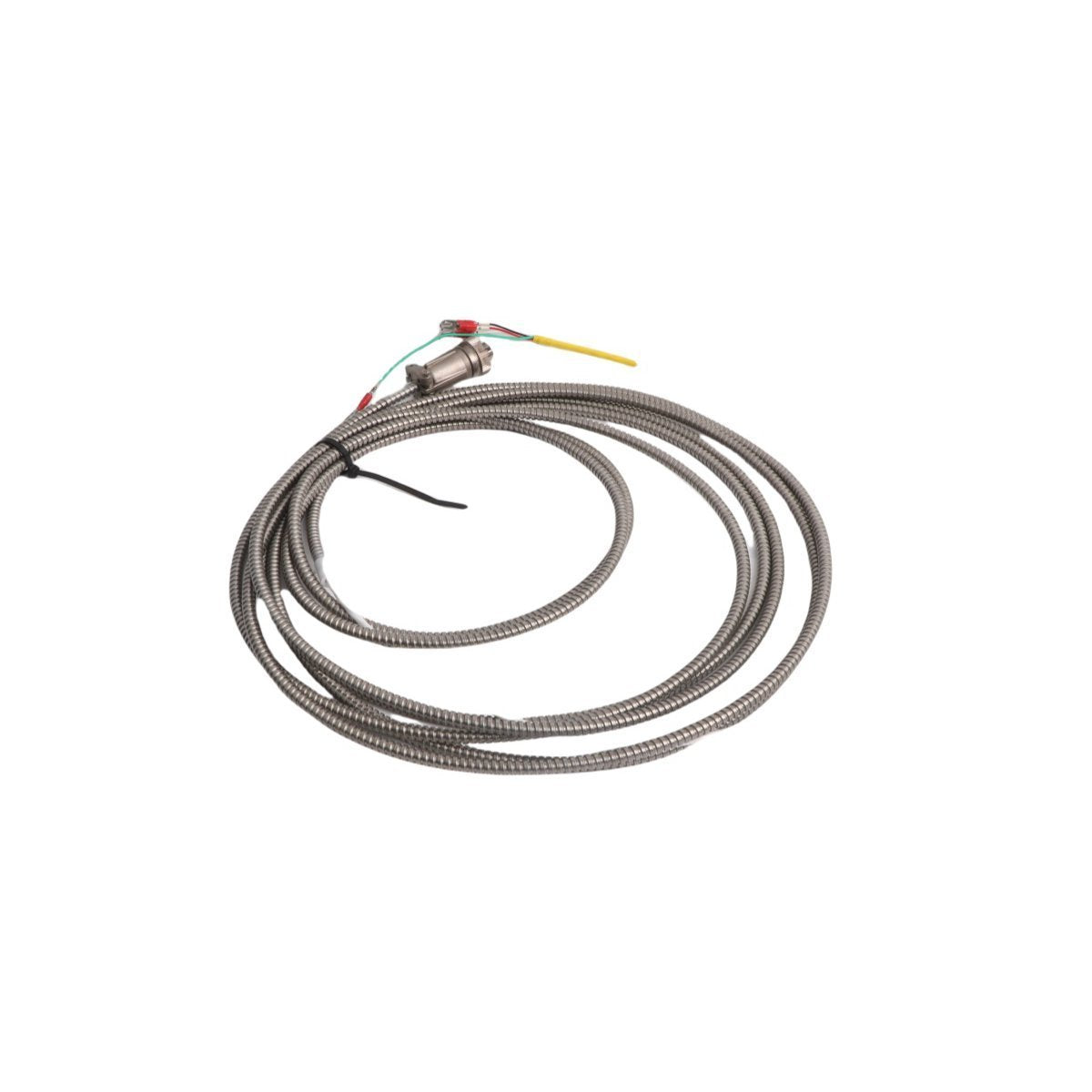

Configurado para la propagación de señales de RF de alta frecuencia en sistemas de protección de maquinaria, el cable Bently Nevada 16710-27 (cable de interconexión 16710-27) proporciona una ejecución física/eléctrica directa. Este cable coaxial pasivo sirve como enlace de transmisión intermedio precalibrado que dirige los datos de desplazamiento analógicos entre un cabezal de sonda de proximidad de corrientes de Foucault y un controlador de acondicionamiento de sensor Proximitor remoto sin inducir un cambio de fase o degradación de impedancia a través de la trayectoria del circuito.

Matriz de rendimiento de interfaz de bucle

Escalado de sonda de corriente de Foucault y control de límites de interfaz

La longitud física de 27,0 metros de este conjunto de cable coaxial de 95 \Omega se ajusta estrictamente a constantes de capacitancia e inductancia de circuito específicas por unidad de longitud. El mantenimiento de estas tolerancias físicas mantiene la escala de la sonda de corriente de Foucault calibrada lineal durante el funcionamiento dinámico completo de la máquina. Este perfil eléctrico estable permite una validación precisa del voltaje del entrehierro de campo que apunta a centros operativos estándar de -10 VCC, mientras que el escudo trenzado exterior denso logra los límites de supresión de diafonía requeridos en sensores radiales de posición cercana que rastrean la dinámica del rotor de alta velocidad.

Diagnóstico técnico de interfaz de bucle

P: ¿Qué modificaciones precisas de datos eléctricos resultan si el cable 16710-27 se acorta durante la instalación en campo?

R: Cortar el cable altera la capacitancia total del bucle y la resistencia del circuito. Este cambio modifica la frecuencia de sintonización operativa del oscilador del controlador primario, invalidando la escala de la sonda de corriente de Foucault calibrada de fábrica y haciendo que las mediciones de desplazamiento sean inexactas.

P: ¿Cómo afecta una trayectoria de fuga al bastidor de la máquina al canal de vibración en bruto?

R: Si el blindaje exterior compromete su capa de aislamiento y entra en contacto con la carcasa metálica de la máquina, forma un bucle de tierra parásito. Esta trayectoria eléctrica introduce ruido industrial errante, corrompiendo la validación del voltaje del entrehierro estático e insertando picos falsos en la salida de la señal dinámica.

P: ¿Se puede desconectar esta línea de interconexión mientras el canal del rack del monitor está completamente energizado?

R: Sí. Desconectar la conexión coaxial física no causa daños eléctricos al hardware. Sin embargo, interrumpir el bucle de transmisión fuerza la salida de voltaje del Proximitor a saturarse instantáneamente a su límite negativo máximo, lo que activa los enclavamientos de disparo de la máquina activa a menos que el estado de derivación del canal esté activo.

Enrutamiento mecánico y diseño de instalación

• Restricciones de curvatura física: Mantenga un radio de curvatura físico mínimo de 25,4 mm a lo largo de toda la trayectoria de instalación. Torcer o tirar del cable más allá de este límite comprime el núcleo dieléctrico interno, distorsionando permanentemente la impedancia característica de 95 \Omega.

• Blindaje ambiental de la conexión: Apriete las conexiones coaxiales en miniatura según las especificaciones de fábrica utilizando una llave de conectores. Deslice una funda protectora de conector dedicada sobre la unión acoplada o envuelva el enlace del terminal con cinta aislante transparente autofusible para aislarlo del marco de la caja de conexiones.

• Protocolo de segregación de conductos: Pase el cable de extensión por conductos de acero rígidos o flexibles estancos. No pase esta línea de señal de alta frecuencia por canalizaciones o bandejas que contengan líneas de motor de CA de alto voltaje o circuitos de conmutación de variadores de frecuencia.

Inventario de componentes del kit

• 1 cable de interconexión coaxial Bently Nevada 16710-27

• 1 hoja de esquema de terminales de ingeniería

• Nota: Las puntas del sensor de proximidad, los controladores Proximitor activos y los sellos de mamparo flexibles están excluidos de este paquete principal y deben adquirirse por separado.

Logística de envío del paquete

Tiempo de entrega: 2-7 días una vez que la verificación del pago se registre en la base de datos de procesamiento. Los envíos se dirigen directamente desde el nodo de tránsito de Xiamen, China, a través de transportistas internacionales exprés, incluidos DHL, FEDEX o UPS. Los artículos de hardware viajan protegidos dentro de robustas carcasas de embalaje industrial antiestáticas en capas dentro de cajas rígidas con aislamiento contra golpes con paquetes desecantes de humedad para evitar deformaciones físicas o degradación electrostática durante el tránsito.
