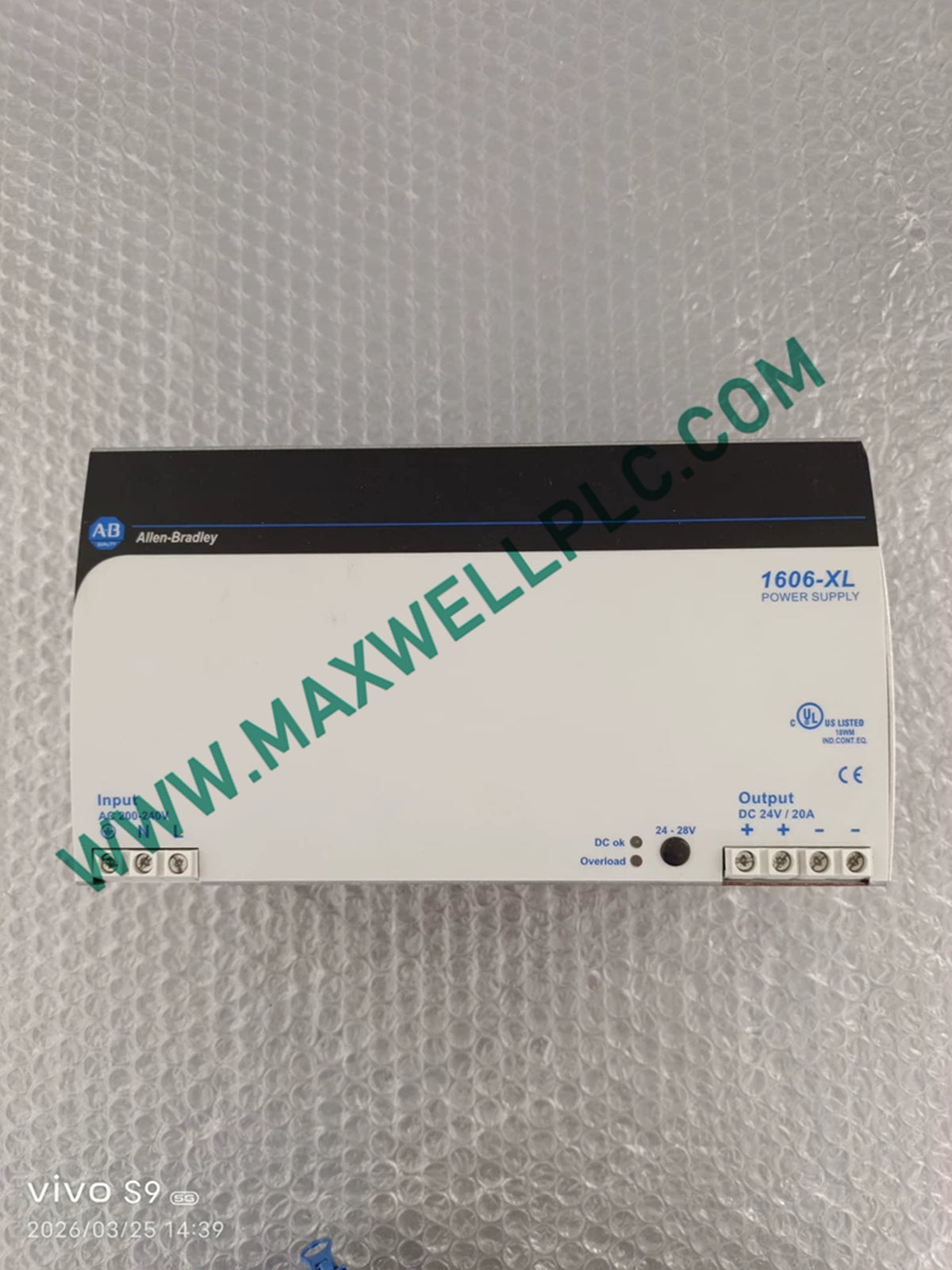

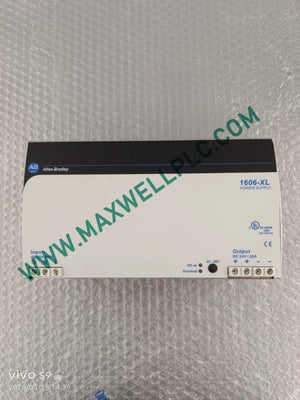

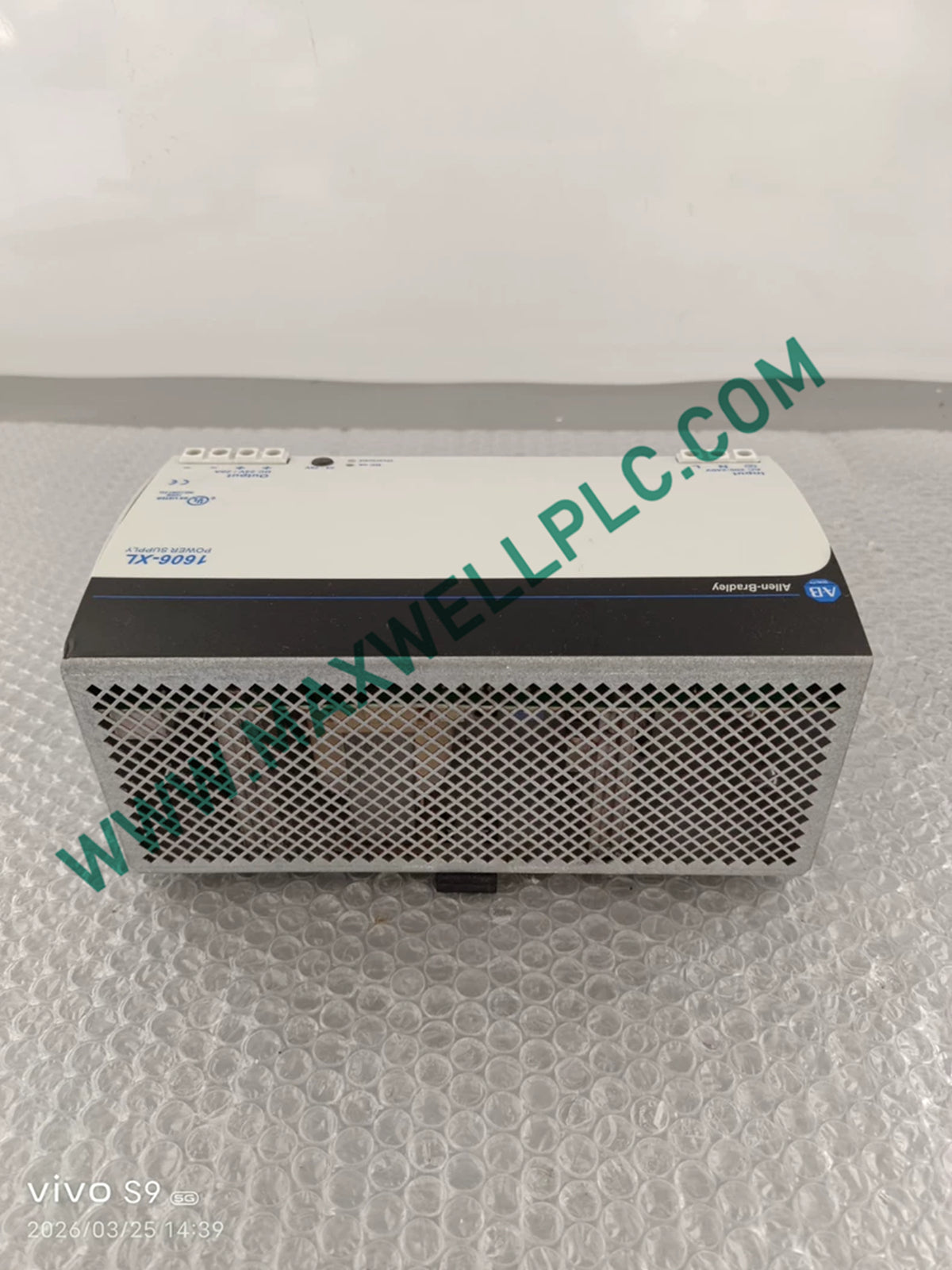

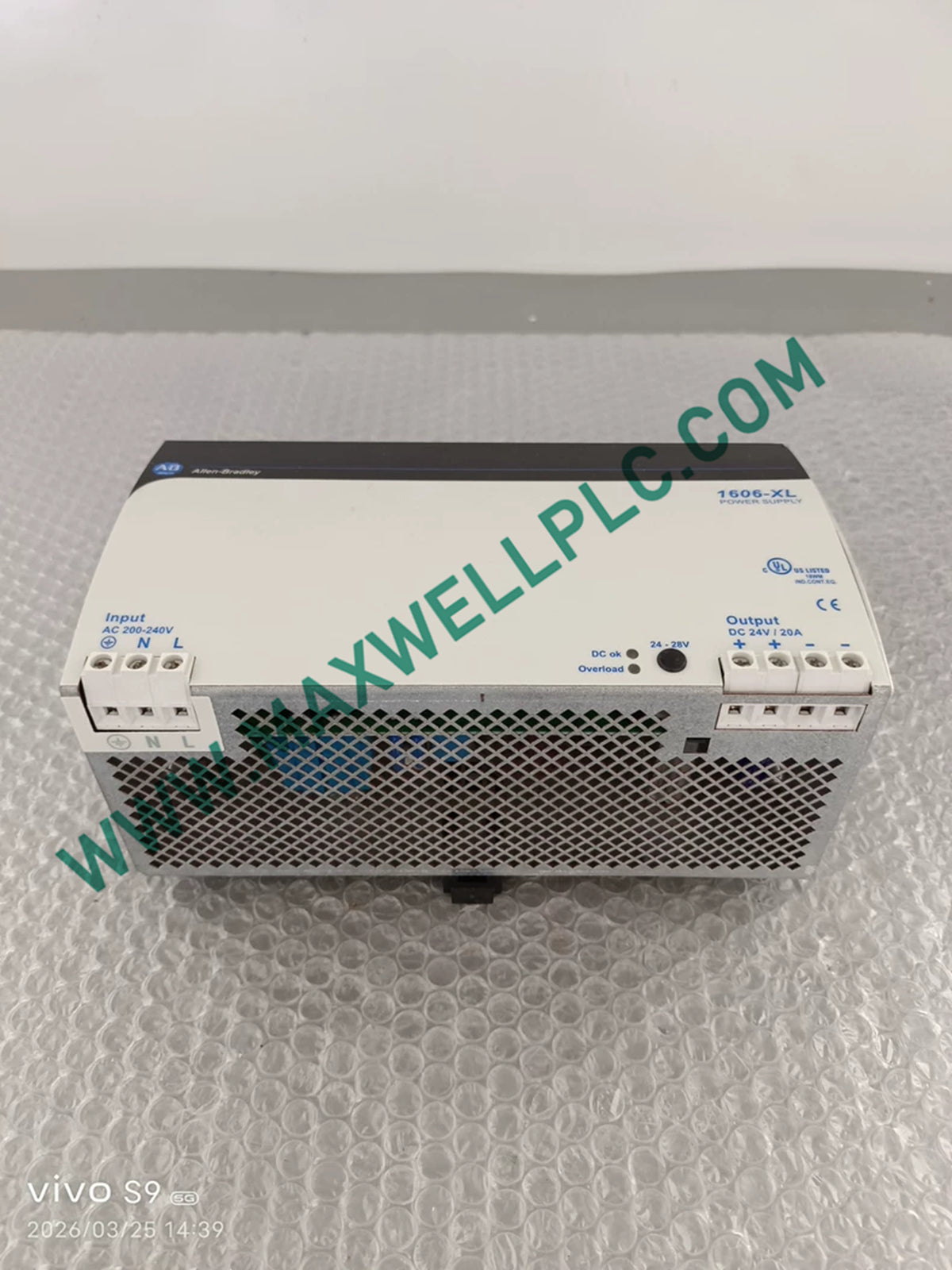

El Allen-Bradley 1606-XL480EP, también catalogado como la fuente de alimentación 1606-XL480EP, funciona como un componente de hardware dedicado para la conversión de energía AC a DC y la regulación de voltaje dentro de los sistemas de automatización industrial.

Matriz de Designación de Hardware

• 1606-XL480EP: Unidad base de fuente de alimentación conmutada diseñada para una ejecución de salida de campo de 24-28 VCC.
• 1606-XL480EP/B: Designación de ensamblaje de hardware de repuesto que coincide con la huella de montaje y las especificaciones eléctricas equivalentes.

Datos Operacionales y Características Físicas

Sincronización del Controlador y Características del Bus de Comunicación

La fuente de alimentación conmutada mantiene una baja ondulación de salida y una estricta regulación de voltaje para garantizar una distribución de energía fiable a través de los bastidores de PLC y las caídas de E/S remotas. Mantener perfiles estables de la línea de voltaje de CC evita disparadores de reinicio del backplane, asegurando la compatibilidad del firmware flash en los controladores industriales vinculados y preservando la estabilidad de la red determinista EtherNet/IP sin interrupciones por caídas de voltaje.

Paquete de Hardware Entregado

• 1 x Unidad de Fuente de Alimentación Allen-Bradley 1606-XL480EP
• 1 x Juego de Bloques de Conectores de Terminales

Disposición de la Caja y Reglas de Cableado Eléctrico

• Reglas de Montaje en Carril DIN
  • Fije la unidad de forma segura en un carril DIN estándar de 35 mm en posición vertical, dejando al menos 40 mm de espacio libre vertical por encima y por debajo para la convección térmica pasiva.
• Cableado de Alimentación de CA de Entrada
  • Conecte los conductores de la línea de CA primaria a los terminales L, N y PE utilizando cables de cobre clasificados para una operación de al menos 75 grados C.
• Aislamiento del Terminal de Salida de CC
  • Separe el cableado de distribución de salida de 24-28 VCC de los conductos de la red eléctrica de CA de alto voltaje para evitar interferencias electromagnéticas.
• Conexión a Tierra
  • Conecte una correa de tierra de cobre de calibre grueso directamente desde el terminal de tierra protector del chasis a la barra de tierra principal del gabinete.

Preguntas Frecuentes de Ingeniería Técnica

• ¿Cuál es la corriente de salida de CC continua máxima del 1606-XL480EP?

  La unidad de fuente de alimentación entrega una corriente de salida continua de 20 A en su rango de salida de 24-28 VCC.

• ¿Qué voltajes de línea de CA de entrada son compatibles con el circuito primario?

  El módulo acepta rangos de voltaje de CA de entrada dual de 100-120 VCA (10 A) o 200-240 VCA (5 A) a 50/60 Hz.

• ¿Se puede ajustar el voltaje de CC de salida en este módulo?

  Sí, el panel frontal cuenta con un potenciómetro que permite ajustar la salida regulada entre 24 VCC y 28 VCC.

• ¿Está permitido el intercambio en caliente de terminales de entrada o salida bajo carga?

  No, la alimentación de línea de CA de entrada y los circuitos de carga deben desenergizarse antes de conectar o desconectar las conexiones de los terminales.

• ¿Qué espacios libres térmicos se requieren para la instalación en paneles industriales?

  Se requiere un espacio libre mínimo de 40 mm por encima y por debajo del módulo para garantizar una refrigeración por convección natural adecuada.

• ¿Cómo protege el voltaje de suministro de CC estable las funciones del firmware del controlador?

  Los rieles de CC regulados evitan caídas repentinas de voltaje que pueden corromper las transferencias de memoria o activar reinicios inesperados del procesador del PLC.

• ¿La revisión 1606-XL480EP/B coincide con la especificación original?

  Sí, el modelo de repuesto 1606-XL480EP/B comparte idénticas especificaciones de montaje físico, salida de voltaje y capacidad de corriente.

• ¿Cuál es la capacidad nominal de potencia de salida de esta unidad?

  La fuente de alimentación está clasificada para una potencia de salida nominal de 480 W de operación continua en gabinetes de paneles industriales.
