Descripción general del producto

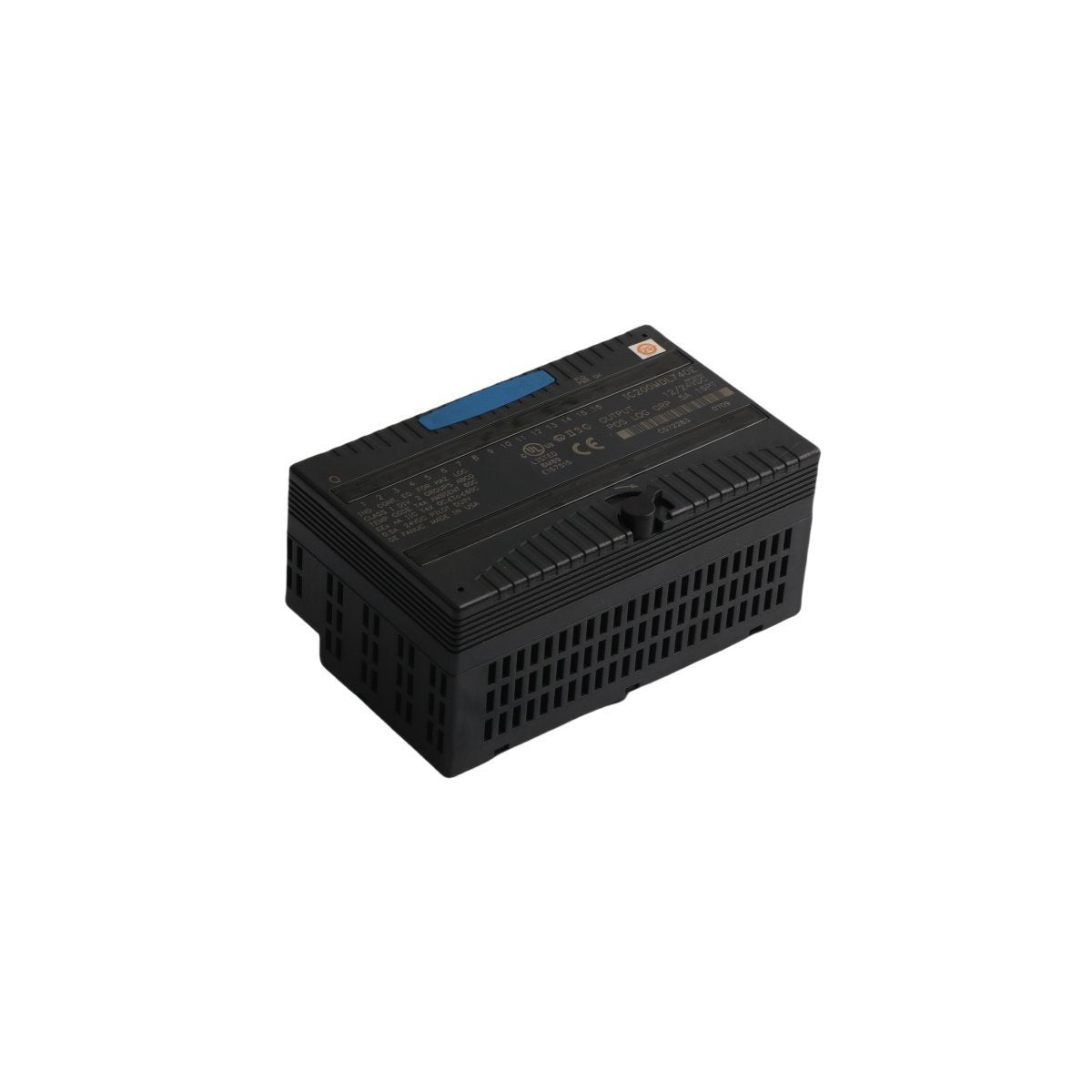

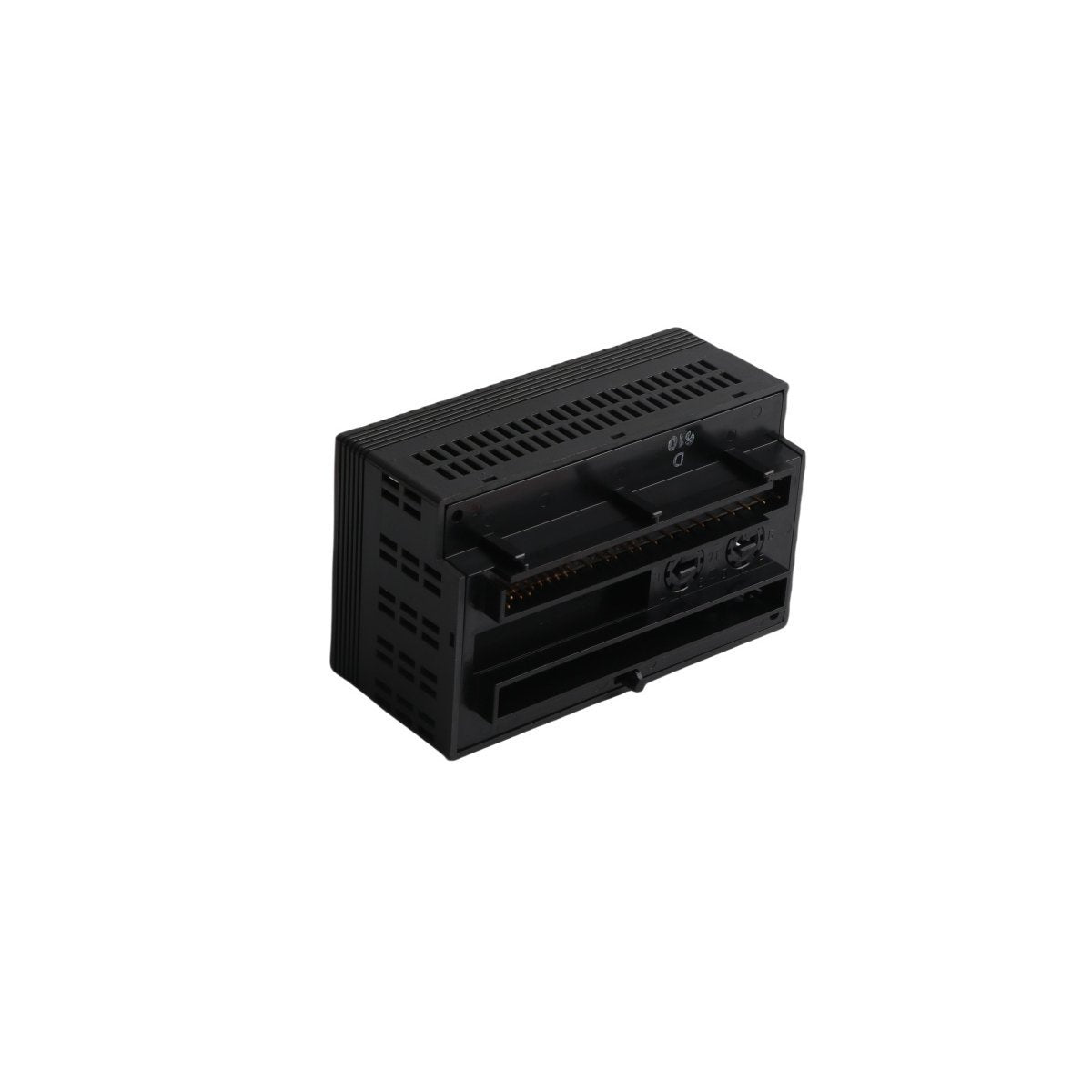

El GE IC200MDL740 es un módulo de salida discreta de alta densidad dentro de la familia de E/S VersaMax, diseñado para proporcionar una conmutación fiable para aplicaciones de control industrial. Este módulo cuenta con 16 canales de tipo "sourcing" (lógica positiva) que suministran alimentación de 12/24 V CC a las cargas del lado del campo. Al actuar como interfaz entre la lógica del PLC y los actuadores físicos, el IC200MDL740 gestiona eficientemente el funcionamiento de solenoides, relés intermedios, e indicadores de estado. Ahora compatible con Emerson Automation, este módulo es un componente estándar para arquitecturas de E/S distribuidas que requieren tiempos de respuesta de alta velocidad y un tamaño compacto.

Parámetros de hardware y características técnicas

• Densidad de salida: 16 canales discretos organizados en un único grupo común.

• Configuración lógica: Conmutación de tipo "sourcing" (lógica positiva).

• Tensión de funcionamiento: Nominal de 12/24 V CC, con un rango funcional de 10,2 a 30 V CC.

• Capacidad de corriente: Soporta 0,5 A por canal, con un máximo agregado de 4,0 A por grupo.

• Respuesta de la señal: Encendido rápido en 0,2 ms y apagado en 1,0 ms.

• Aislamiento galvánico: Protección transitoria de 1500 V CA entre los circuitos del lado del campo y la placa base.

• Requisitos de alimentación: Consume un máximo de 50 mA de la placa base de 5 V CC; requiere alimentación de campo externa.

• Supervisión de estado: 16 LED verdes independientes para la visualización en tiempo real de cada estado de salida.

• Características de mantenimiento: Admite inserción en caliente (hot-swapping) en portadores compatibles sin interrupción del sistema.

Aplicaciones industriales y casos de uso

El IC200MDL740 está optimizado para entornos de automatización de acción rápida donde la precisión y el tiempo de actividad son críticos. En líneas de envasado y montaje de alta velocidad, el tiempo de respuesta de 0,2 ms del módulo permite la activación sincronizada de válvulas neumáticas y actuadores de compuertas de rechazo. Dentro de los sistemas de manipulación de materiales, se utiliza para accionar luces piloto de 24 V CC y alarmas audibles en estaciones de control localizadas. Para infraestructuras de bombeo e irrigación, la lógica de "sourcing" garantiza que los dispositivos de campo estén conectados a tierra a través de la línea de retorno, simplificando el cableado y la resolución de problemas para caídas de E/S remotas. Además, cuando se combina con supresión inductiva, este módulo proporciona la robustez necesaria para controlar bobinas de arranque de motores de alta resistencia en aplicaciones de HVAC y torres de enfriamiento.
