Descripción general del producto

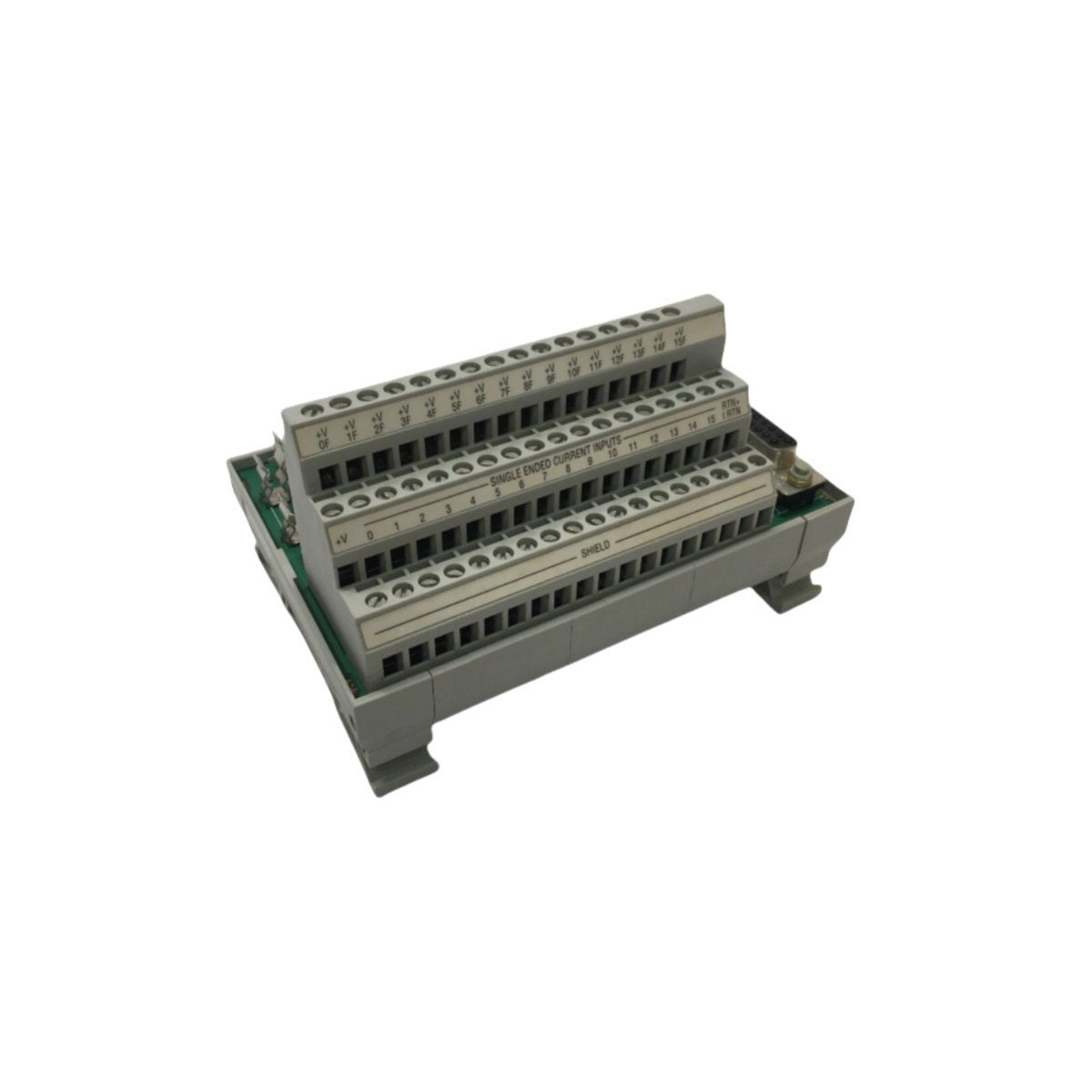

El Allen-Bradley 1492-AIFM16-F-3 es un módulo de gestión de interfaz analógica (IFM) especializado diseñado para simplificar el cableado y la protección de señales de entrada analógicas de 16 canales. Este módulo actúa como un punto de terminación robusto entre los sensores de campo y una tarjeta de E/S de PLC, utilizando un conector D-shell precableado para reducir el tiempo de montaje del gabinete y eliminar posibles errores de cableado. Al proporcionar protección de circuito individual para cada bucle analógico, protege la electrónica sensible del controlador de condiciones de sobrecorriente o fallas eléctricas en el lado del campo.

Este módulo de interfaz está diseñado específicamente para aplicaciones de alta densidad donde la integridad de la señal y el mantenimiento rápido son críticos. El 1492-AIFM16-F-3 admite diversas entradas analógicas, incluidos bucles de corriente de 4-20 mA y señales de voltaje de 0-10 V, y presenta una arquitectura de tres terminales por canal para adaptarse a varias configuraciones de cableado de sensores, como transmisores de 2 hilos, 3 hilos, o 4 hilos.

Capacidades de diagnóstico y protección de circuitos

El 1492-AIFM16-F-3 se distingue por su retroalimentación de diagnóstico integrada, que minimiza significativamente el tiempo de inactividad del sistema durante la resolución de problemas.

• Fusión por canal: Cada una de las 16 rutas analógicas está equipada con un portafusibles individual, lo que garantiza que una falla en un instrumento no afecte a los canales restantes en el bucle del proceso.

• Detección visual de fallas: Los indicadores LED de 24 V CC integrados sirven como monitores de "fusibles quemados". Estos proporcionan una confirmación visual inmediata de qué circuito específico ha fallado, lo que permite al personal de mantenimiento identificar y reemplazar los componentes defectuosos sin una extensa prueba de medidor.

• Conectividad segura: El módulo utiliza una interfaz de cable D-shell estándar para el lado del controlador y bloques de terminales fijos de alta durabilidad para las conexiones del lado del campo, lo que garantiza terminaciones herméticas a los gases y resistentes a las vibraciones.

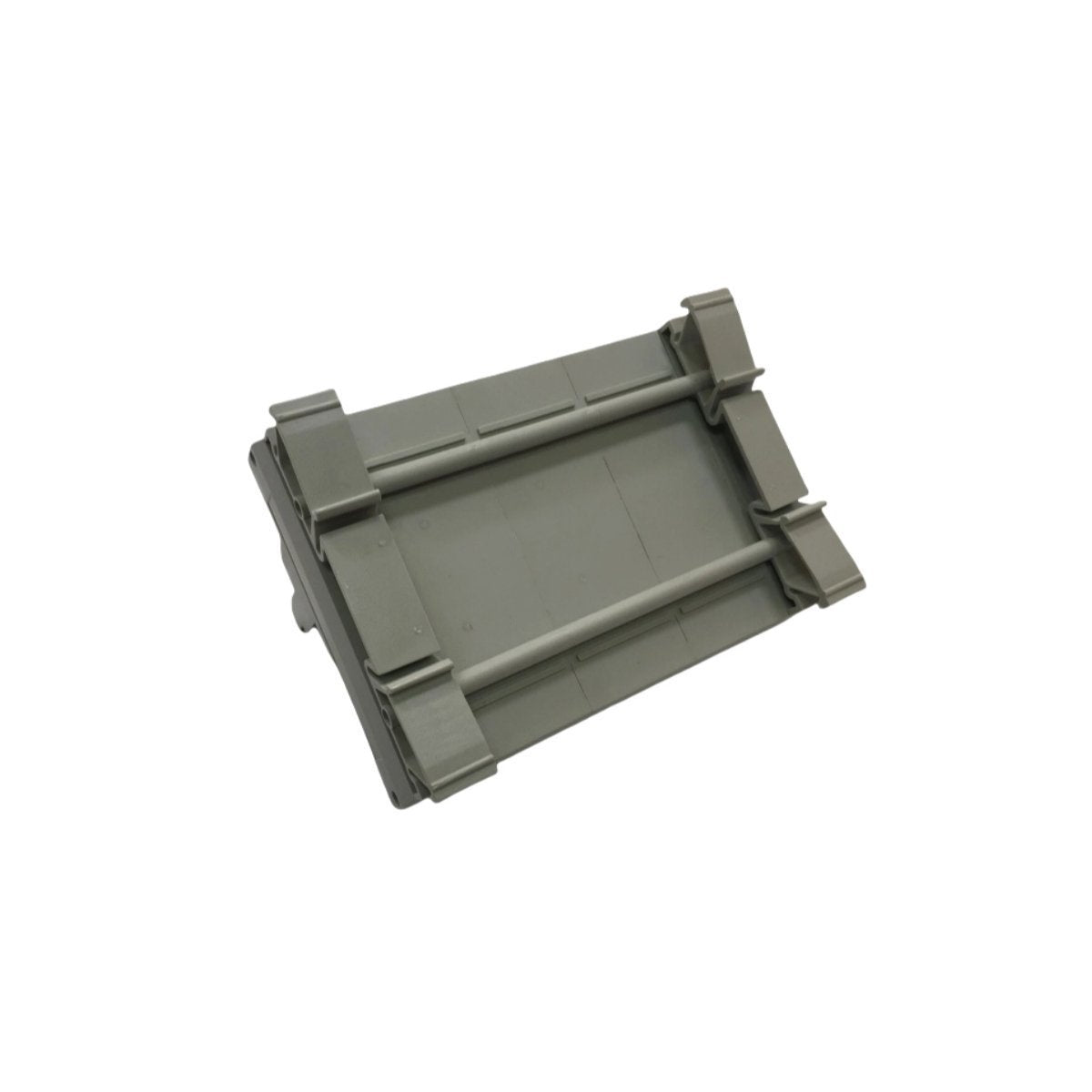

• Huella que ahorra espacio: Su diseño compacto de montaje en riel DIN permite agrupaciones de E/S de alta densidad dentro de paneles de control industriales estándar, optimizando el espacio del riel y manteniendo un fácil acceso a los elementos del fusible.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1492-AIFM16-F-3

• Tipo de módulo: Módulo de interfaz de entrada analógica con fusibles

• Densidad de canales: 16 canales

• Rango de voltaje de entrada: 10 V a 30 V CC

• Indicadores de diagnóstico: LED de fusible quemado de 24 V CC (uno por canal)

• Estilo de terminal: Bloque de terminales fijo (3 terminales por canal)

• Interfaz del controlador: Conector D-shell

• Tipo de montaje: riel DIN de 35 mm

• Dimensiones: 11,0 x 8,2 x 5,8 cm

• Peso: 0,3 kg (0,66 libras)

• País de origen: EE. UU.

Aplicación y fiabilidad industrial

El 1492-AIFM16-F-3 es un elemento básico en las industrias de procesos que dependen del monitoreo continuo y la adquisición de datos:

• Control de procesos: Interconexión de transmisores de flujo, presión y temperatura en instalaciones químicas o de tratamiento de agua.

• Gestión de energía: Encaminamiento de señales analógicas de medidores de potencia y transductores a sistemas PLC centralizados.

• Monitoreo de máquinas: Gestión de datos de vibración y galgas extensiométricas donde la protección de circuito individual evita el apagado total del sistema durante una falla de un solo componente.

• Procesamiento por lotes: Garantía de un acondicionamiento preciso de la señal analógica en la fabricación de productos farmacéuticos y alimenticios.
