Configurado para la transmisión de señales de aceleración de los acelerómetros Bently Nevada 330400 y 330425, el Bently Nevada 130539-12 (130539-12 Cable blindado de 3 conductores) proporciona una conexión eléctrica directa entre los sensores de vibración y los circuitos de entrada del sistema de monitorización.

Identificación del modelo

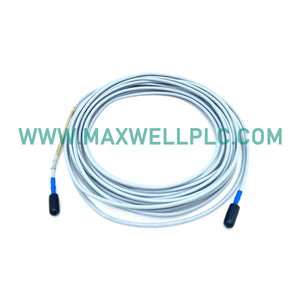

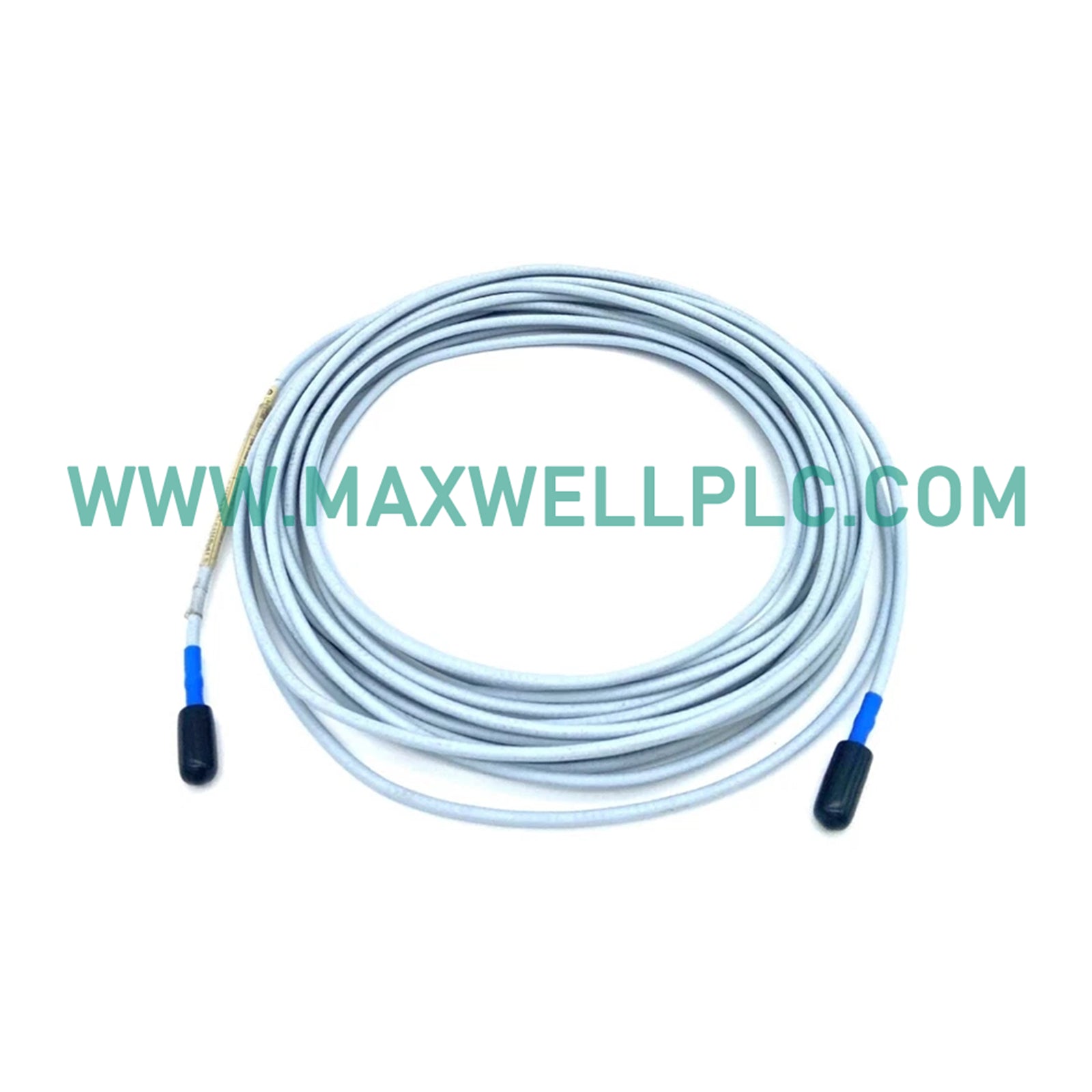

El 130539-12 es un conjunto de cables blindados de tres conductores diseñado para instalaciones de acelerómetros Bently Nevada. El cable incluye un conector de 3 tomas con funda de elastómero de fluorosilicona en un extremo y terminales de conexión en el extremo opuesto.

El conjunto está especificado para su uso con sistemas de acelerómetros 330400 y 330425 donde las señales de medición de aceleración de la carcasa se transmiten a equipos de monitorización de vibraciones.

Especificaciones del hardware

Características de integridad de la señal de dinámica del rotor

El conjunto de cables 130539-12 está configurado para circuitos de medición de vibraciones donde el blindaje de la señal y la separación de los conductores afectan la calidad de la señal de aceleración. La construcción blindada reduce el acoplamiento de interferencias eléctricas durante la transmisión desde las salidas del acelerómetro.

Para los sistemas de monitorización de maquinaria de Bently Nevada, el enrutamiento adecuado de los cables admite una evaluación precisa de la dinámica del rotor al mantener la integridad de la señal del sensor. El conjunto se combina con aplicaciones de acelerómetro que requieren mediciones de aceleración de la carcasa, incluido el análisis de vibraciones de alta frecuencia.

Información para pedidos

El contenido del paquete estándar incluye:

• 1 x conjunto de cables blindados de 3 conductores Bently Nevada 130539-12
• 1 x conector de sensor de 3 tomas con funda de elastómero de fluorosilicona
• 1 x extremo de terminación de terminal de conexión

Los accesorios adicionales pueden incluir:

• Acelerómetro Bently Nevada 330400 compatible
• Acelerómetro Bently Nevada 330425 compatible
• Hardware de conexión del sistema de monitorización de vibraciones

Guía de instalación en campo

Conexión del cable

• Conecte el conector de 3 tomas al receptáculo MIL-C-5015 de 3 pines del acelerómetro.
• Confirme que el conector esté completamente asentado antes de la operación del equipo.
• Asegúrese de que la funda de fluorosilicona cubra la interfaz del conector para protección ambiental.

Enrutamiento mecánico

• Mantenga el cable alejado de conductores de energía de alta corriente para minimizar la interferencia electromagnética.
• Evite los puntos de flexión pronunciados que puedan tensar el blindaje o el aislamiento del conductor.
• Asegure el cable a lo largo de la estructura de la máquina para evitar movimientos relacionados con la vibración.

Instalación del sensor

• Monte el acelerómetro en una superficie de montaje limpia y plana.
• Siga los requisitos de par de montaje especificados por el fabricante del acelerómetro.
• Verifique la terminación del cable antes de realizar las comprobaciones de la señal de vibración.

Preguntas frecuentes

• ¿Qué modelos de acelerómetros utilizan el cable 130539-12?

  El cable está especificado para aplicaciones de acelerómetros Bently Nevada 330400 y 330425 que requieren cableado de señal blindado de tres conductores.

• ¿Qué tipo de construcción de cable utiliza el 130539-12?

  Utiliza un diseño blindado de tres conductores con conductores de 18 AWG (1,0 mm2) para la transmisión de la señal del sensor.

• ¿Cuál es la longitud máxima de cable disponible para este modelo?

  La longitud máxima de cable especificada es de 30 m (99 pies) para instalaciones de acelerómetros compatibles.

• ¿Qué conector está instalado en el lado del sensor?

  El conjunto incluye un conector de 3 tomas con una funda de elastómero de fluorosilicona para la conexión al acelerómetro.

• ¿Qué rango de temperatura puede soportar el cable?

  El cable y la funda están clasificados para funcionar de -40 a +200 °C.

• ¿Está blindado el cable 130539-12?

  Sí. El cable incluye blindaje para reducir la interferencia eléctrica externa en los circuitos de señal de vibración.

• ¿Qué tensión nominal se aplica a este conjunto de cables?

  El cable tiene una capacidad de tensión nominal de 300 V CA/CC según las especificaciones proporcionadas.

• ¿Se puede utilizar este cable para sistemas de sonda de proximidad?

  No. Este cable está especificado para conexiones de señales de acelerómetro y no figura para circuitos de sonda de proximidad.
