Descripción general del producto

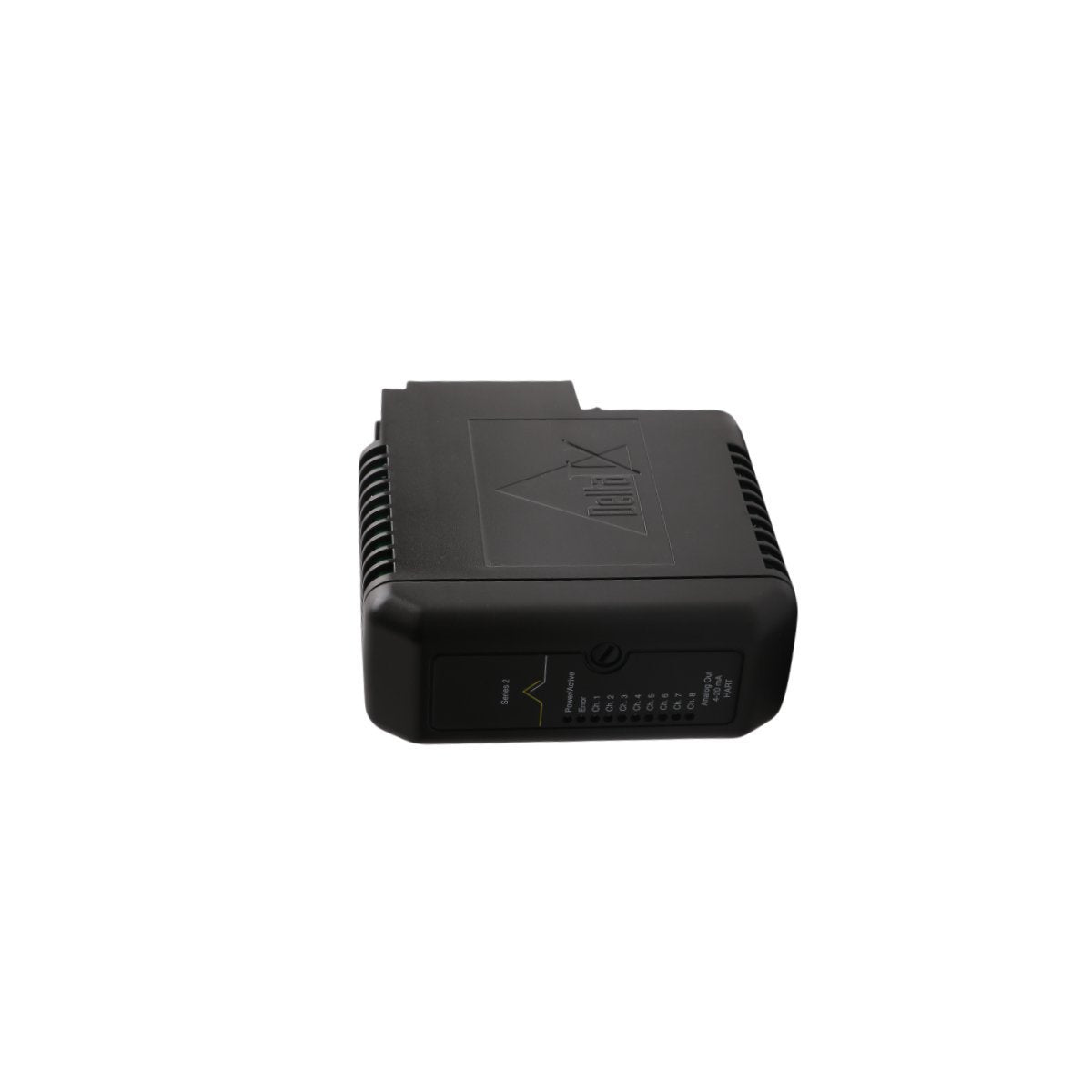

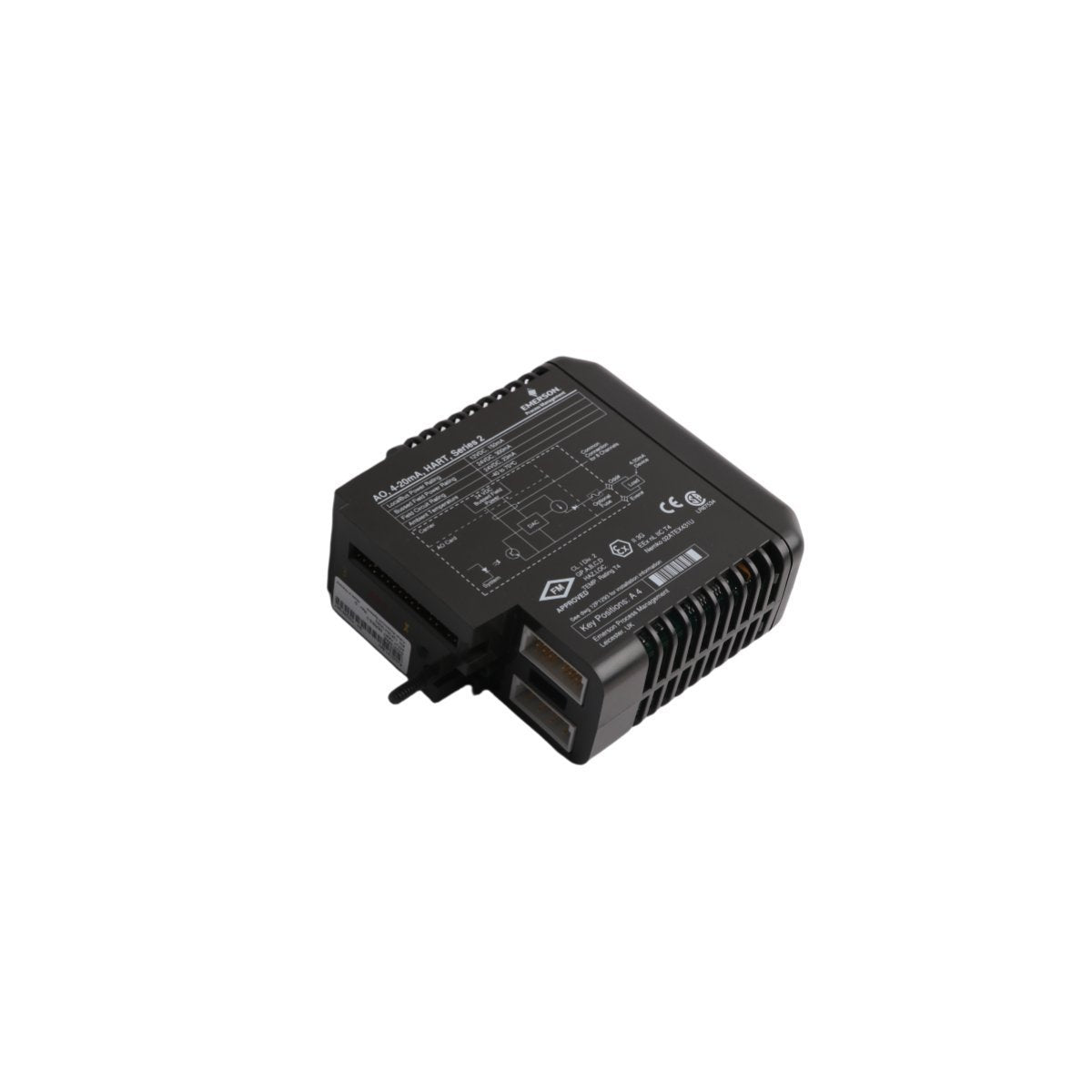

El Emerson KJ3221X1-BA1 es un módulo de salida analógica (AO) redundante de la Serie 2 diseñado para el subsistema de E/S DeltaV™ M-series. Con números de pieza de ensamblaje 12P2531X062 y VE4035S2B1, esta tarjeta de 8 canales está diseñada específicamente para proporcionar señales de control de alta disponibilidad a actuadores y válvulas de campo. Al integrar capacidades de comunicación HART, el módulo permite la transmisión simultánea de variables de control de 4-20 mA y datos de diagnóstico digital. La designación "Redundante" asegura que cuando se empareja en un bloque de terminales redundante, el bucle de control permanezca activo incluso durante una falla del módulo primario, lo que lo convierte en un componente esencial para la automatización de misión crítica donde las interrupciones del proceso no son una opción.

Arquitectura de hardware y parámetros de interfaz

• Designación del modelo KJ3221X1-BA1

• Números de pieza 12P2531X062 / VE4035S2B1

• Densidad de salida 8 canales analógicos

• Tipo de señal 4-20 mA con protocolo HART integrado

• Linaje del sistema DeltaV™ M-series (Serie 2)

• Soporte de redundancia Totalmente compatible con portadores de E/S y bloques de terminales redundantes

• Transmisión de datos Comunicación LocalBus de alta velocidad

• Masa física 0.18 kg

• Dimensiones 4.1 cm x 12.5 cm x 10.5 cm

• Origen de fabricación EE. UU.

• Estado operativo Nueva producción (compatible con sistemas descontinuados en diciembre de 2018)

Implementación industrial y roles de despliegue

El módulo KJ3221X1-BA1 se implementa estratégicamente en sectores que requieren control analógico a prueba de fallas:

Actuación de válvula críticaGestión del posicionamiento de válvulas de control en reactores químicos y tuberías de petróleo, donde la redundancia de 8 canales evita cierres de procesos no deseados o acumulaciones de presión peligrosas.

Gestión inteligente de instrumentaciónUtilización del paso HART integrado para realizar calibraciones remotas y análisis de la firma de la válvula, reduciendo la necesidad de inspecciones manuales en campo en áreas peligrosas.

Control del gobernador de la central eléctricaProporciona puntos de ajuste estables de 4-20 mA para las válvulas de medición de combustible y los gobernadores de vapor, asegurando una salida de potencia consistente y una sincronización de la red bajo diferentes condiciones de carga.

Optimización del tiempo de actividad de la refineríaSirve como un componente "intercambiable en caliente" dentro de un par redundante, lo que permite a los equipos de mantenimiento reemplazar un módulo sin desenergizar el bucle o perder la señal al elemento de control final.

Extensión del ciclo de vida del DCS heredadoActúa como un reemplazo de alta calidad para los sistemas de la serie M que llegaron al final de su lanzamiento comercial primario en 2018, garantizando la seguridad operativa continua sin requerir una migración completa del sistema.
