Descripción general del producto

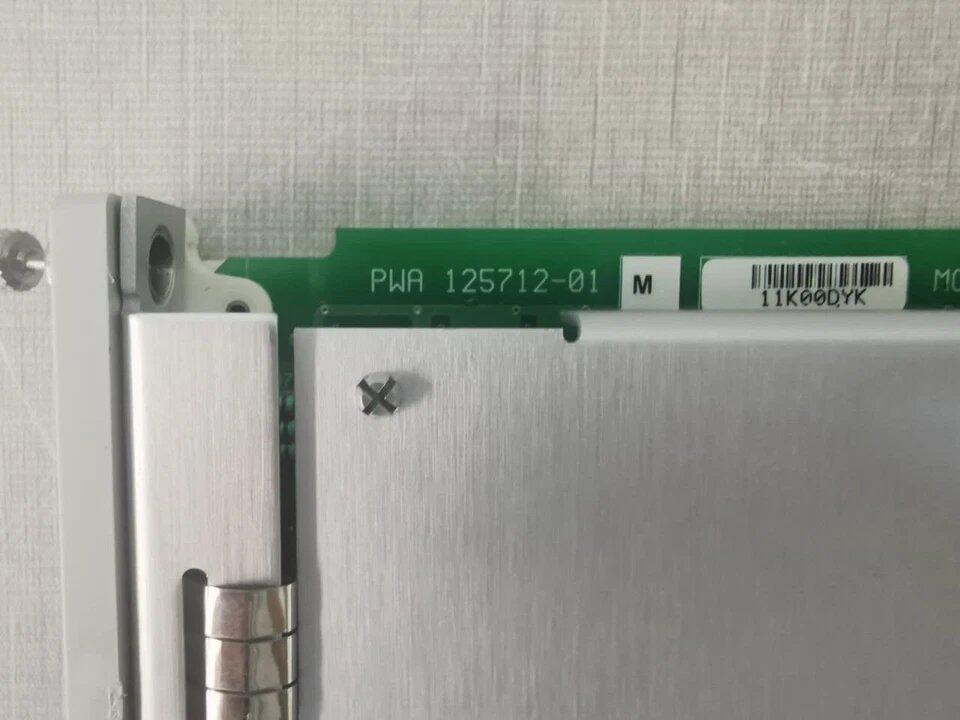

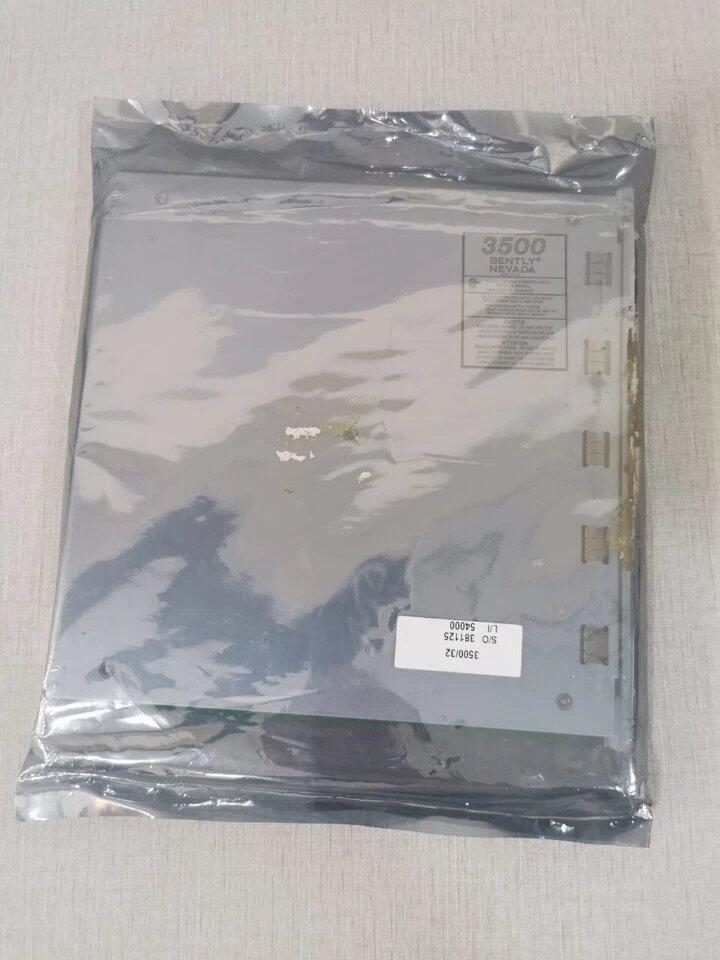

El módulo de relé Bently Nevada 3500/32, específicamente el número de pieza 125712-01, es un componente de hardware de alta fiabilidad diseñado para el sistema de protección de maquinaria serie 3500. Este módulo proporciona cuatro salidas de relé independientes que se utilizan para activar alarmas externas, sirenas, o secuencias de apagado automatizadas de maquinaria basadas en puntos de ajuste programados. Al convertir las señales de alarma digitales en cierres de contacto físicos, el 125712-01 sirve como la interfaz de seguridad crítica entre la lógica de monitoreo de vibraciones y los circuitos de control de emergencia de toda la planta.

Cada uno de los cuatro canales es altamente configurable para cumplir con protocolos de seguridad operativos específicos. El módulo utiliza un enfoque de lógica "votada" cuando se integra con monitores de la serie 3500, lo que permite esquemas de protección complejos como la lógica AND/OR. Su función principal es garantizar que los activos industriales críticos, como turbinas, compresores, y motores grandes, se protejan inmediatamente cuando se excedan los límites de vibración mecánica o posición.

Configuración y señalización de relés

El 125712-01 cuenta con cuatro canales de relé, donde cada canal consta de dos relés de un solo polo y doble tiro (SPDT) dispuestos en una arquitectura de doble polo y doble tiro (DPDT). Esta redundancia proporciona una fiabilidad de conmutación superior para bucles de seguridad críticos. Los relés son seleccionables por el usuario mediante interruptores integrados para un funcionamiento "Normalmente energizado" (a prueba de fallos) o "Normalmente desenergizado".

Para diagnósticos de campo instantáneos, el módulo está equipado con una completa matriz de LED. El LED de estado "OK" confirma la salud interna del módulo, mientras que los indicadores "TX/RX" monitorean la comunicación activa de datos con el backplane del rack 3500. Los LED individuales de "CH ALARM" proporcionan una confirmación visual inmediata de qué canal de relé específico se ha activado, reduciendo significativamente el tiempo de resolución de problemas durante un evento.

Especificaciones técnicas

• Identificación del modelo: 3500/32

• Número de pieza de repuesto: 125712-01

• Cantidad de relés: 4 canales independientes

• Tipo de relé: SPDT (cableado como configuración DPDT)

• Clasificación de contacto: 5 A a 24 V CC o 120 V CA

• Vida útil: 100.000 ciclos con carga nominal

• Lógica de funcionamiento: Seleccionable por interruptor (Normalmente energizado/desenergizado)

• Indicadores de estado: LED de OK, TX/RX y alarma de canal

• Rango ambiental: -30 °C a +65 °C (-22 °F a +150 °F)

• Límites de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)

• Peso neto: 0,7 kg (1,6 lb)

• Dimensiones del chasis: 24,18 cm x 2,44 cm x 24,18 cm

• Origen de fabricación: EE. UU.

Aplicaciones de seguridad industrial

• Protección de maquinaria: Activación de disparos de emergencia para turbinas y bombas durante eventos de alta vibración.

• Anunciación de alarmas: Activación de indicadores visuales o audibles locales y remotos para los operadores de la planta.

• Integración de sistemas de control: Proporciona retroalimentación de contacto seco a un Sistema de Control Distribuido (DCS) o PLC.

• Paros automáticos: Gestión de la lógica a prueba de fallos para infraestructuras críticas en petróleo y gas, generación de energía y procesamiento químico.
