نظرة عامة على المنتج

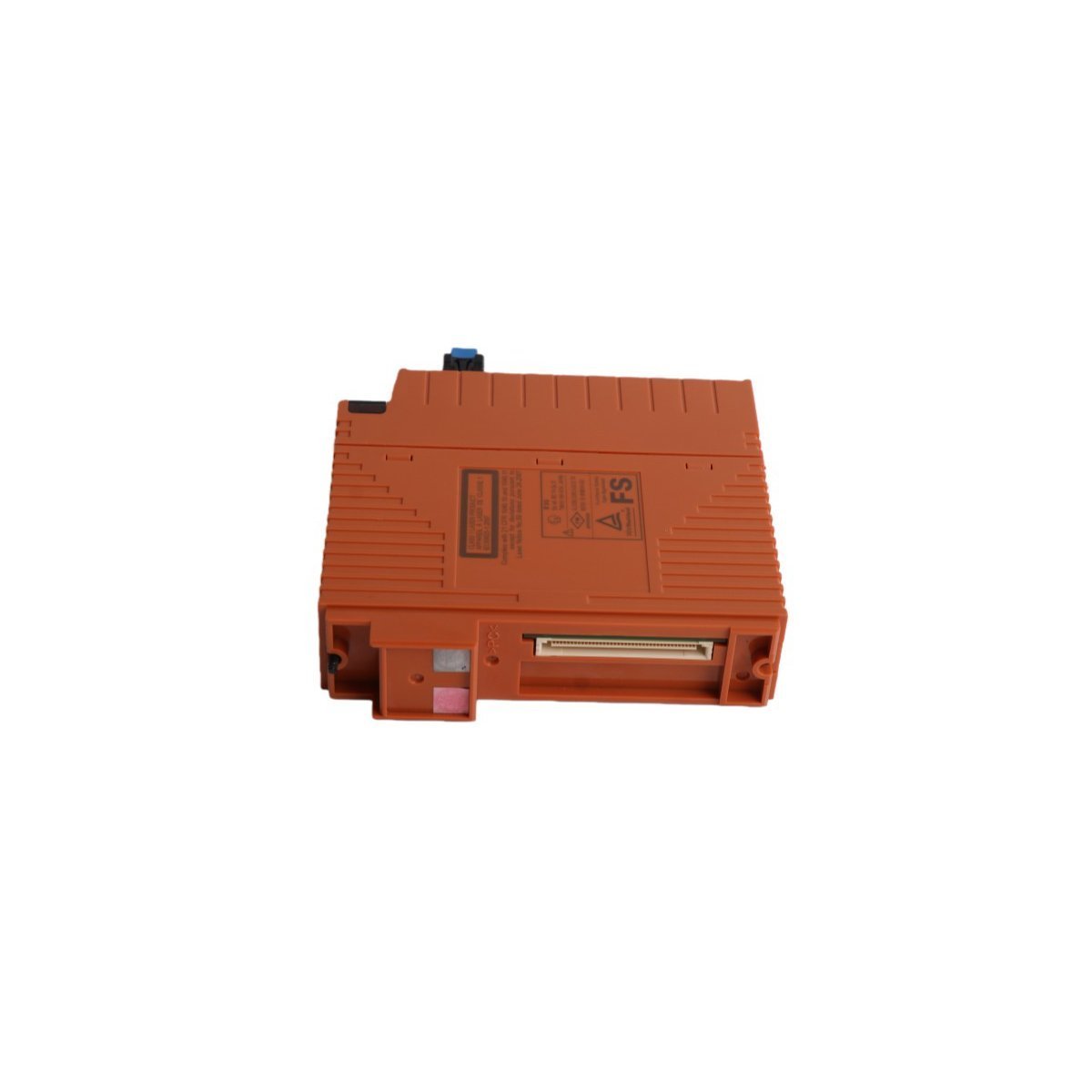

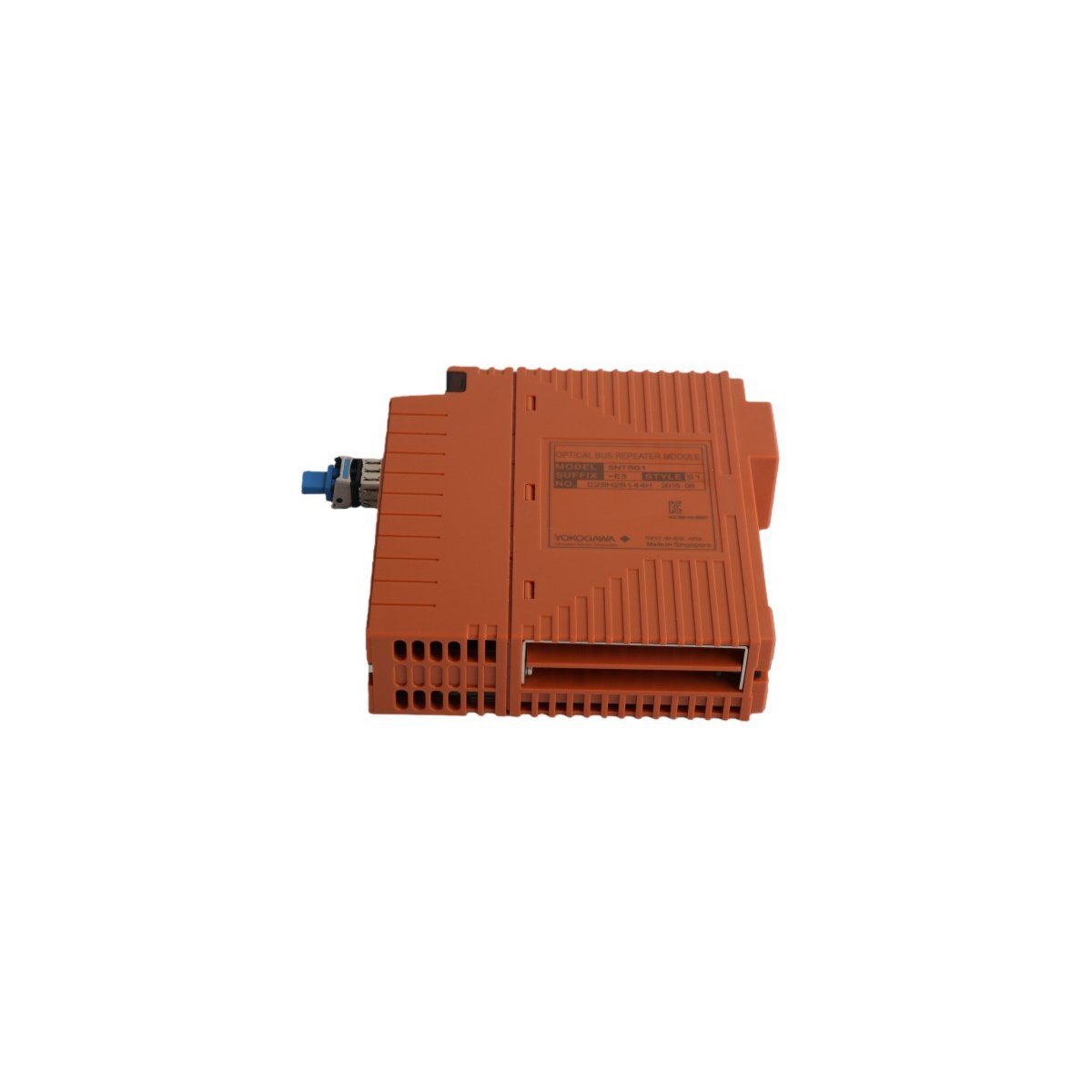

وحدة Yokogawa SNT501-13 هي وحدة مكرر ناقل بصري ESB عالية الأداء مصممة لتسهيل الاتصال لمسافات طويلة ضمن نظام ProSafe-RS الآلي للسلامة (SIS) وبيئات CENTUM VP. تعمل هذه الوحدة كواجهة ألياف بصرية متخصصة تمد ناقل ESB (اللوحة الخلفية التسلسلية الموسعة) إلى ما وراء قيود الكابلات النحاسية القياسية. عن طريق تحويل إشارات الناقل الكهربائية إلى إشارات بصرية، تسمح الوحدة SNT501-13 بتوصيل عقد الإدخال/الإخراج البعيدة عبر مسافات تصل إلى 5 كيلومترات.

تُستخدم هذه الوحدة بشكل أساسي في المنشآت الصناعية الكبيرة، وتضمن نقل البيانات الحساسة للسلامة بزمن انتقال منخفض للغاية ونزاهة عالية. يوفر استخدام وسائط الألياف البصرية عزلًا جلفانيًا كاملاً ومناعة ضد التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI)، وهو أمر ضروري للحفاظ على اتصال مستقر في البيئات عالية الجهد مثل المحطات الفرعية للطاقة وأرضيات التصنيع الثقيلة.

المواصفات الفنية

• الشركة المصنعة: يوكوجاوا (Yokogawa)

• رقم الموديل: SNT501-13

• نوع الوحدة: مكرر ناقل ESB بصري (الجانب الرئيسي)

• سرعة النقل: 128 ميجابت في الثانية

• مسافة النقل: 5 كم كحد أقصى (باستخدام ألياف بصرية GI 50/125 ميكرومتر)

• نوع الواجهة: ألياف بصرية (موصل LC)

• بنية الشبكة: تكوين نجمي أو تسلسلي

• استهلاك الطاقة: بحد أقصى 0.5 أمبير (5 فولت تيار مستمر)

• التكرار: يدعم التكوين المزدوج المتكرر للسلامة الحرجة للمهام

• درجة حرارة التشغيل: 0 إلى 50 درجة مئوية (النطاق الصناعي القياسي)

• الأبعاد: 32.8 مم × 106.3 مم × 130 مم

• الوزن: 0.30 كجم

• الأصل: اليابان

الخصائص التشغيلية الرئيسية

• اتصال عالي النطاق للسلامة: يعمل بمعدل نقل مخصص يبلغ 128 ميجابت في الثانية، مما يضمن معالجة تنفيذ منطق السلامة وإشارات إيقاف الطوارئ ضمن ثوابت زمنية محددة بدقة.

• هندسة التكرار المتقدمة: تدعم تكوينات الناقل المزدوج المتكرر المتزامنة. في حالة انقطاع الألياف أو عطل الوحدة، يقوم النظام بتشغيل تحويل فوري وسلس إلى المسار الثانوي للحفاظ على توافر نظام السلامة.

• المناعة الكهرومغناطيسية: تقضي طريقة النقل البصري على الحلقات الأرضية وتحمي شبكة التحكم من ارتفاعات التيار الناتجة عن الصواعق أو الضوضاء الصناعية، مما يجعلها مثالية للكابلات من الخارج إلى الداخل.

• دعم الإدخال/الإخراج عن بعد لمسافات طويلة: يُمكّن من توزيع محطات التحكم الميدانية (FCS) وعقد الإدخال/الإخراج عبر المواقع الشاسعة، مثل المنصات البحرية، والمصافي، ومزارع الخزانات، دون المساس بجودة الإشارة.

• التشخيصات الذكية: تكتشف ميزات المراقبة الذاتية المتكاملة تدهور الإشارة الضوئية أو أخطاء المزامنة، وتوفر تنبيهات تحذير مبكرة لمحطة عمل الصيانة قبل حدوث عطل في الاتصال.

• التكامل السلس مع ProSafe-RS: مصمم للتوصيل مباشرة بفتحة الناقل الرئيسية ESB، مما يتطلب الحد الأدنى من تكوين البرامج لشفافية النظام الكاملة.
