نظرة عامة على المنتج

تعمل وحدة Yokogawa SEC401-11 كعمود فقري عالي السرعة لأنظمة التحكم الموزعة (DCS) CENTUM VP وCS 3000. تعمل هذه الوحدة كواجهة رئيسية لناقل ESB، وتقوم بإنشاء وصلة اتصال عالية الأداء بين محطة التحكم الميداني (FCS) ووحدات العقدة الطرفية المختلفة. في المصانع الصناعية الكبيرة—مثل مصافي النفط ومرافق توليد الطاقة—تضمن SEC401-11 تدفق بيانات العمليات الحرجة بدقة مطلقة وبأقل قدر من زمن الانتقال.

توفر هذه الوحدة النطاق الترددي اللازم للتعامل مع تكوينات الإدخال/الإخراج الكثيفة، وإدارة البيانات من مئات الأجهزة الميدانية في وقت واحد. باستخدام بروتوكول إرسال خاص بسرعة 128 ميجابت في الثانية، تزيل SEC401-11 اختناقات الشبكة، مما يسمح بالمراقبة والتحكم في الوقت الفعلي للآلات المعقدة. يضمن تصميمها القوي أنه حتى في حالة ارتفاع حمل النظام، تظل الوصلة بين وحدة التحكم والعملية مستقرة ومحددة.

التكوين الفني

تتبع SEC401-11 منطق مراجعة أجهزة محدد يحدد توافقها مع مخطط ناقل ESB الخاص بالنظام.

شرح رمز اللاحقة

-1: منطق الإرسال القياسي

يشير الرقم الأول إلى أن الوحدة النمطية مُحسّنة لبروتوكول إرسال ناقل ESB القياسي. يؤكد هذا أن الوحدة تدعم الحد الأقصى من معدل النقل البالغ 128 ميجابت في الثانية المطلوب لتبادل بيانات وحدات الإدخال/الإخراج عالية الكثافة عبر اللوحة الخلفية للرف وكابلات الربط بين الوحدات.

1: مراجعة الأجهزة والنمط

يشير الرقم الثاني إلى مراجعة الأجهزة، ويحدد التخطيط المحدد للمكونات الداخلية ونوع الموصل. تضمن الإصدار "1" التوافق مع كابلات ناقل ESB القياسية (مثل YCB301) وهي مصممة للتكامل السلس في فتحات المعالج أو الواجهة الخاصة بمحطة التحكم الميداني (FCS).

المواصفات الفنية

دليل التثبيت

التصميم الهندسي الصحيح لشبكة ناقل ESB ضروري لمنع تدهور الإشارة ووقت انتهاء مهلة النظام.

الكابلات والإنهاء

استخدم فقط كابلات ناقل ESB المعتمدة من Yokogawa لتوصيل SEC401-11 بوحدات العقدة المحلية. لا تتجاوز الحد الأقصى للمسافة الإجمالية البالغ 10 أمتار، حيث يتسبب ذلك في مشاكل توقيت الإشارة. تأكد من أن موصلات الناقل مثبتة بإحكام؛ الاتصالات الفضفاضة هي السبب الرئيسي لإنذارات "فشل اتصال العقدة" المتقطعة.

تبديد الحرارة

حافظ على تدفق الهواء العمودي داخل الخزانة. بينما تستهلك الوحدة 0.5 أمبير فقط، تولد رفوف الإدخال/الإخراج عالية الكثافة حرارة كبيرة. تأكد من أن مراوح التبريد تعمل وأن الفلاتر نظيفة للحفاظ على درجة حرارة التشغيل ضمن النطاق المقدر من 0 إلى 55 درجة مئوية.

إعداد التكرار

عند التكوين للتوفر العالي، قم بتثبيت SEC401-11 في أزواج. تحقق من أن كابل التكرار بين وحدات المعالج نشط للسماح بتبديل الفشل التلقائي دون انقطاع في حالة فشل واجهة ناقل واحدة.

المزايا الهندسية

معدل نقل فائق السرعة

يوفر معدل البيانات البالغ 128 ميجابت في الثانية الاستجابة المطلوبة لحلقات الأمان عالية السرعة والتحكم في التوربينات. يسمح هذا النطاق الترددي العالي لنظام DCS بمعالجة آلاف نقاط الإدخال/الإخراج دون زيادة وقت مسح النظام.

معمارية قابلة للتطوير

تدعم وحدة SEC401-11 الواحدة توصيل ما يصل إلى 9 وحدات عقدة. تتيح هذه قابلية التوسع للمهندسين توسيع سعة الإدخال/الإخراج لمحطة التحكم بسهولة مع نمو متطلبات المصنع، دون الحاجة إلى استبدال المعالج المركزي.

موثوقية صناعية متينة

تم تصميم وتصنيع SEC401-11 في اليابان، وهي تتحمل التداخل الكهرومغناطيسي (EMI) الشائع في المحطات الفرعية الصناعية. تضمن مقاومتها العالية للعزل وبروتوكولات فحص الأخطاء القوية بقاء بيانات العملية غير تالفة حتى في البيئات ذات الضوضاء الكهربائية.

التسليم واللوجستيات

وقت التسليم: 3-5 أيام بعد إتمام الدفع.

طرق الشحن: تسليم عالمي موثوق به عبر DHL أو FEDEX أو UPS.

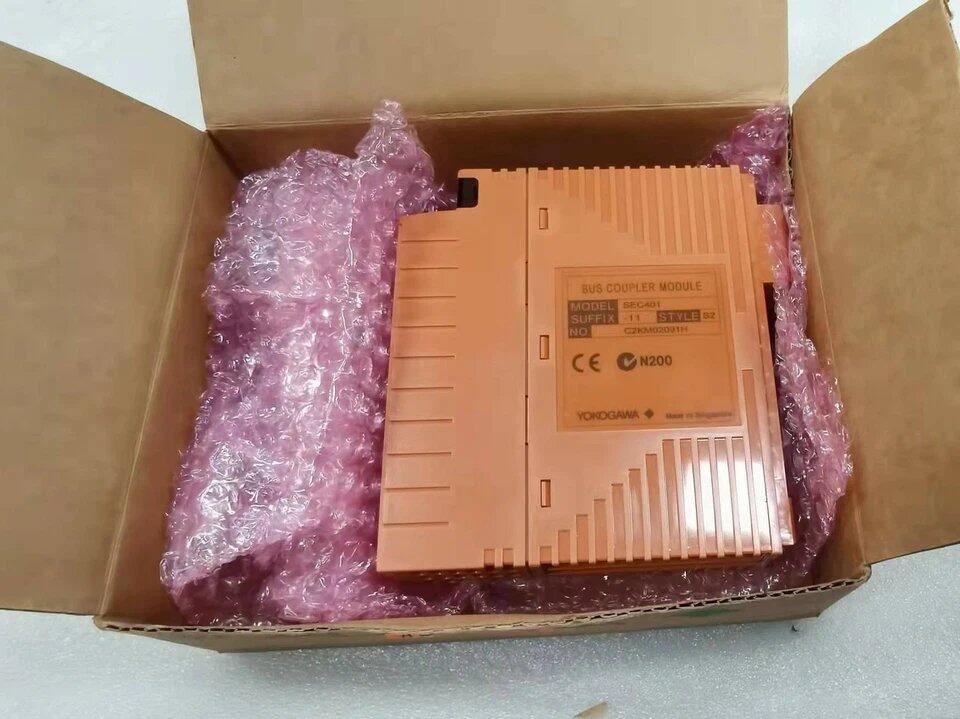

سلامة المنتج: يتم شحن جميع الوحدات في حالة جديدة تمامًا، مختومة من المصنع من مخزوننا الحالي.

الأسئلة الشائعة الفنية

س1: ما هو الحد الأقصى لعدد نقاط الإدخال/الإخراج التي يمكن لوحدة SEC401-11 إدارتها؟

ج1: تدعم الوحدة نفسها ما يصل إلى 9 وحدات عقدة. يعتمد الحد الفعلي لنقاط الإدخال/الإخراج على أنواع وحدات الإدخال/الإخراج المثبتة في تلك العقد وسعة معالج محطة التحكم الميداني (FCS).

س2: هل يمكنني تمديد حد المسافة البالغ 10 أمتار باستخدام مضخم إشارة قياسي؟

ج2: لا. ناقل ESB حساس للوقت. لتمديد المسافة إلى ما بعد 10 أمتار، يجب عليك استخدام وحدة مكرر ناقل ESB البصري (مثل SNT401/SNT501) وكابلات الألياف الضوئية.

س3: هل SEC401-11 متوافق مع كل من CENTUM VP وCS 3000؟

ج3: نعم، هذه الوحدة هي مكون قياسي لكلا النظامين، شريطة أن تدعم اللوحة الخلفية للرف والمعالج بروتوكول واجهة ناقل ESB.

س4: كيف أقوم باستكشاف أخطاء "خطأ الاتصال" في هذه الوحدة؟

ج4: أولاً، تحقق من مصابيح LED للحالة على اللوحة الأمامية للوحدة. إذا كان مؤشر "FAIL" مضيئًا، فمن المحتمل أن تكون الوحدة بها عطل داخلي في الأجهزة. إذا لم يكن مؤشر "RCV" يومض، فتحقق من كابلات ناقل ESB والموصلات الطرفية في وحدة العقدة الأخيرة.
