نظرة عامة على المنتج

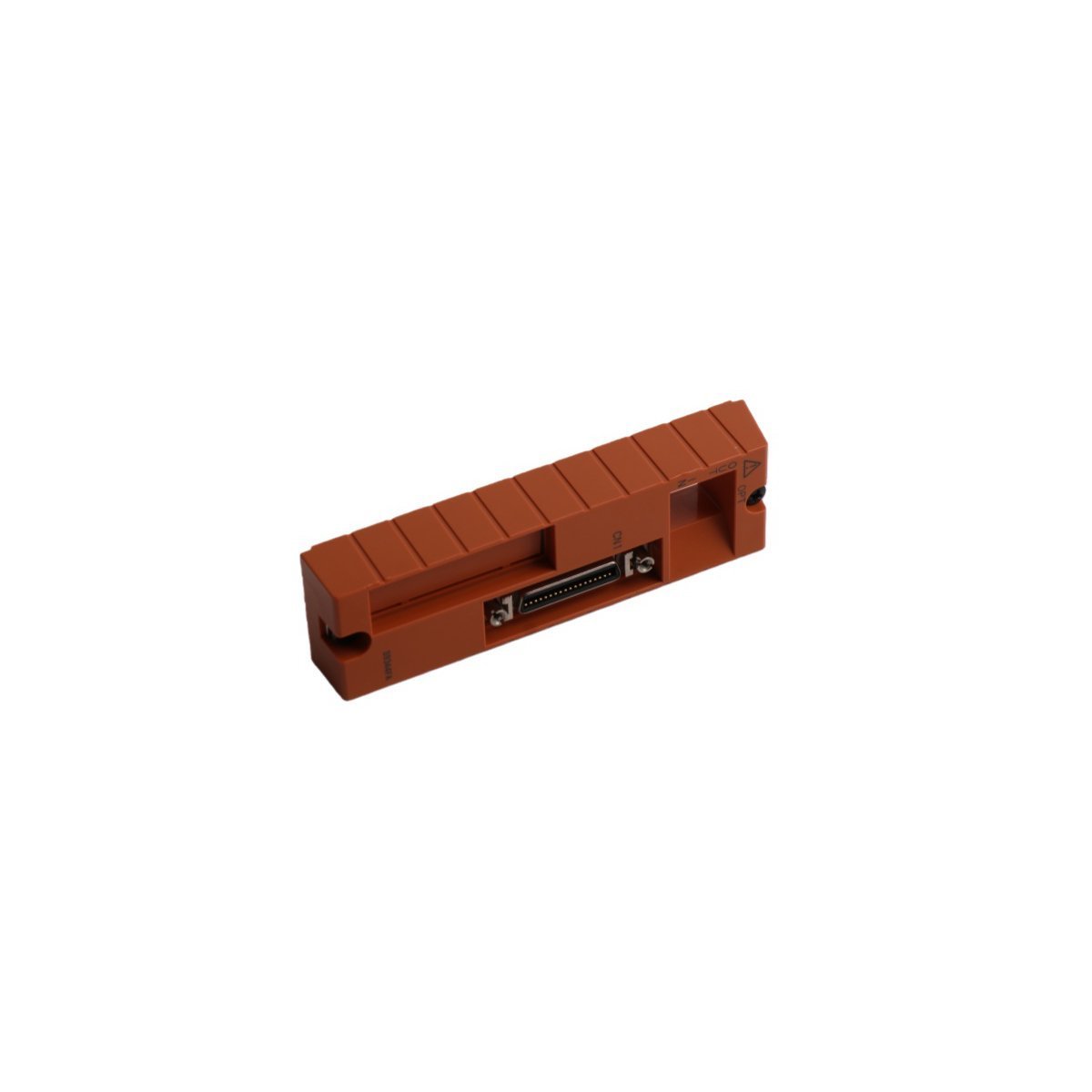

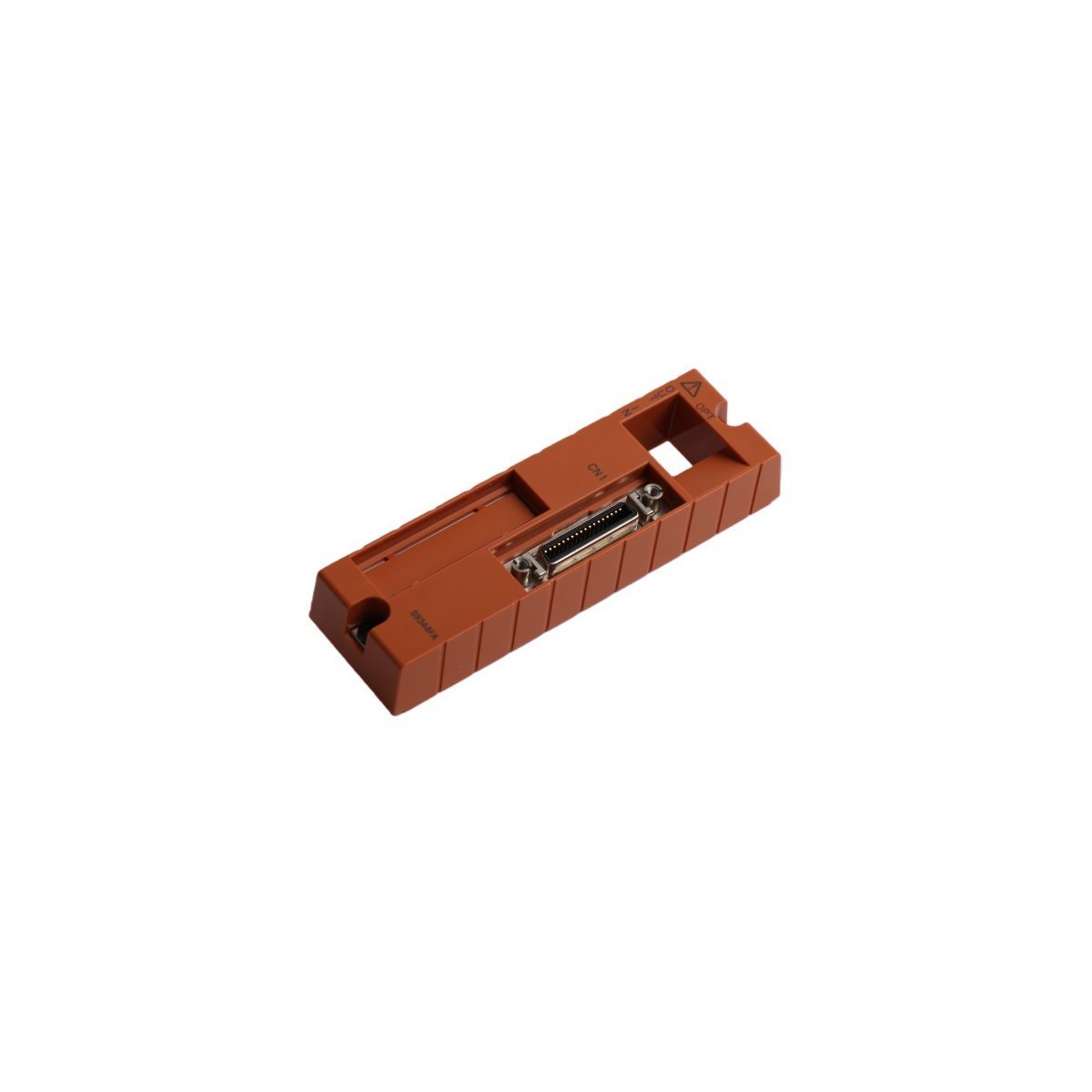

وحدة Yokogawa S9344FA هي وحدة واجهة موصل عالية الموثوقية مصممة خصيصًا لأنظمة التحكم الموزعة (DCS) من سلسلة CENTUM VP وCS 3000. تعمل هذه الوحدة كجسر بين اللوحة الخلفية للاتصال الداخلية للنظام والأسلاك الجانبية للمجال، مما يسهل التوزيع الآمن للإشارة داخل محطة التحكم الميدانية (FCS). دورها الأساسي هو توفير نقطة إنهاء مستقرة ومقاومة للاهتزاز لكابلات المجال، مما يضمن نقل البيانات عالية السرعة وإشارات التحكم دون توهين أو فقدان كهربائي.

مصممة بهندسة طرفية مشبكية بالضغط، تلغي وحدة S9344FA الحاجة إلى اللحام المعقد أو أدوات التجعيد المتخصصة أثناء التثبيت. وهي مكون أساسي لتوسيع النظام وصيانته، خاصة في البيئات التي تتطلب أسلاكًا عالية الكثافة واستقرارًا طويل الأمد للاتصال لعمليات المعالجة المستمرة.

المواصفات الفنية

• الشركة المصنعة: يوكوجاوا (Yokogawa)

• رقم الموديل: S9344FA

• نوع الوحدة: كتلة طرفية بمشبك ضغط / واجهة موصل

• التوافق: CENTUM VP / CS 3000 (نظام FIO)

• الجهد المقدر: 24 فولت تيار مستمر

• استهلاك الطاقة: بحد أقصى 15 واط

• طريقة الأسلاك: مشبك ضغط (دعم توصيل بدون براغي)

• درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية

• التركيب: تركيب قياسي على سكة DIN أو فتحة وحدة مخصصة

• الوزن: 0.3 كجم

• الأبعاد: 33 مم × 107 مم × 130 مم

• الأصل: اليابان

الخصائص التقنية الرئيسية

• تقنية المشابك الضغطية: تستخدم مشابك ضغط عالية الشد توفر قوة ثابتة على الموصل، مما يضمن اتصالاً محكمًا للغاز ومقاومًا للغاية للاهتزازات الصناعية والتمدد الحراري.

• سلامة الإشارة المحسنة: مصممة خصيصًا للحفاظ على مقاومة منخفضة عبر الواجهة، مما يمنع انخفاض الجهد ويحمي دقة إشارات التحكم الرقمية والتناظرية الحساسة.

• تبسيط أسلاك المجال: تتميز بنقاط طرفية معلمة بوضوح وتصميم مريح يقلل من وقت التركيب ويقلل من مخاطر أخطاء الأسلاك أثناء تشغيل المصنع أو إيقافه.

• تصميم صناعي قوي: مصنوعة من بوليمرات عالية الجودة مقاومة للهب وسبائك مقاومة للتآكل، تم تصميم الوحدة لتعمل بشكل موثوق في البيئات الكيميائية والبتروكيماوية القاسية.

• حجم صغير: يسمح التصميم النحيف بالتركيب عالي الكثافة في خزانات التحكم القياسية مقاس 19 بوصة، مما يزيد من كفاءة المساحة دون المساس بتبديد الحرارة.

• عزل أمان مدمج: يساعد العزل الكهربائي المدمج على حماية ناقل الاتصال الداخلي لنظام التحكم الموزع (DCS) من الانتقالات الكهربائية الخارجية، مما يعزز المرونة الكلية لشبكة التحكم.
