نظرة عامة على المنتج

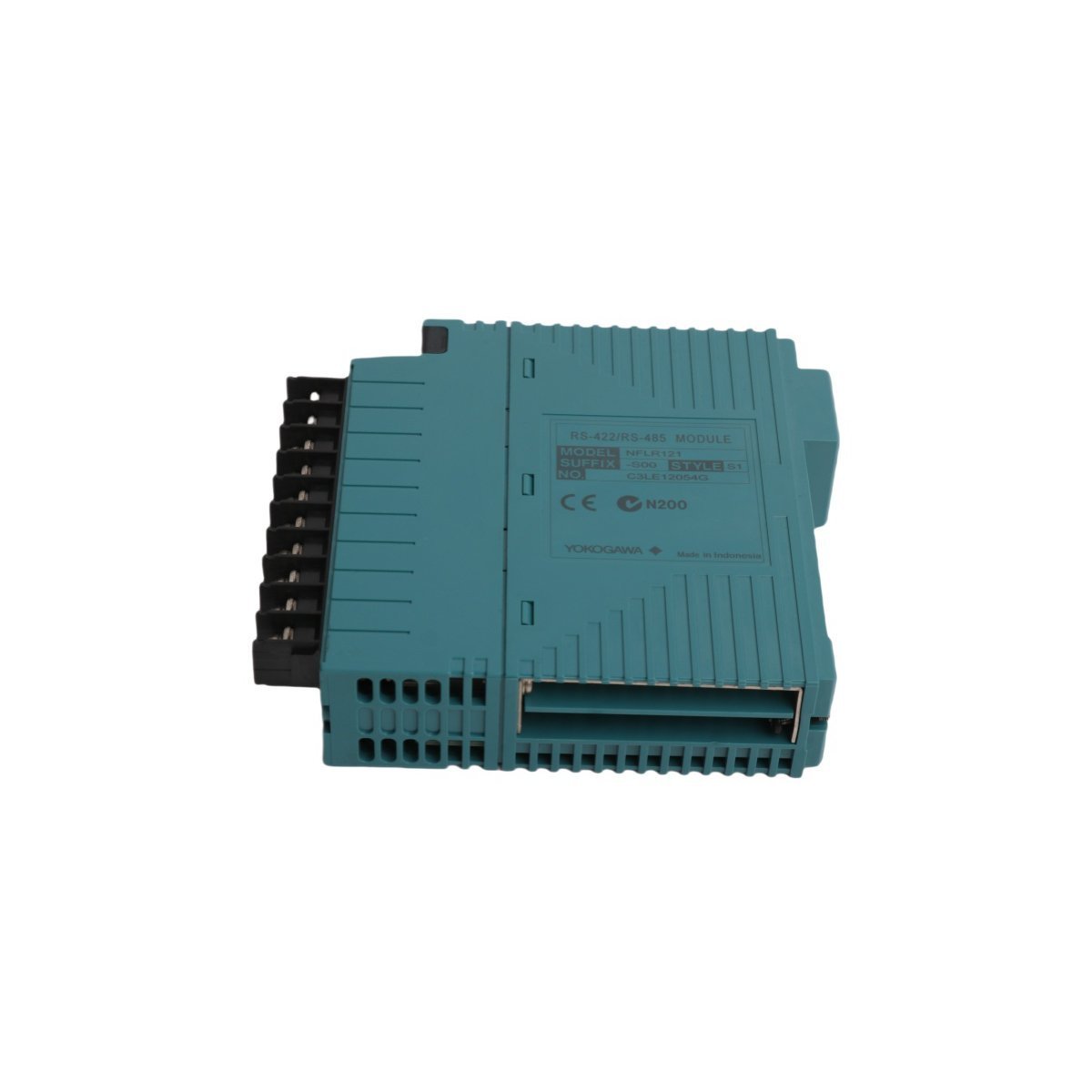

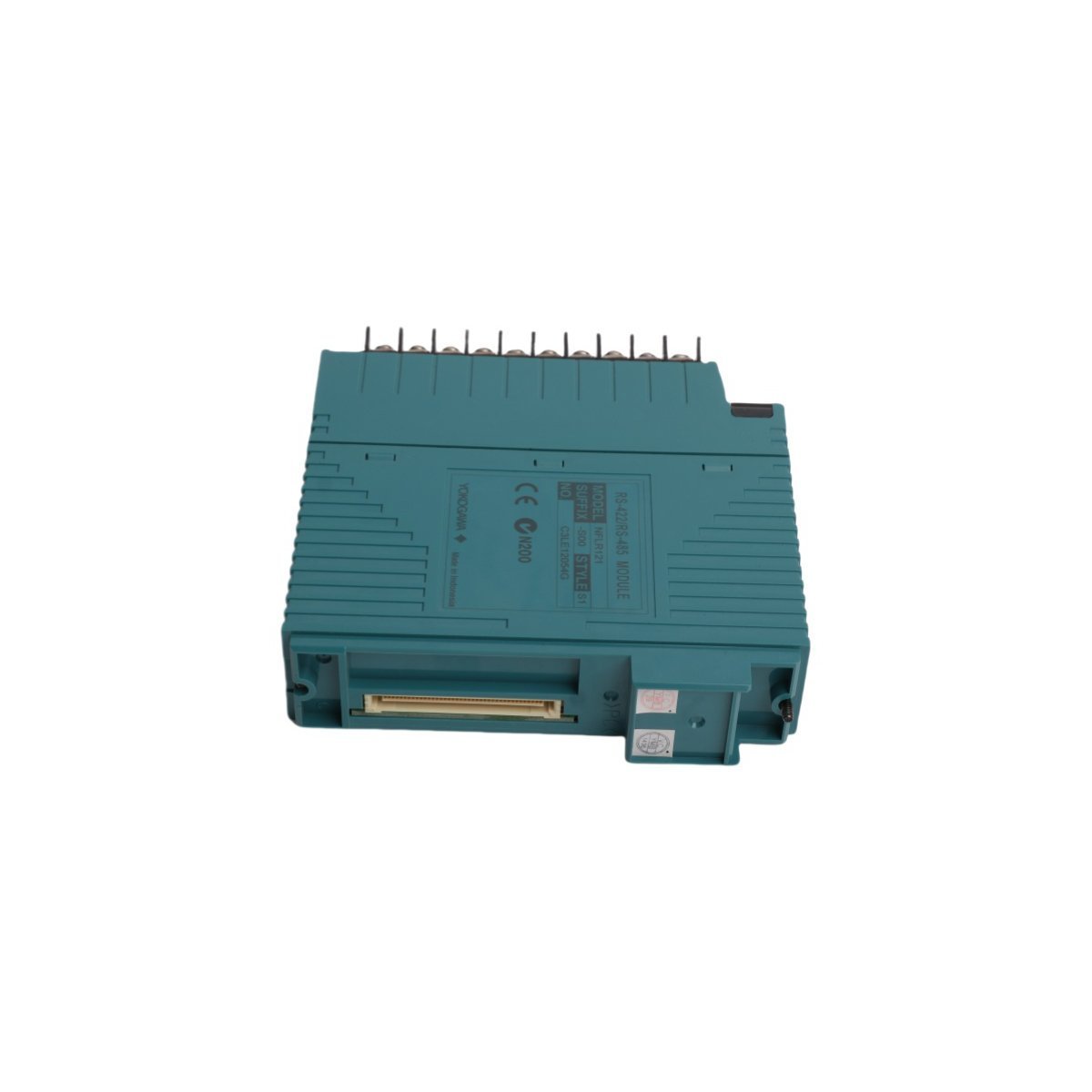

وحدة الاتصال التسلسلي Yokogawa NFLR121-S00 S1 هي وحدة اتصالات تسلسلية عالية الأداء مصممة للتكامل داخل أنظمة التحكم الموزعة (DCS) CENTUM VP و CS 3000. تعمل هذه الوحدة كبوابة متعددة الاستخدامات، مما يتيح لوحدة التحكم التفاعل مع مجموعة واسعة من الأجهزة الميدانية التابعة لجهات خارجية، بما في ذلك وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ومقاييس الطاقة، ومحركات المحركات. مزودة بمنفذين تسلسليين مستقلين، وهي تسهل تبادل البيانات بسلاسة من خلال بروتوكولات صناعية موحدة. من خلال سد الفجوة بين اللوحة الخلفية لـ DCS والشبكات التسلسلية على مستوى الحقل، تضمن NFLR121-S00 S1 التقاط بيانات التشخيص والعملية ومزامنتها بدقة عبر بنية الأتمتة.

الخصائص التقنية

تم تصميم NFLR121-S00 S1 لتوفير اتصالات مستقرة وطويلة المدى في البيئات الصناعية التي تعاني من الضوضاء الكهربائية.

الاتصال متعدد النقاط والنطاق تتميز الوحدة بمنافذ مزدوجة تدعم الطبقات المادية RS-422 و RS-485. وهذا يسمح بتكوينات متعددة النقاط حيث يمكن لوحدة واحدة التواصل مع أجهزة متعددة عبر مسافة تصل إلى 1200 متر. يمكن للمستخدمين التبديل بين أوضاع نصف مزدوج وكامل المزدوج لمطابقة متطلبات الأسلاك المحددة للأجهزة الميدانية المتصلة.

بروتوكولات البيانات القابلة للتكوين مصممة لتحقيق أقصى قدر من المرونة، تستخدم NFLR121-S00 S1 مزامنة البدء والإيقاف. وهي تدعم مجموعة متنوعة من تنسيقات البيانات، بما في ذلك ASCII والثنائية، مع أطوال أحرف قابلة للتعريف من قبل المستخدم (7 أو 8 بتات)، وبتات إيقاف (1 أو 2)، وخيارات تكافؤ شاملة (بلا، زوجي، أو فردي). يضمن هذا التحكم الدقيق التوافق مع مجموعة واسعة من المعدات التسلسلية القديمة والحديثة.

الكفاءة والموثوقية الصناعية مع استهلاك تيار منخفض يبلغ 500 مللي أمبير فقط، تم تحسين الوحدة لتركيبات الخزائن عالية الكثافة حيث تكون الإدارة الحرارية أولوية. تم تصميم الهيكل المتين خصيصًا لتلبية معايير يوكوجاوا الصناعية الصارمة، مما يوفر رابط اتصال موثوقًا به لاستراتيجيات التحكم في العمليات الحرجة.

المواصفات الفنية

• العلامة التجارية: يوكوجاوا

• رقم الموديل: NFLR121-S00 S1

• نوع المنتج: وحدة الاتصال التسلسلي

• الواجهة: منفذان RS-422 / RS-485

• مسافة الاتصال: حد أقصى 1200 متر

• معدل نقل البيانات: قابل للتكوين (حسب متطلبات البروتوكول)

• الوضع: مزدوج كامل أو مزدوج نصف

• دعم البروتوكول: ASCII، ثنائي (مزامنة بدء-إيقاف)

• استهلاك الطاقة: 500 مللي أمبير عند 5 فولت تيار مستمر

• الوزن: 0.3 كجم

• الأبعاد: 3.2 × 14.1 × 13.0 سم

• المنشأ: اليابان

مجالات التطبيق

يتم نشر Yokogawa NFLR121-S00 S1 بشكل متكرر في الصناعات التحويلية التي تتطلب دمج الأنظمة الفرعية المتنوعة في بيئة DCS مركزية:

• النفط والغاز: التفاعل مع حواسيب التدفق وأنظمة قياس الخزانات.

• توليد الطاقة: التواصل مع الأجهزة الإلكترونية الذكية (IEDs) ومرحلات الحماية.

• التصنيع: جمع البيانات من محركات التردد المتغيرة المتخصصة (VFDs) ورفوف PLC المحلية.

• إدارة المياه: دمج وحدات القياس عن بعد (RTUs) عبر المنشآت الواسعة.
