نظرة عامة على المنتج

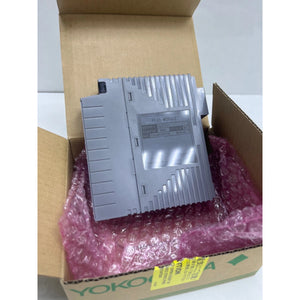

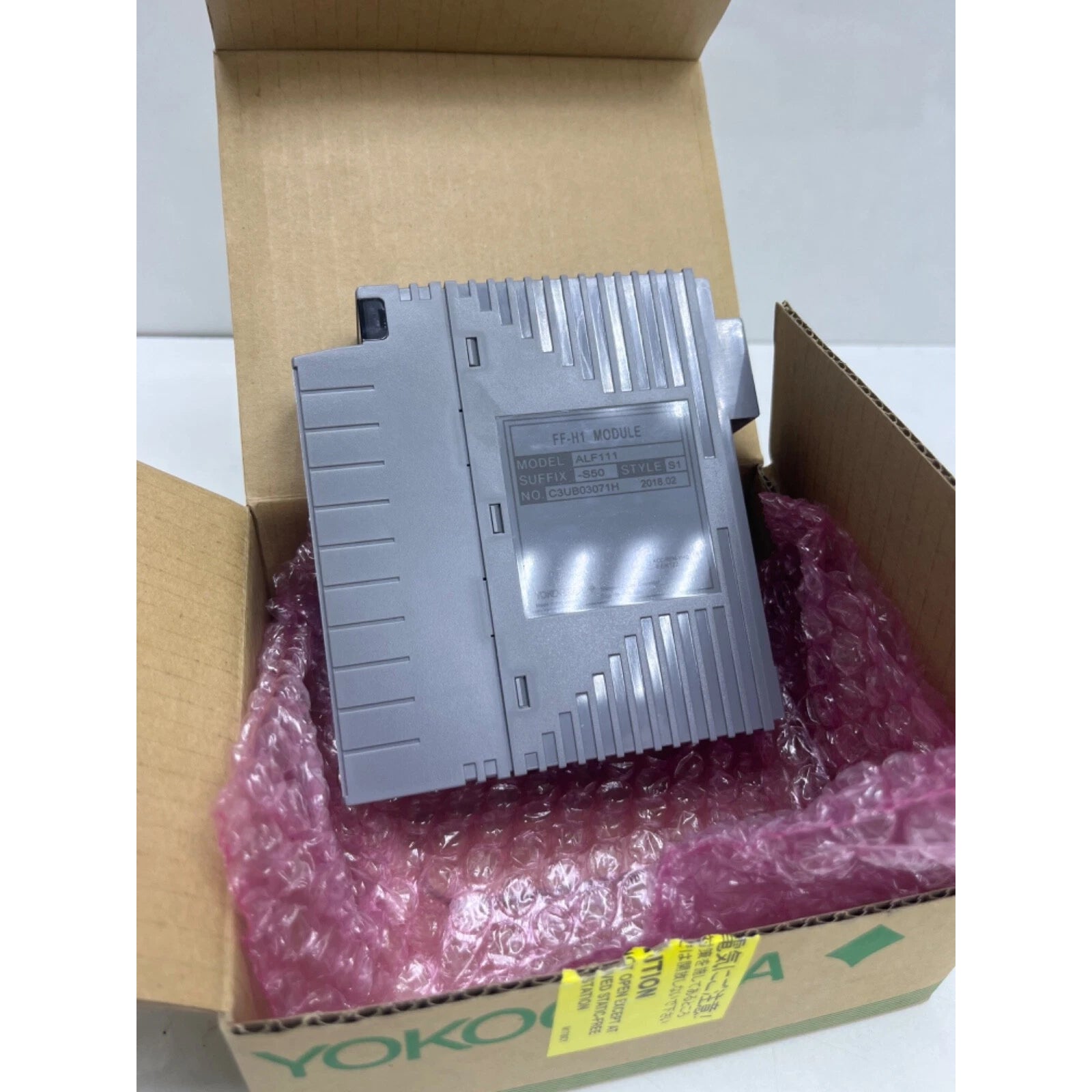

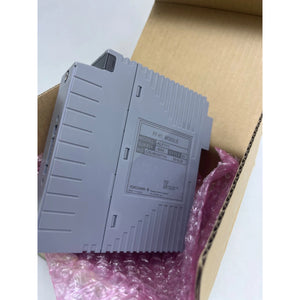

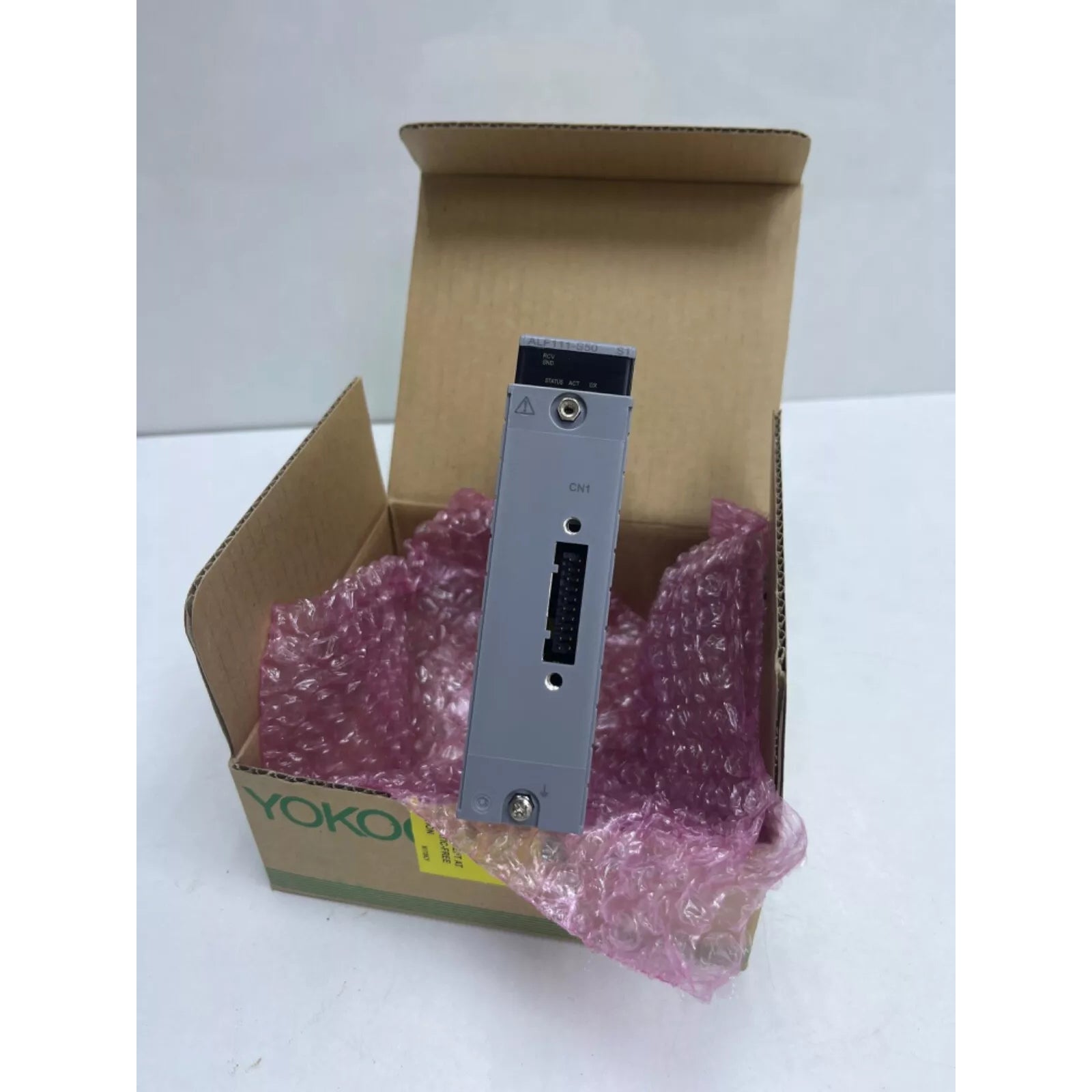

Yokogawa ALF111-S50 هي واجهة اتصال عالية الأداء مصممة لأنظمة التحكم المتكاملة CENTUM VP وCS 3000. تعمل هذه الوحدة ذات 4 منافذ كجسر بين بنية التحكم الرقمية وأجهزة القياس على مستوى الحقل. تسهل تبادل البيانات بسلاسة باستخدام بروتوكول FOUNDATION Fieldbus H1، وتدعم نقل وضع الجهد المنخفض السرعة. صُممت ALF111-S50 لتحقيق الاستقرار في بيئات العمليات المتطلبة، مما يتيح دمج الأجهزة الحقلية الذكية في شبكة أتمتة موحدة، مما يضمن تحديثات بيانات عالية السرعة ومراقبة دقيقة للعمليات.

المعلمات الأساسية للأجهزة

تحدد المواصفات التالية البصمة الكهربائية والمادية لوحدة الاتصال ALF111-S50.

• معيار الاتصال: FOUNDATION Fieldbus H1

• معدل نقل البيانات: 31.25 كيلوبت في الثانية

• تكوين المنفذ: 4 شرائح مستقلة

• الحد الأقصى للأجهزة لكل شريحة: 32 وحدة

• سعة الإدخال/الإخراج لكل شريحة: 48 نقطة إجمالاً

• نقاط الاستجابة عالية السرعة: 6 نقاط لكل شريحة

• استهلاك التيار: 0.5 أمبير أو أقل

• القوة العازلة: 1500 فولت تيار متردد لمدة 60 ثانية

• وظائف دعم الناقل: مجدول الرابط النشط (LAS) وسيد الساعة (Clock Master)

• التكرار: يدعم تكوين التكرار المزدوج المقترن

• العقد المتوافقة: ANB10, ANB11, AFV30, AFV40, A2FV50, A2FV70

• الأبعاد: حوالي 130 مم × 45 مم × 130 مم (تنسيق إدخال/إخراج Yokogawa القياسي)

• الوزن: 0.40 كجم

النشر الصناعي الاستراتيجي

تُعد ALF111-S50 مكونًا حيويًا في البنى التحتية الأتمتية المعقدة حيث تكون سلامة البيانات وإدارة الأجهزة أمرًا بالغ الأهمية.

• البتروكيماويات والتكرير: تُستخدم لإدارة شبكات واسعة من أجهزة إرسال الضغط وصمامات التحكم عبر وحدات التقطير والتكسير واسعة النطاق.

• بنى التحكم المتكررة: تُستخدم في حلقات الأمان الحرجة حيث تمنع قدرة الوحدة على التكرار المزدوج توقف النظام أثناء فشل الأجهزة.

• تكامل إدارة الأصول: توفر النطاق الترددي اللازم لبرنامج PRM (مدير موارد المصنع) لإجراء التشخيص عن بعد والصيانة التنبؤية لأصول الحقل.

• توليد الطاقة: تسهل تنسيق أجهزة الاستشعار والمشغلات في أنظمة التحكم في توربينات البخار والغاز للحفاظ على الكفاءة التشغيلية.

الأسئلة الشائعة

س: كيف تتعامل ALF111-S50 مع مهام إدارة الشبكة؟

ج: تعمل الوحدة كـ "مجدول الرابط النشط" (LAS). هذا يعني أنها تتحكم في توقيت جميع الاتصالات على شريحة Fieldbus، مما يضمن نقل البيانات المجدولة في الفترات الصحيحة وإدارة حركة المرور غير المجدولة لتكوين الجهاز.

س: هل من الممكن استبدال ALF111-S50 المعطلة دون إيقاف العملية؟

ج: إذا كان النظام مُكوّنًا للتكرار المزدوج، يمكنك استبدال الوحدة الاحتياطية بينما تستمر الوحدة النشطة في إدارة حركة مرور Fieldbus. ستتزامن الوحدة الجديدة تلقائيًا مع الوحدة النشطة بمجرد تركيبها.

س: ما نوع توصيل الأسلاك المطلوب لشرائح Fieldbus؟

ج: تستخدم الوحدة أطراف توصيل بمشابك ضغط على كتلة طرفية قابلة للإزالة. يسهل هذا التصميم عملية التوصيل ويسمح بالتوصيل المسبق للوحة قبل إدخال الوحدة الفعلية في وحدة العقدة.

س: هل توفر هذه الوحدة الطاقة للأجهزة الحقلية؟

ج: لا، ALF111-S50 لا توفر طاقة الناقل مباشرة. مطلوب مصدر طاقة Fieldbus منفصل ومكيف طاقة لتغذية الشريحة والأدوات الحقلية المتصلة.

س: هل يمكن تركيب هذه الوحدة في الأجواء المتفجرة؟

ج: لا، يشير اللاحقة S50 إلى النوع القياسي بدون حماية من الانفجار. لمتطلبات المناطق الخطرة، يجب اختيار نموذج فرعي مختلف مع شهادات السلامة الجوهرية أو المقاومة للانفجار المناسبة.
