نظرة عامة على المنتج

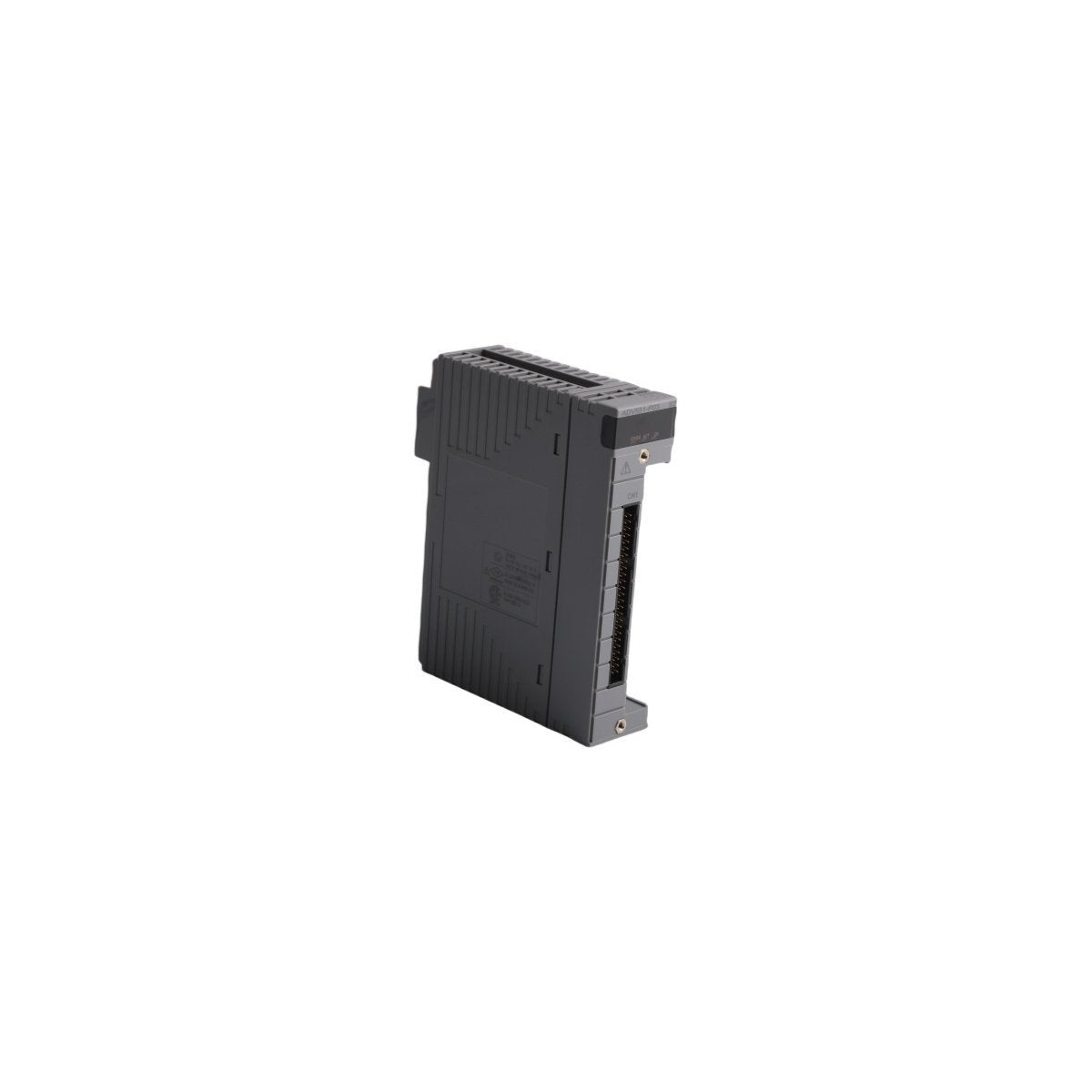

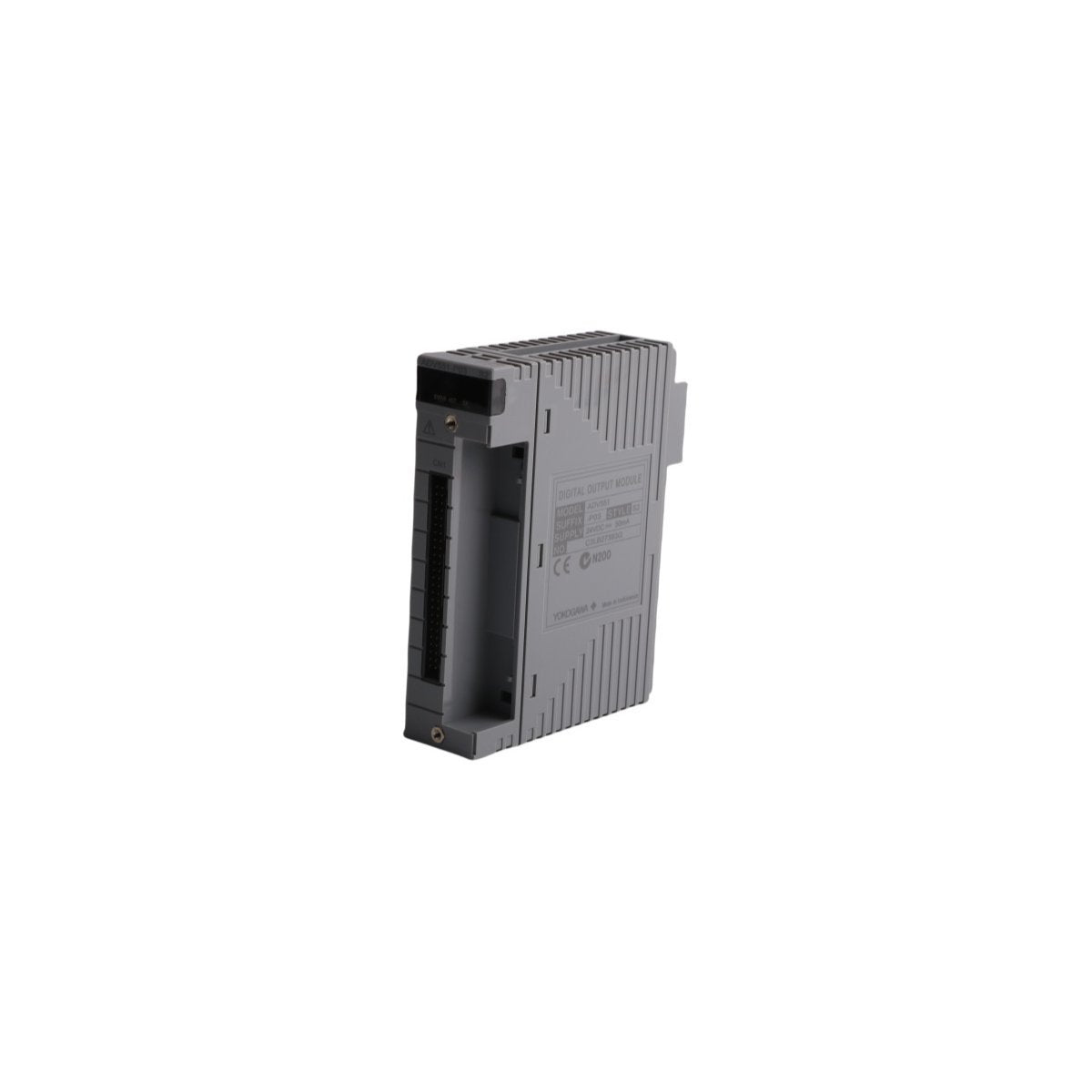

وحدة Yokogawa ADV551-P03 S2 هي واجهة إخراج منفصلة عالية الكثافة مصممة لنظام التحكم الموزع (DCS) CENTUM VP. تعمل هذه الوحدة ضمن بنية FIO (وحدة واجهة المجال)، وتوفر 32 قناة معزولة لتشغيل الأجهزة الطرفية مثل الصمامات اللولبية، والمرحلات المساعدة، ومؤشرات الحالة. يشير التعيين "P03" إلى وحدة مزودة بواجهة لكابلات KS، مما يسمح بتوصيل مبسط بلوحات الأطراف عبر تجميعات الكابلات متعددة النوى.

بصفتها نموذجًا محسنًا "S2"، تتميز ADV551-P03 بدوائر داخلية محسّنة لدورات تحديث البيانات بشكل أسرع وإدارة حرارية محسّنة. وهي تعمل كحلقة وصل حيوية بين منطق محطة التحكم الميداني (FCS) والمشغلات الفيزيائية للعملية، مما يضمن التشغيل الحتمي مع الحفاظ على عزل جلفاني عالٍ لحماية العمود الفقري لنظام التحكم الموزع من التغييرات الكهربائية الجانبية للمجال.

المواصفات الفنية

• الشركة المصنعة: يوكوجاوا

• رقم الموديل: ADV551-P03 S2

• نوع الوحدة: وحدة إخراج رقمي (نوع متكامل مشترك)

• عدد القنوات: 32 قناة، معزولة

• الجهد المقدر للحمل: 24 فولت تيار مستمر

• الحد الأقصى لتيار الحمل: 100 مللي أمبير لكل قناة

• نوع الإخراج: ترانزستور (نوع مَصبّ)

• جهد التحمل: 1500 فولت تيار متردد بين إشارات المجال ومنطق النظام

• نمط الواجهة: واجهة كابل KS (إصدار P03)

• دورة تحديث البيانات: 10 مللي ثانية أو أقل

• درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

• الوزن: 0.18 كجم

• الأبعاد: 3.2 سم × 10.2 سم × 13 سم

• المنشأ: اليابان

الخصائص التقنية الرئيسية

• توزيع الإخراج عالي الكثافة: يدير بكفاءة 32 نقطة إخراج منفصلة في فتحة FIO واحدة، مما يقلل بشكل كبير من مساحة الأجهزة ومساحة الخزانة المطلوبة لمشاريع الإدخال/الإخراج واسعة النطاق.

• قابلية التوصيل البيني لكابل KS: تدعم واجهة P03 التثبيت السريع من خلال كابلات KS القياسية متعددة النقاط، مما يقلل من أخطاء الأسلاك اليدوية ويبسط التكامل بين المجال والخزانة.

• منطق الترانزستور القوي: محسن لأحمال 24 فولت تيار مستمر، توفر مخرجات الترانزستور موثوقية طويلة الأمد وتبديلًا عالي السرعة دون التآكل الميكانيكي المرتبط بوحدات الترحيل التقليدية.

• حماية العزل الكهربائي: تتميز بعزل 1500 فولت تيار متردد للقضاء على تداخل الحلقة الأرضية وحماية ناقل النظام الداخلي من التغيرات الكهربائية الخارجية أو الدوائر القصيرة.

• دعم التكرار السلس: متوافق أصلاً مع التكوينات المزدوجة المتكررة. في الإعداد المزدوج، تضمن الوحدة التحكم المستمر في العملية وحالات الإخراج غير المنقطعة حتى أثناء صيانة الأجهزة أو الأعطال.

• متانة صناعية ممتدة: معتمدة للتشغيل في البيئات غير المكيفة تتراوح من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعلها مناسبة للانتشار في مختلف المناخات العالمية والمناطق الصناعية القاسية.
