نظرة عامة على المنتج

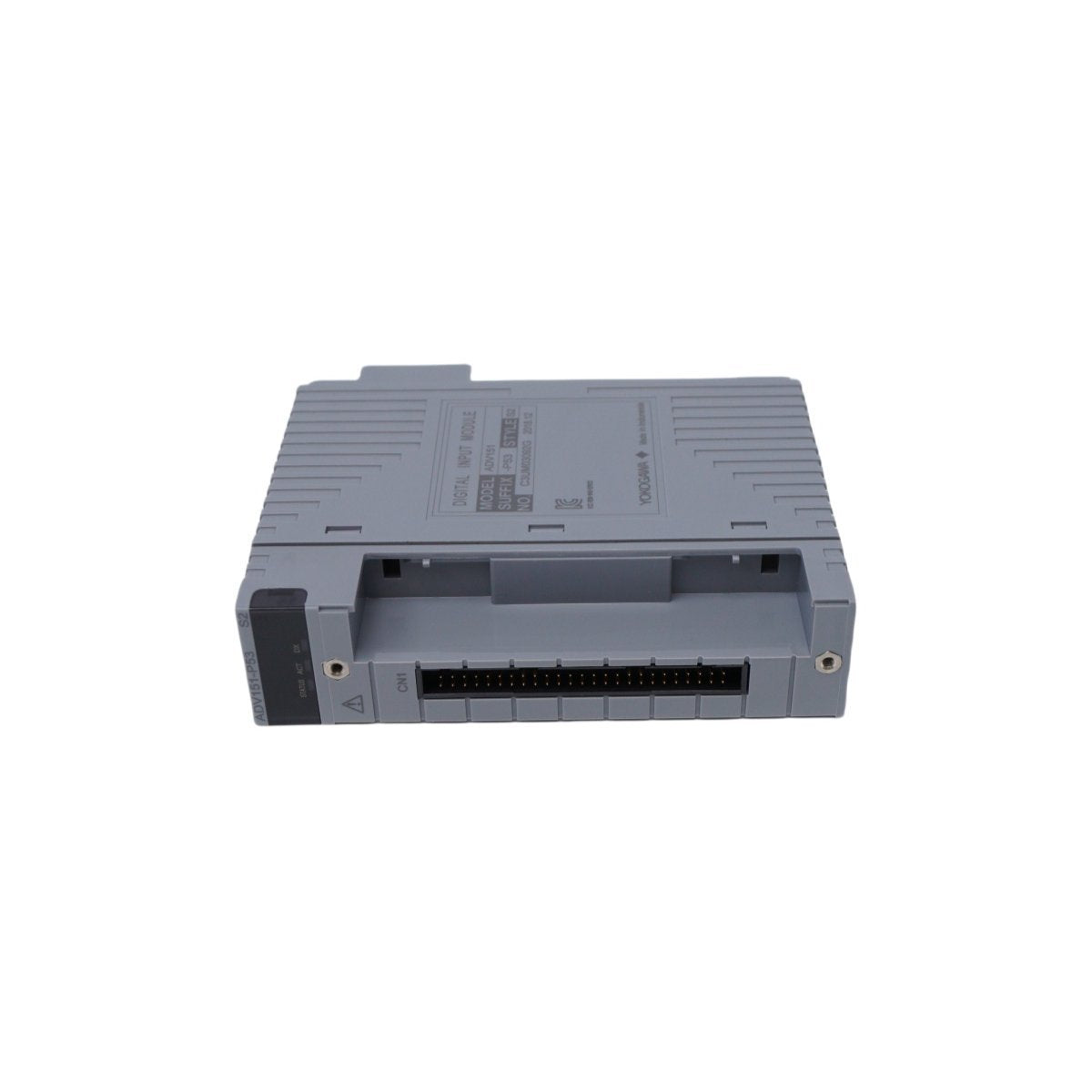

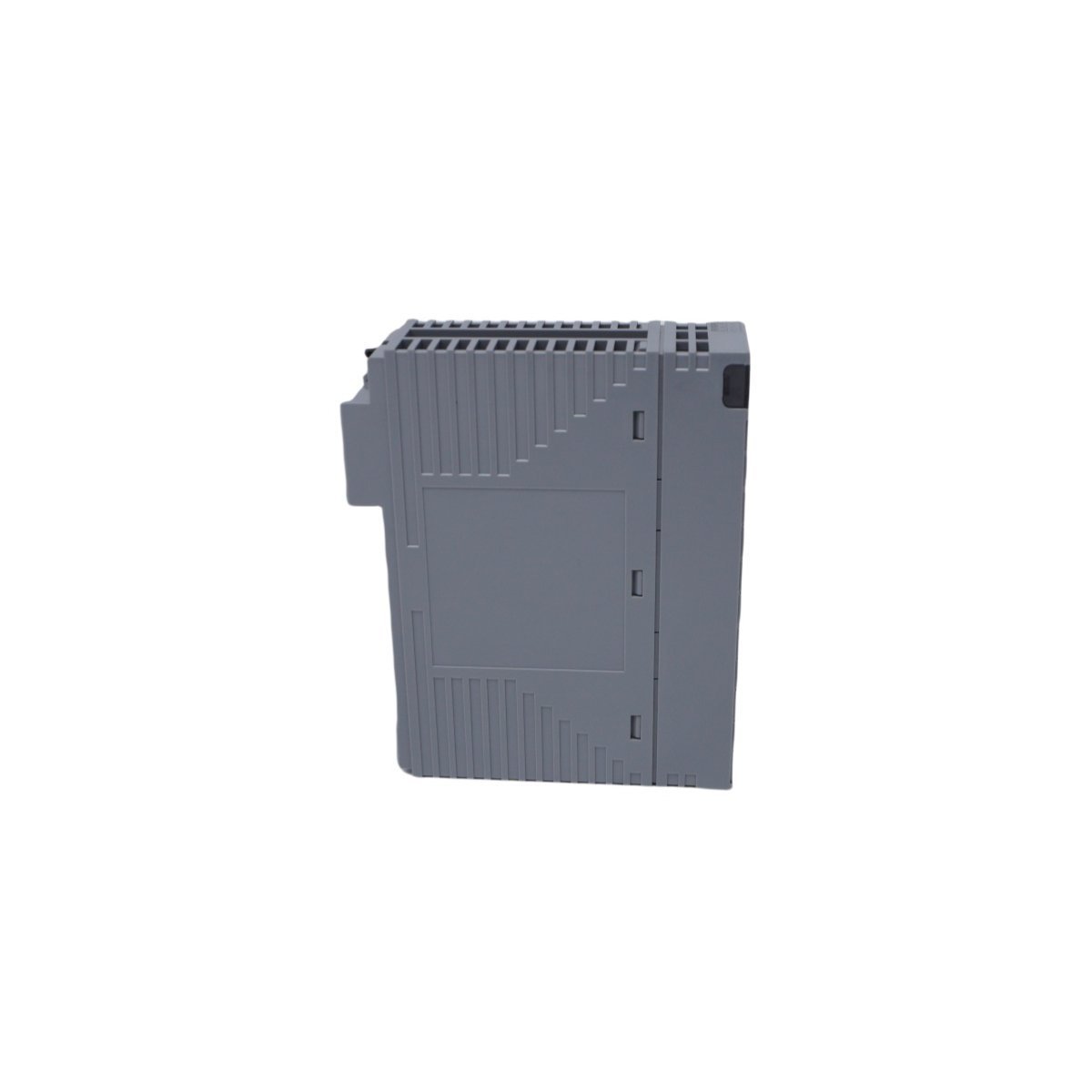

وحدة الإدخال الرقمي Yokogawa ADV151-P60 هي وحدة إدخال رقمي عالية الكثافة مصممة لنظام التحكم الموزع (DCS) CENTUM VP. تعمل هذه الوحدة كواجهة حاسمة للحصول على إشارات منفصلة من المعدات الميدانية، مثل مفاتيح الحد، وملامسات المرحلات، وأزرار الضغط. بفضل بنيتها ذات 32 قناة، تحول وحدة ADV151-P60 الحالات الثنائية من جانب الحقل إلى إشارات منطقية لوحدة التحكم. وهي مصممة لتوفير مراقبة سريعة للحالة مع ضمان أقصى قدر من عزل الإشارة، مما يجعلها مكونًا أساسيًا للحفاظ على سلامة العملية والوعي التشغيلي في بيئات الأتمتة المعقدة.

الخصائص الفنية

تم تصميم وحدة ADV151-P60 بمكونات صناعية لتوفير أداء موثوق به في ظل الظروف الصارمة:

معالجة الإشارة عالية الكثافة تدير الوحدة 32 قناة إدخال رقمية معزولة ضمن عامل شكل نحيف مقاس 1/4 DIN. تتيح هذه الكثافة العالية توفيرًا كبيرًا للمساحة داخل خزائن الإدخال/الإخراج، مما يتيح قدرات مراقبة أوسع دون زيادة حجم الجهاز.

تكامل السلامة والتشخيص تم تصميم ADV151-P60 وفقًا لفلسفة تصميم جاهزة لـ SIL3، وتلبي متطلبات السلامة الصارمة. وتتكامل بسلاسة مع منصة Yokogawa لإدارة موارد المصنع (PRM)، مما يوفر تشخيصات ذاتية متقدمة تتيح لفرق الصيانة تحديد مشكلات صحة الوحدة أو أخطاء الأسلاك قبل أن تؤثر على الإنتاج.

شهادة المنطقة الخطرة هذه الوحدة معتمدة للاستخدام في البيئات المتطايرة، حيث تحمل موافقات ATEX، و IECEx، و UL/cUL. تم تصنيف غلافها القوي ودائرتها الداخلية للتشغيل في درجات حرارة محيطة تتراوح من -20 درجة مئوية إلى 60 درجة مئوية، مما يضمن أداءً ثابتًا في كل من الأجهزة المضمنة في البيئات المتحكم فيها مناخيًا والمُركبة في الحقل.

الاتصال المتقدم تتميز الوحدة بمسارات اتصال زائدة عن الحاجة إلى وحدة التحكم في الحقل (FCU)، مما يضمن عدم فقدان بيانات الحالة الحرجة مطلقًا بسبب فشل شبكة واحدة. يعد هذا الاتصال الحتمي ضروريًا للتشابك في الوقت الفعلي وتسجيل تسلسل الأحداث (SOE).

المواصفات الفنية

• العلامة التجارية: يوكوجاوا (Yokogawa)

• رقم الموديل: ADV151-P60

• نوع المنتج: وحدة إدخال رقمي (DI)

• قنوات الإدخال: 32 قناة (معزولة)

• نوع إشارة الإدخال: تلامس جاف / إدخال جهد

• توافق النظام: نظام التحكم الموزع (DCS) CENTUM VP

• درجة حرارة التشغيل: -20 درجة مئوية إلى 60 درجة مئوية

• تصنيف السلامة: جاهز لـ SIL3

• المطابقة: ATEX، IECEx، UL/cUL

• الوزن: 0.3 كجم

• الأبعاد: 2.5 × 12.7 × 12.7 سم

• بلد المنشأ: اليابان

مجالات التطبيق

تعد Yokogawa ADV151-P60 عنصرًا أساسيًا في الصناعات ذات المخاطر العالية حيث لا يمكن التفاوض على دقة الإشارة الثنائية:

• معالجة الهيدروكربونات: مراقبة محددات موضع الصمامات ومفاتيح إيقاف الطوارئ.

• تصنيع الأدوية: تتبع مراحل تحويل الدُفعات وأقفال الأبواب المعقمة.

• مصانع الكيماويات: إدارة التحكم في التسلسل لأنظمة تغذية المفاعلات وحواجز السلامة.

• توليد الطاقة: مراقبة حالات القواطع وأجهزة إنذار المعدات المساعدة.
