نظرة عامة على المنتج

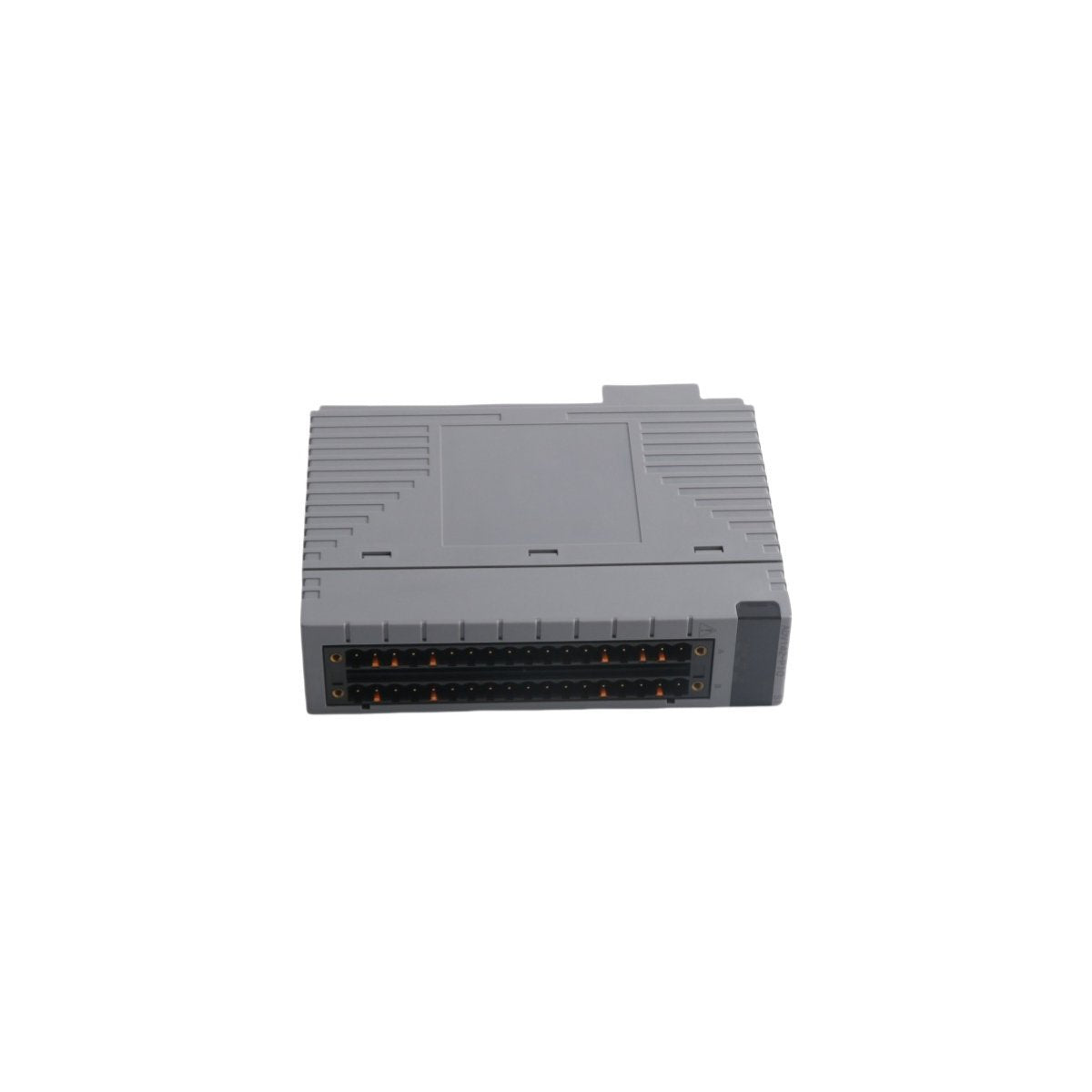

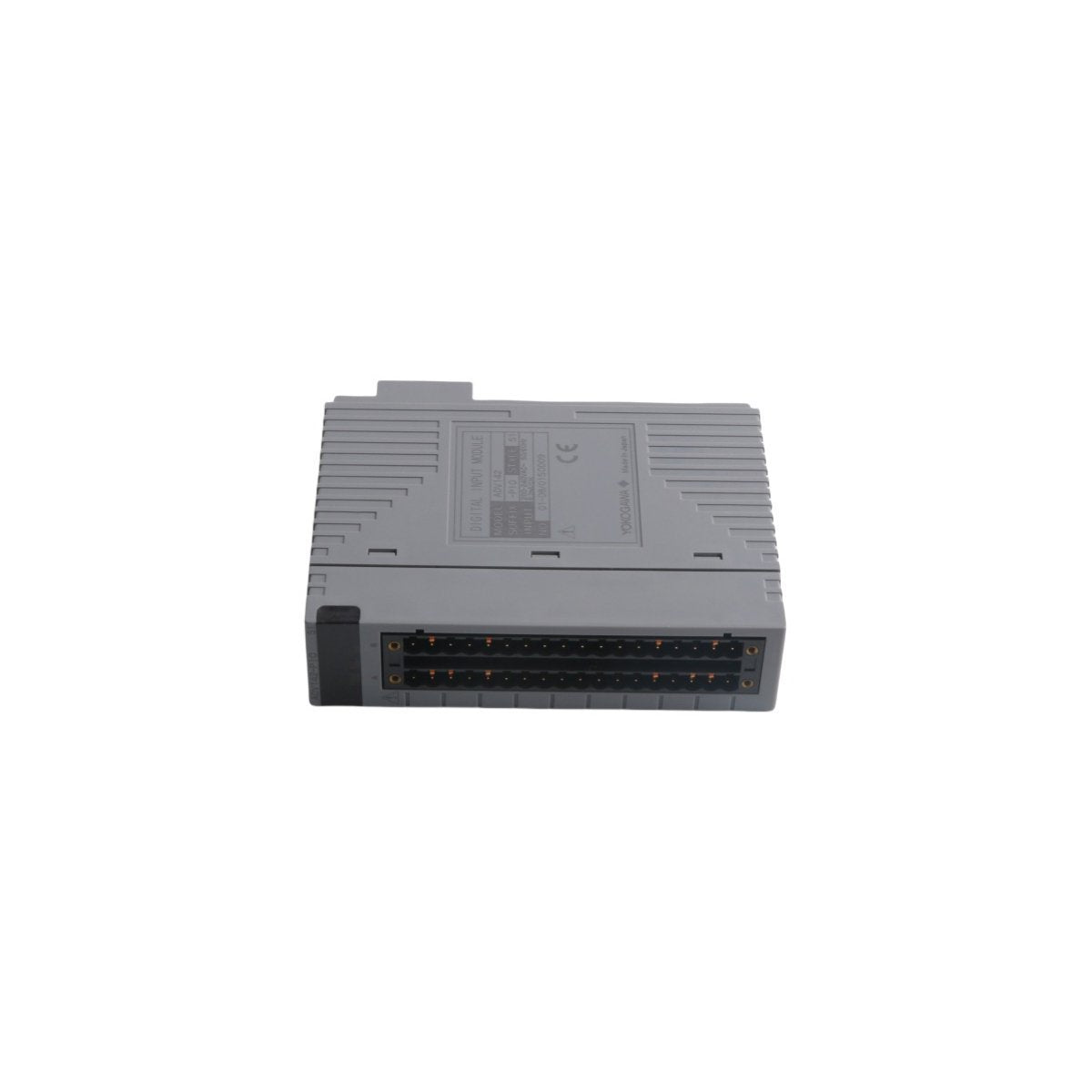

وحدة Yokogawa ADV142-P10 S1 هي وحدة إدخال رقمية عالية الكثافة مصممة لنظام التحكم الموزع (DCS) CENTUM VP. تعمل هذه الوحدة كواجهة حاسمة للحصول على الإشارات المنفصلة من الأجهزة الميدانية مثل نقاط التلامس الجافة، والمفاتيح، ومستشعرات القرب. يشير الرمز "P10" إلى نمط توصيل طرفي بمشابك ضغط، مما يضمن توصيلًا آمنًا ومقاومًا للاهتزاز في البيئات الصناعية.

وكجزء من بنية FIO (وحدة ربط الواجهة الميدانية)، توفر ADV142-P10 S1 32 قناة معزولة تحول الحالات الثنائية 24 فولت تيار مستمر إلى بيانات رقمية لمعالجتها بواسطة محطة التحكم الميدانية (FCS). يركز تصميمها على تحديث البيانات بسرعة وعزل كهربائي قوي، حماية العمود الفقري للنظام من الضوضاء الكهربائية والارتفاعات المفاجئة من جانب المجال.

المواصفات الفنية

• الشركة المصنعة: يوكوجاوا (Yokogawa)

• رقم الموديل: ADV142-P10 S1

• نوع الوحدة: وحدة إدخال رقمية

• عدد القنوات: 32 قناة، معزولة

• إشارة الإدخال: 24 فولت تيار مستمر (لمداخل التلامس الجاف)

• تيار الإدخال: 4.1 مللي أمبير لكل قناة

• الجهد المقاوم: 1500 فولت تيار متردد بين منطق المجال والنظام

• دورة تحديث البيانات: 10 مللي ثانية

• نمط الاتصال: طرف بمشابك ضغط (P10 variant)

• درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

• استهلاك الطاقة: حد أقصى. 0.5 أمبير (5 فولت تيار مستمر)

• الوزن: 0.26 كجم

• الأبعاد: 32.8 مم × 106.3 مم × 130 مم

الخصائص التقنية الرئيسية

• إدارة الإشارات عالية الكثافة: تدمج 32 مدخلًا منفصلًا في فتحة واحدة مدمجة، مما يزيد من كفاءة مساحة الخزانة ويقلل من الأثر الكلي للأجهزة.

• سلامة الإشارة الفائقة: تتميز بعزل جلفاني 1500 فولت تيار متردد للقضاء على حلقات الأرض ومنع التداخل الكهرومغناطيسي (EMI) من التأثير على ناقل النظام الداخلي.

• تنفيذ المنطق السريع: يوفر دورة تحديث بيانات تبلغ 10 مللي ثانية، مما يتيح لنظام DCS إجراء مراقبة في الوقت الفعلي وتنفيذ التحكم التسلسلي عالي السرعة دون تأخير كبير.

• المرونة الصناعية: مصممة للتشغيل الموثوق به في البيئات غير المكيفة، مع الحفاظ على أداء مستقر عبر نطاق درجات حرارة ممتد من -20 درجة مئوية إلى +70 درجة مئوية.

• دعم التكرار: متوافقة تمامًا مع التكوينات ذات التكرار المزدوج. عند استخدامها في إعداد مزدوج، يضمن النظام رؤية عملية غير منقطعة حتى أثناء تعطل الوحدة أو صيانة التبديل الساخن.

• الامتثال والسلامة: تفي بالمعايير الصناعية العالمية بما في ذلك علامة CE وشهادات UL/CSA، مما يضمن ملاءمتها للقطاعات المنظمة مثل النفط والغاز وتوليد الطاقة والمعالجة الكيميائية.
