نظرة عامة على المنتج

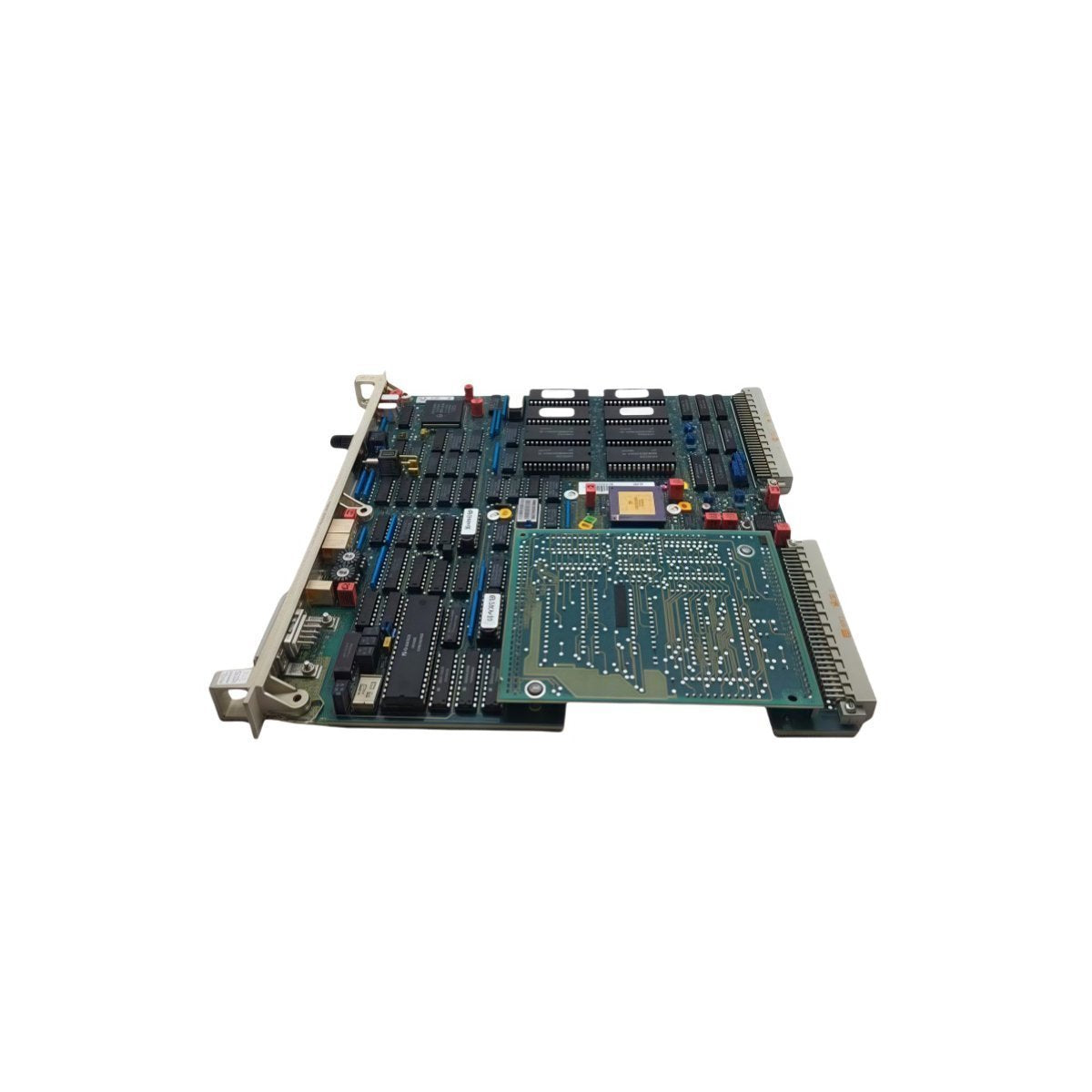

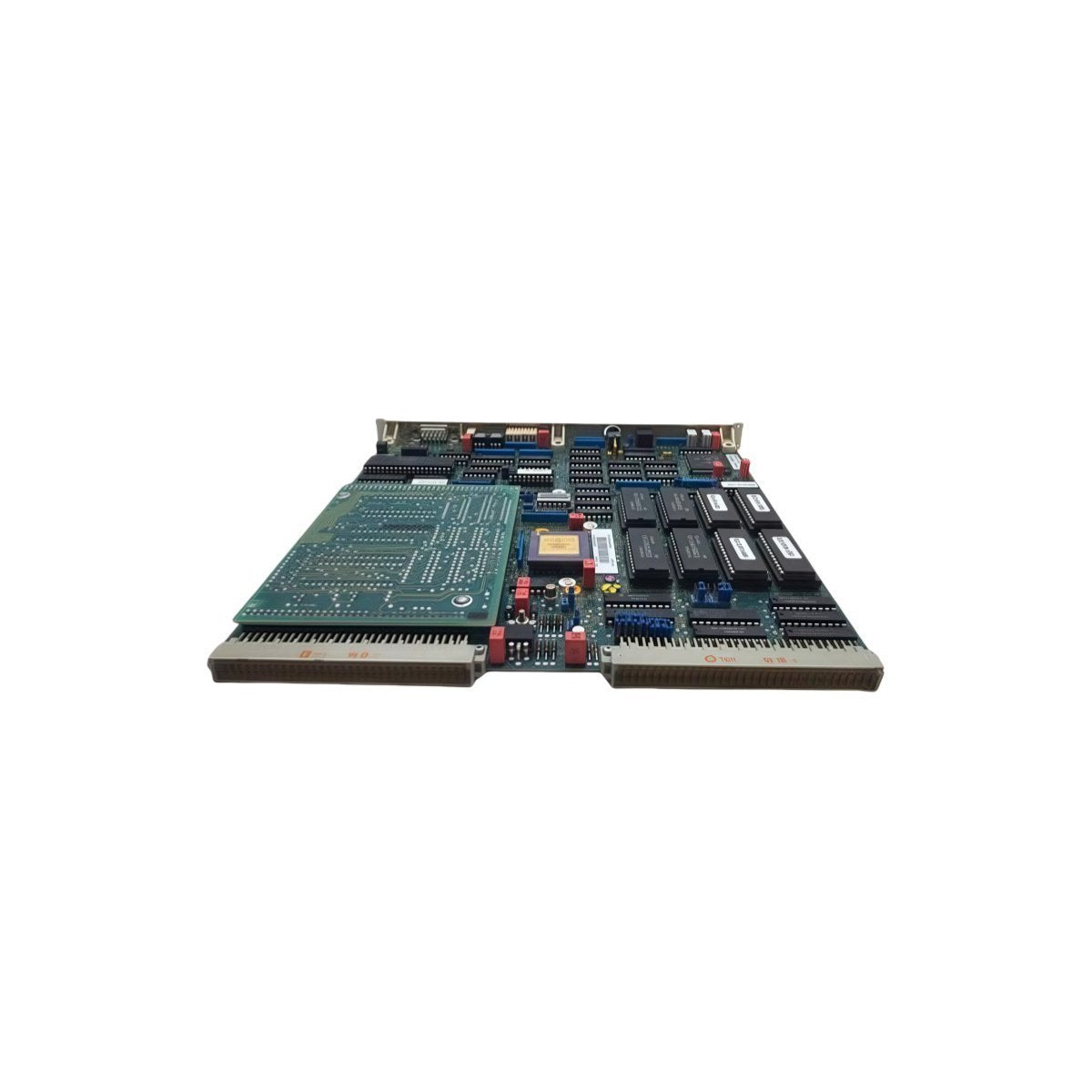

إن وحدة ABB PFSK110، التي تحمل الرمز الهندسي YM322001-EP، هي وحدة تحكم في القنوات ولوحة معالج عالية الأمان مصممة لهندسة التحكم الموزعة Advant OCS و800xA. تعمل هذه الوحدة المتخصصة كعقدة ذكاء محلية، تدير تحكيم الإشارة المعقدة ومعالجة البيانات بين الأجهزة الميدانية وحافلة التحكم المركزية. صُممت PFSK110 لأداء عالي السرعة محدد، وتضمن التقاط تدفقات البيانات التناظرية والرقمية بدقة معملية. تم تحصين هيكلها خصيصًا ضد التداخل الكهرومغناطيسي (EMI)، مما يجعلها حجر الزاوية للعمليات المستقرة في البيئات الصناعية الثقيلة حيث يمكن أن تؤثر الضوضاء الكهربائية عادةً على دقة الإشارة.

المعلمات الهامة للأجهزة والتقييمات البيئية

• تحديد النموذج PFSK110

• مرجع الطلب YM322001-EP

• مصدر الطاقة المنطقية 24 فولت تيار مستمر اسمي (±10% تفاوت)

• كفاءة الطاقة بصمة حرارية منخفضة باستهلاك ≤3 وات

• دعم الإشارة الجهد (0-10 فولت/±10 فولت) والتيار (0-20 مللي أمبير/4-20 مللي أمبير)

• ديناميكيات أخذ العينات 100 عينة/ثانية لكل قناة بدقة ±0.1%

• مقاومة الاهتزاز مصنفة للاهتزاز الصناعي 5-100 هرتز

• تحمل المناخ -20 درجة مئوية إلى +60 درجة مئوية للتشغيل / -40 درجة مئوية إلى +85 درجة مئوية للتخزين

• وزن الوحدة 1.54 كجم

• أبعاد الغلاف 6 × 25.8 × 24.3 سم

• بلد المنشأ السويد

• فئة النظام نظام التحكم الموزع (DCS)

سياقات التشغيل المهنية

تُستخدم YM322001-EP PFSK110 في أطر التشغيل الآلي بالغة الأهمية عبر مختلف القطاعات الصناعية الثقيلة:

• مرافق الطاقة والكهرباء إدارة حلقات التحكم المعقدة في محطات توليد الطاقة الحرارية والمائية حيث لا يمكن المساومة على الدقة في الوقت الفعلي.

• تكرير النفط والغاز معالجة بيانات المستشعرات عالية السرعة من بيئات الاستخراج والتكرير المتقلبة التي تتطلب استقرارًا جوهريًا للنظام.

• التصنيع على نطاق واسع تنسيق معالجة الإشارات متعددة القنوات لخطوط الإنتاج المتزامنة والخلايا الروبوتية.

• إدارة البنية التحتية تنظيم الضوابط البيئية والأمنية في المحطات الفرعية للشبكات الذكية ومرافق معالجة المياه.

• تكامل الأنظمة يعمل كجسر قوي في خزائن التحكم 800xA لتوحيد إشارات المجال المتنوعة في تيار تشخيصي موحد متوافق مع موجه الإيثرنت.

س: ما هو الدور الرئيسي لوحدة PFSK110 في بيئة نظام التحكم الموزع (DCS)؟

ج: تعمل PFSK110 كوحدة تحكم محلية في القنوات، حيث تعالج الإشارات الأولية من الحقل بسرعات عالية (100 عينة/ثانية) قبل إرسال البيانات إلى وحدة التحكم المركزية.

س: هل تدعم YM322001-EP إشارات التيار والجهد على حد سواء؟

ج: نعم، اللوحة متعددة الاستخدامات للغاية، وتدعم نطاقات الجهد القياسية حتى ±10 فولت وحلقات التيار الصناعية مثل 4-20 مللي أمبير و0-20 مللي أمبير.

س: كيف يفيد استهلاك الطاقة المنخفض خزانة التحكم الخاصة بي؟

ج: باستهلاك ≤3 وات، تنتج الوحدة القليل جدًا من الحرارة المهدرة، مما يقلل الحمل الحراري على خزانتك، ويطيل عمر الأجهزة الإلكترونية المجاورة، ويخفض تكاليف التبريد الإجمالية.

س: هل هذه اللوحة مناسبة للبيئات ذات الاهتزازات العالية؟

ج: بالتأكيد. إنها مصنفة خصيصًا لمقاومة الاهتزاز بين 5 و100 هرتز، مما يجعلها مثالية للتركيب بالقرب من الآلات الدوارة الثقيلة أو في الوحدات الصناعية المتنقلة.

س: هل يمكنني دمج هذه الوحدة في شبكة Advant OCS موجودة؟

ج: نعم، تتوافق PFSK110 تمامًا مع كل من Advant OCS وأنظمة 800xA الأحدث، مما يوفر مسارًا موثوقًا للأجهزة لكل من الصيانة وتوسيع النظام.
