نظرة عامة على المنتج

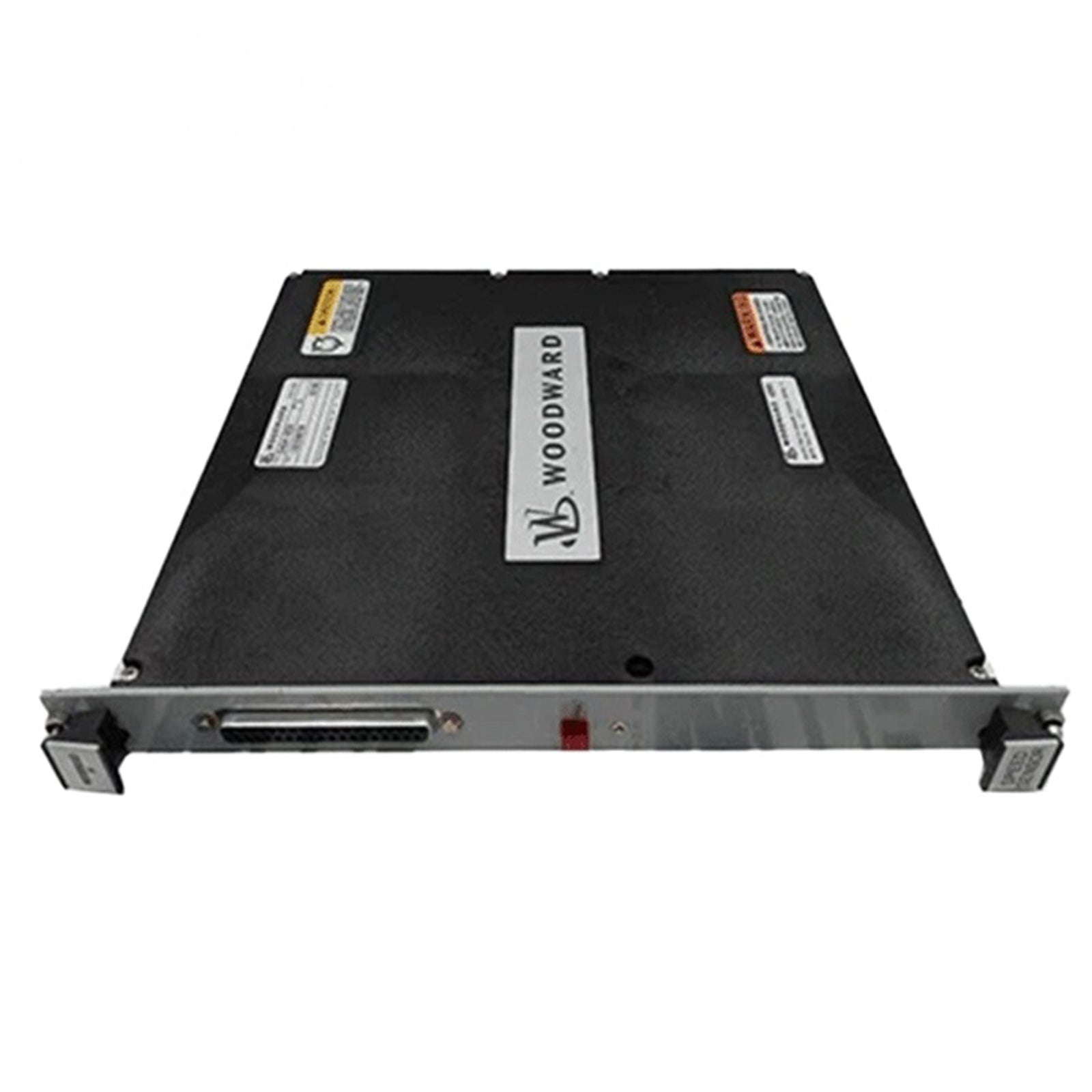

تُعد Woodward 5464-654 بمثابة محور لتنفيذ الأوامر عالي الكثافة لمنصات التحكم MicroNet Plus و NetCon 5000B. صُممت هذه الوحدة ذات 64 قناة إخراج منفصلة للتعامل مع متطلبات التسلسل المعقدة للتوربينات البخارية ومجموعات توليد الطاقة الكبيرة، وتوفر واجهة حاسمة بين منطق التحكم الرقمي وآلات الجانب الميداني. تتفوق في إدارة المرحلات الثقيلة، والملفات اللولبية، والمؤشرات، مما يضمن تنفيذ كل أمر - من تشغيل صمام الوقود إلى تسلسلات الفصل في حالات الطوارئ - بدقة حتمية. من خلال دمج سعة الإخراج عالية الكثافة ضمن فتحة VME واحدة، تُحسّن الوحدة 5464-654 مساحة الخزانة مع الحفاظ على العزل القوي اللازم لحماية المعالج الرئيسي من عابر التيار عالي الجهد في الحقل.

المزايا التقنية الأساسية

تستخدم 5464-654 واجهة VME Bus عالية الأداء، مما يتيح استجابة بمستوى المللي ثانية بين وحدة المعالجة المركزية المركزية والأجهزة الميدانية. تدعم بنيتها المادية كلاً من تكوينات التلامس الجاف (مرحل Form C) و التلامس الرطب، مما يوفر للمهندسين مرونة لا مثيل لها عند تصميم دوائر التحكم لمختلف المعدات الصناعية.

تتميز كل قناة من القنوات الـ 64 بـ تشخيصات مدمجة مخصصة مع مؤشرات LED على اللوحة الأمامية. تكتشف هذه المستشعرات الأعطال وتبلغ عنها على الفور مثل المرحلات العالقة أو أعطال الإخراج، مما يسمح لفرق الصيانة باستكشاف الأخطاء وإصلاحها دون تعطيل النظام بأكمله. لضمان أقصى قدر من الاستقرار في البيئات الصاخبة كهرومغناطيسيًا، تشتمل الوحدة على حاجز عزل 1500 VDC بين القنوات والأرض. يمنع هذا الفصل الكهربائي القوي الحلقات الأرضية والارتداد الحثي من المساس بسلامة برنامج التحكم في التوربينات، مما يجعله مكونًا أساسيًا لتطبيقات "النهاية الساخنة" الصناعية عالية التوفر.

المواصفات الفنية

دليل التركيب والهندسة

يتطلب تحقيق الحماية المقدرة IP66 وموثوقية الإشارة باستخدام Woodward 5464-654 الالتزام الصارم بممارسات تركيب VME القياسية. قبل إدخال الوحدة، تأكد من فصل طاقة الهيكل تمامًا واستخدم حزام معصم آمن ضد التفريغ الكهروستاتيكي لمنع التلف الكهروستاتيكي لرقائق واجهة VME. ادفع الوحدة إلى الفتحة المخصصة حتى تستقر بإحكام في اللوحة الخلفية، وشد براغي التثبيت باللوحة الأمامية لضمان تأريض ميكانيكي دائم ومقاومة للاهتزاز.

للتوصيلات الميدانية، استخدم كابلات محمية بقياس 14 AWG أو 16 AWG للتعامل مع أقصى تيار يبلغ 2 أمبير لكل قناة. قم بتوجيه جميع خطوط الإخراج عالية الجهد بشكل منفصل عن كابلات الإشارة منخفضة الجهد لتقليل التداخل. عند تبديل الأحمال الحثية مثل صمامات الملف اللولبي الكبيرة، نوصي بشدة بتركيب صمامات ثنائية قمع خارجية أو مخمدات RC عبر الحمل لحماية نقاط تلامس المرحل الداخلية للوحدة من التوصيل المفرط أثناء قطع الطاقة.

المزايا الهندسية

تتميز 5464-334 بمرونتها البيئية القصوى، مع الحفاظ على دقة تشغيل كاملة من -40 درجة مئوية إلى +70 درجة مئوية. يضمن توافقها الأصلي مع أنظمة MicroNet Plus و NetCon 5000B تجربة "التوصيل والتشغيل" أثناء ترقيات النظام. يقلل التصميم عالي الكثافة ذو 64 قناة من الحاجة إلى بطاقات إدخال/إخراج متعددة، مما يقلل من استهلاك الطاقة الإجمالي والحمل الحراري لخزانة التحكم. بالنسبة لمديري المشتريات من الشركات إلى الشركات والمهندسين في الموقع، تمثل هذه الوحدة حلاً قليل الصيانة وعالي الموثوقية لتسلسل التوربينات المعقد والتشابك الحرج للسلامة.

التسليم واللوجستيات

نحتفظ بمخزون جاهز للشحن من 5464-654 لدعم جداول صيانة المنشآت العاجلة الخاصة بك.

• وقت التسليم: 3-5 أيام بعد إتمام الدفع.

• طرق الشحن: توصيل دولي سريع عبر DHL أو FEDEX أو UPS.

• ضمان الجودة: جديد تمامًا، مغلف من المصنع في عبوة Woodward الواقية الأصلية.

الأسئلة الشائعة الفنية

س1: هل تدعم 5464-654 التبديل الساخن؟

ج1: بينما تعد أجهزة VME قوية، لا نوصي بالتبديل الساخن للوحدة 5464-654 بينما تكون التوربينات تحت التحكم النشط. قم دائمًا بإيقاف تشغيل الهيكل أو تأكد من أن حلقة التحكم المحددة في حالة آمنة قبل الإزالة.

س2: ما هي فائدة عزل 1500 VDC؟

ج2: يحمي هذا العزل اللوحة الخلفية الحساسة لـ VME ووحدة المعالجة المركزية الرئيسية من الارتفاعات الكهربائية أو ضربات البرق أو الارتفاعات الحثية التي تحدث في الجانب الميداني، مما يمنع حدوث عطل موضعي من التسبب في فشل النظام بالكامل.

س3: هل القنوات الـ 64 محمية بشكل فردي؟

ج3: تتميز الوحدة باكتشاف الأعطال التشخيصي الداخلي، ولكننا نوصي بتركيب مصهر خارجي لكل فرع إخراج لحماية الأسلاك ومرحلات الوحدة من الدوائر القصيرة الخارجية.

س4: هل يمكنني مزج أحمال التيار المتردد والتيار المستمر على نفس الوحدة؟

ج4: نعم، بشرط مراعاة حدود التبديل القصوى (120 فولت تيار متردد / 30 فولت تيار مستمر). ومع ذلك، لأفضل الممارسات، حافظ على نوع جهد ثابت ضمن نفس حزمة الكابلات لتقليل الضوضاء.
