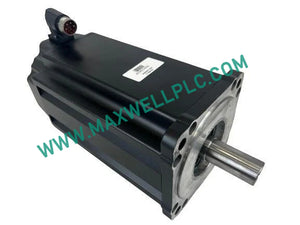

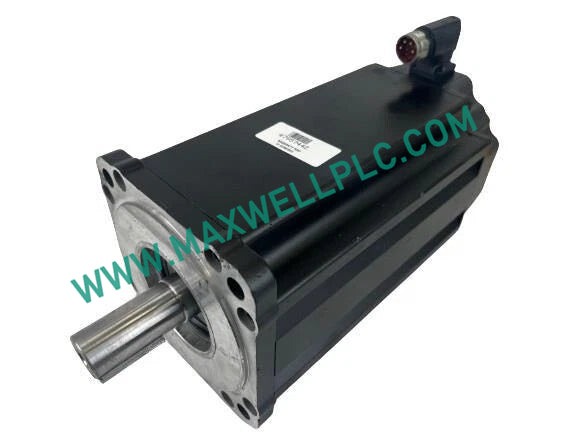

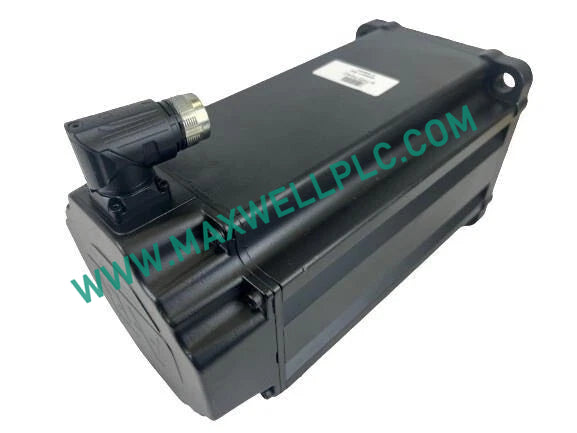

يعمل محرك سيرفو Allen-Bradley VPL-B1652F-PJ14AS، والمدرج أيضًا في الكتالوج تحت اسم VPL-B1652F، كمكون مادي مخصص للتحكم الدقيق في الحركة الدورانية وتوصيل عزم الدوران الديناميكي ضمن أنظمة تشغيل EtherNet/IP Kinetix.

تسمية الكتالوج ومصفوفة رقم الجزء

• VPL: خط إنتاج محرك سيرفو تيار متردد بدون فرش منخفض القصور الذاتي ضمن عائلة Kinetix VP.
• B: تكوين ملف لجهد 400 فولت/480 فولت تيار متردد.
• 165: ملف تعريف قطر دائرة مسامير بحجم إطار 165 ملم.
• 2: معرف تكرار طول مكدس المغناطيس.
• F: مؤشر السرعة المقدرة الذي يتوافق مع قدرة تشغيل 3000 دورة في الدقيقة.
• P: موضع واجهة موصل SpeedTec DIN أحادي.
• J: مشفر رقمي مطلق متعدد الدورات يستخدم تقنية Hiperface DSL أحادية الكابل.
• 14: تكوين امتداد عمود مفتاح مع شفة تثبيت قياسية.
• A: خيار بناء الأجهزة القياسي المثبت في المصنع.
• S: حالة دمج فرامل تثبيت مدمجة قياسية (24 فولت تيار مستمر).

المعايير الفيزيائية والكهربائية

تكامل القيادة الحتمي ومحاذاة الفلاش الثابت

يتصل هذا المحرك مباشرة بمنصات Kinetix 5700 عبر شبكات EtherNet/IP الحتمية من خلال بروتوكول Hiperface DSL أحادي الكابل. يتم تمرير معلمات المحرك وبيانات تحديد المواقع المطلقة مباشرة إلى وحدة التحكم أثناء عمليات المصافحة الأولية للحافلة. يعتمد استقرار النظام على توافق الفلاش الثابت للمحرك، مما يتيح التعرف التلقائي على شريحة بيانات المحرك الإلكترونية دون ضبط يدوي أو معايرة يدوية للملاحظات.

محتويات الشحنة المصنعية

• 1 × مجموعة محرك سيرفو Allen-Bradley VPL-B1652F-PJ14AS
• 1 × مفتاح عمود مثبت مسبقًا
• 1 × غطاء حماية عمود التثبيت
• 1 × ورقة التثبيت وبطاقة مرجعية للمنتج

توجيهات التركيب الميكانيكي والأسلاك

• تثبيت الشفة ومحاذاتها

  قم بتثبيت غلاف الإطار بحجم 165 ملم مباشرة على قاعدة آلة معدنية صلبة. تأكد من محاذاة العمود بدقة مع الأحمال المدفوعة لإزالة الالتصاق الشعاعي ومنع فشل المحمل.

• توصيل موصل واحد

  قم بتوصيل قابس كابل الطاقة والملاحظات Hiperface DSL بموصل SpeedTec DIN القابل للدوران. أحكم الربط يدويًا حتى يستقر حلقة القفل بالكامل في مكانها للحفاظ على سلامة ختم IP65.

• الإعداد الكهربائي لفرامل التثبيت

  تأكد من توجيه خط إمداد فرامل 24 فولت تيار مستمر عبر مرحل التحكم الداخلي في الفرامل. تأكد من فك الفرامل بالكامل قبل تنشيط مراحل طاقة المحرك.

• تأريض الهيكل المتساوي الجهد

  قم بإنشاء رابط تأريض نحاسي مباشر بين إطار تثبيت شفة المحرك الأمامية وشبكة التأريض المركزية للمعدات لإزالة ضوضاء التردد العالي الشائعة.

تشخيص الأجهزة والأسئلة الشائعة التقنية

• ما هو بروتوكول الملاحظات المضمن داخل مجموعة مشفر VPL-B1652F-PJ14AS؟

  يحتوي المحرك على مشفر رقمي مطلق متعدد الدورات Hiperface DSL، يقوم بإرسال إشارات الملاحظات مباشرة عبر موصلات كابل طاقة المحرك الأساسية.

• هل تعمل فرامل التثبيت 24 فولت تيار مستمر كآلية إيقاف ديناميكية أثناء حالات التوقف الطارئة؟

  لا، تم تصميم فرامل التثبيت المدمجة بدقة لمهام التثبيت الثابتة ويجب عدم استخدامها للتباطؤ الديناميكي أو الكبح الاحتكاكي.

• ما هو تصنيف الحماية البيئية الذي يتم تحقيقه على واجهة العمود؟

  تتوافق مجموعة المحرك مع معايير IP65 عند تشحيم وختم العمود المعتمد من المصنع وتثبيته بشكل صحيح في غلاف شفة التثبيت الأمامية.

• كيف يؤثر توافق الفلاش الثابت على التكوين التلقائي للمحرك؟

  يضمن الفلاش الثابت للمحرك الذي يتوافق مع ملف تعريف سلسلة المحرك تحميلًا فوريًا لبيانات مقاومة الملف، والحث، ونموذج الحرارة.

• ما هي الفحوصات الفيزيائية التي تمنع الفشل المبكر للمحمل أثناء تركيب المحرك؟

  تجنب ضرب امتداد العمود المفتاح بالمطارق أثناء تركيب الوصلة، حيث أن قوى الصدمة المحورية تشوه مسارات محمل الكرات الدقيقة الداخلية.

• هل يمكن تدوير غلاف موصل SpeedTec DIN القابل للدوران بحرية أثناء التثبيت؟

  تسمح قاعدة الموصل بدوران محدود يصل إلى 330 درجة لاستيعاب اتجاهات توجيه الكابل دون وضع ضغط ميكانيكي على أسلاك الساكن الداخلية.

• هل يلزم كابل ملاحظات منفصل بين المحرك ومحرك Kinetix؟

  لا، تدمج تقنية الكابل الواحد خطوط طاقة المحرك ثلاثية الأطوار، وأسلاك فرامل 24 فولت تيار مستمر، وملاحظات المشفر الرقمية في كابل مركب واحد.

• ما هي حدود درجة الحرارة المحيطة التي تنطبق أثناء التشغيل المستمر؟

  ينتج المحرك عزم دوران مقدر مستمر في درجات حرارة محيطة تتراوح بين 0 و 40 درجة مئوية؛ يتطلب التشغيل فوق 40 درجة مئوية تقليل تيار خرج المحرك.
